格栅 - 饰板 - 前（拆卸和更换）

校正代码 10011502 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 格栅 - 饰板 - 前（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将前饰板格栅固定到前饰板的螺钉
1.8 Nm (1.3 lbs-ft)
  • T25 梅花套筒
  • 4 英寸加长件
 重新使用

拆卸

  1. 拆下前饰板。请参阅饰板 - 前（拆卸和安装）。
  2. 松开夹子，从格栅上拆下环境空气温度传感器。

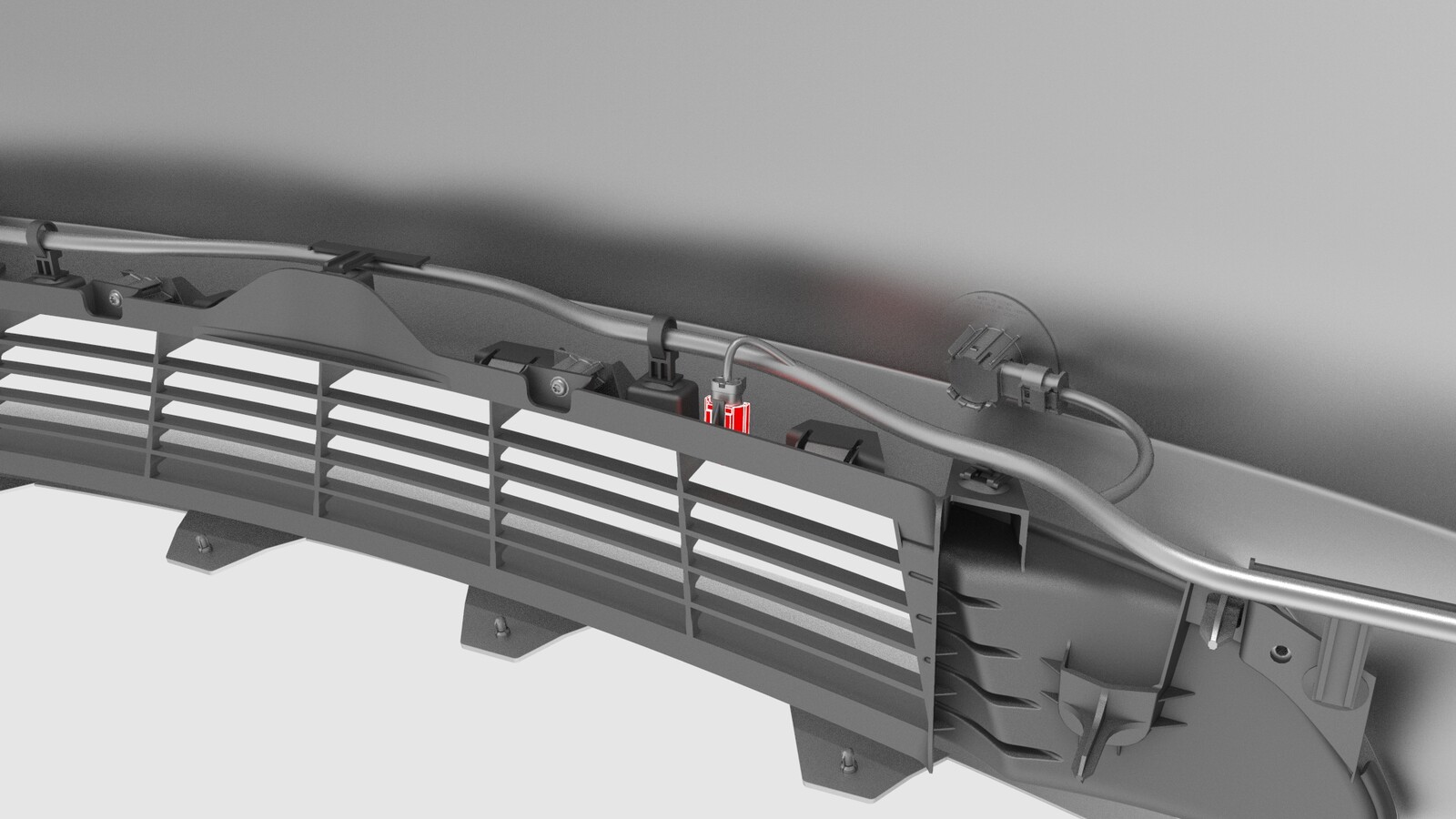

  3. 松开将电气线束固定到格栅的夹子。
  4. 拆下将格栅固定到前饰板的螺钉。
    1.8 Nm (1.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • T25 梅花套筒
    • 4 英寸加长件
  5. 松开将格栅固定到前饰板的夹子，然后从饰板上拆下格栅。

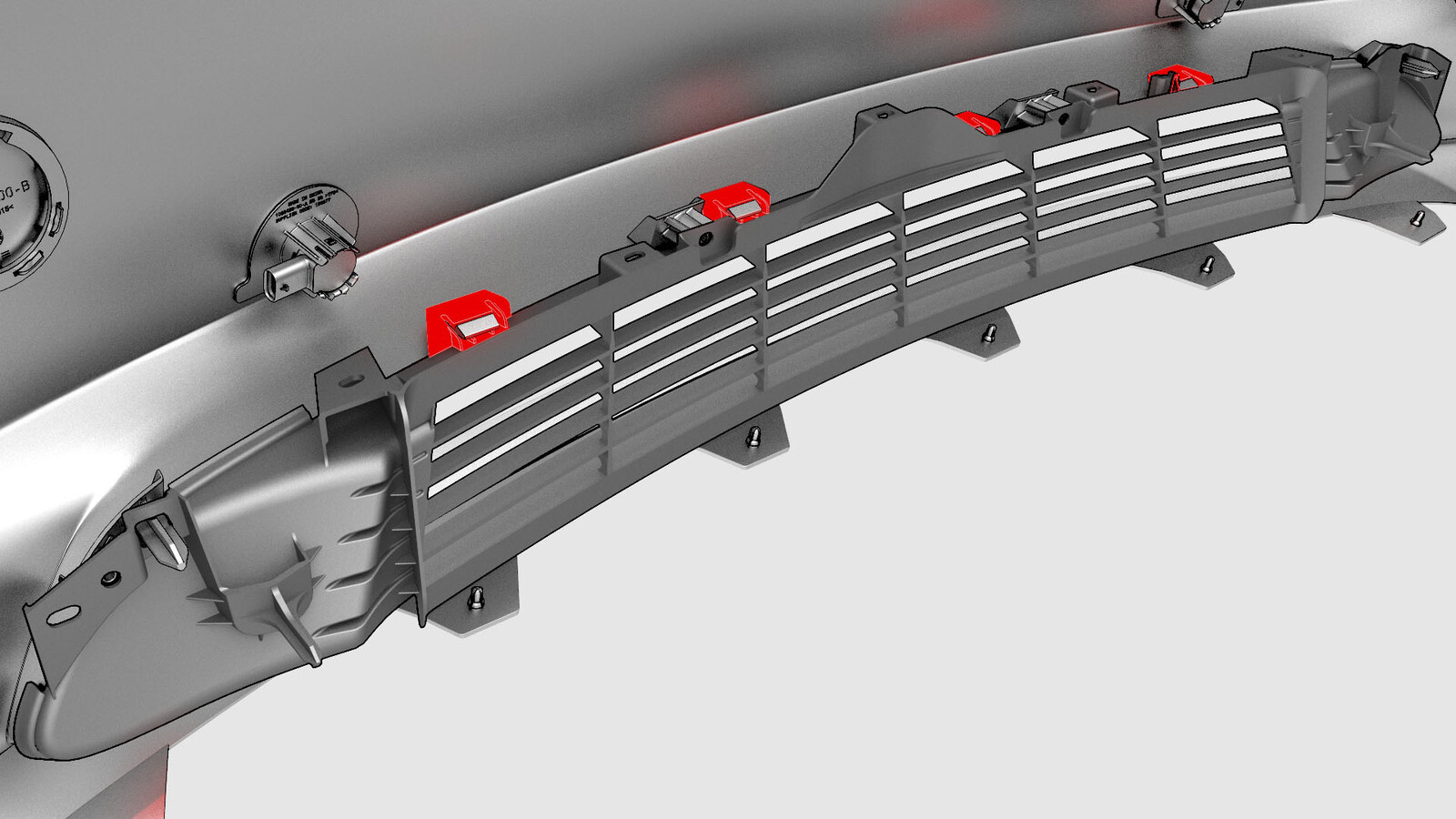

    图 1. 顶部

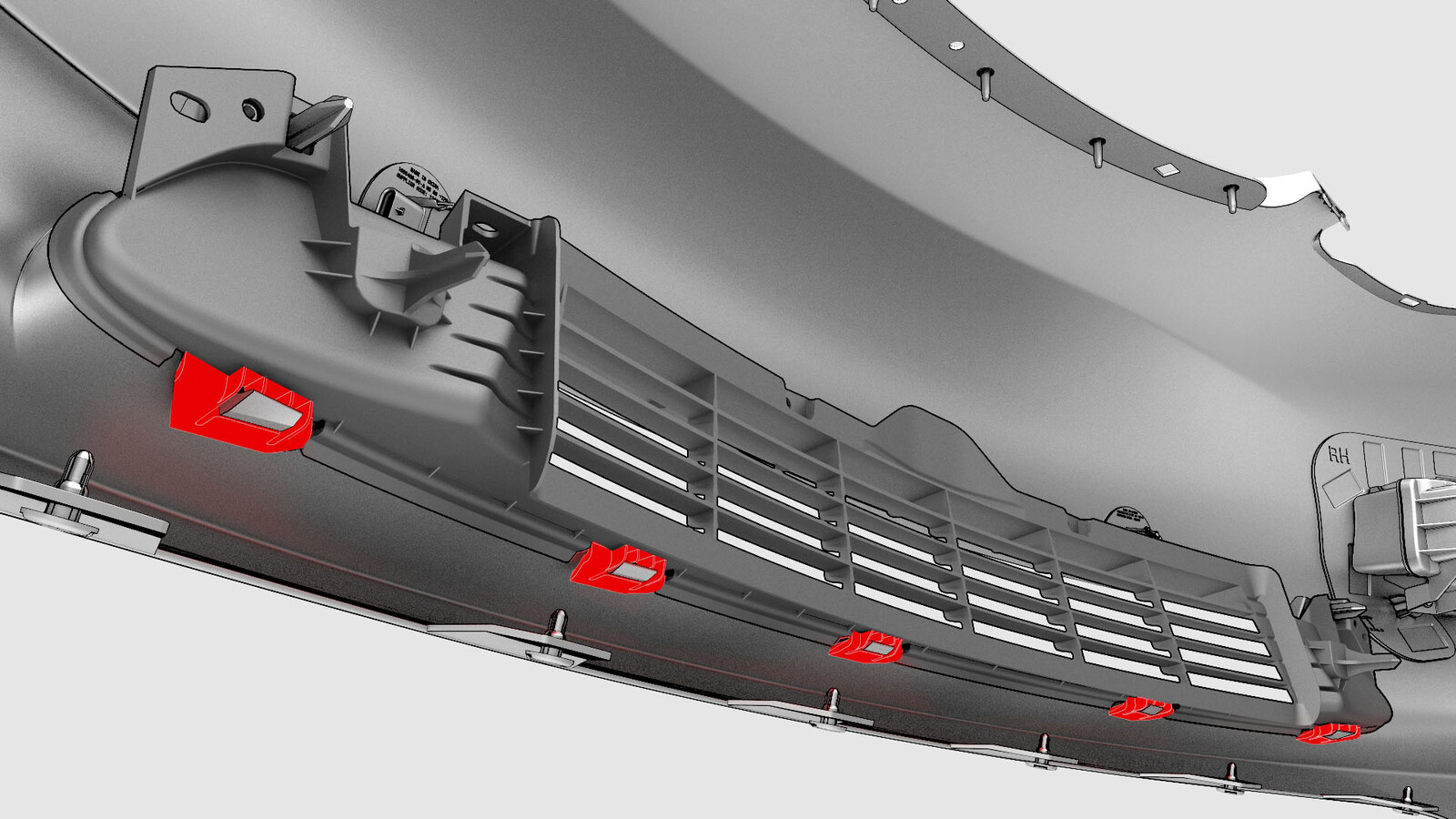

    图 2. 底部

安装

安装程序与拆卸程序相反。
