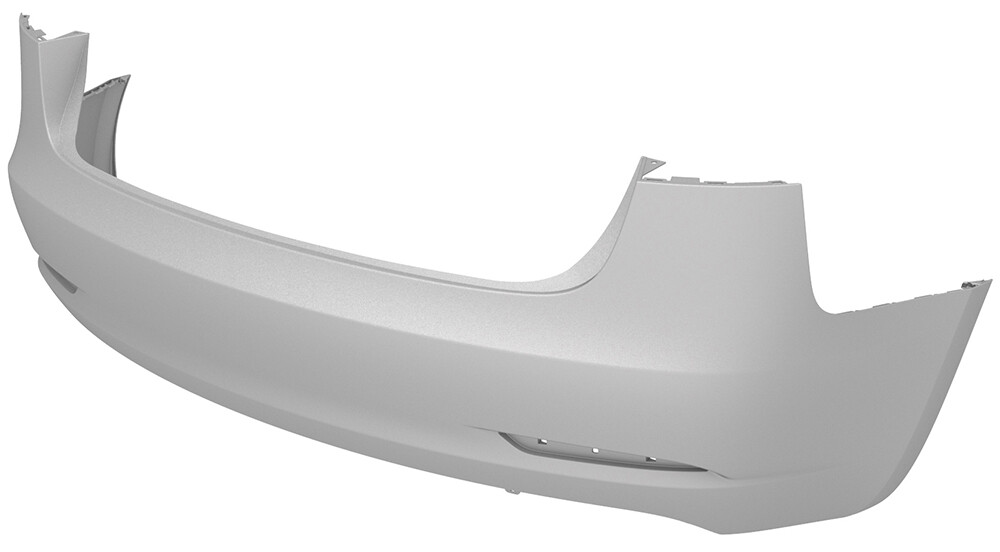

饰板 - 后 - 上(拆卸和更换)

校正代码 10012802 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格饰板 - 后 - 上(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后部扩散器固定到后饰板内侧的螺栓
3 Nm (2.2 lbs-ft)
  • 10 毫米套筒
  • 6 英寸加长件
重复使用
将后饰板下部固定到后饰板上部的螺栓
3 Nm (2.2 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 拆卸后饰板。请参阅饰板 - 后(拆卸和安装)
  2. ,将后驻车距离传感器从后饰板上部拆下。请参阅传感器 - 驻车距离 - 内 - 后(拆卸和更换)

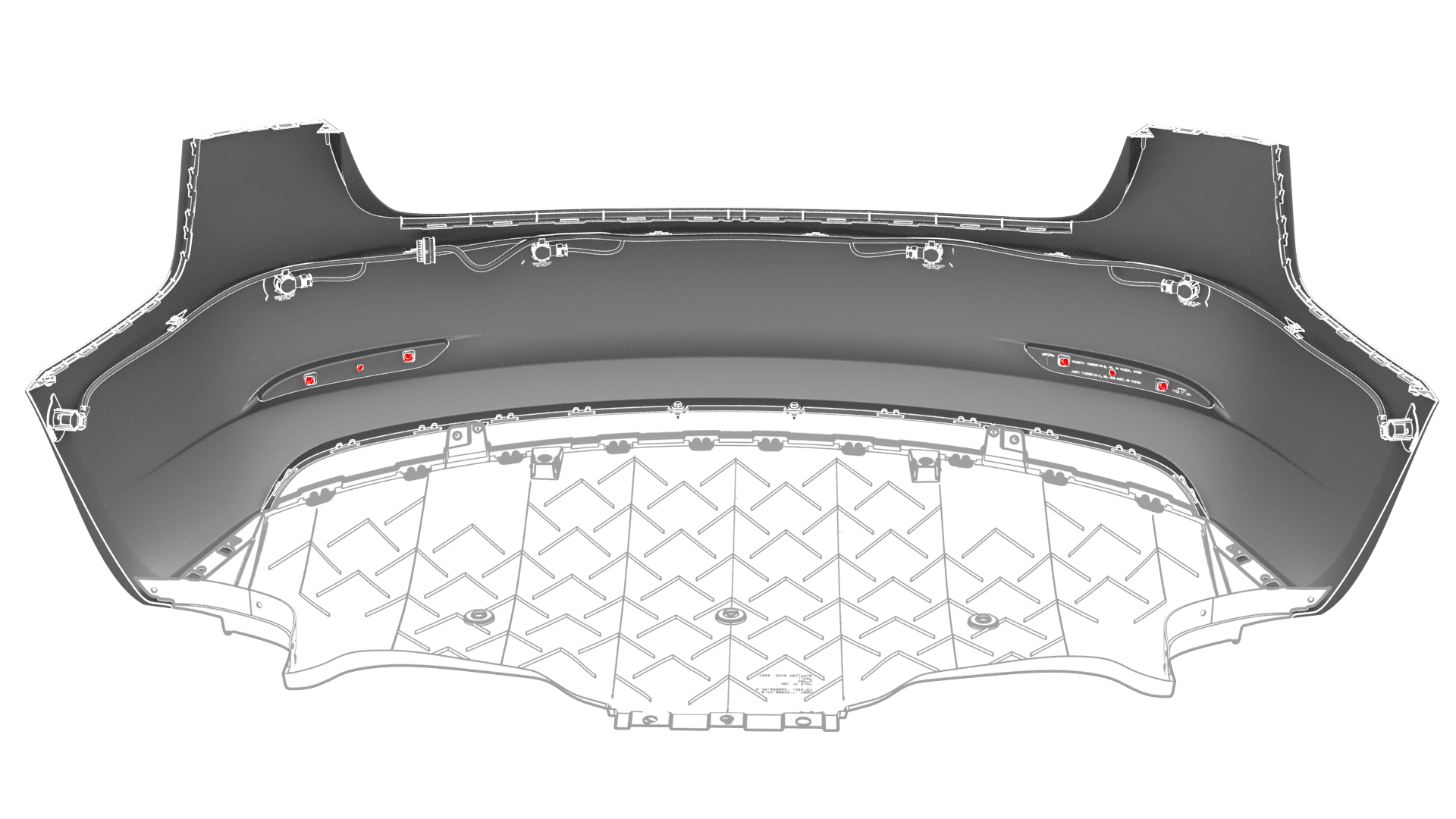

  3. 松开将左后和右后反光板固定到后饰板的锁片,然后将反光板从饰板上拆下。

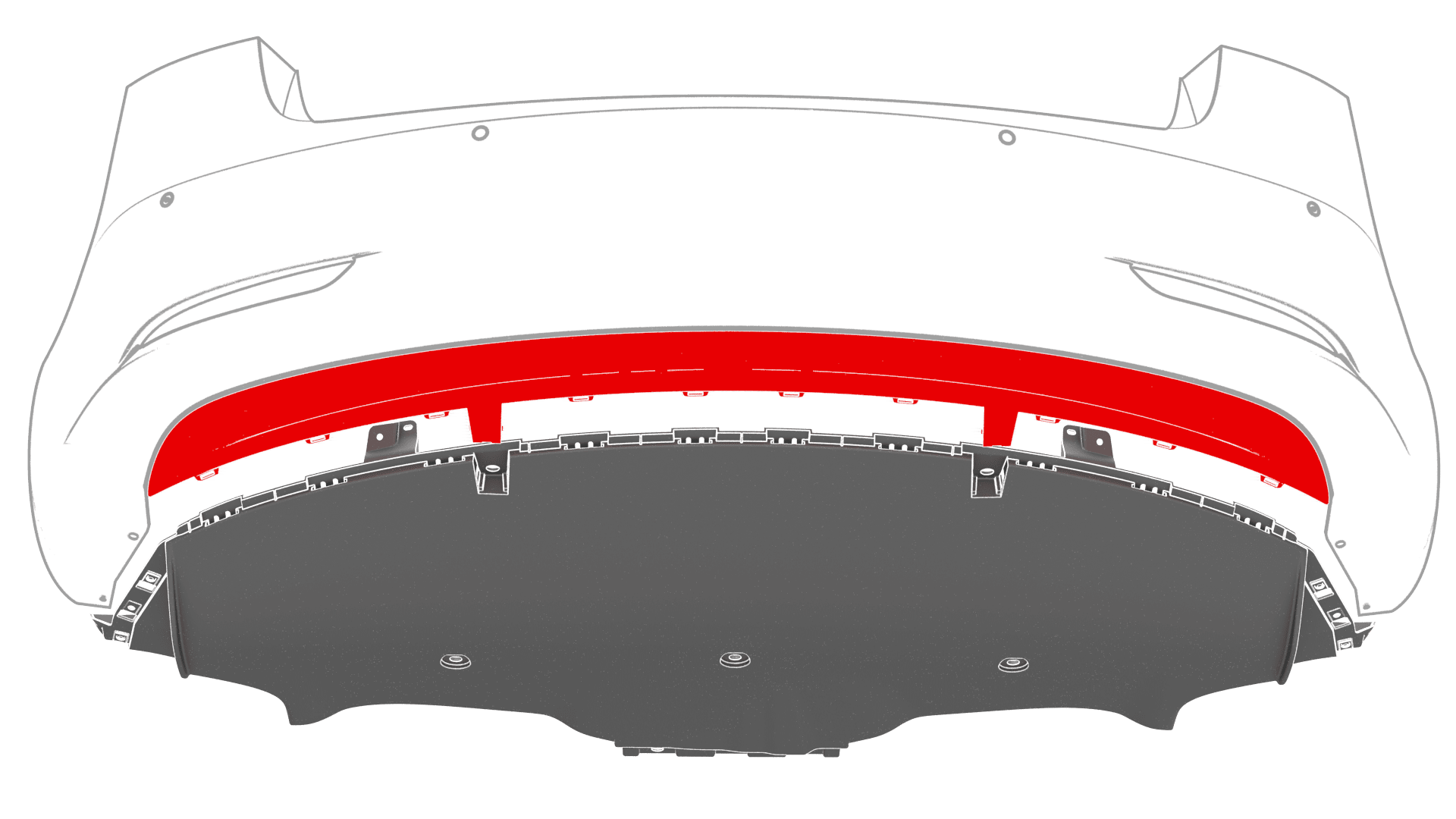

  4. 拆卸将扩散器固定到后饰板内部的螺栓。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒
    • 6 英寸加长件
    图 1. 内侧
    图 2. 外侧
  5. 从任意一侧开始,松开将扩散器固定到后饰板的卡子(10 个),然后将扩散器从后饰板上拆下。

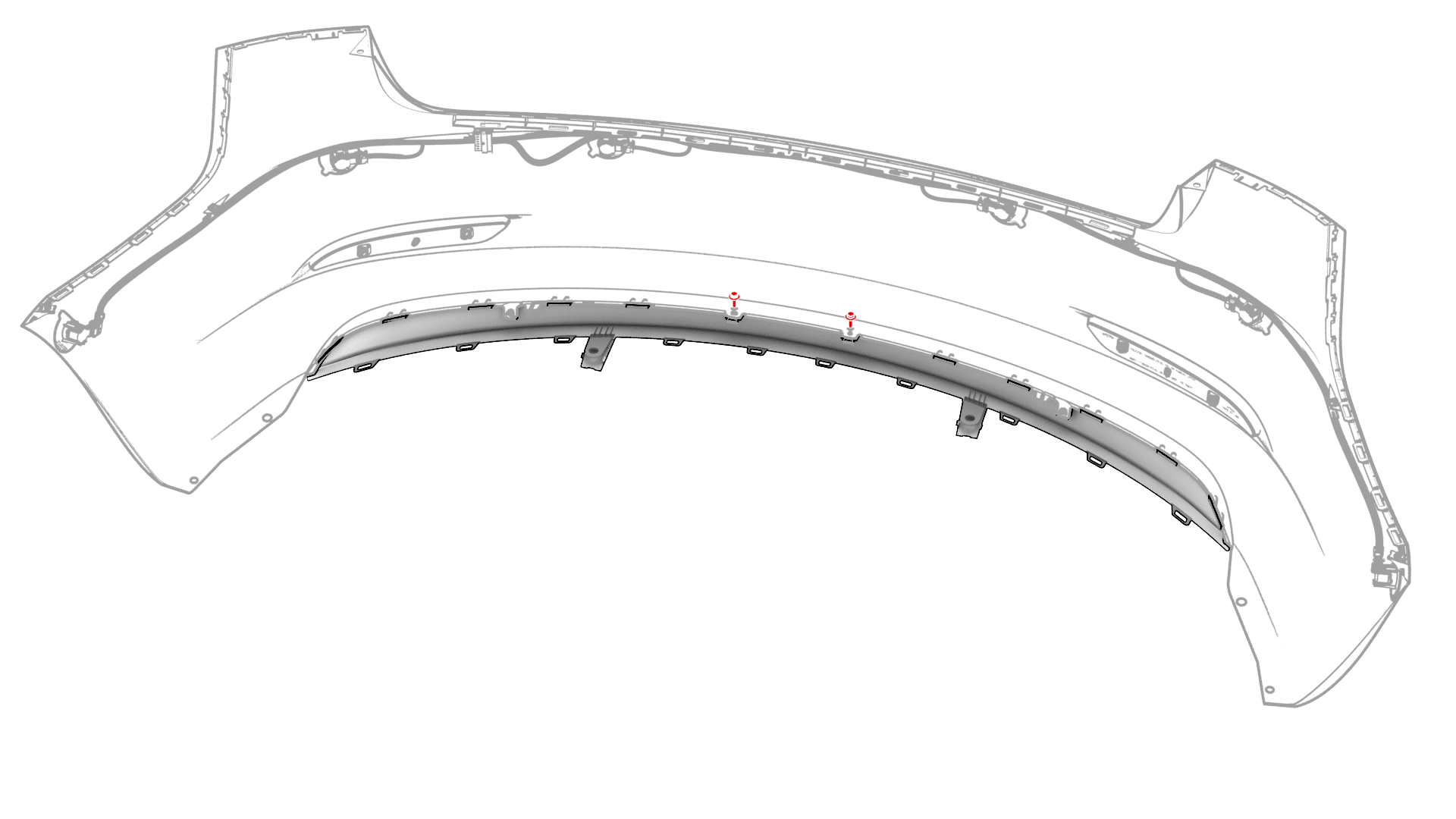

  6. 拆卸将后饰板下部固定到后饰板上部的螺栓。
    3 Nm (2.2 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米套筒

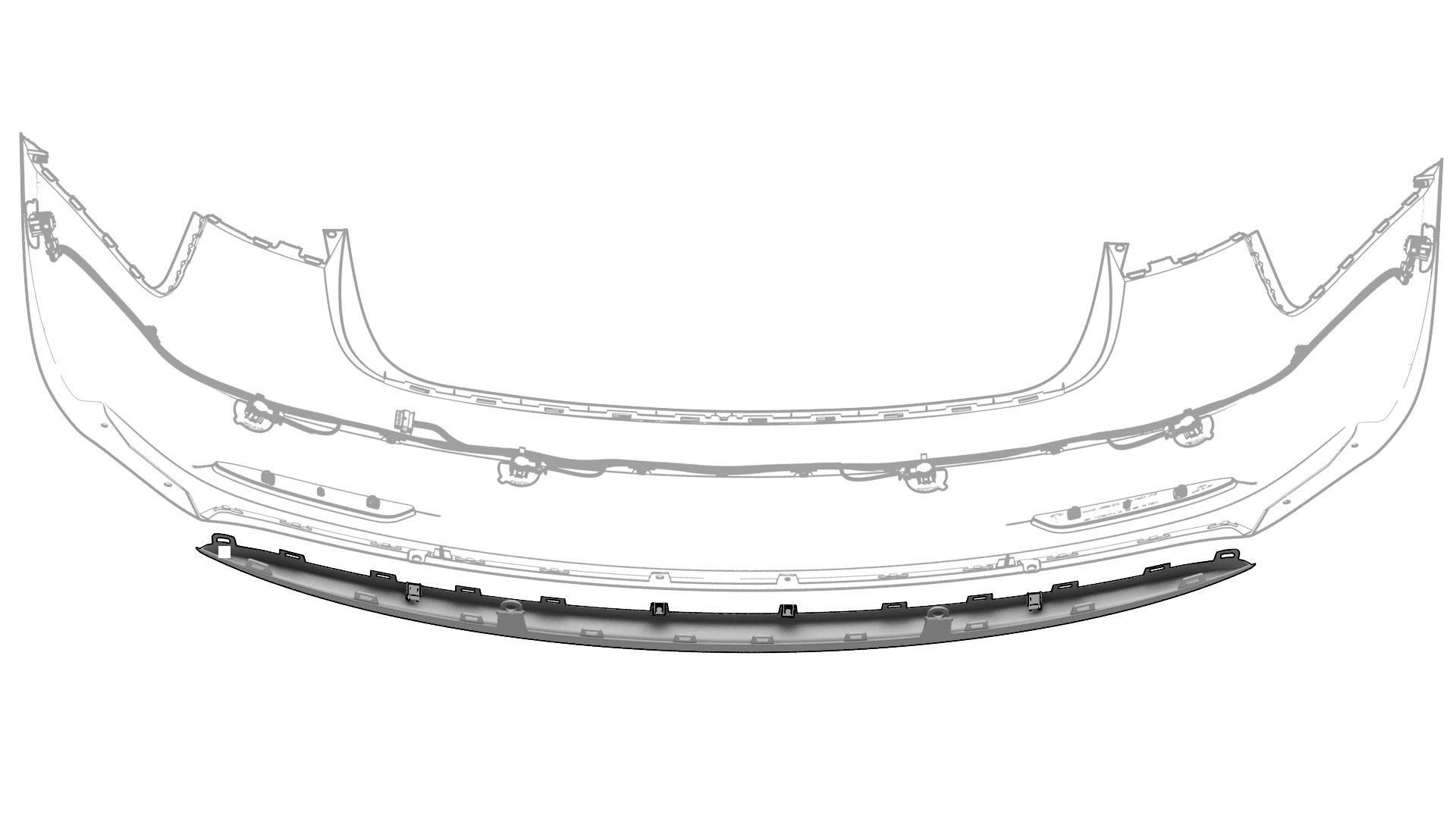

  7. 从任意一侧开始,松开将后部饰板上固定到后饰板下部的卡子,然后将后饰板上部从后饰板下部分离。

安装

安装程序与拆卸程序相反。
