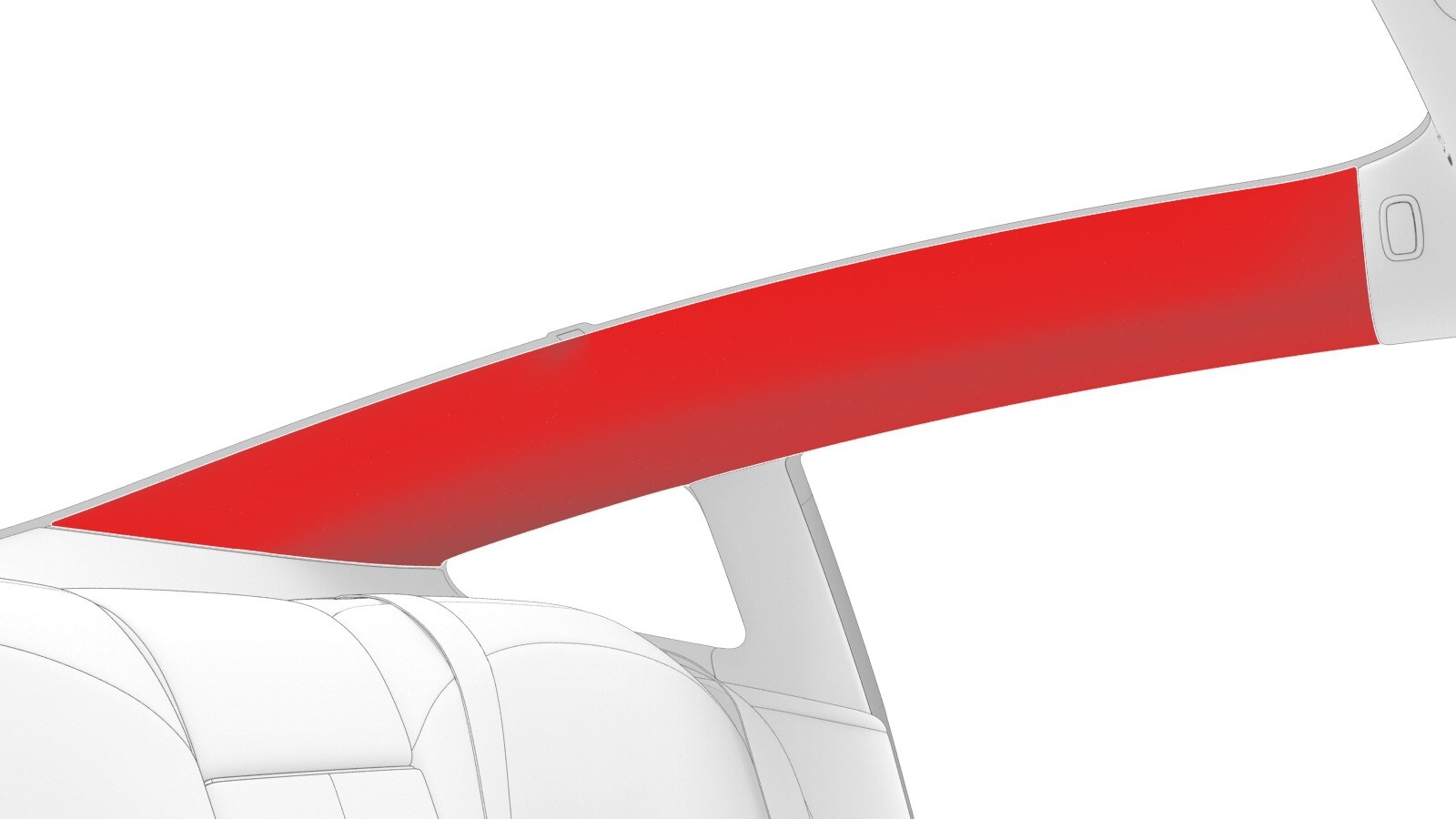

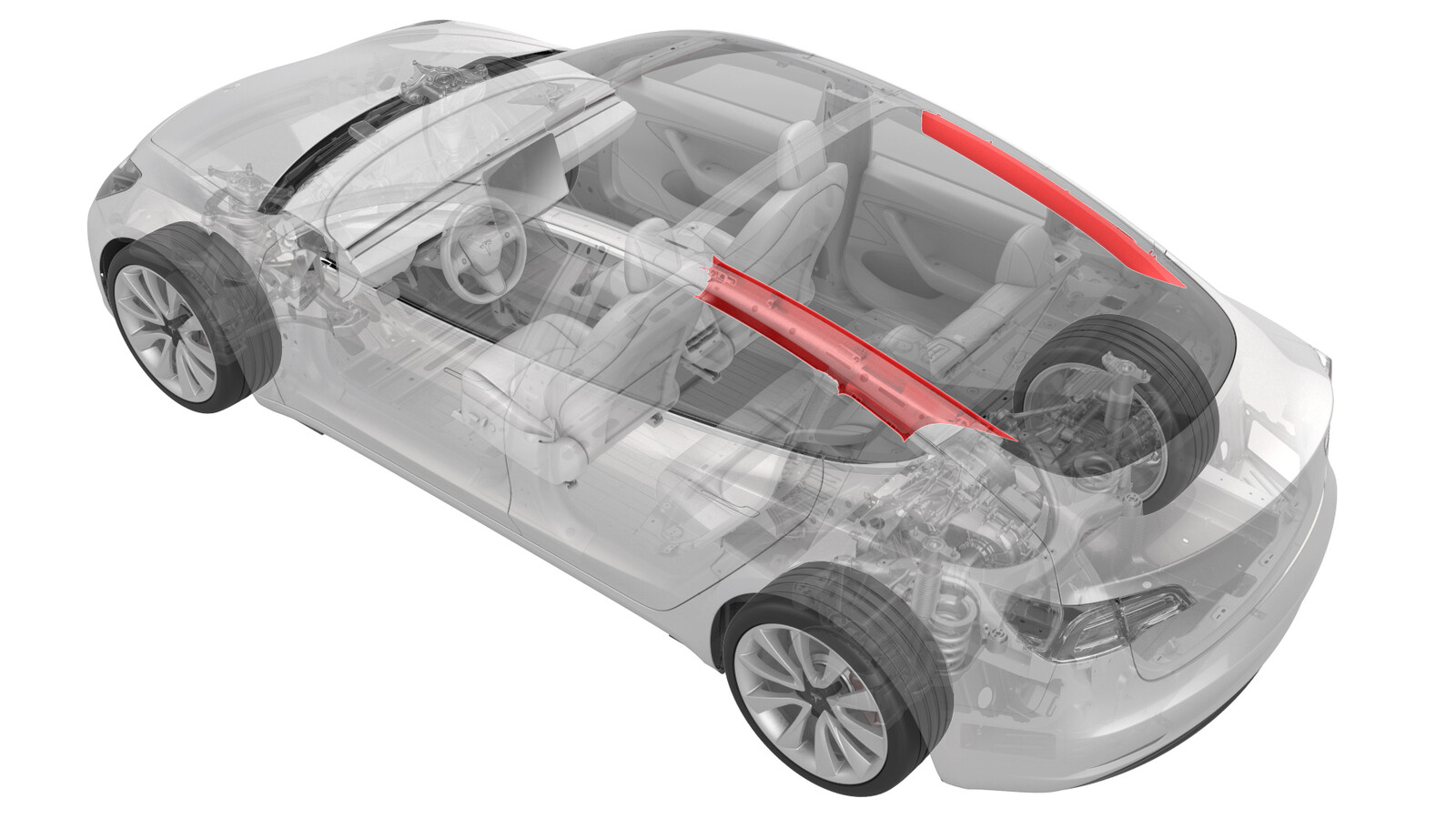

饰板 - 纵梁 - LH(拆卸和更换)

校正代码 15186602 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

安装

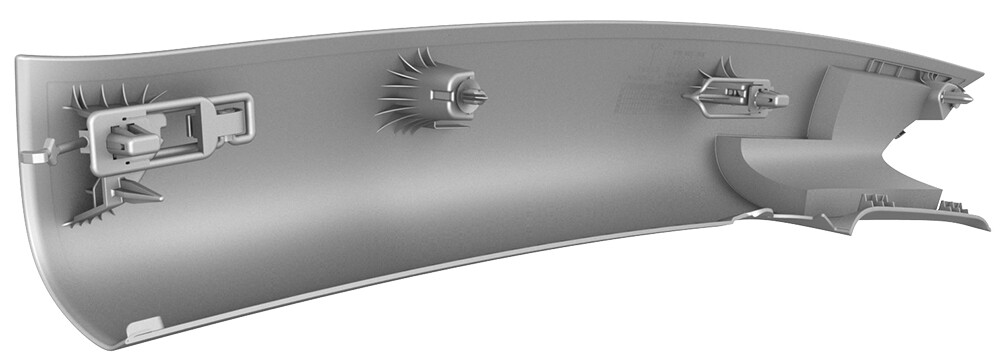

  1. 若未预装,请将新卡扣 (x2) 安装到新 LH 边梁饰板上。

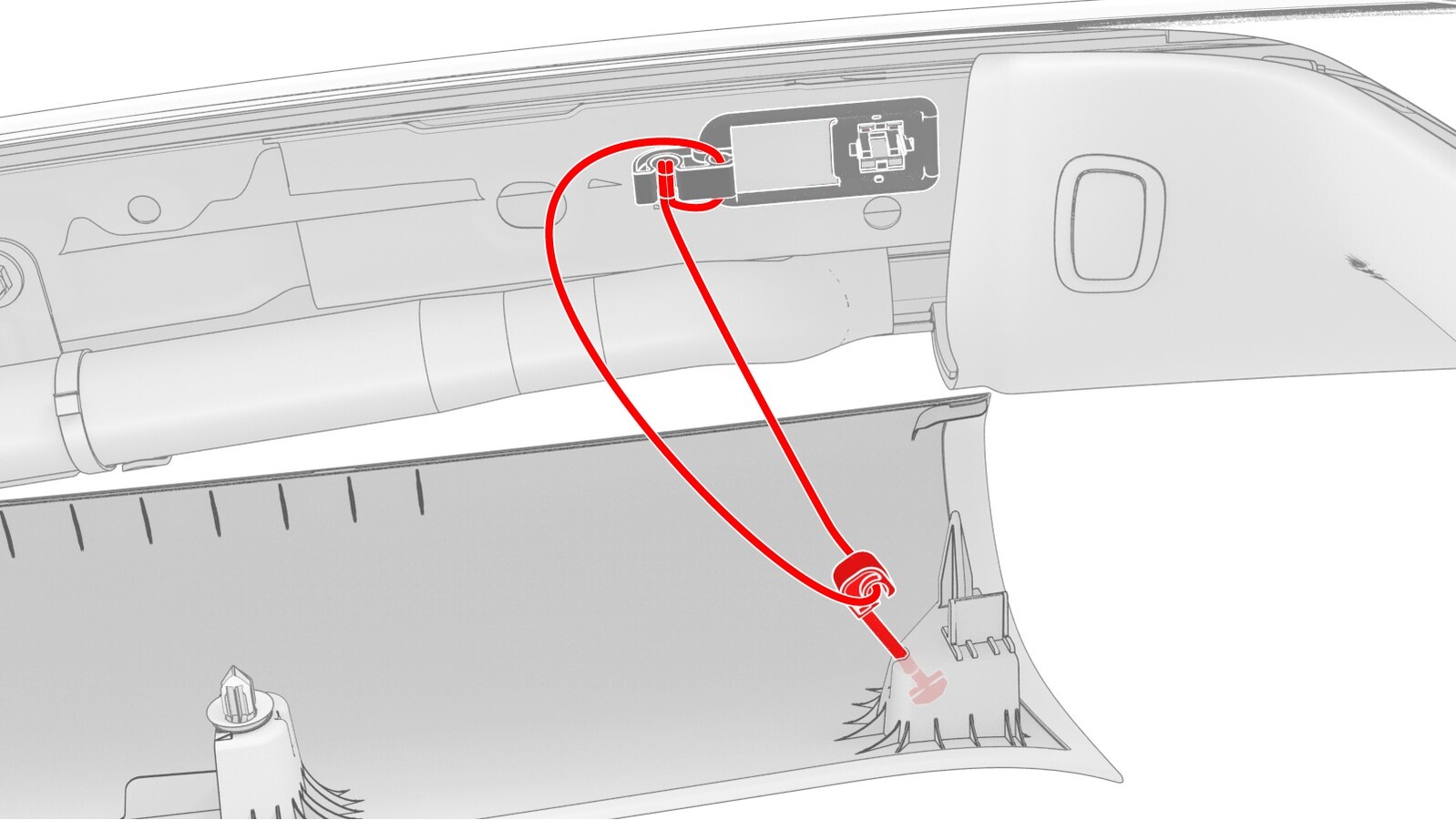

  2. 从新 LH 边梁饰板上拆下新边梁饰板系带夹。
  3. 将新边梁饰板系带夹安装到 LH 边梁上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    夹子完全固定在 LH 边梁上之后,切勿移动。这些夹子为一次性用品。

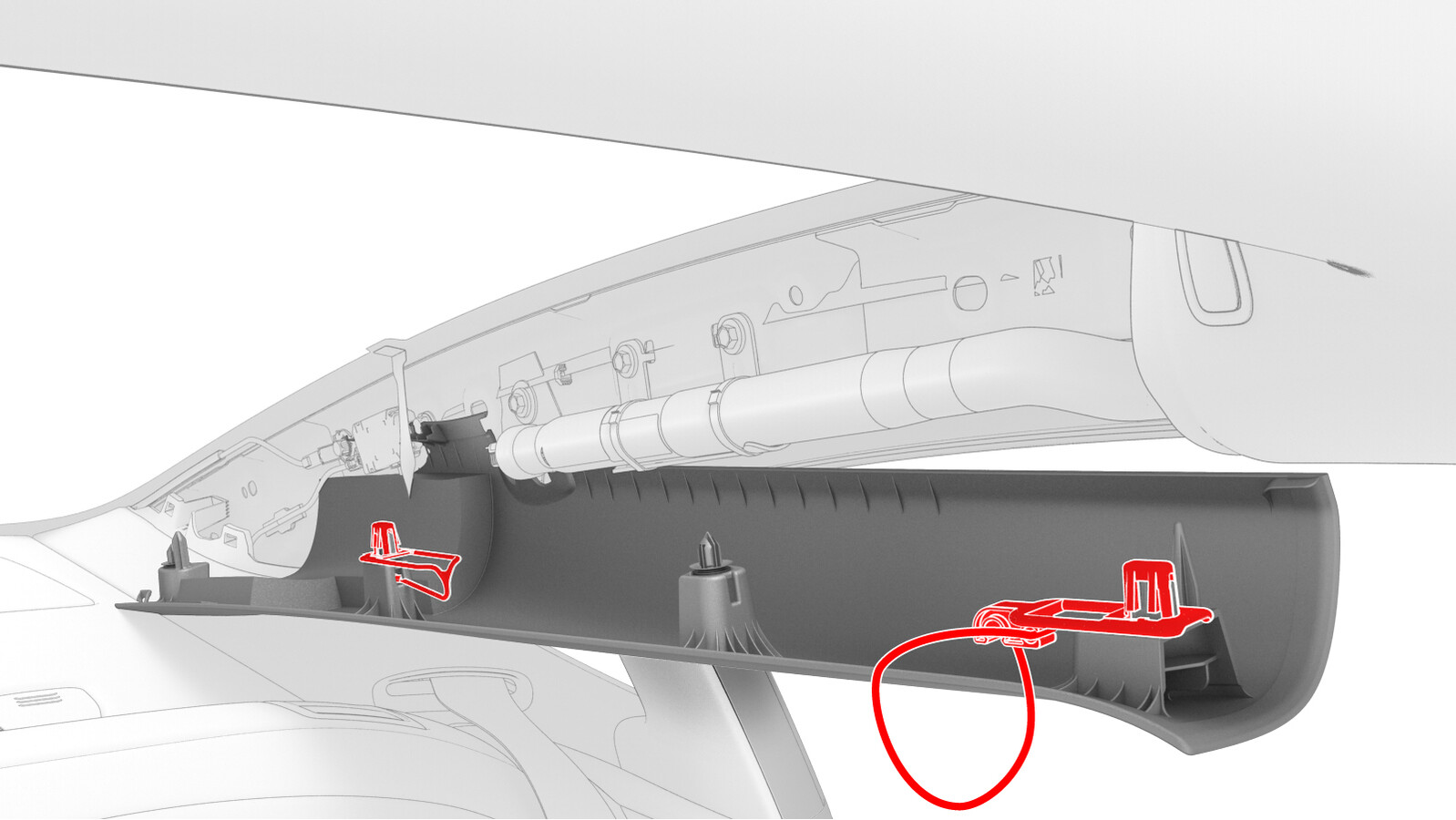

  4. 将 LH 边梁梁系带 (x2) 勾在 LH 边梁饰板上,然后将边梁饰板放置在边梁上。

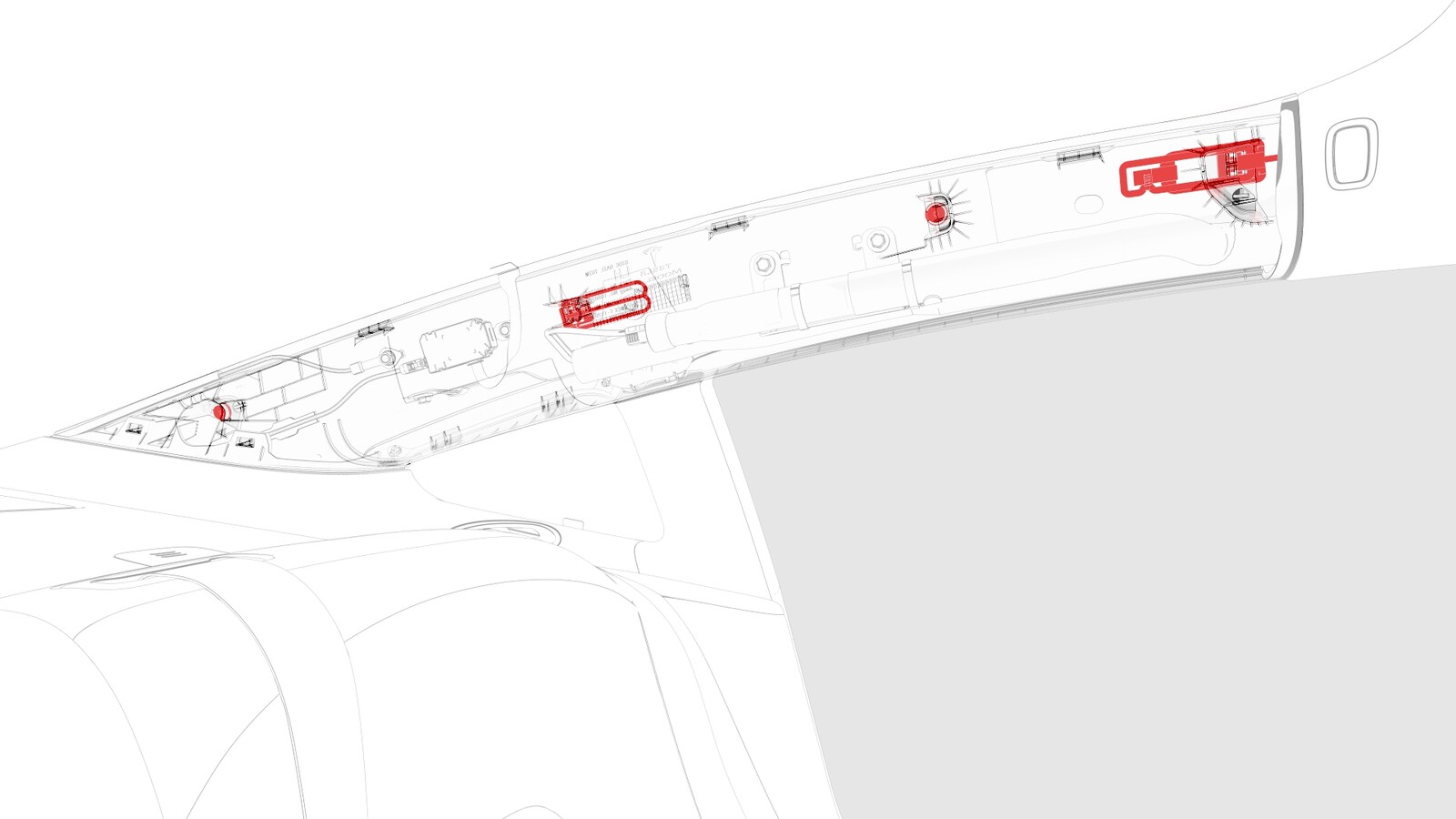

  5. 紧固卡扣,以便将 LH 边梁饰板固定到 LH 边梁上。
    Informational PurposesAn informational icon, calling your attention
    先拧紧靠近衣挂的顶部夹子,然后朝向行李箱开始作业。
    重要: 确保每个夹子在锁入边梁后发出清脆声响。如果未听到声响,说明夹子未正确锁闭。拆下侧纵梁,检查夹子,更换已损坏的夹子,然后重新安装饰板。
