充电接口(中国)(母排类型)(拆卸和更换)

校正代码 44012712 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 2 月 2 日:更新了盖板图片。
  • 2023 年 10 月 27 日:将充电接口至车身螺栓扭矩更新至 9 Nm。
  • 2023 年 7 月 6 日:在拆卸部分的第 12、14、15 步和安装部分的第 9 步添加了视频。
  • 2024 年 4 月 2 日:变更步骤,将“拆卸后备箱左侧饰板”变更为“松开部分卡子并将饰板移至一旁”。
  • 1076928-00-A Hioki 9461
  • 1130480-00-A 超薄测试探针,Fluke TP38
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试器
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。

扭矩规格

表 1. 扭矩规格充电接口(中国)(母排类型)(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将充电接口母排引线固定到充电接口总成的螺母(2 个)
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用
将充电接口总成固定到车辆的螺栓(3 个)
9 Nm (6.6 lbs-ft)
  • 10 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 打开所有四个车门,降下所有四个车窗。
  2. 打开后备箱。
  3. 打开充电接口盖板。
  4. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  5. 执行充电接口电压检查程序。请参阅充电接口电压检查
  6. 拆卸后备箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  7. 拆卸后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  8. 断开电气连接器与地面照明灯的连接。

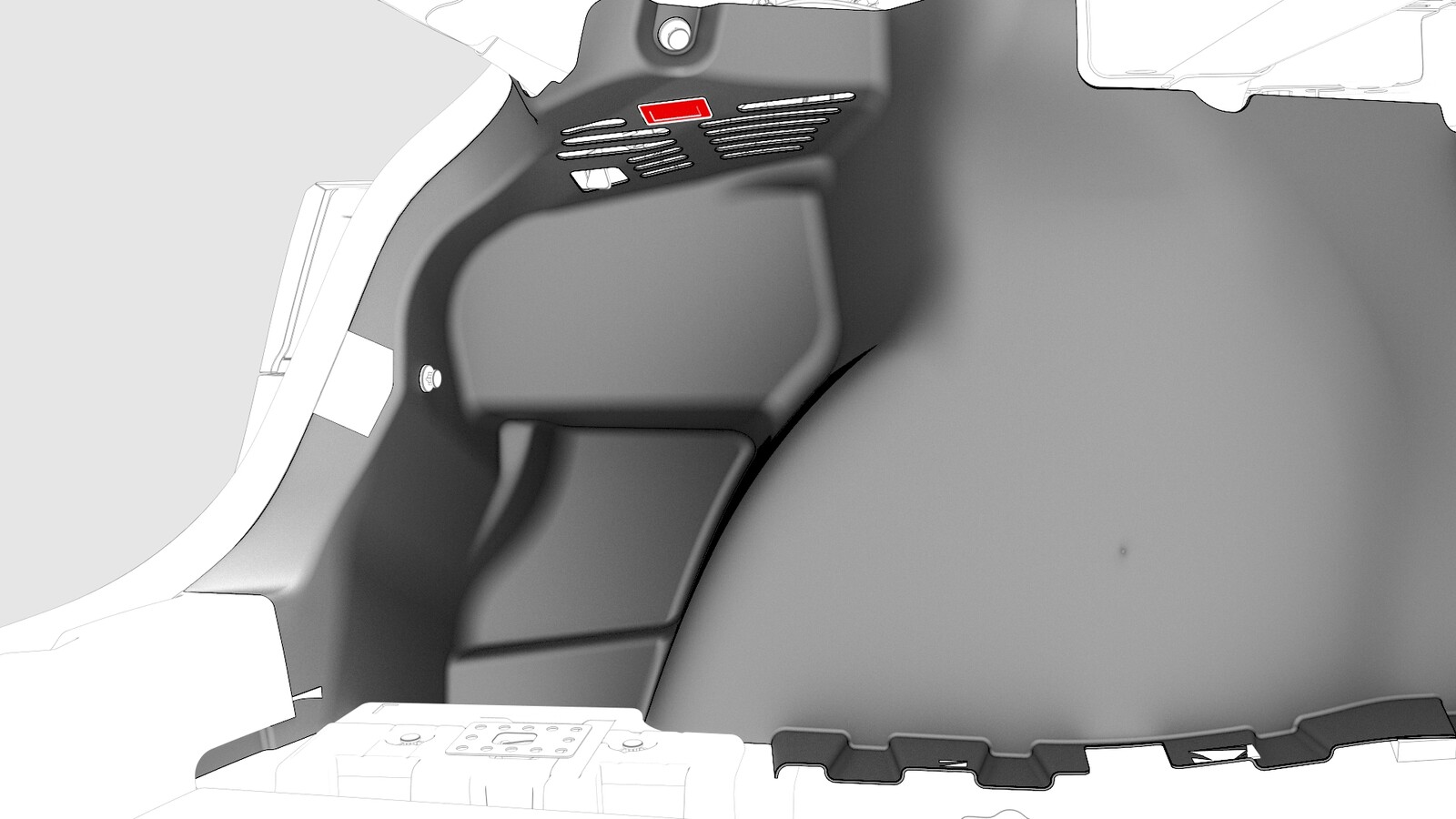

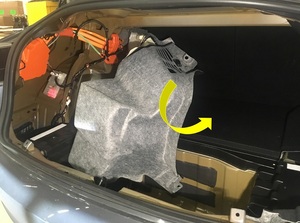

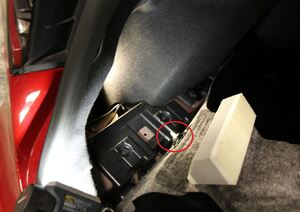

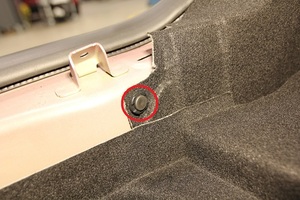

  9. 松开后备箱地毯的边缘,然后将后备箱左侧饰板移至一旁。将地毯压入饰板下,注意请勿造成过多褶皱。

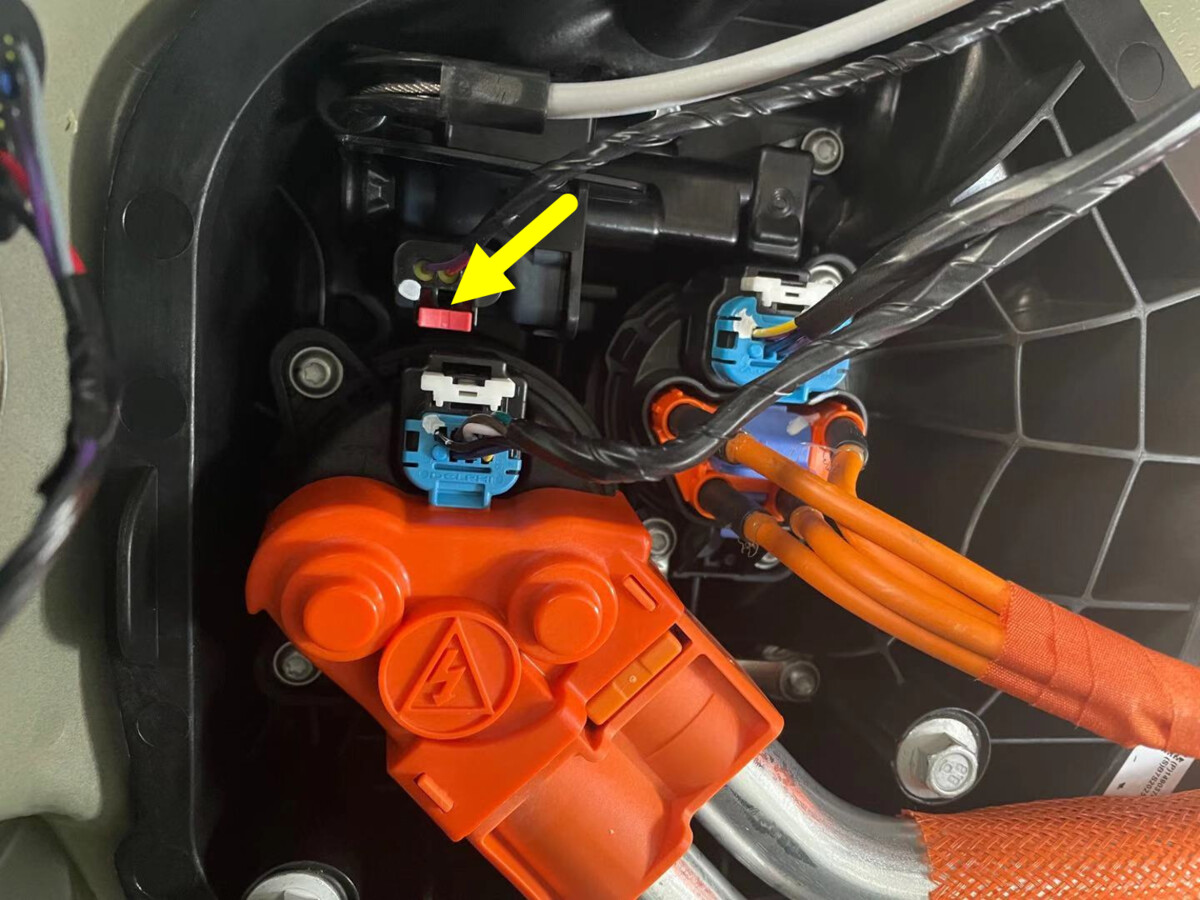

  10. 松开锁片,然后断开电气连接器与充电接口总成的连接。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
    图 1. 图示为 Model 3;Model Y 与之类似
  11. 拆卸白色锁片,然后断开直流逻辑连接器与充电接口的连接。
    图 2. 图示为 Model 3;Model Y 与之类似

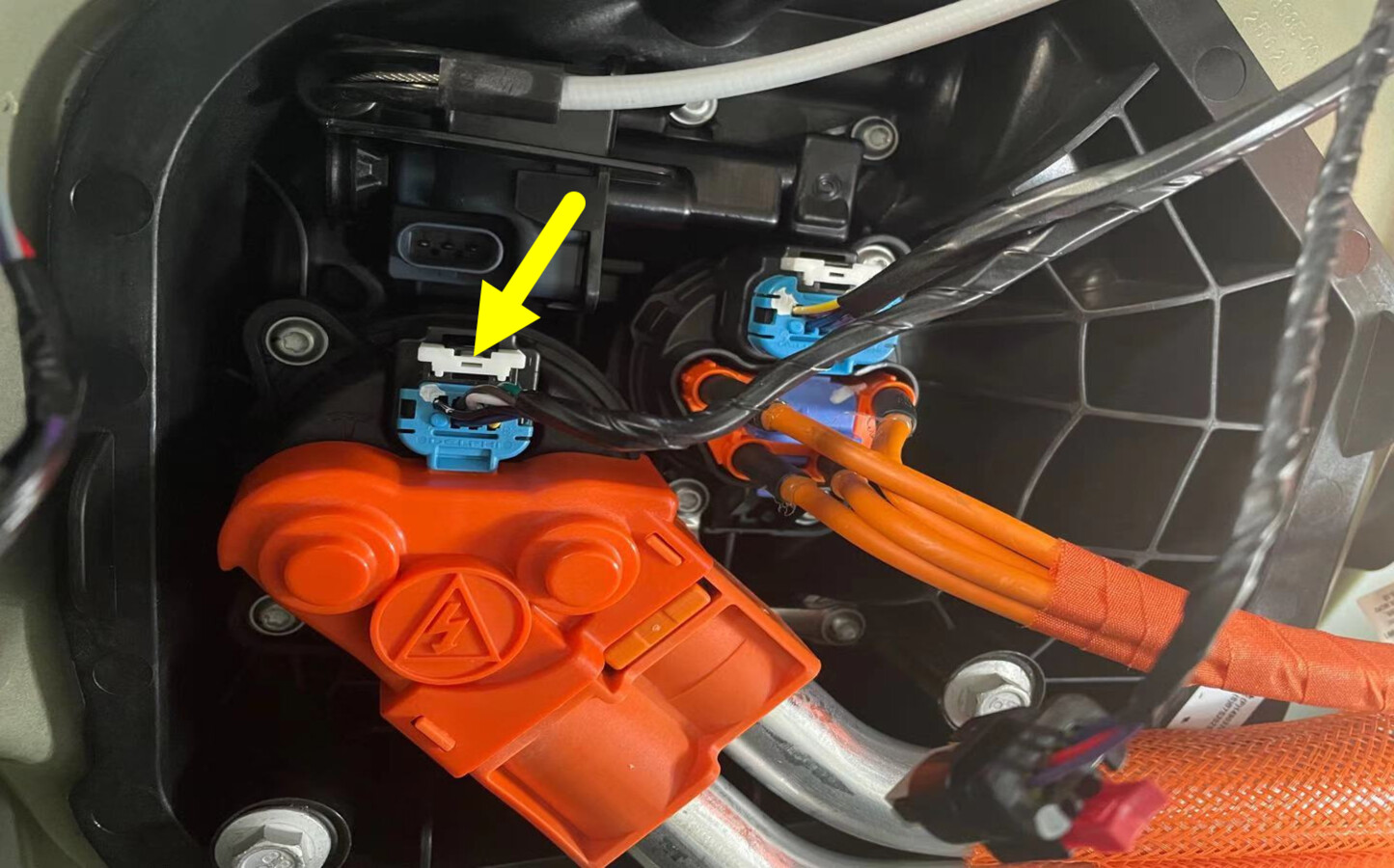

  12. 拆卸白色锁片,然后断开交流逻辑连接器与充电接口的连接。
    图 3. 图示为 Model 3;Model Y 与之类似

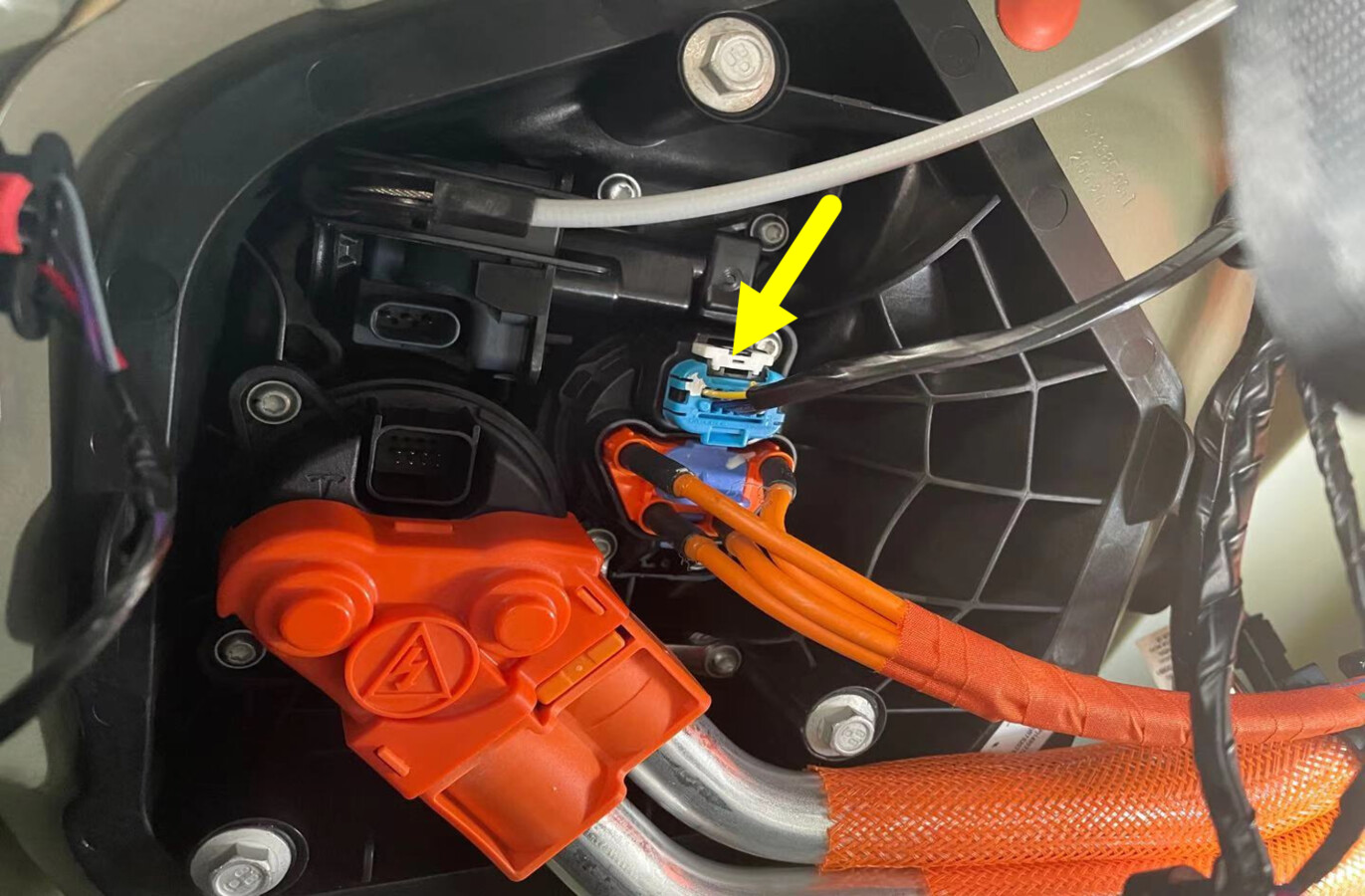

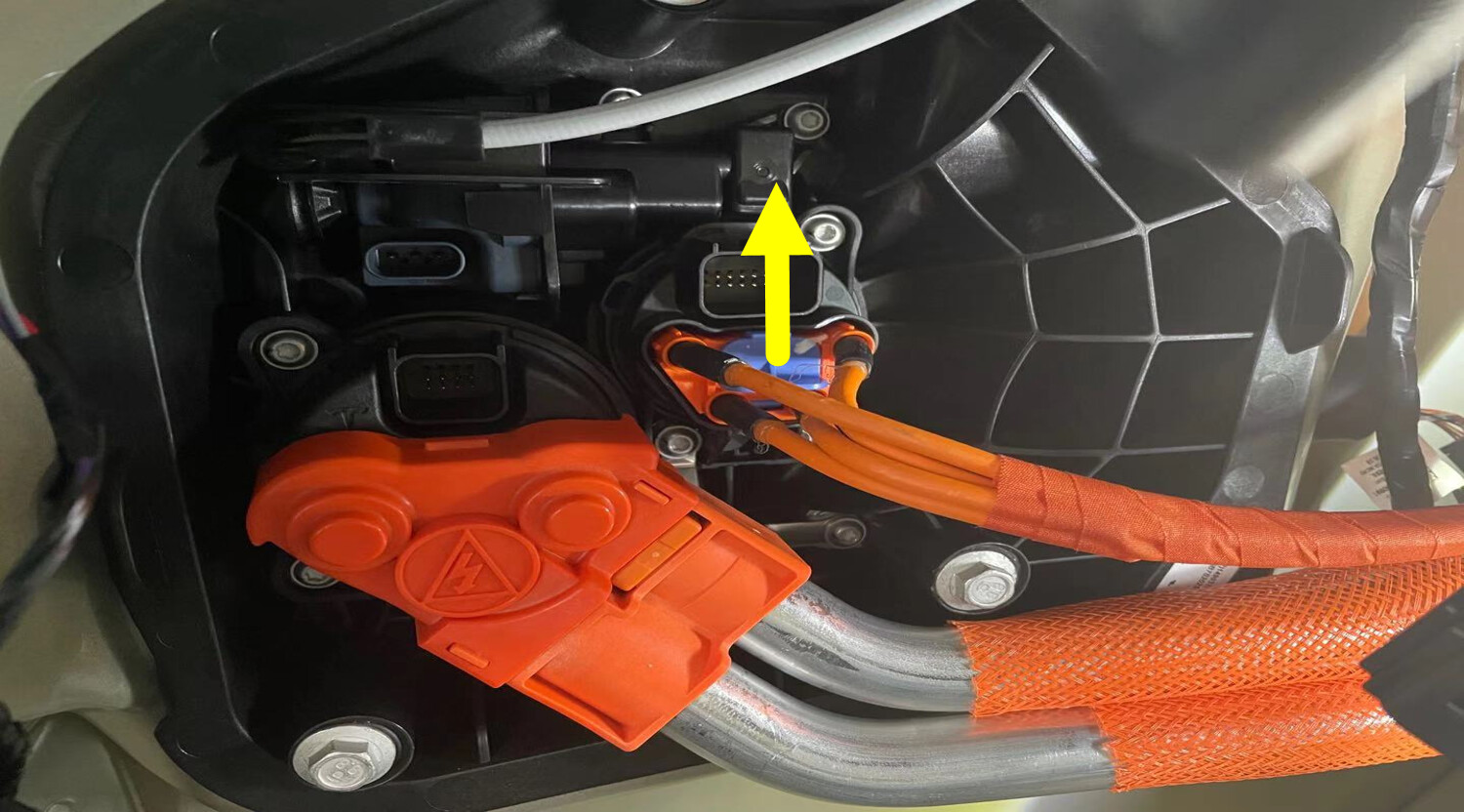

  13. 将锁片向上推动,然后将三相连接器从充电接口上断开。
    图 4. 图示为 Model 3;Model Y 与之类似

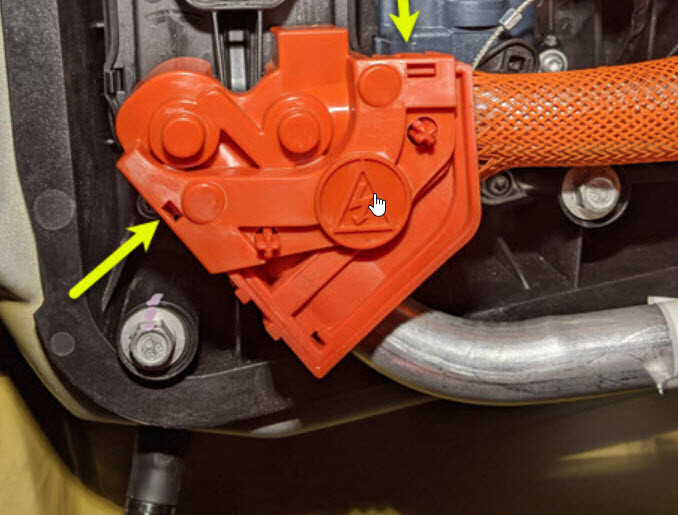

  14. 使用长凿轻轻松开将安全盖固定到母排支架的锁片(2 个),然后拆下安全盖。
    Informational PurposesAn informational icon, calling your attention
    撬动时请勿用力过猛,以免损坏安全盖。
  15. 检查并佩戴高压绝缘手套和皮革手套。

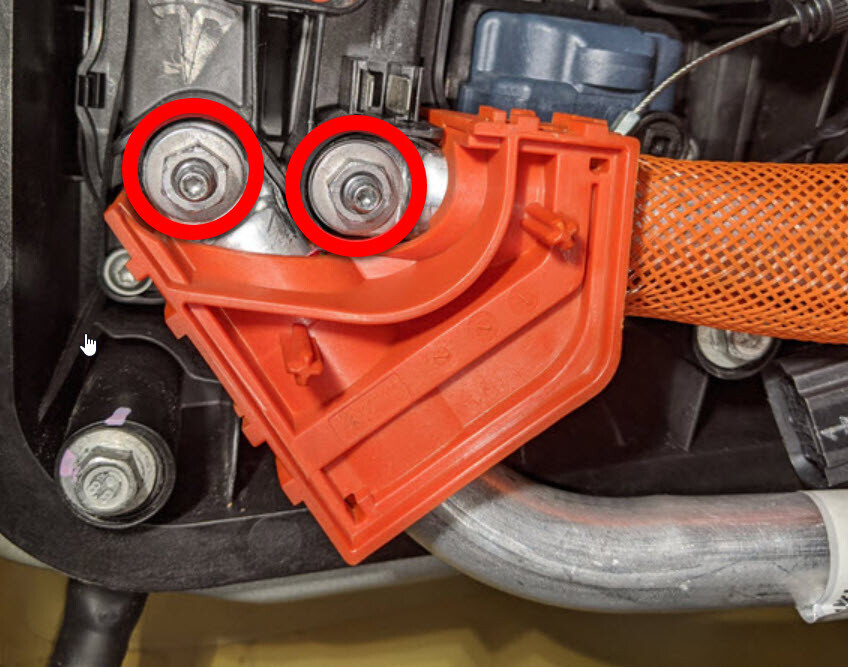

  16. 拆卸将充电接口母排引线固定到充电接口总成的螺母(2 个)。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  17. 脱下高压绝缘手套和皮革手套。

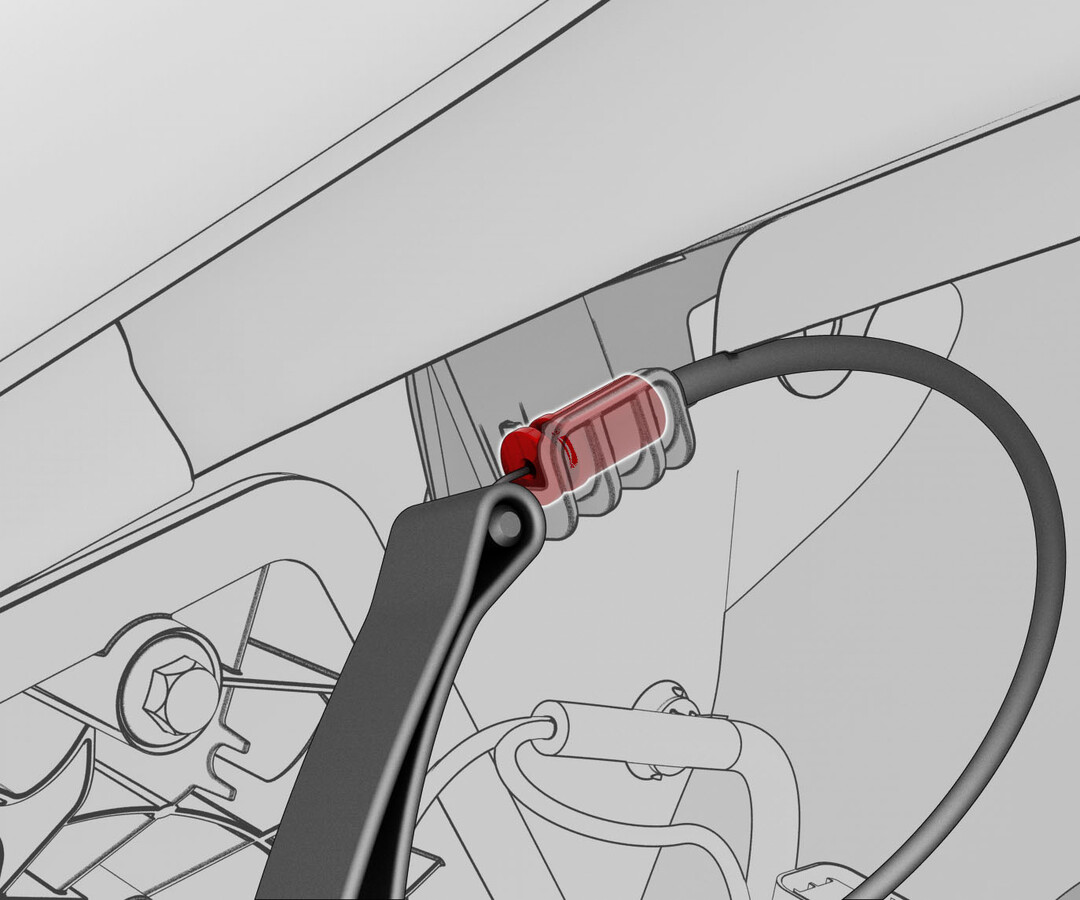

  18. 将充电接口手动释放缆索从车身上松开。

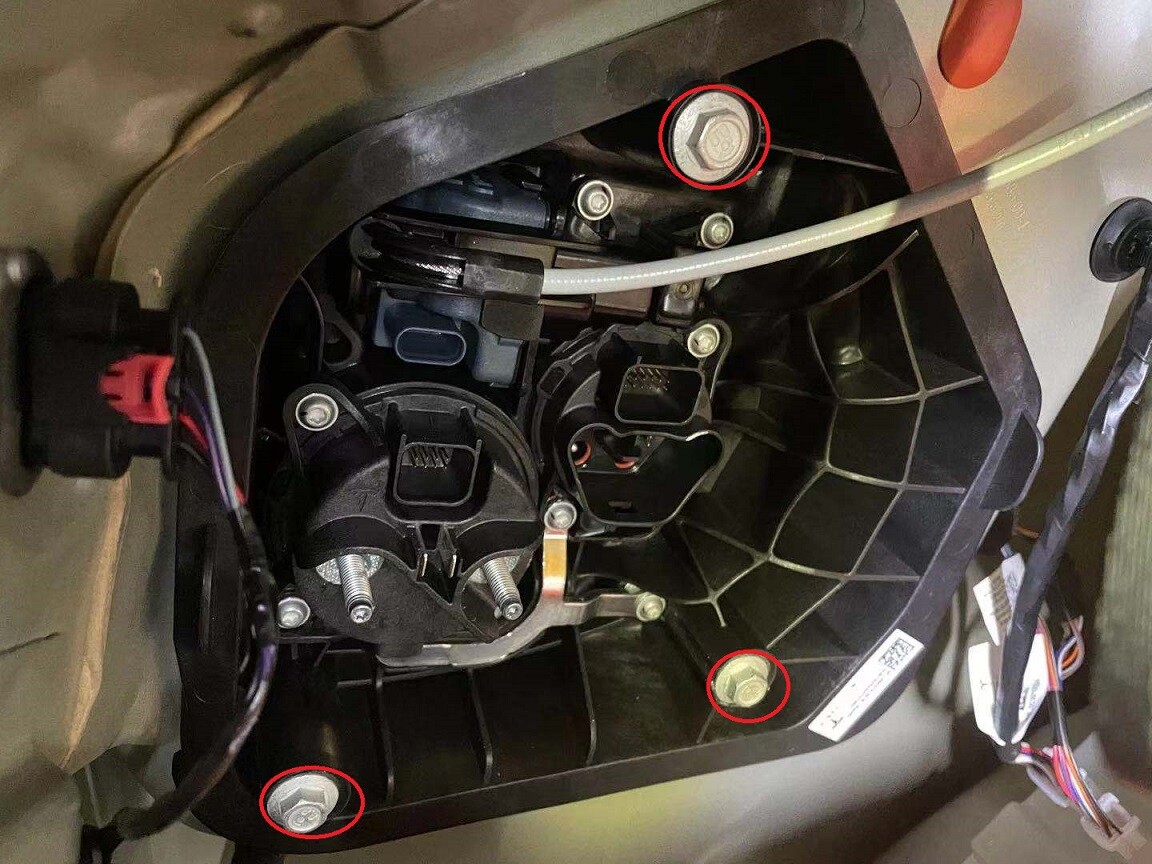

  19. 拆卸将充电接口固定到车辆的螺栓(3 个),然后将充电接口从车辆上拆下。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

安装

  1. 对 Hioki 电阻表执行零点调节,以便稍后在此程序中测量电阻。请参阅电阻表(零点调节)
  2. 如果将重新安装同一充电接口:使用异丙醇 (IPA) 湿巾清洁充电接口总成后部的充电接口母排高压接头,然后等待风干 1 分钟。
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步骤,因为新的充电接口已预先涂抹了导电膏。
    提示: 使用塑料饰板工具,将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。
  3. 将充电接口放置到车辆上,然后安装将充电接口固定到车辆的螺栓(3 个)。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  4. 将充电接口手动释放缆索接线管固定到车身的卡子上。
  5. 检查并佩戴高压绝缘手套和皮革手套。

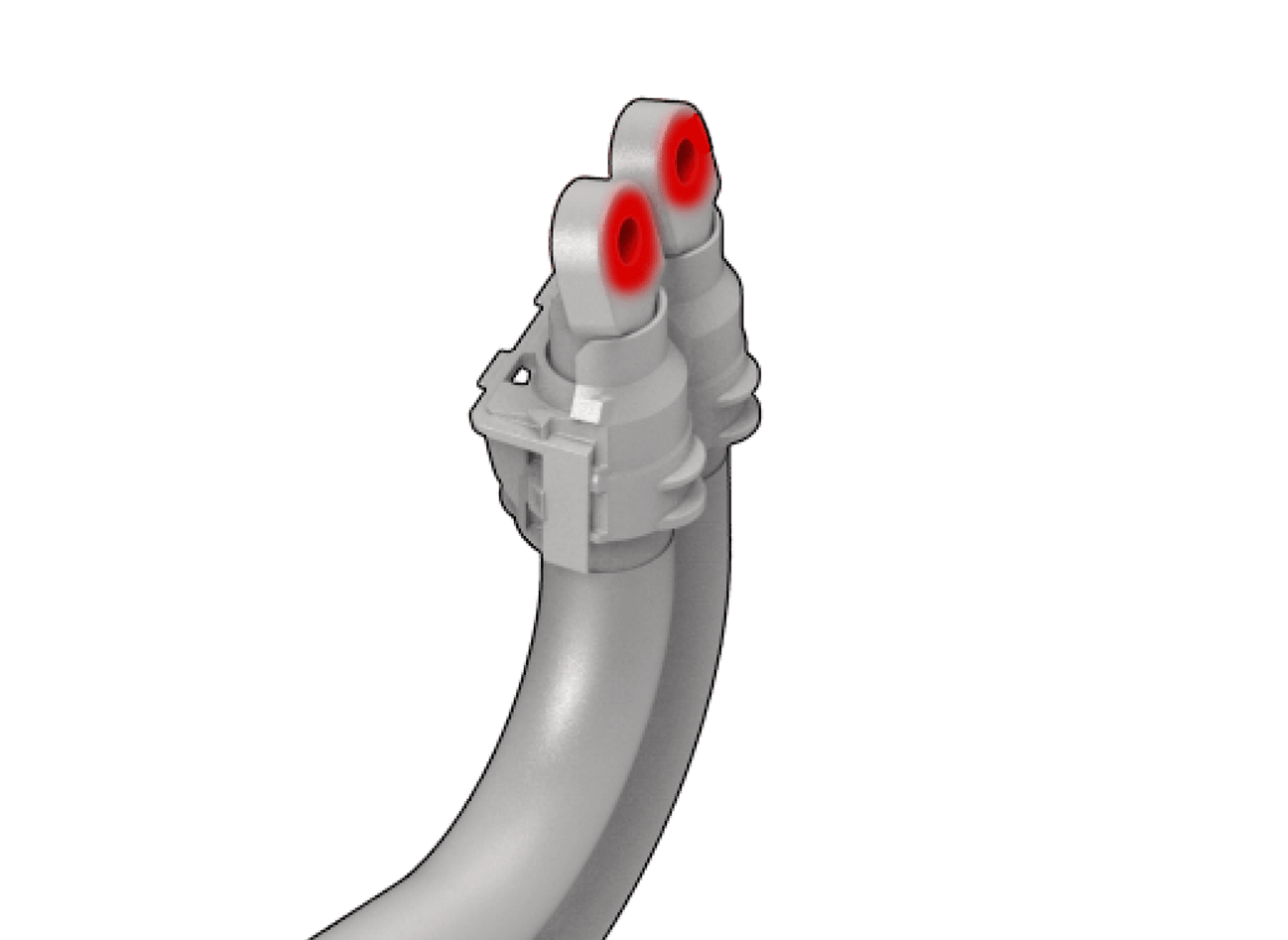

  6. 使用异丙醇 (IPA) 湿巾清洁充电接口母排引线上的残留物和碎屑,然后等待风干 1 分钟。
    图 5. 母排支架设计可能不同

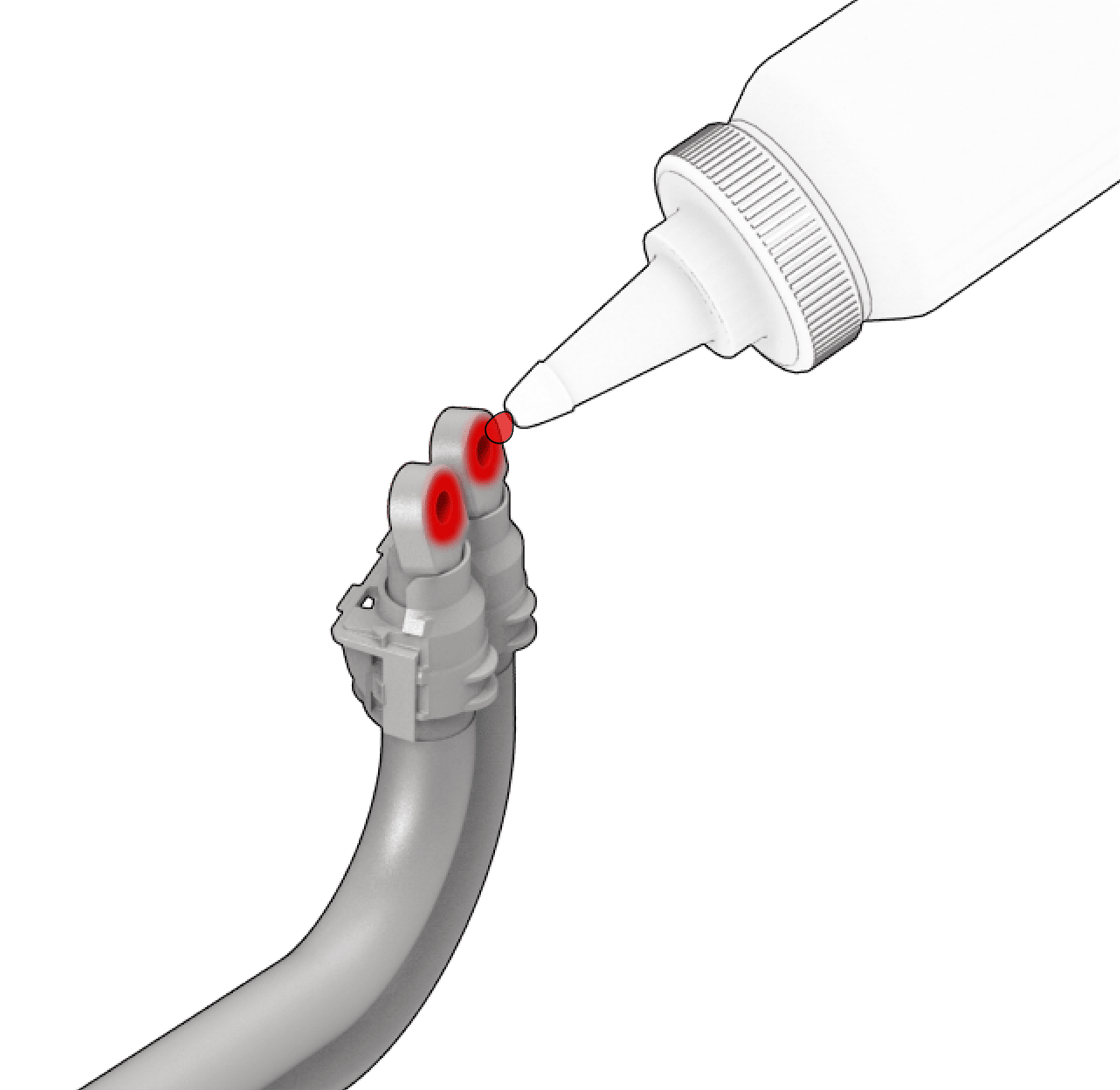

  7. 如果将重新安装同一充电接口:在各充电接口母排引线(2 个)与充电接口接触的一侧涂抹两滴导电膏。
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步骤,因为新的充电接口已预先涂抹了导电膏。
    Informational PurposesAn informational icon, calling your attention
    确保接触表面涂满导电膏。
    图 6. 母排支架设计可能不同
  8. 安装将母排引线固定到充电接口的螺母(2 个)。
    9 Nm (6.6 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

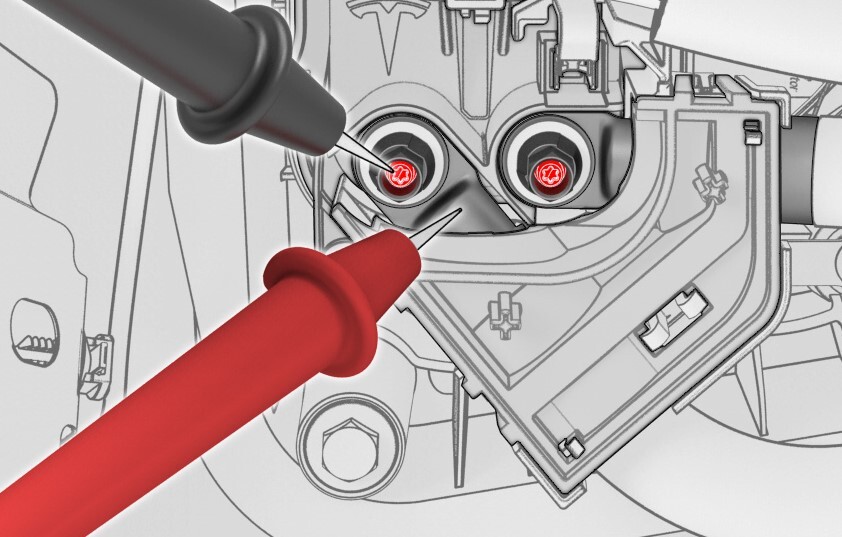

  9. 在充电接口处,使用 Hioki 电阻计测量充电接口母排引线与充电接口母排螺柱之间的电阻。另请对其他引线和螺柱执行该测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻值为 0.050 毫欧(50 微欧)至 0.325 毫欧(325 微欧)。如果测得电阻值高于 0.325 毫欧(325 微欧),说明高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试(视情况而定)。
    Informational PurposesAn informational icon, calling your attention
    如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧(50 微欧),则说明测试通过;请继续执行下一步骤。
  10. 脱下高压绝缘手套和皮革手套。
  11. 安装母排支架上的安全盖,确保两个锁片接合。
  12. 连接充电接口上的三相连接器,然后向下滑动锁片。
    图 7. 图示为 Model 3;Model Y 与之类似
  13. 连接充电接口上的交流逻辑连接器,然后安装白色锁片。
    v
    图 8. 图示为 Model 3;Model Y 与之类似
  14. 连接充电接口上的直流逻辑连接器,然后安装白色锁片。
    图 9. 图示为 Model 3;Model Y 与之类似
  15. 将电气连接器连接到充电接口传动装置,然后接合锁片。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  16. 将后备箱左侧饰板移回原位,然后将卡子固定到车身。
  17. 将电气连接器连接到地面照明灯。
  18. 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  19. 安装后备箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  20. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  21. 升起所有车窗,关闭所有车门。
