释放缆索 - 充电接口(北美)(拆卸和更换)

校正代码 44013202 0.45 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开全部车门并降下车窗。
  2. 打开前备箱盖、后备箱和充电接口盖板。
  3. 拆下第二排座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  4. 断开 12V/低压电源。请参阅12V/低压电源(断开和连接)
  5. 执行充电接口电压检查。请参阅充电接口电压检查
  6. 拆下行李箱 LH 饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  7. 拆下充电接口安全帽。请参阅安全盖 - 母排 - 充电接口至高压电池(拆卸和更换)

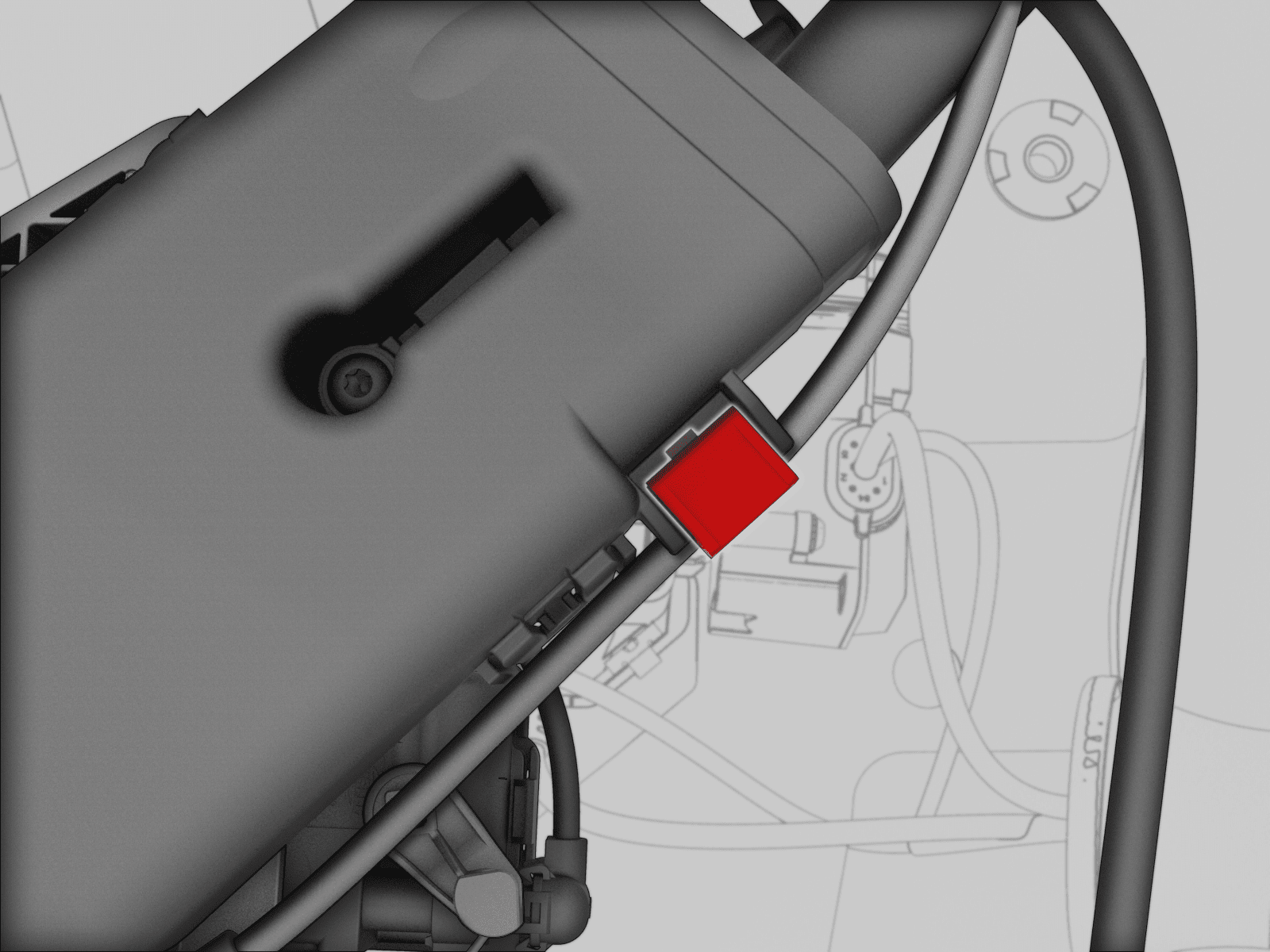

  8. 将手动释放缆索从固定夹中推出。
  9. 将充电接口手动释放缆索夹从支架总成上松开。

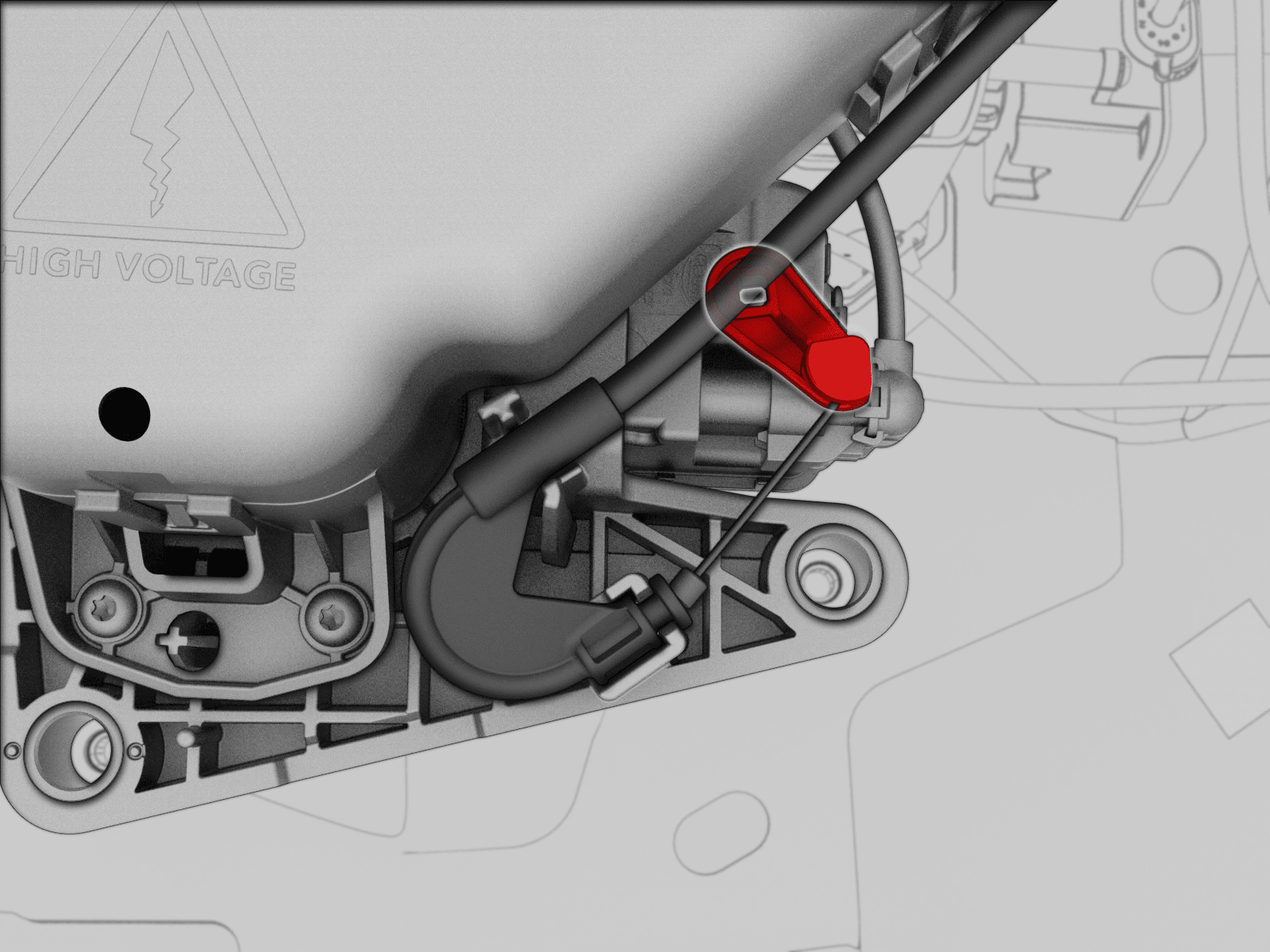

  10. 撬出将手动释放缆索固定到充电接口总成的边缘夹。

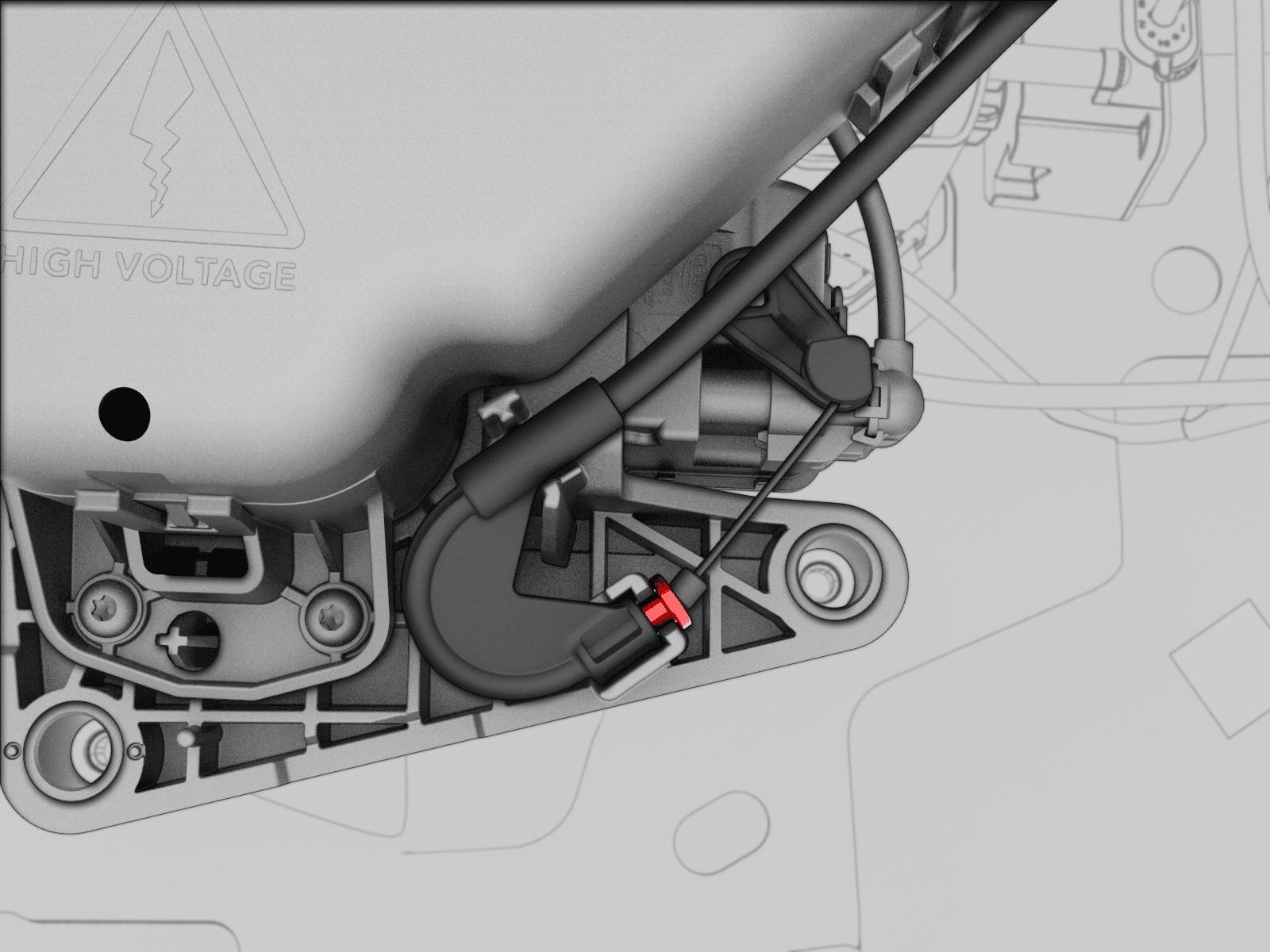

  11. 记下摇杆臂的位置,然后小心地将摇杆臂与闩锁执行机构总成分离。
  12. 从车上拆下手动释放缆索。

安装

安装程序与拆卸程序相反。
