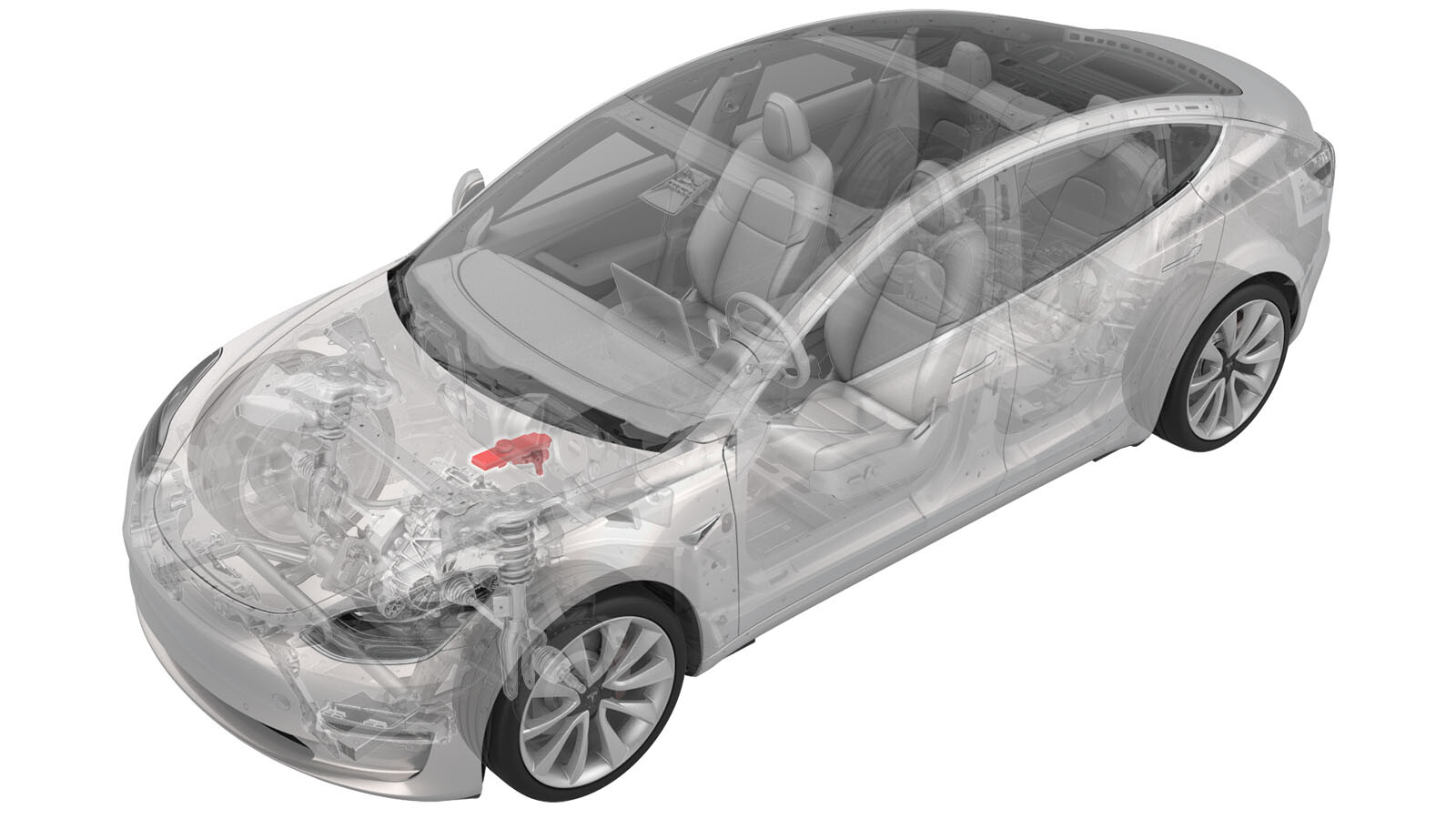

主缸和储液罐总成（拆卸和更换）

校正代码 33201012 1.26 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-06-25: 更改了制动器排放方法，仅通过内侧阀进行排放。
  • 2025-03-06: 删除了拆卸第二排座椅下部座垫的操作说明以及其他多余的参考。
设备：
  • 1079041-00-A 爪型扩口螺母套件

拆卸

  1. 警告

    Brake fluid dissolves paint. Have clean towels and plenty of water standing by to wash spilled brake fluid off painted surfaces.

    注

    根据当地的环境法规处理使用过的制动液。

  2. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  3. 拆下前轮毂。请参阅 轮毂（拆卸和安装）。
  4. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  5. 拆卸驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  6. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  7. 拆卸雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  8. 拆下 LH 和 RH 减震塔盖。请参阅 盖板 - 减震塔 - 左侧（拆卸和更换）。
  9. 拆下前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  10. 断开制动液储液罐连接器。
  11. 在制动液储液罐下方放置吸水毛巾。

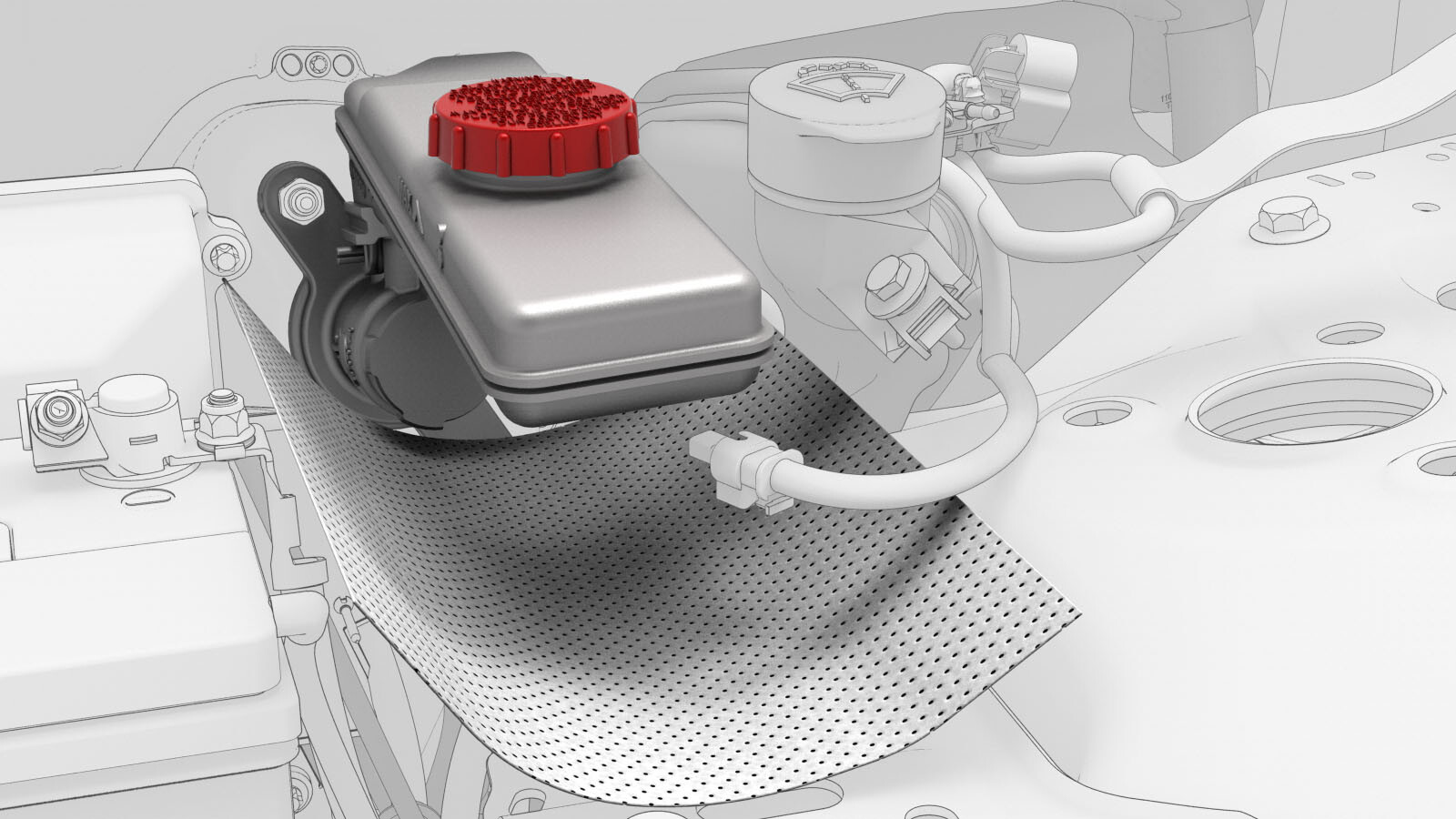

  12. 清洁制动液储液罐周围的区域，然后拆下制动液储液罐罐盖。
  13. 使用制动液吸液管清除储液罐中的制动液。
  14. 安装制动液储液罐罐盖。
  15. 松开将制动管路固定到助力器的螺母，然后将螺母滑回制动管。
  16. 拆下将主缸固定到制动助力器的螺母。

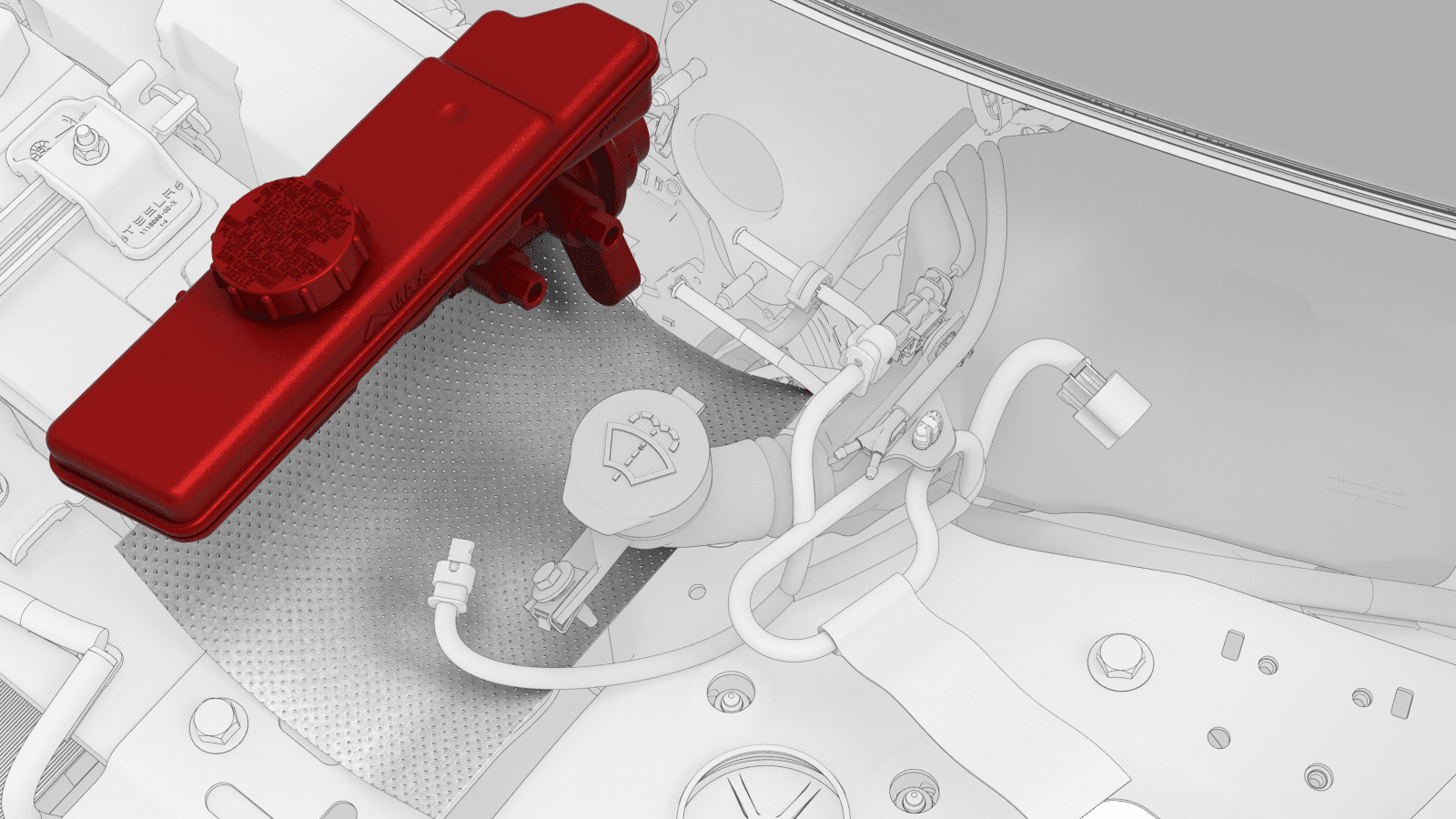

  17. 将主缸和储液罐总成从车上拆下。
    注
    确保同时拆下主缸 O 型环。

安装

  1. 将主缸和储液罐总成放在车辆中。
    警告
    只能通过主外壳拿取机电制动助力器。切勿使用推杆、储罐或连接器来举升或操纵机电制动助力器。
    警告
    靠着制动助力器放置制动主缸时，确保助力器杆进入主缸。

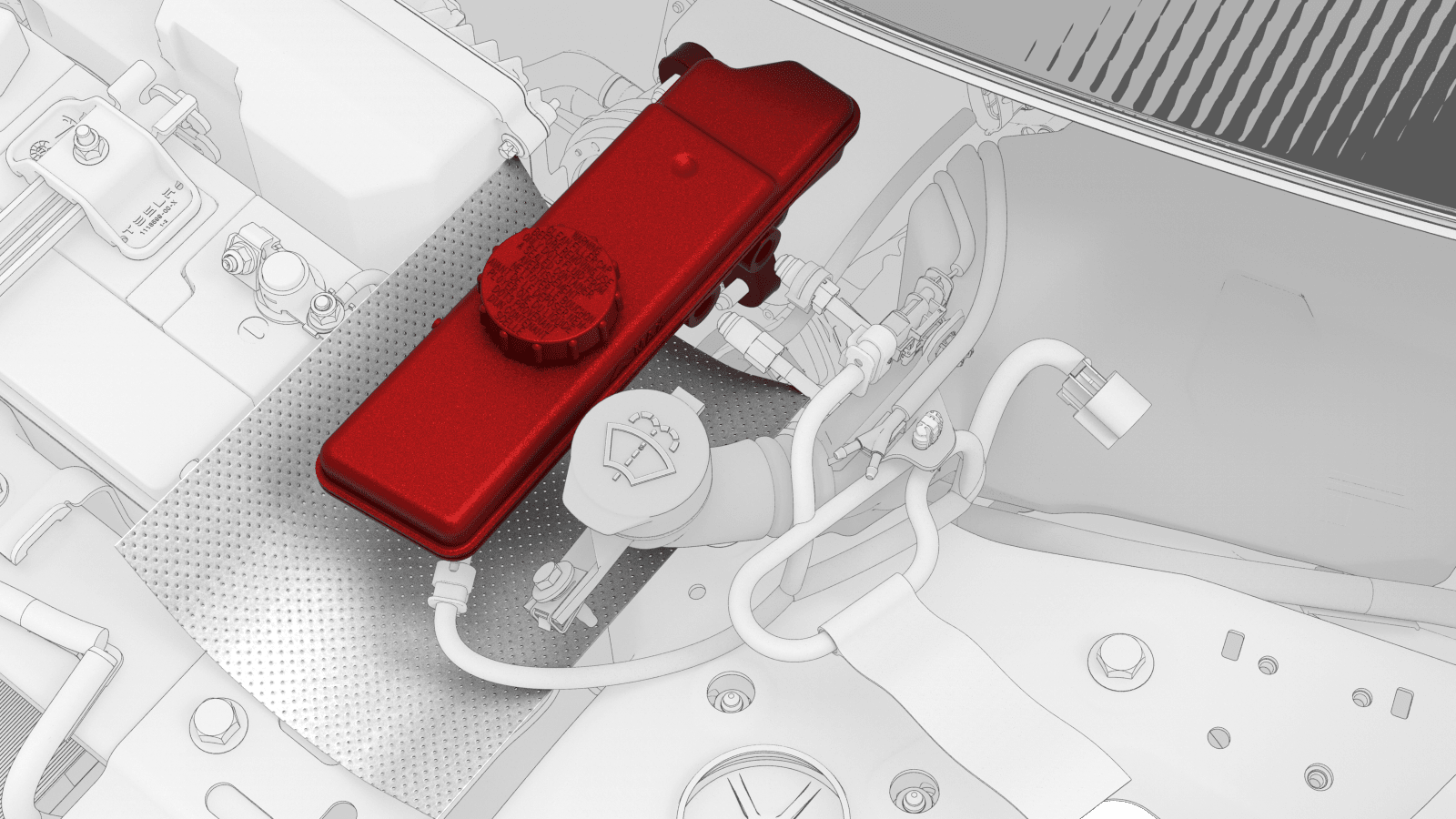

    图 1. 将储液罐和主缸放在车辆中

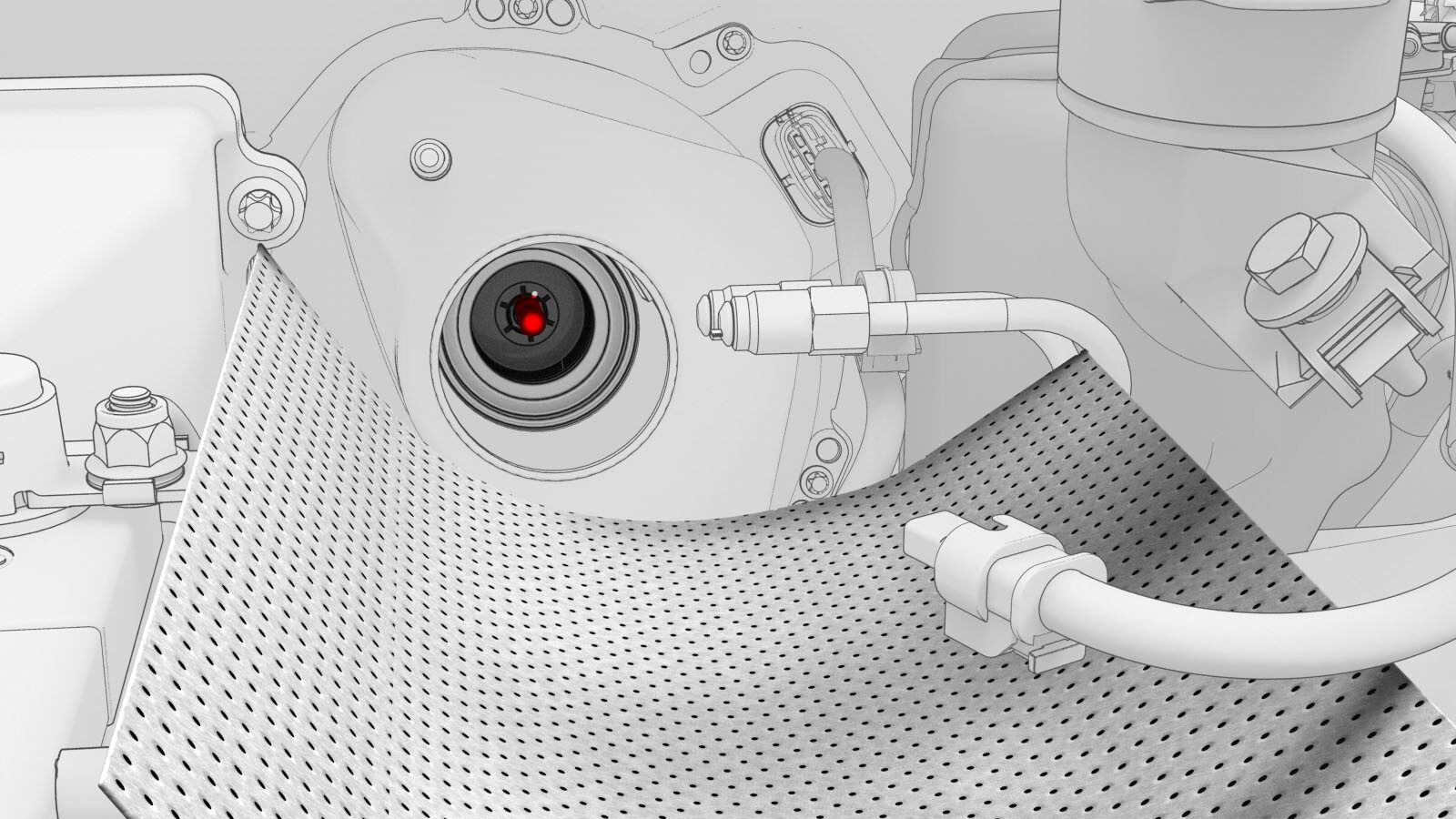

    图 2. 将制动助力器杆与主缸端口对齐
  2. 安装将主缸固定到制动助力器的螺母。
    20 Nm (14.7 lbs-ft)
  3. 取下新制动主缸上的制动管路塞。
  4. 安装将制动管路固定到主缸的螺母。
    16 Nm (11.8 lbs-ft)
  5. 取出制动液储液罐下方的吸水毛巾。
  6. 连接制动液储液罐电气连接器。
  7. 安装前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  8. 安装 LH 和 RH 减震塔盖。请参阅 盖板 - 减震塔 - 左侧（拆卸和更换）。
  9. 安装雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  10. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  11. 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
  12. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  13. Bleed the LH and RH front brake calipers through the brake calipers' inner bleed valves until clean fluid without air bubbles flows out of the caliper.
    注
    It is not necessary to bleed the brake calipers through the outer bleed valves.
    1. Flush the LH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    2. Flush the RH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    3. Bleed the LH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    4. Bleed the RH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    5. Make sure to perform the brake stiffness test. See 制动液排放/冲洗 for details.
  14. 安装前轮毂。请参阅 轮毂（拆卸和安装）。
  15. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  16. 进行道路测试，期间进行多次急刹，确保制动踏板触感及制动性能正常。
    注
    将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
