饰板 - C 柱 - 后部 - 左侧（拆卸和更换）

校正代码 15185102 0.24 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆下第二排座椅 LH 侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  2. 拆下 LH 边梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和更换）。
  3. 拆下 LH C 柱上部饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。

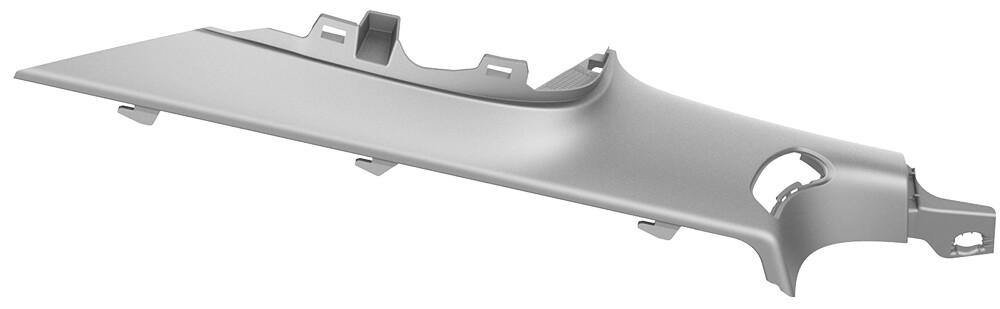

  4. 松开将 LH C 柱后部饰板固定到车身的夹子和锁片，然后将此饰板移到一旁。

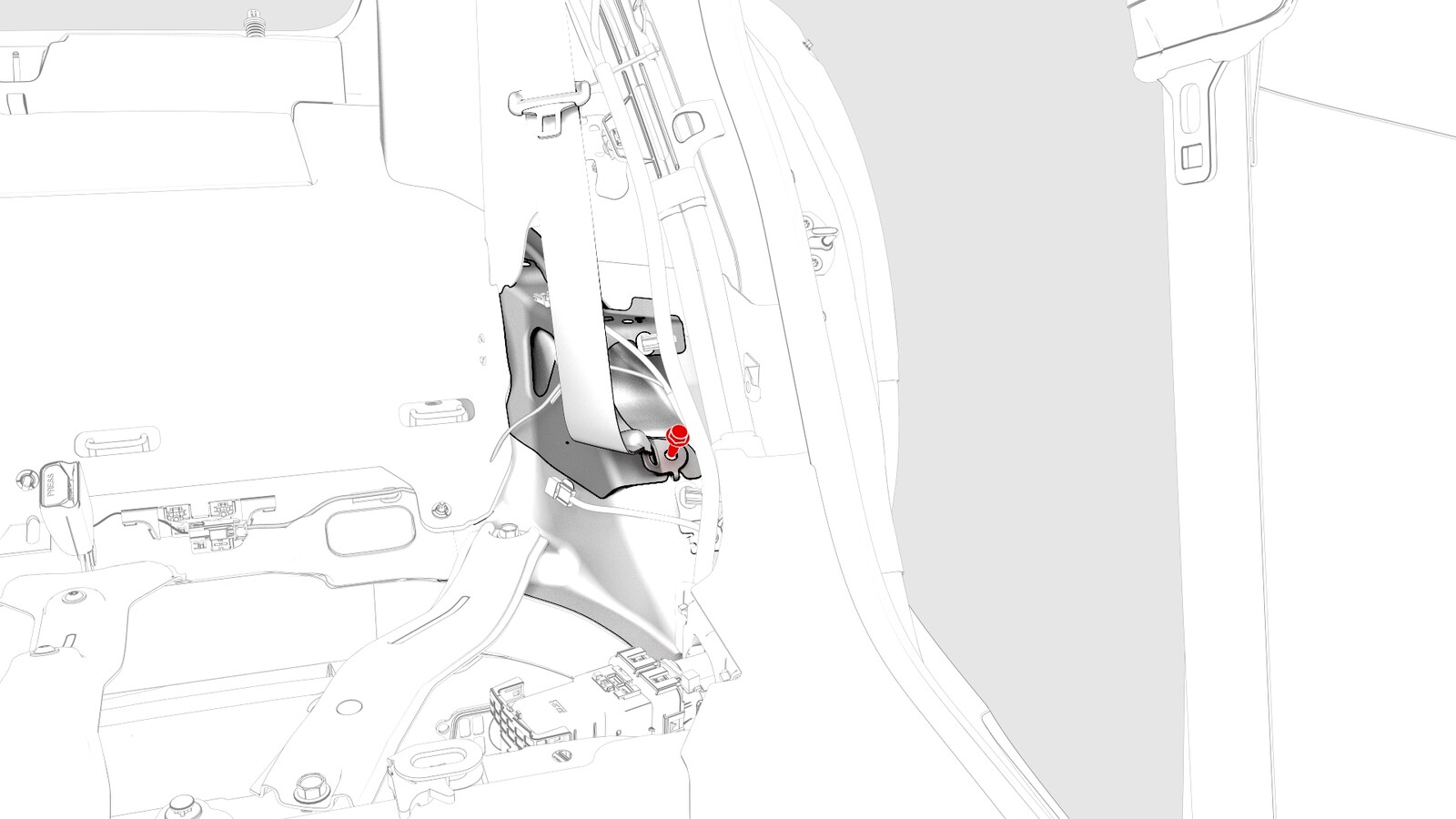

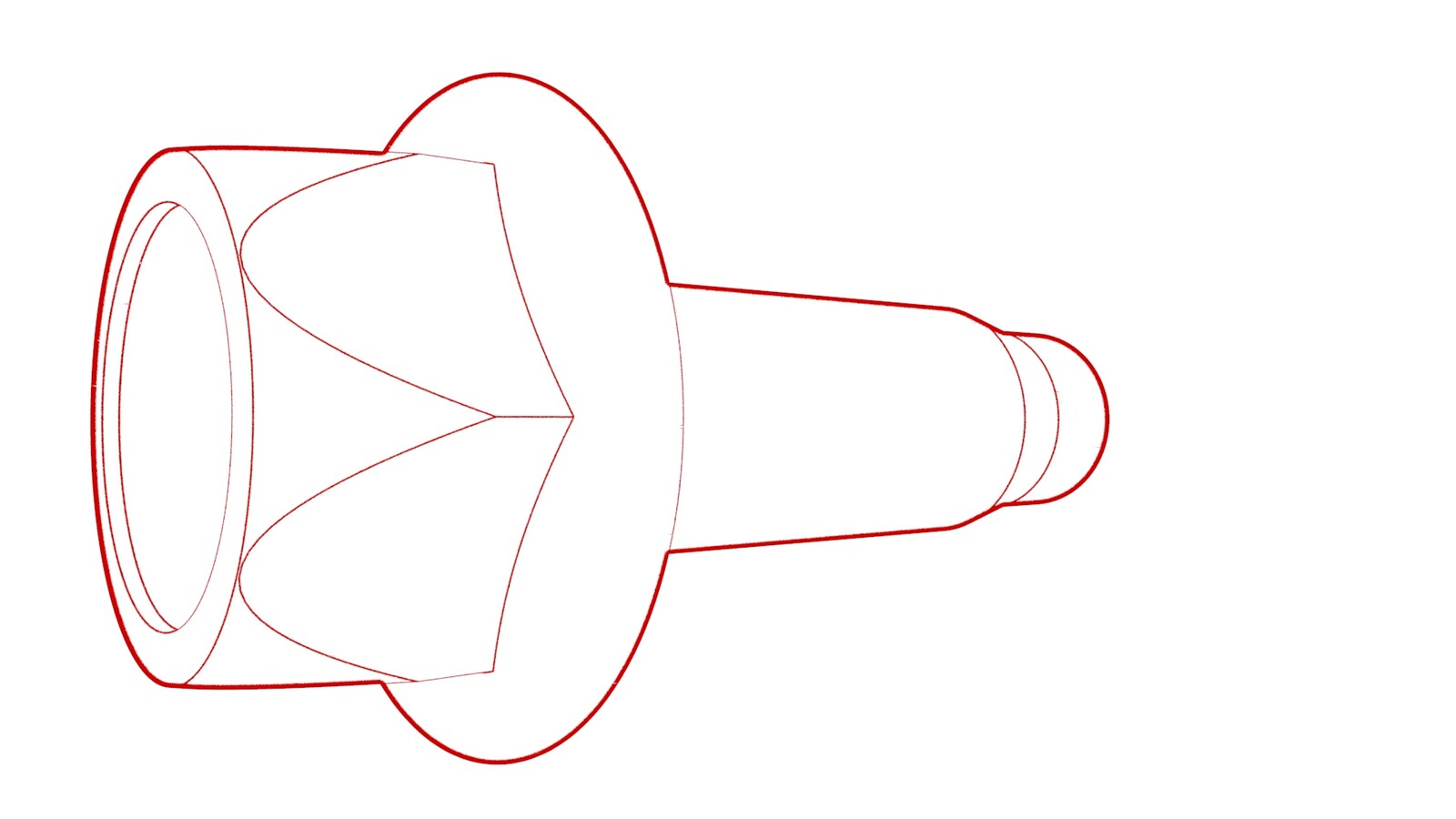

  5. 拆下并弃用将下部座椅安全带锚固定到车辆的螺栓。
  6. 松开将座椅安全带边条固定到 LH C 柱后部饰板的边条夹，然后将边条滑下座椅安全带。
  7. 将座椅安全带穿过 LH C 柱后侧饰板，然后从车上拆下饰板。
    注

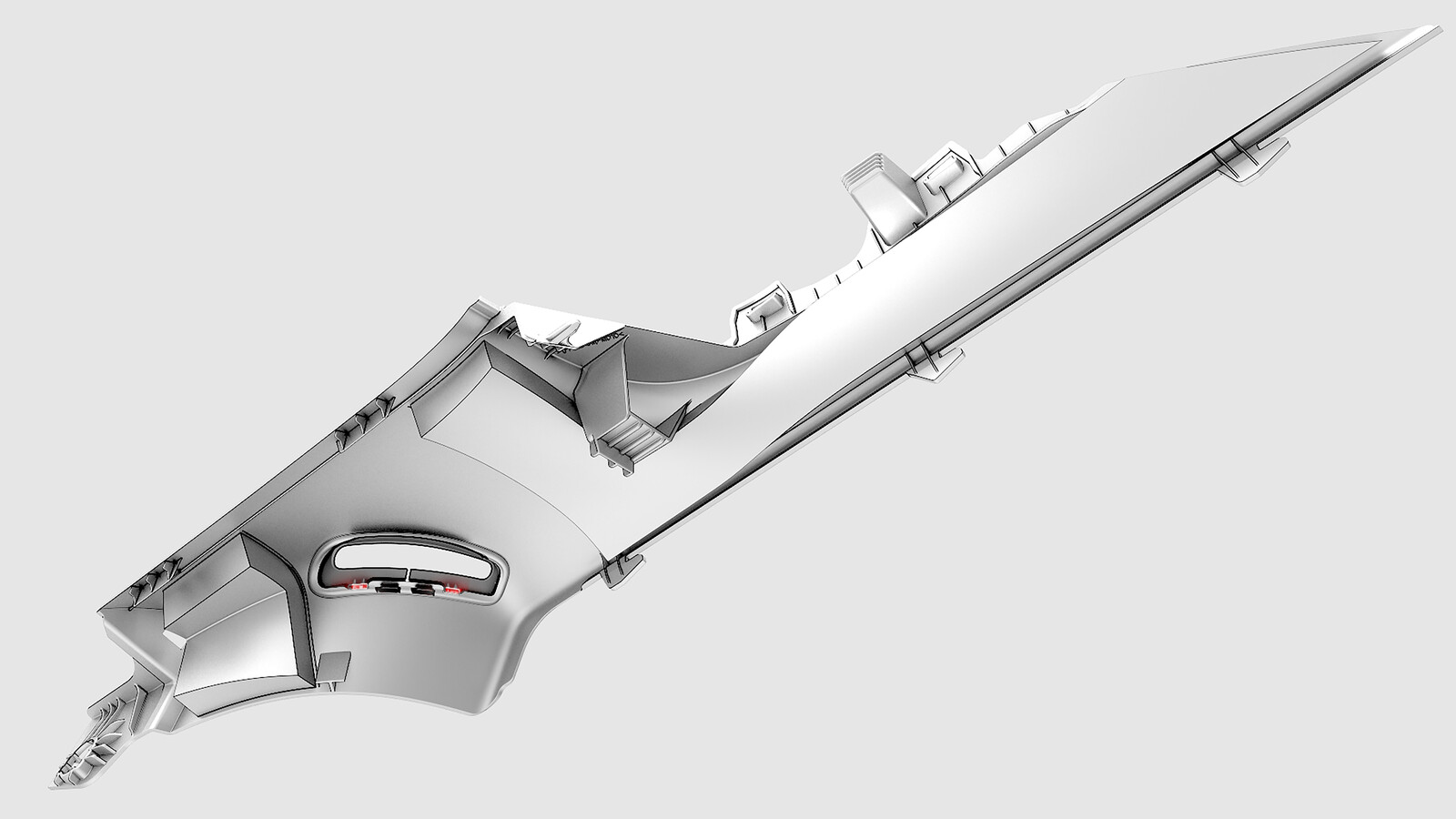

    从 LH C 柱上拆下剩余的 LH C 柱后部饰板夹，如果稍后需要安装 LH C 柱后部饰板，则请从饰板上拆下全部夹子。

安装

  1. 如果重复使用同一块 LH C 柱后部饰板，请将新夹子安装到饰板上。
  2. 将座椅安全带穿过 LH C 柱后饰板。
  3. 将座椅安全带边条滑上座椅安全带，然后拧紧将座椅安全带边条连接到 LH C 柱后饰板的边条夹。
  4. 安装新螺栓，以便将下部座椅安全带锚固定到车辆。
    30 Nm (22.1 lbs-ft)
  5. 先将 LH C 柱后部饰板上最后面的锁片滑入车身，接着将最前面的锁片推向后侧，然后拧紧将 LH C 柱后部饰板固定到车身的夹子和锁片。
  6. 安装 LH C 柱上部饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  7. 安装 LH 边梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和更换）。
  8. 安装第二排座椅 LH 侧承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  9. 安装第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
