U 型夹销 - 制动器（拆卸和更换）

校正代码 33253102 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1108272-00-B 变流器逻辑连接器盖，3DU

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  3. 将左前座椅向后移动。
  4. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。

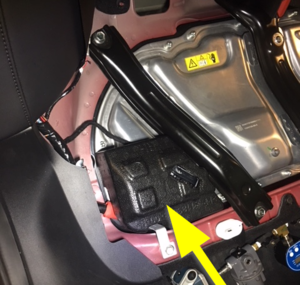

  5. 拆卸高压电池仓上的 12V 盖。

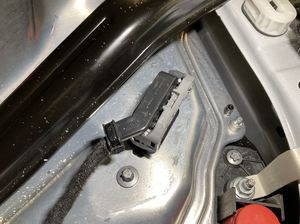

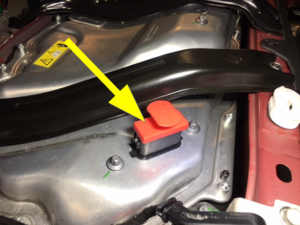

  6. 断开高压控制器逻辑连接器，然后安装逻辑盖。
  7. 拆卸制动灯开关。请参阅开关 - 制动灯（拆卸和更换）。
  8. 拆卸制动器 U 型夹销的开口销。

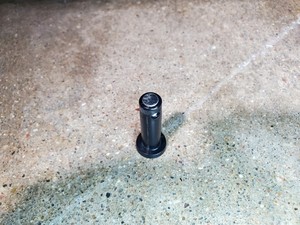

  9. 将 U 型夹销从制动踏板总成上拆下。

安装

  1. 将制动踏板与 iBooster 杆对齐，然后将 U 型夹销安装到制动踏板总成上。
  2. 安装制动器 U 型夹销的开口销。
  3. 安装制动灯开关。请参阅开关 - 制动灯（拆卸和更换）。
  4. 拆卸逻辑盖，然后连接高压控制器逻辑连接器。
  5. 安装高压电池仓上的 12V 盖。
  6. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  7. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  8. 升起所有车窗，关闭所有车门。
