传感器 - 驻车距离 - 外 - 前(拆卸和更换)
校正代码 17271022 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注
外侧驻车距离传感器为 S1、S2、S5 和 S6。内侧驻车距离传感器为 S3 和 S4。请参阅 传感器 - 驻车距离 - 内 - 前(拆卸和更换)
拆卸
- 拆下与所维修的前部外侧驻车传感器距离最近的前车轮。请参阅轮毂总成(拆卸和安装)。
- 将车辆举升到适宜的作业高度。
- 拆下与所维修的驻车传感器距离最近的前轮拱内衬。请参阅轮拱内衬 - 前 - LH(拆卸和更换)。
-

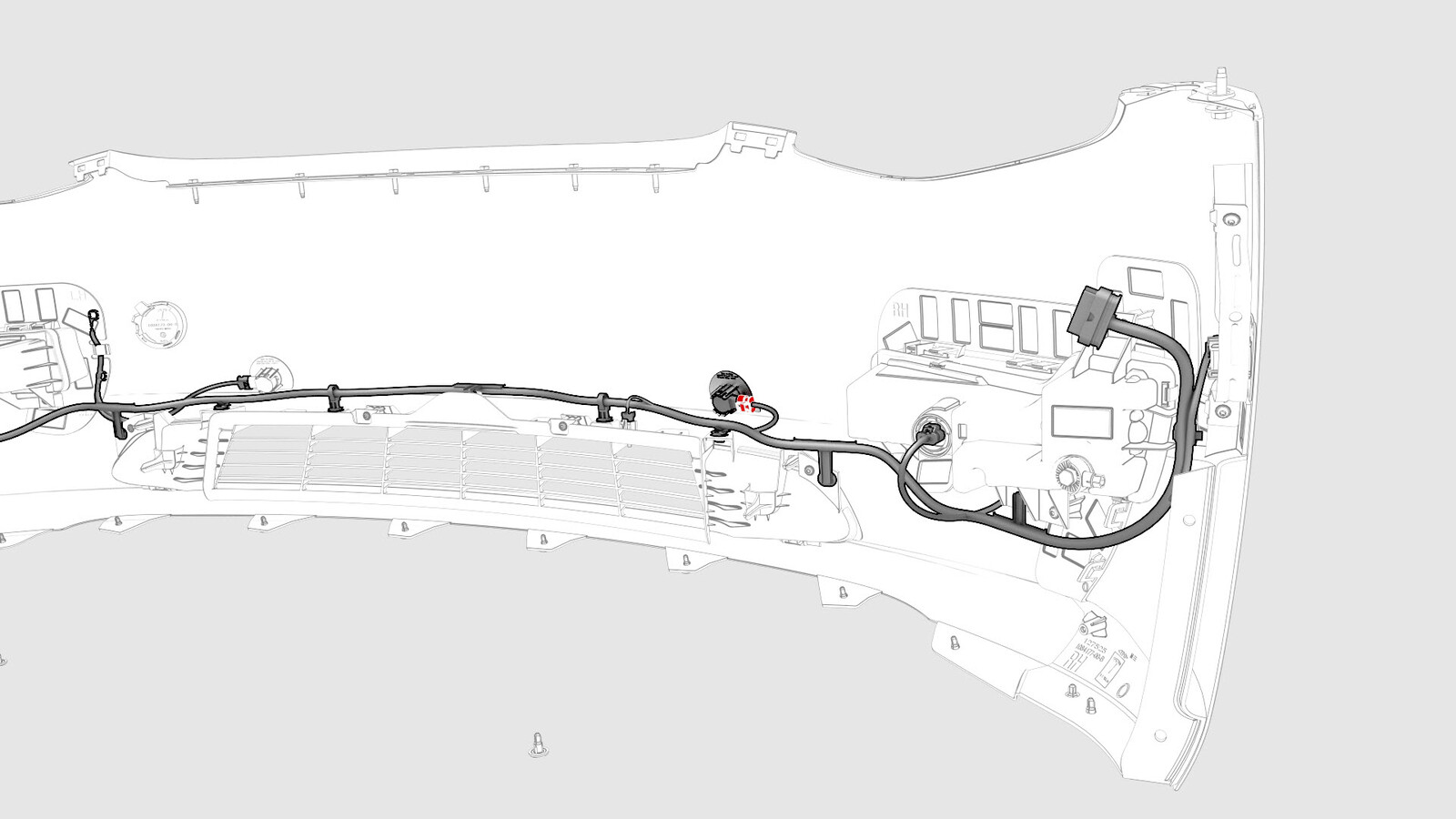

将电气线束与驻车传感器断开。
警告如果连接器上有红色锁片, 切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
- 松开将前驻车距离传感器固定到前饰板的锁片(2 个),然后将传感器从饰板上拆下。
安装
安装程序与拆卸程序相反,以下各项除外:
将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
请参阅零件目录以确定安装在车辆上的驻车传感器的类型。如果车辆配备 Tesla USS,请按所列顺序运行以下 Toolbox 3.0 例程:
- TEST-RESET_PARKSearch for routine in ToolboxPARK UDS ECU Reset
- PROC_USM_FRONT_PROGRAM-USS-ADDRESSESSearch for routine in ToolboxProgram Front Ultrasonic Sensor AddressesDriver Assist / Sensors - Program Front USS
