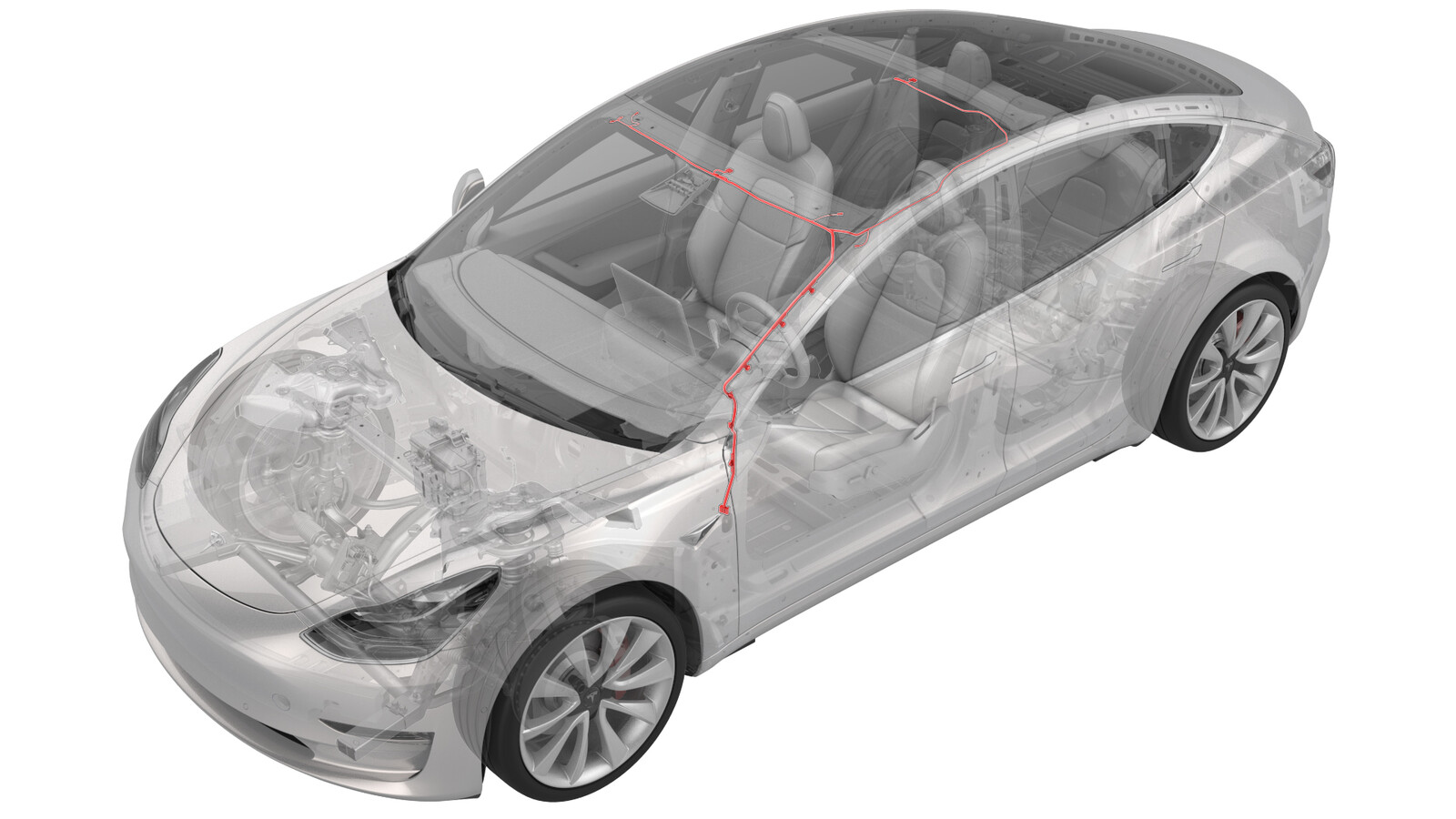

线束 - 顶篷（拆卸和更换）

校正代码 17102502 0.96 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下顶篷。请参阅顶篷（不带加热泵款）（拆卸和安装）。

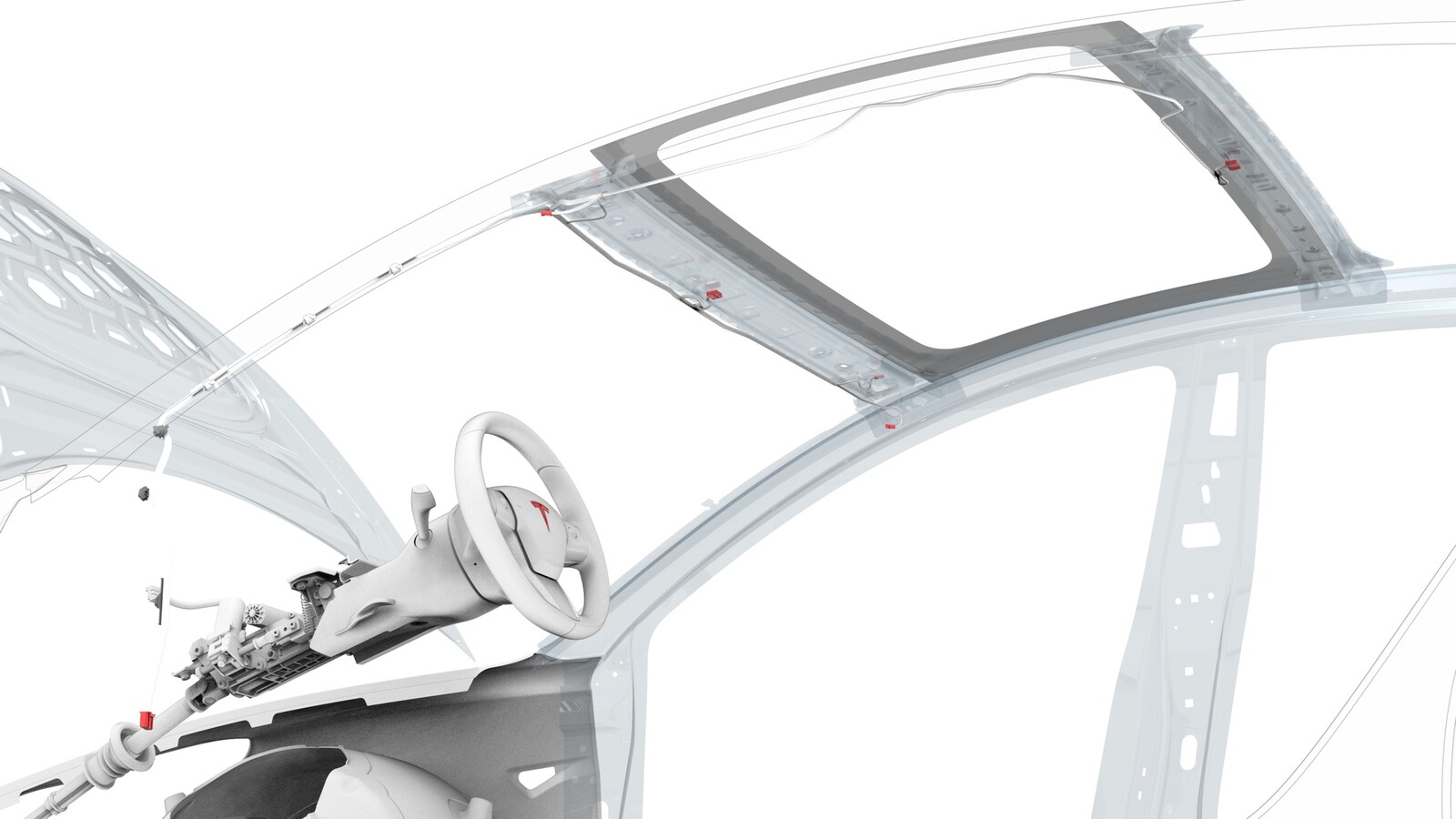

  2. 断开电气线束与 LH 顶蓬高频扬声器连接器的连接。
  3. 断开电气线束与车顶前部控制台连接器之间的连接。
  4. 断开电气线束与 RH 顶蓬高频扬声器连接器的连接。
  5. 断开电气线束与车顶后部控制台连接器之间的连接。
  6. 分开将顶蓬线束固定到顶蓬的胶水粘合点 (x6)。
  7. 松开将顶蓬线束固定到顶蓬的夹子，然后从顶蓬上拆下线束。

安装

安装程序与拆卸程序相反，以下各项除外：

  • 使用胶枪将顶蓬线束固定到顶蓬上。留出胶水凝固的时间。
