灯 - 雾 - 前（调整）

校正代码 17404000 0.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

程序

此程序需要使用专业工具：

  • 1133569-00-A 卡子拆卸钳

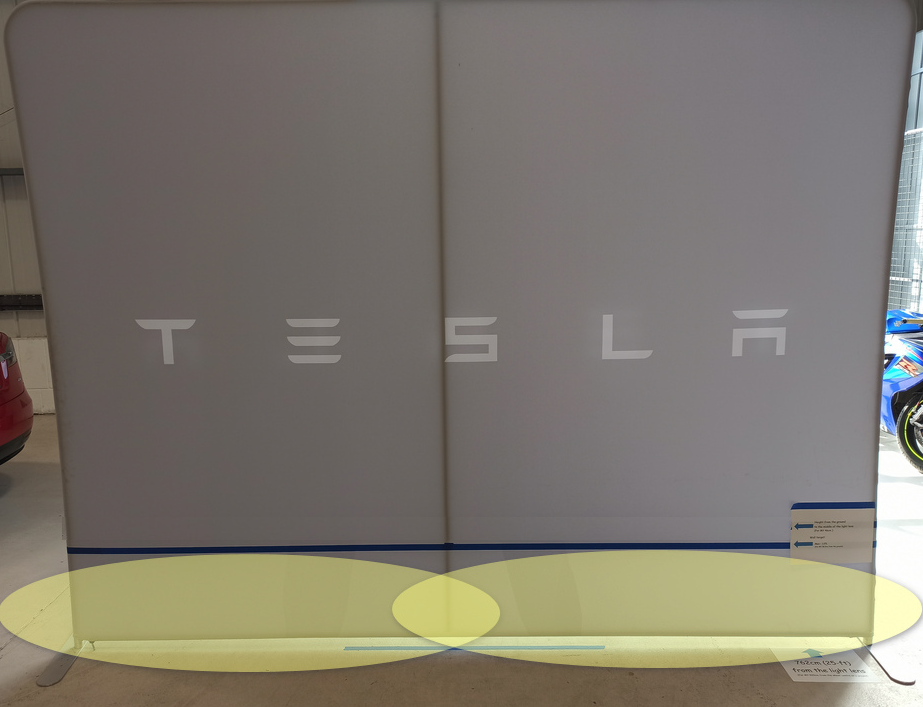

  1. 在墙壁上，从地板开始测量 14.5 英寸（36.8 厘米），然后在墙壁上垂直粘贴一条长 1 英寸的遮蔽胶带以标记测量结果。
  2. 从墙壁开始测量 25 英尺（7.62 米），然后向地板上粘贴一小条长 1 英寸的遮蔽胶带以标记测量结果。
  3. 垂直于墙壁停放车辆，将车辆前饰板与地板上的遮蔽胶带对齐。

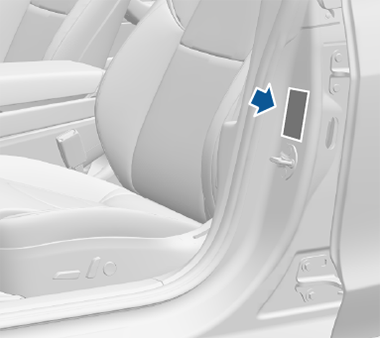

  4. 确保 4 个轮胎均充气至建议的设置值。请参阅胎压。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿坐在车内，因为这可能会影响雾灯的高度。
  5. 确保车辆已启动，并且已通过点击车辆中央显示器将外部车灯设置为“开启”或“自动”：控制 > 快速控制 > 外部车灯。
  6. 通过点击车辆中央显示器打开雾灯：控制 > 快速控制 > 雾灯。

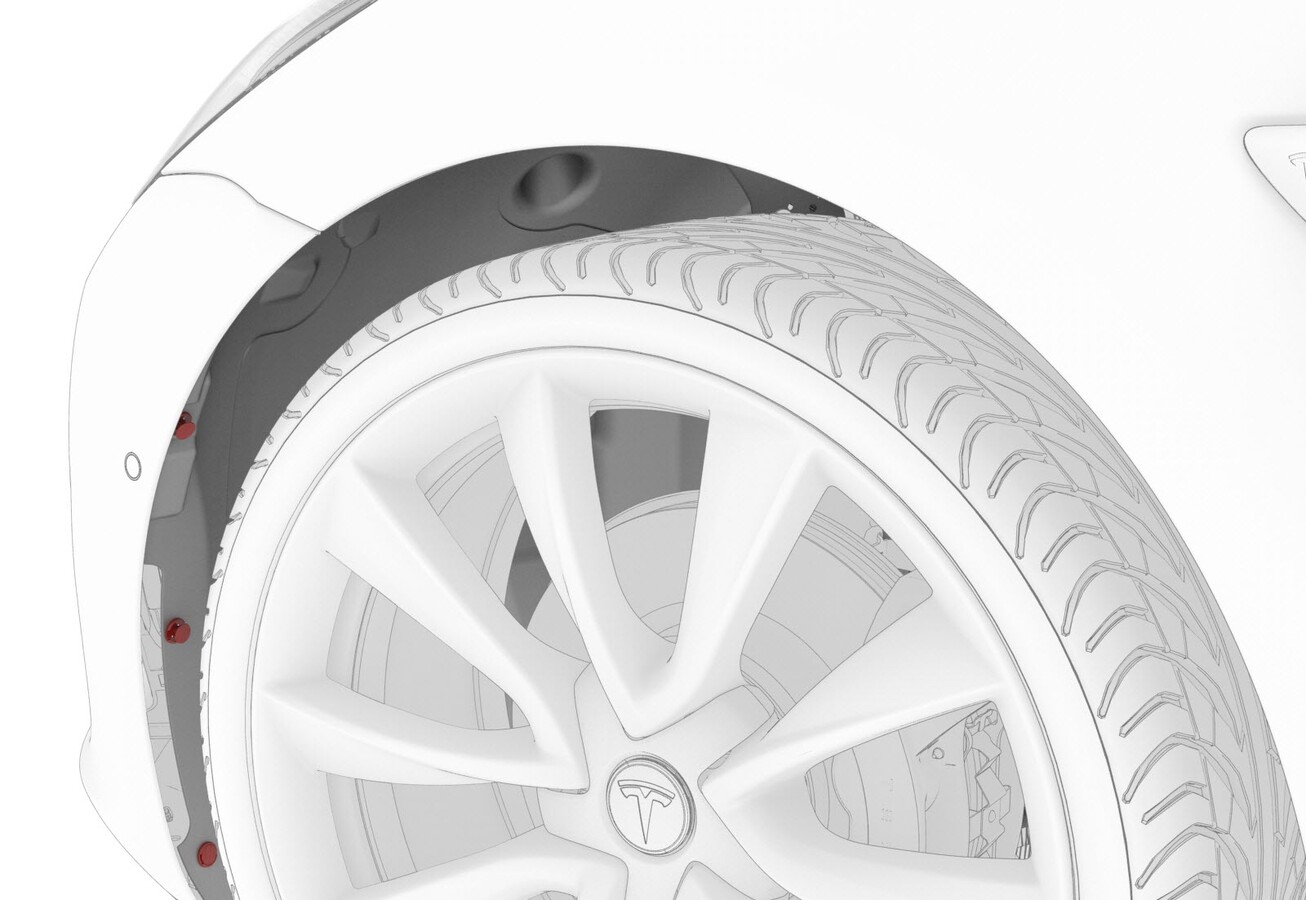

  7. 松开将 LH 前轮拱内衬固定到车辆的卡扣 (x3)。

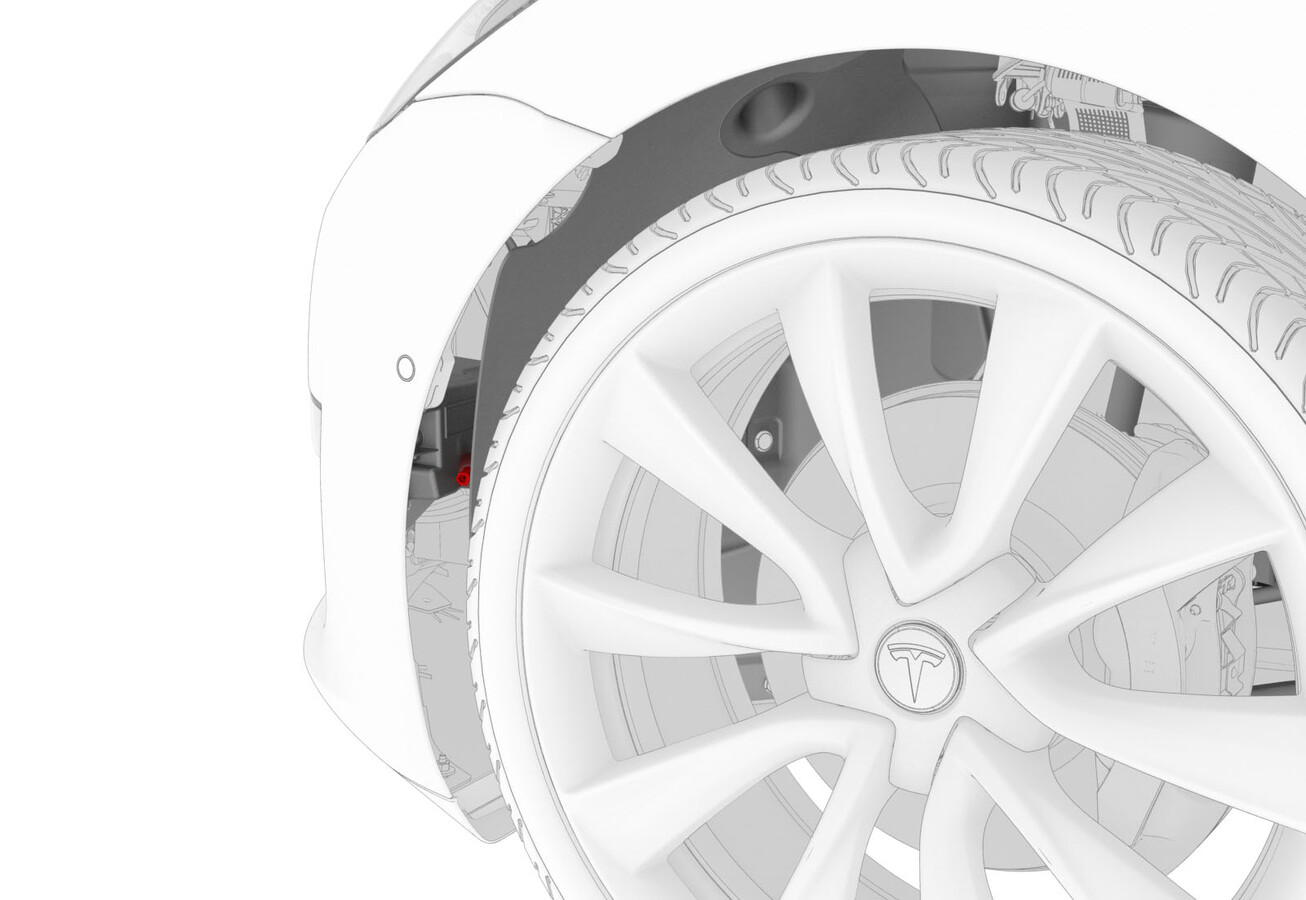

  8. 打开轮拱内衬，以便检修 LH 雾灯调节器。

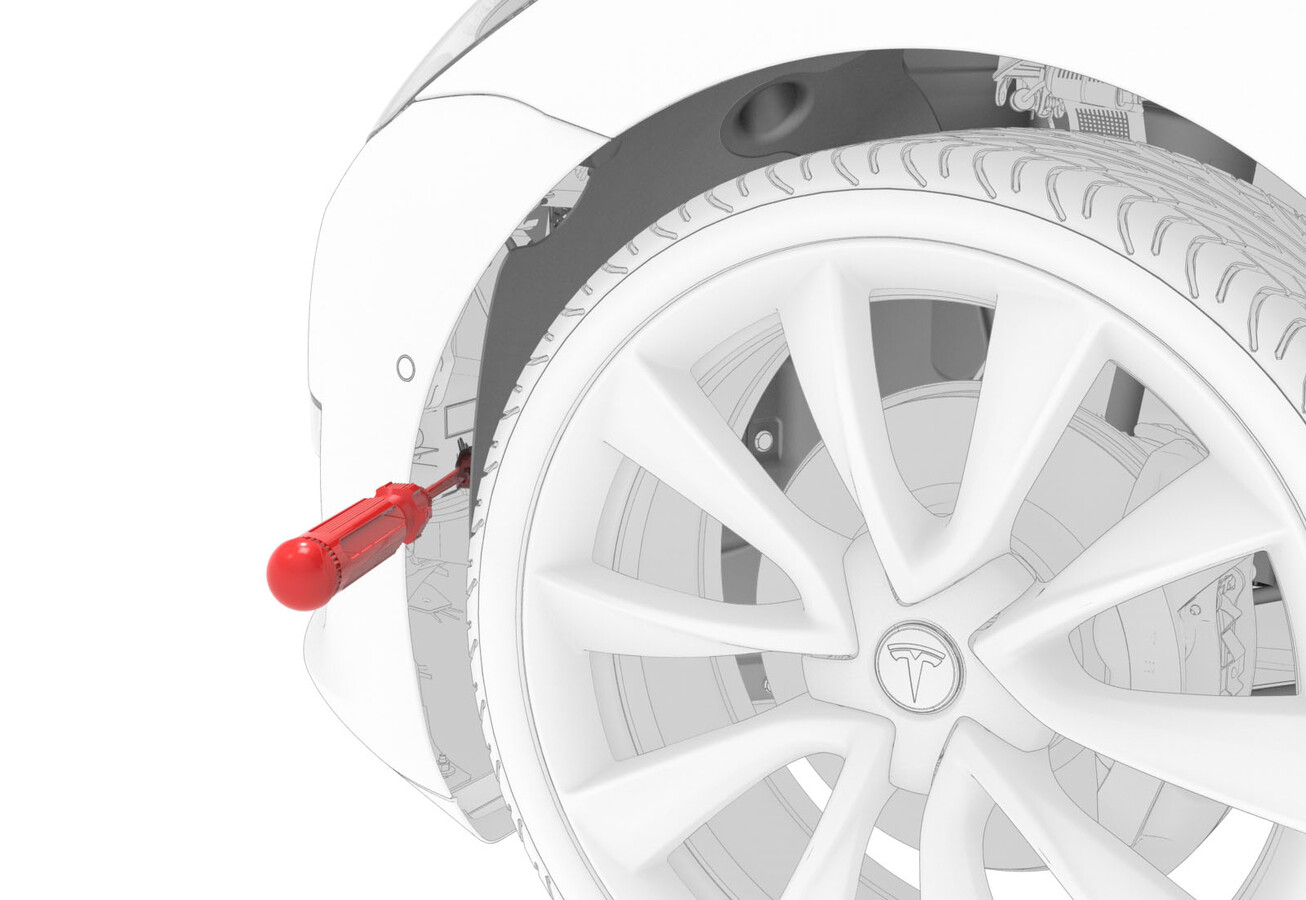

  9. 向调节器中插入一个 2 号十字槽头（100 毫米/4 英寸）螺丝刀，然后垂直调节雾灯至规格范围。

    墙壁目标：最大值 - 25 英尺处 3.0 英寸，最小值 - 25 英尺处 4.5 英寸；ECE 和 SAE 目标：最大值 - 0.60 度，最小值 - 0.85 度。

  10. 针对 RH 雾灯重复第 7-8 步。
  11. 重新安装将 LH 前和 RH 前轮拱内衬固定到饰板的卡扣 (x3)。
  12. 使用车辆中央显示器关闭雾灯：控制 > 快速控制 > 雾灯。

使用大灯测试仪调节雾灯

此程序需要使用专业工具：

  • 1133569-00-A 卡子拆卸钳
  • 1133367-00-A 前照灯测试仪，Beissbarth, Model 815
可以使用大灯测试仪工具，在大灯调节程序中测试和调节雾灯。请参考车辆的大灯调节程序： 17400100 0.10 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
  1. 将车辆停放在水平面上。
  2. 确保 4 个轮胎均充气至建议的设置值。请参阅胎压。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿坐在车内，因为这可能会影响雾灯的高度。
  3. 打开车辆 LH 前门。
  4. 在触摸屏上点击相关的“打开”按钮，或在手机应用程序上点击前备箱按钮，从而释放车辆的前备箱盖。
  5. 松开将 LH 前轮拱内衬固定到车辆的卡扣 (x3)。
  6. 确保车辆已启动，并且已通过点击车辆中央显示器将外部车灯设置为“开启”或“自动”：控制 > 快速控制 > 外部车灯。
  7. 通过点击车辆中央显示器打开雾灯：控制 > 快速控制 > 雾灯。
  8. 设置大灯测试仪，Beissbarth，Model 815 (1133367-00-A)。请参阅以下操作之一：
    Informational PurposesAn informational icon, calling your attention
    注
    使用大灯测试仪工具底座上的旋钮调平工具。要调平工具，气泡必须完全位于中央圆环内。
  9. 单击 OK。
  10. 在大灯测试仪工具的“Settings1 Fog Light”屏幕上，将 Inclinat. 设为 -1.0%。
  11. 在大灯测试仪工具的“Settings2 Fog Light”屏幕上，选择 Yes 设置雾灯测试。
  12. 在大灯测试仪工具的“Settings2 Fog Light”屏幕上，选择 LED。
  13. 单击 OK。
  14. 在大灯测试仪工具上，选择屏幕右下角的 Laser 图标。

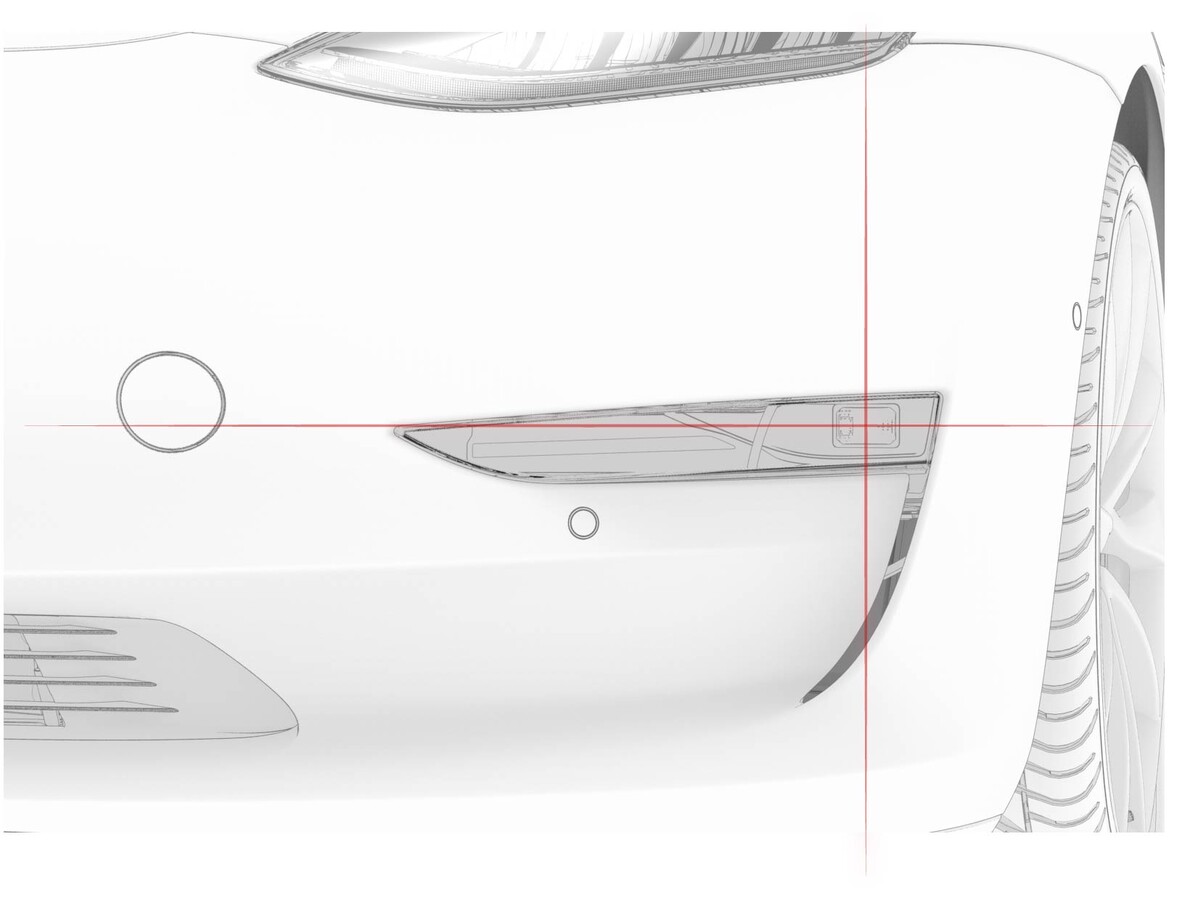

  15. 调节大灯测试仪工具水平和垂直位置，将大灯激光引导十字光标置于 LH 雾灯中心的上方。
    Informational PurposesAn informational icon, calling your attention
    注
    大灯测试仪工具应放置在距 LH 雾灯玻璃表面约 300 毫米处。根据需要调节大灯测试仪工具的高度，使其与雾灯的中心点匹配。测试仪的工作范围是 200-500 毫米。
  16. 关闭激光引导。
  17. 要开始雾灯测试，请在大灯测试仪工具触摸屏上选择 LH 雾灯图标，然后选择屏幕底部的雾灯按钮。
  18. 打开轮拱内衬，以便检修 LH 雾灯调节器。
  19. 向调节器中插入一个 2 号十字槽头（100 毫米/4 英寸）螺丝刀，然后垂直调节雾灯至规格范围。
  20. 在大灯测试仪工具上，选择 Save 以记录结果。
  21. 将大灯测试仪工具移向 RH 雾灯并重复第 14 步至第 20 步。
  22. 测试完两个雾灯后，再次选择大灯测试仪工具上的 Save 图标以查看测试结果。
  23. 重新安装将 LH 前和 RH 前轮拱内衬固定到饰板的卡扣 (x3)。
  24. 使用车辆中央显示器关闭雾灯：控制 > 快速控制 > 雾灯。
  25. 关闭前备箱盖。
  26. 关闭 LH 前车门。
