制动软管 - 挠性 - 后 - 左侧（拆卸和更换）

校正代码 33030502 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1079041-00-A 爪型扩口螺母套件
警告
Upon installation, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
警告
Brake fluid dissolves paint. Have clean towels and plenty of water standing by to wash spilled brake fluid off painted surfaces.
注
本程序适用于高性能版和非高性能版后制动器。
注
根据当地的环境法规处理使用过的制动液。
  • 2026-02-19: 添加了一个警告。
  • 2025-09-29: 更正了顺序错误的步骤。添加了调整举升机上车辆的步骤以及安装时磨合制动器的步骤。

拆卸

  1. 断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
  2. 拆下 LH 后车轮。请参阅 轮毂（拆卸和安装）。
  3. 将机油排放容器放在左后制动软管下方。
  4. 从位于震动软管支架上的制动软管拆下制动管路管束螺母，使制动液排空。

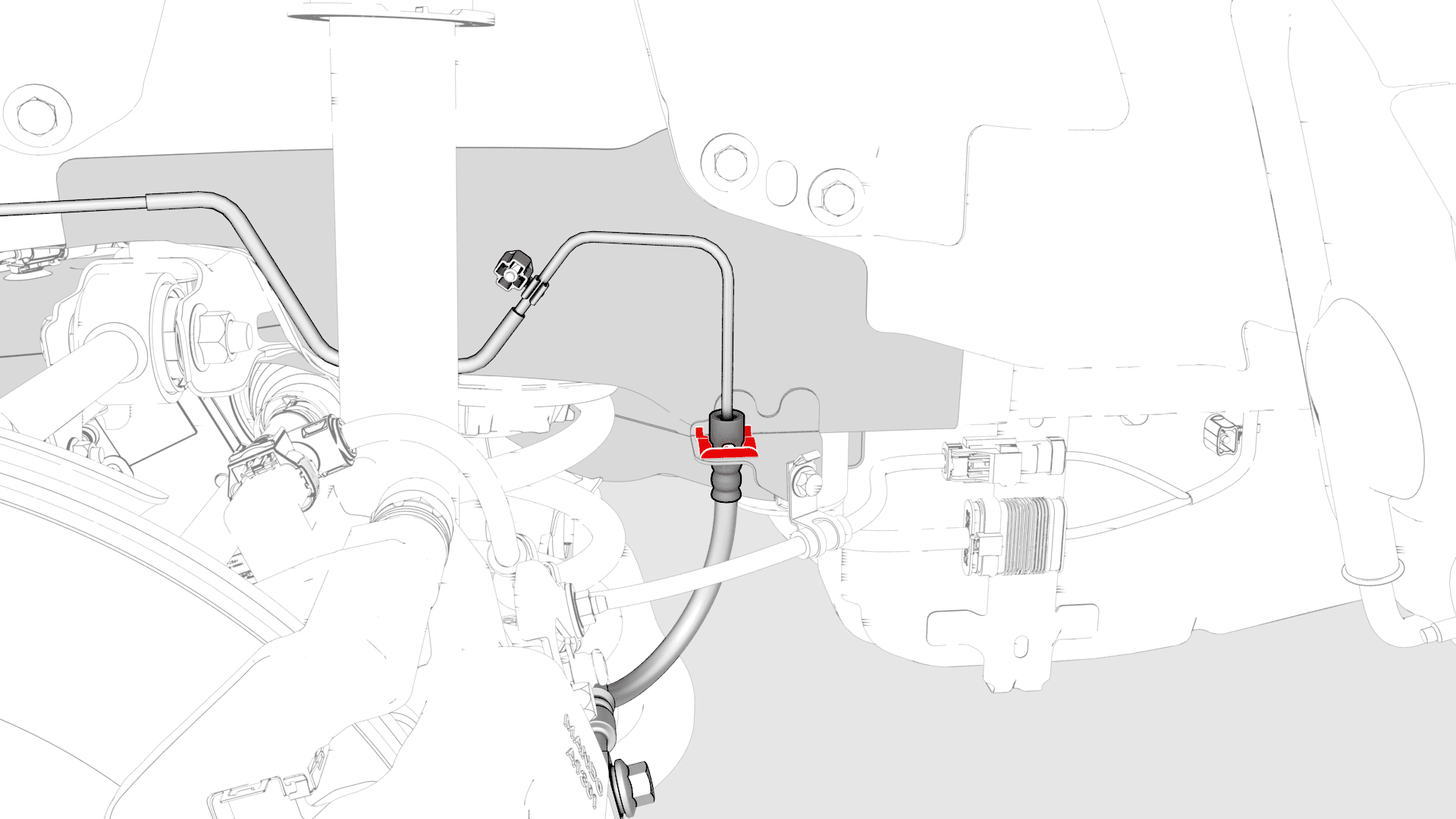

  5. 松开连接制动软管和震动软管支架的夹子，然后从支架上取下软管。
  6. 将机油排放容器放在制动钳下方。

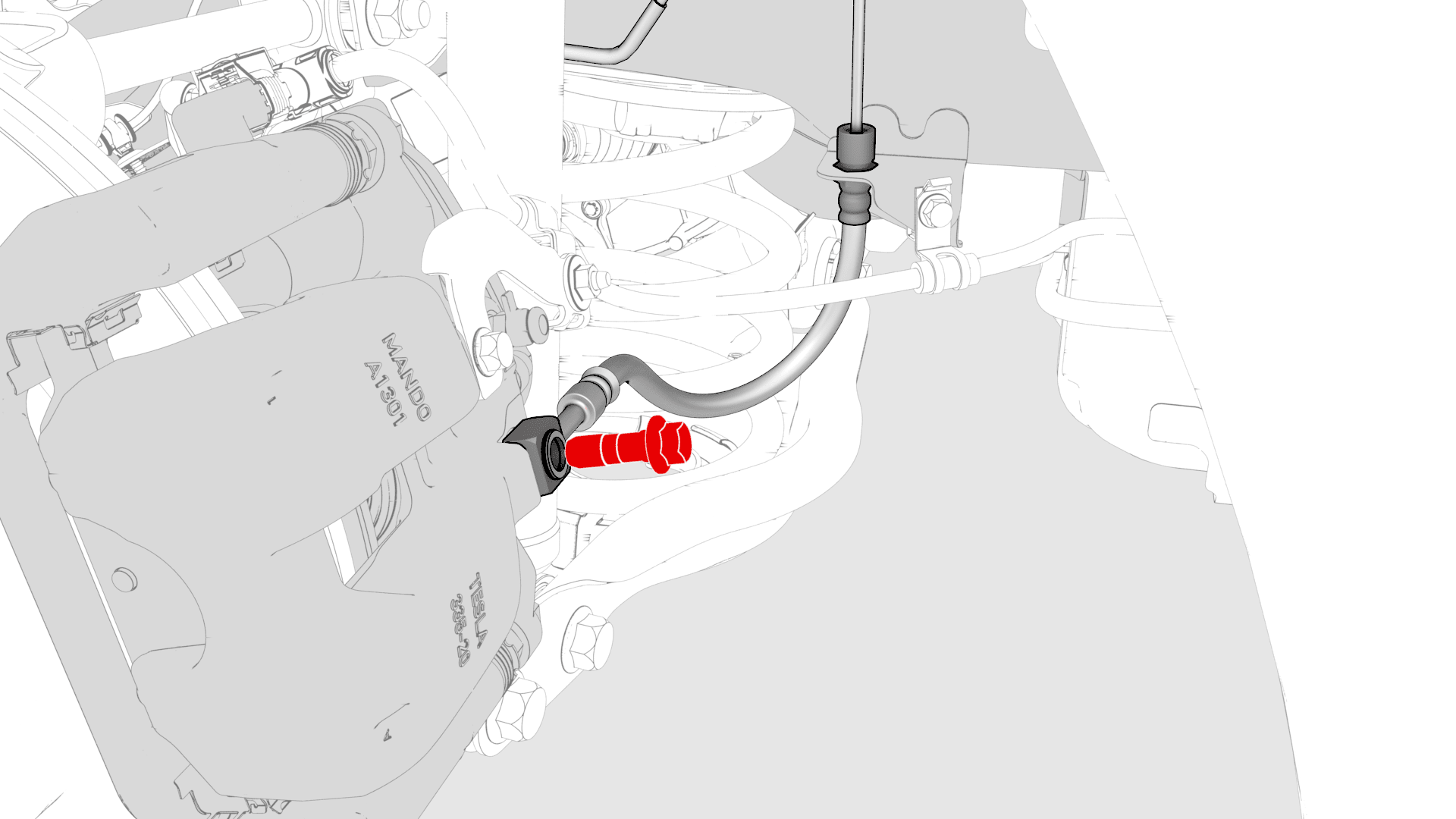

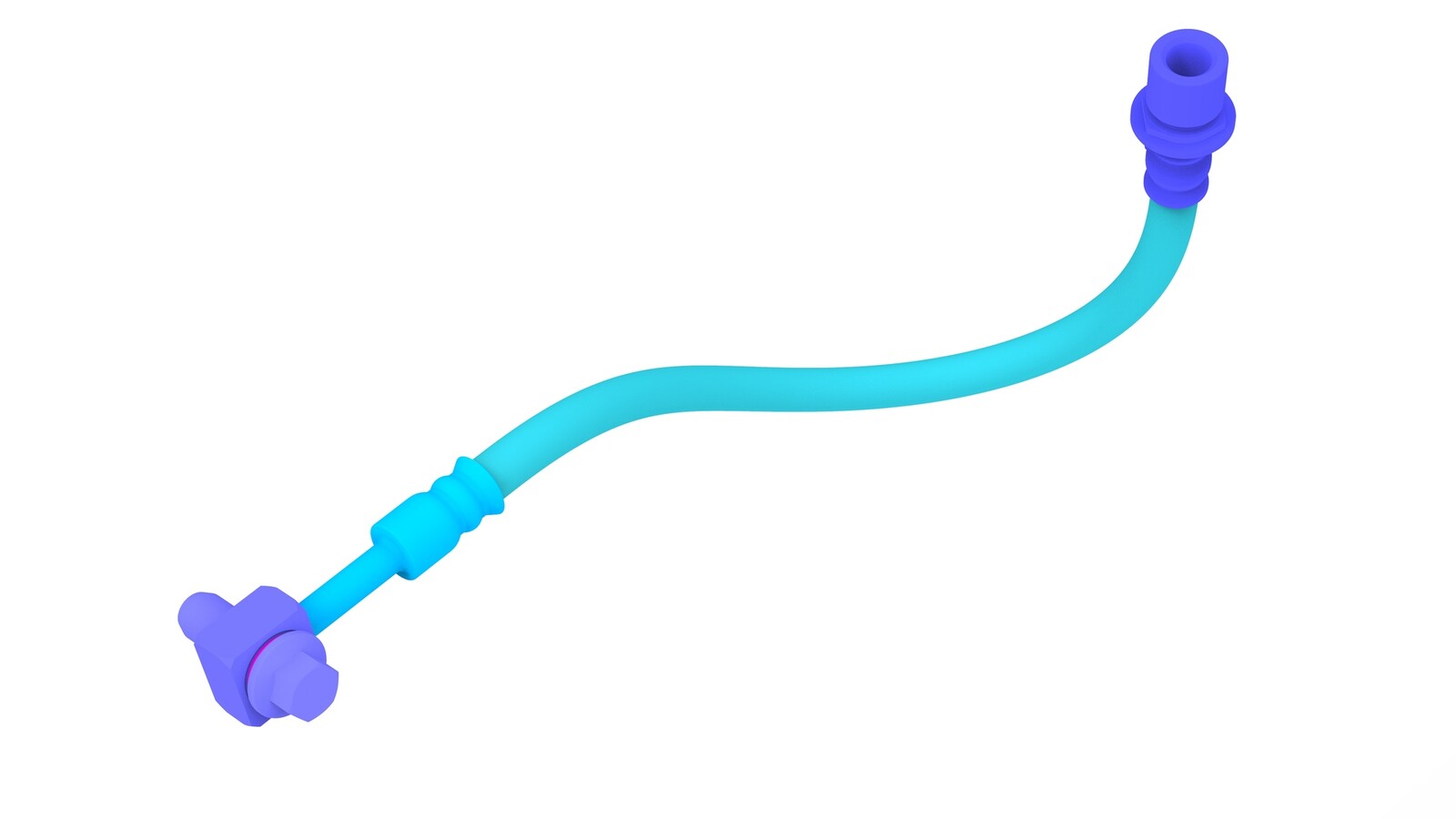

  7. 拆下将挠性制动软管固定到制动钳的螺栓，然后将软管从车上拆下。
    注

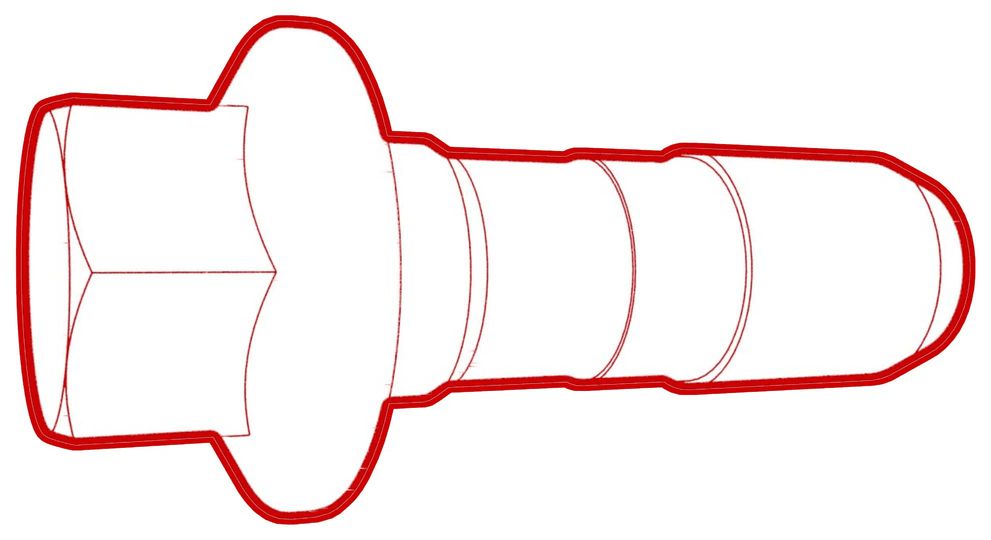

    螺栓和垫圈 (x2) 是固定的，不能重复使用。如果螺栓已松脱或拆下，则需更换软管总成。

安装

  1. 将左后挠性制动软管放在车上，然后安装将软管固定到左后制动钳的螺栓。
    42 Nm (31.0 lbs-ft)
    警告
    Upon installation, make sure that the flexible brake hose is not twisted and can bend forward. The flexible brake hose must not make contact with the wheel arch liner when the vehicle is lowered.
    注
    新软管总成上已装有螺栓和垫圈。
    注
    在制动管路两侧分别安装一个垫圈。注意请勿堆叠垫片。
    注
    紧固后，使用油性记号笔标记紧固件。
  2. 将制动软管安装到震动软管支架上，然后紧固连接软管和支架的夹子。
  3. 将制动管路插入震动软管支架上的制动软管中，然后使用爪形加长件将制动管路管束螺母安装到制动软管上。
    16 Nm (11.8 lbs-ft)
  4. 移走车辆下方的机油排放容器。
  5. 部分降下车辆，将其置于锁止位。请参阅举升车辆 - 双柱举升机。
  6. 排放已维修过制动软管的制动钳。请参阅制动液排放 - 单个制动钳。
  7. 安装 LH 后车轮。请参阅 轮毂（拆卸和安装）。
  8. 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
  9. Perform a road test and burnish the brake pads. See 制动片 - 磨合.
    注
    Ensure proper brake pedal feel and brake performance.
    注
    Add correction code 33013000 as a separate activity to the SV.
