闩锁 - 卷带 - 后备箱(拆卸和更换)

校正代码 11355012 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

扭矩规格

表 1. 扭矩规格闩锁 - 卷带 - 后备箱(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将行李箱拉紧闩锁固定到行李箱盖的螺栓
8 Nm (5.9 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下电动行李箱锁盖。请参阅盖板 - 闩锁 - 电动后备箱(拆卸和更换)

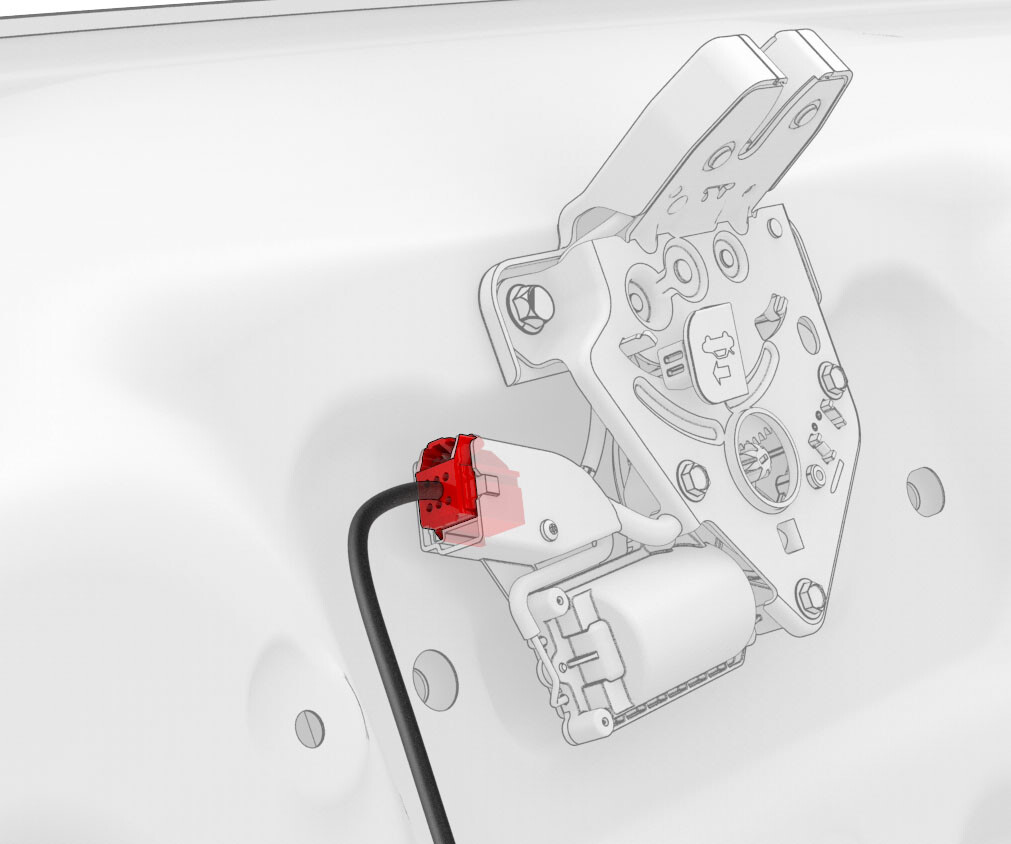

  2. 断开电气线束与行李箱拉紧闩锁的连接。

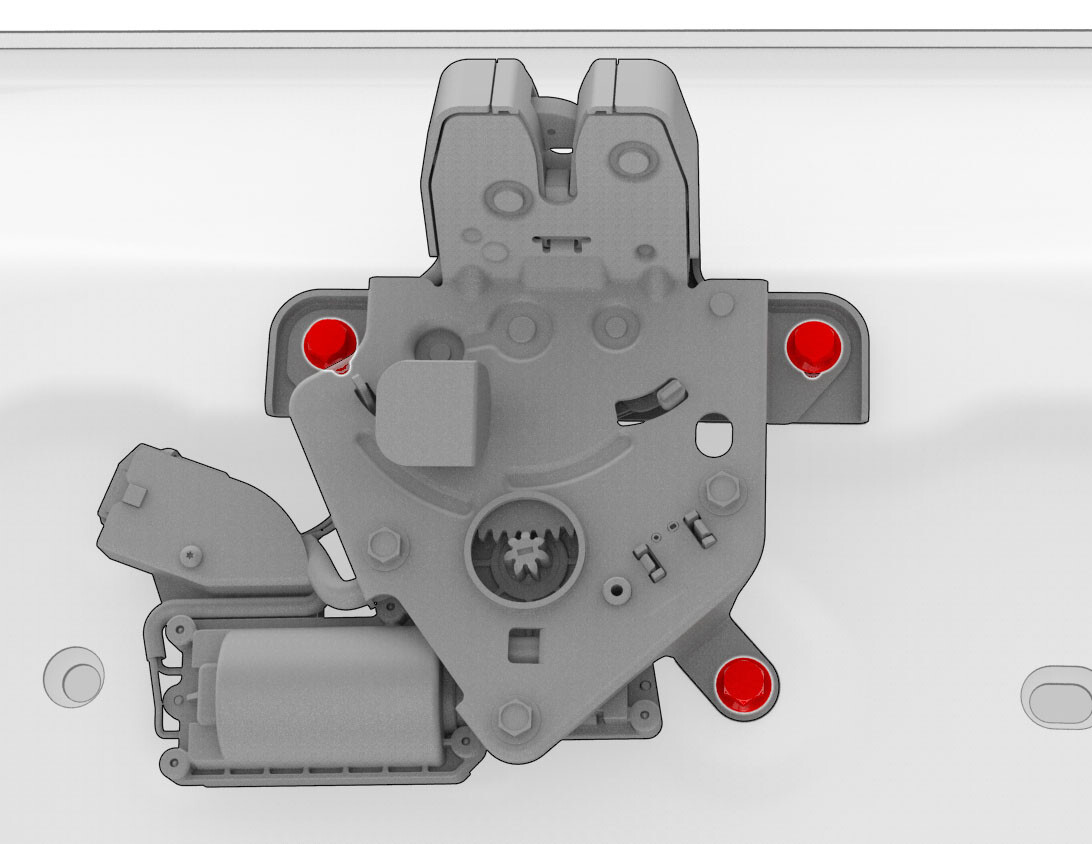

  3. 拆卸将后备箱卷带闩锁固定到后备箱盖的螺栓,然后向下滑动闩锁以松开锁片并拆下闩锁。
    8 Nm (5.9 lbs-ft)
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

安装

安装程序与拆卸程序相反。
