机油泵 - 前驱动电机（拆卸和更换）

校正代码 39301602 0.90 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 4 月 5 日：更新了变速箱油信息并附上了链接。
  • 2024 年 2 月 27 日：将变速箱油更新为 KAF 1。
设备：
  • 1081765-00-A 3/4 吨托臂支架

拆卸

  1. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  2. 排放前驱动单元变速箱油。请参阅变速箱油 - 前驱动电机（排放和重新加注）。
    注
    Tesla 建议在拆下机油滤清器后立即更换新的机油滤清器。凡存在明显腐蚀或泄漏的机油滤清器都必须更换。

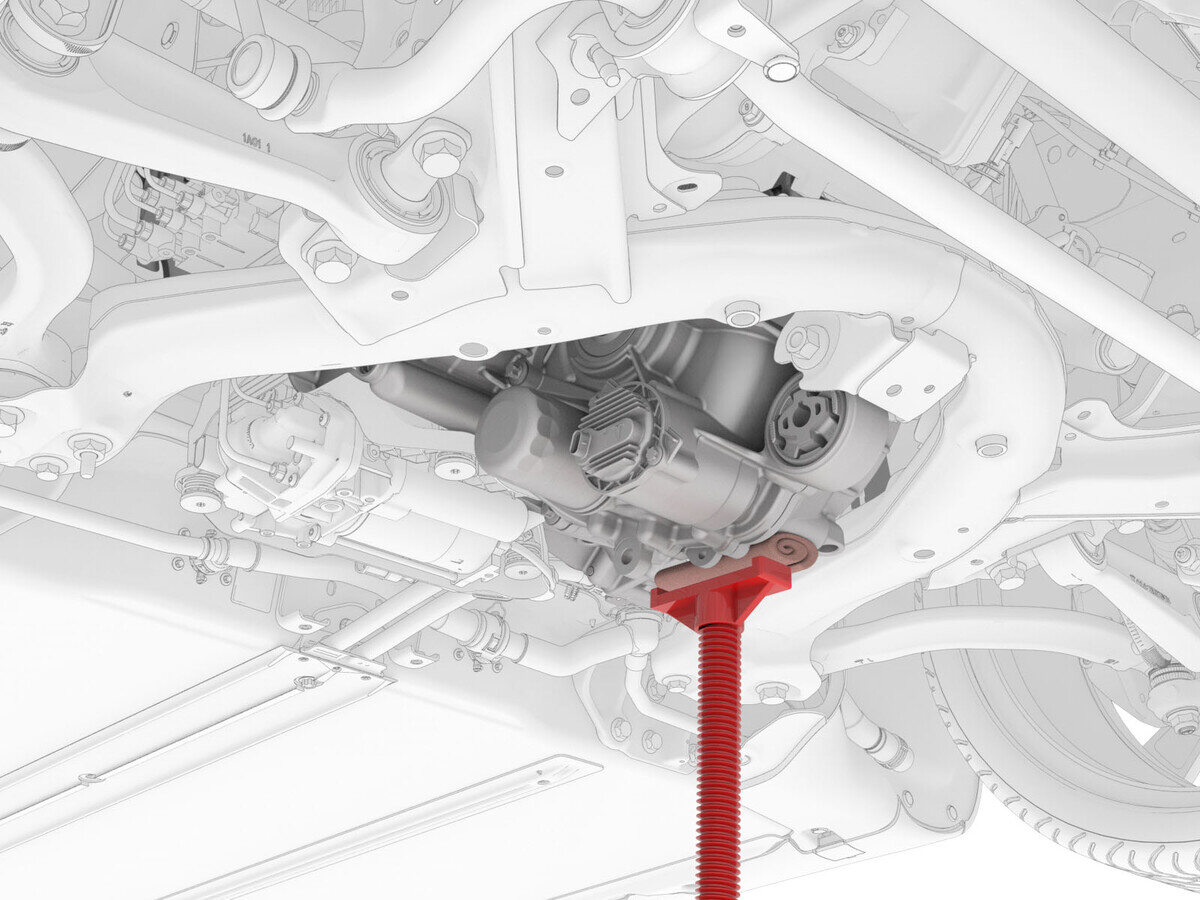

  3. 如图所示，使用托臂支架支撑前驱动单元左侧。
    警告
    在托臂支架与前驱动单元之间放置一块车间毛巾。

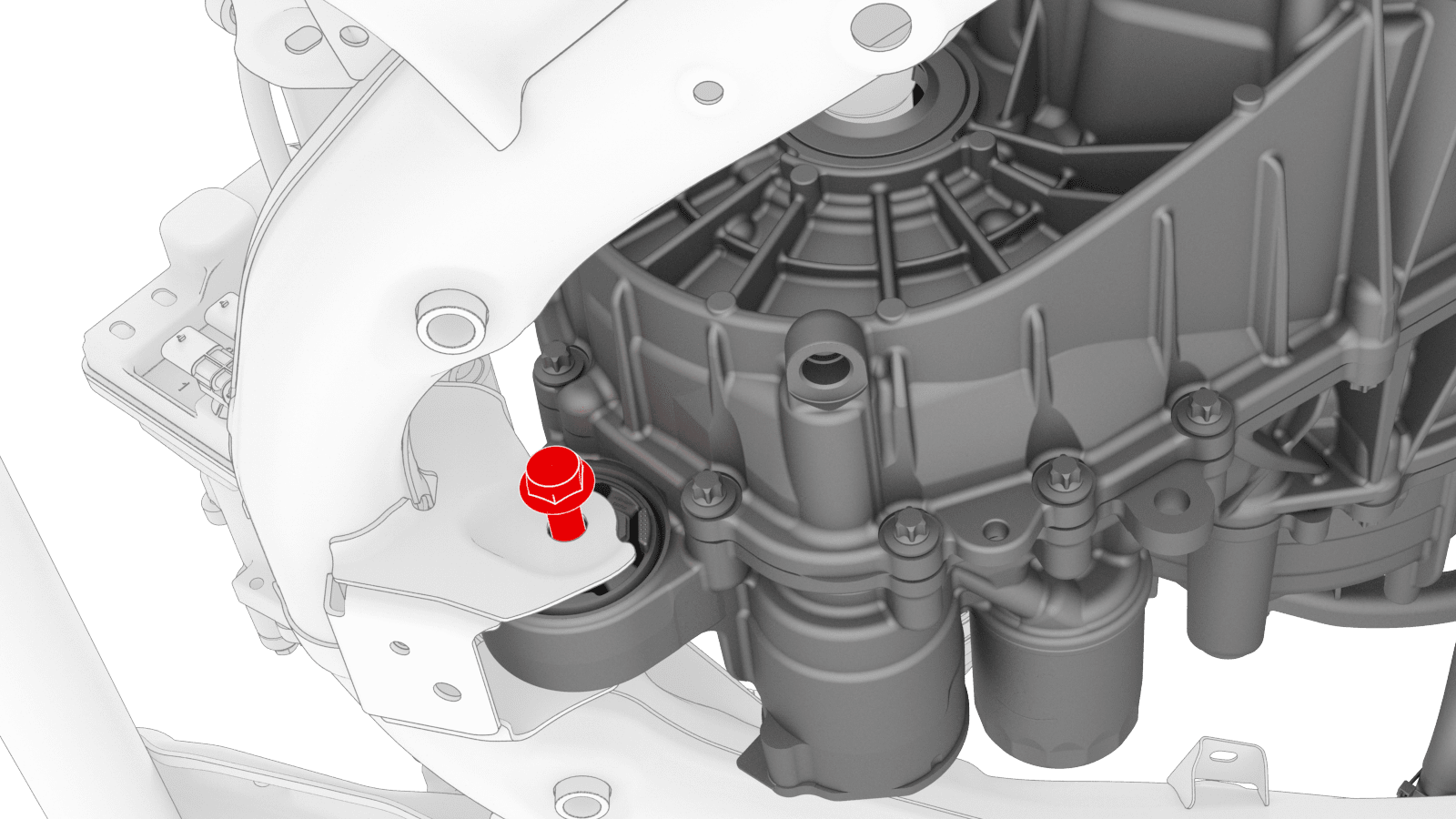

  4. 拆下将前驱动单元固定到前副车架的螺栓。
    80 Nm (59.0 lbs-ft)
  5. 小心地降下前托臂支架，直至能触及前驱动单元机油泵。

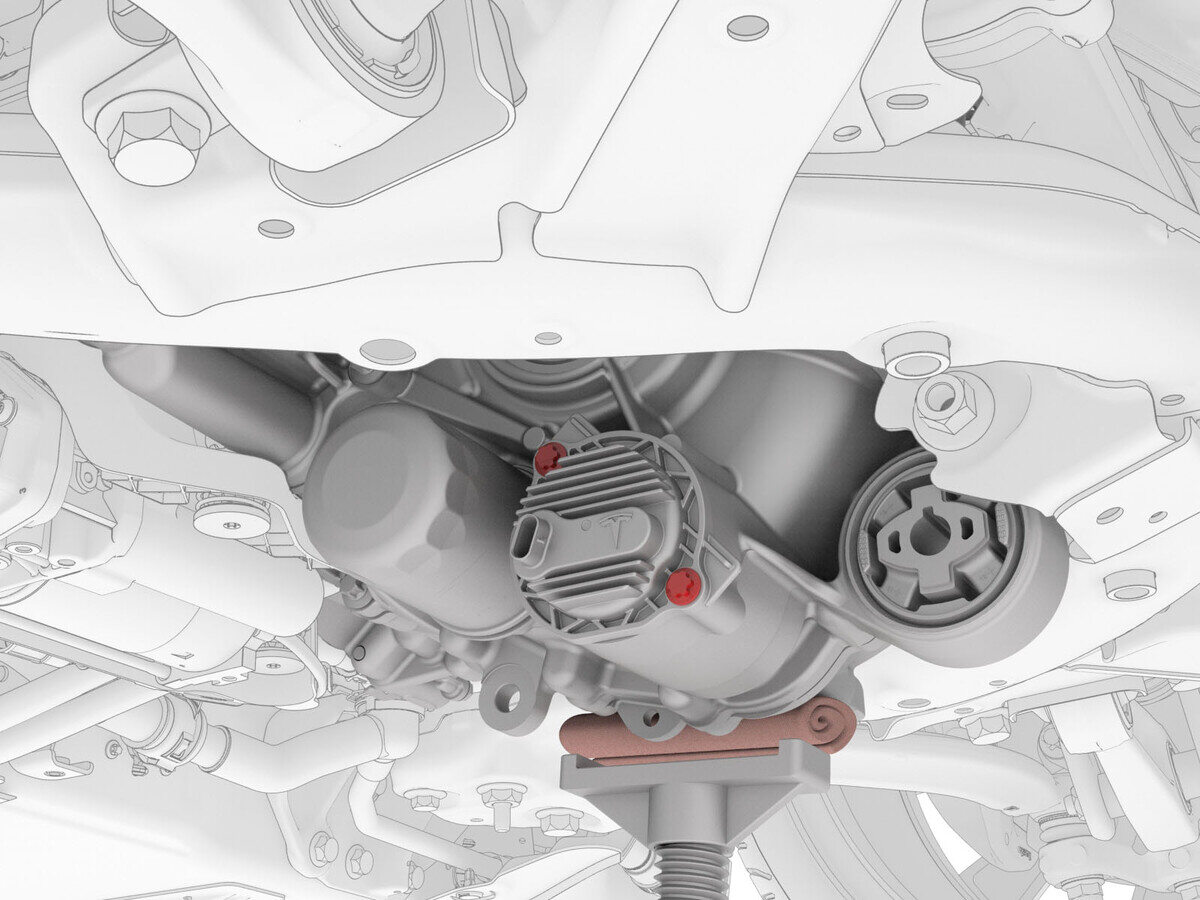

  6. 拆下将前驱动单元机油泵固定到前驱动单元的螺栓。
    5 Nm (3.7 lbs-ft) + 20 degrees

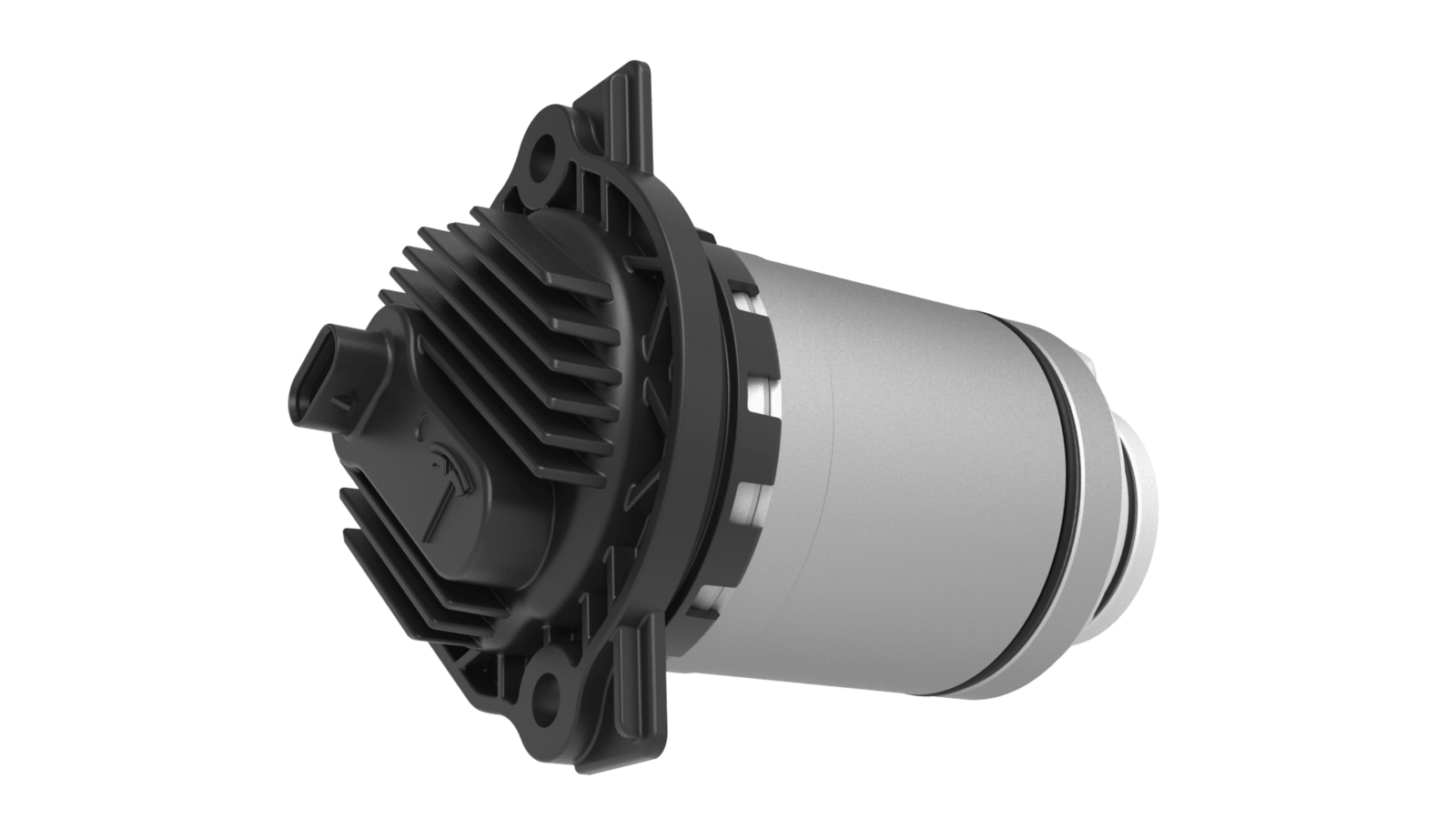

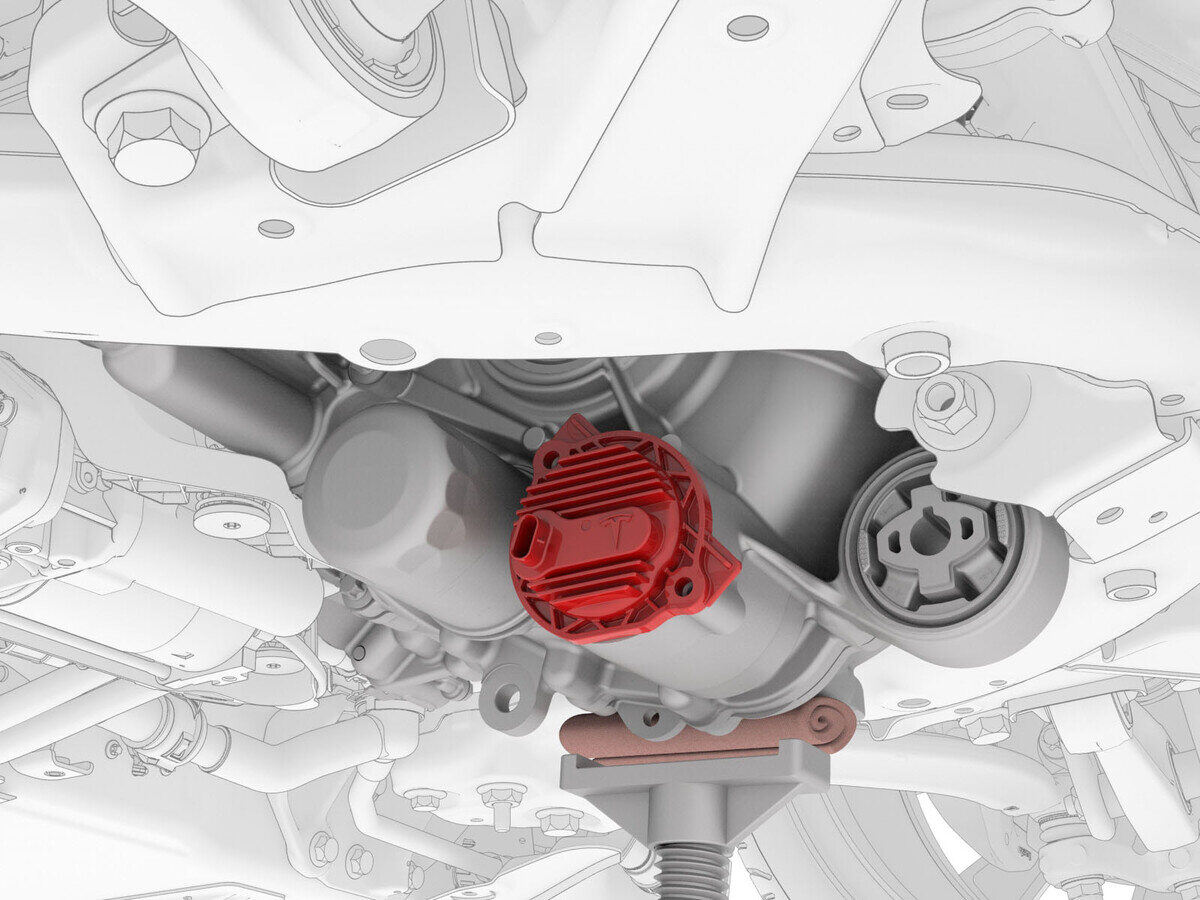

  7. 拆下前驱动单元机油泵。
    提示
    将前驱动单元作为支点，撬起机油泵。

安装

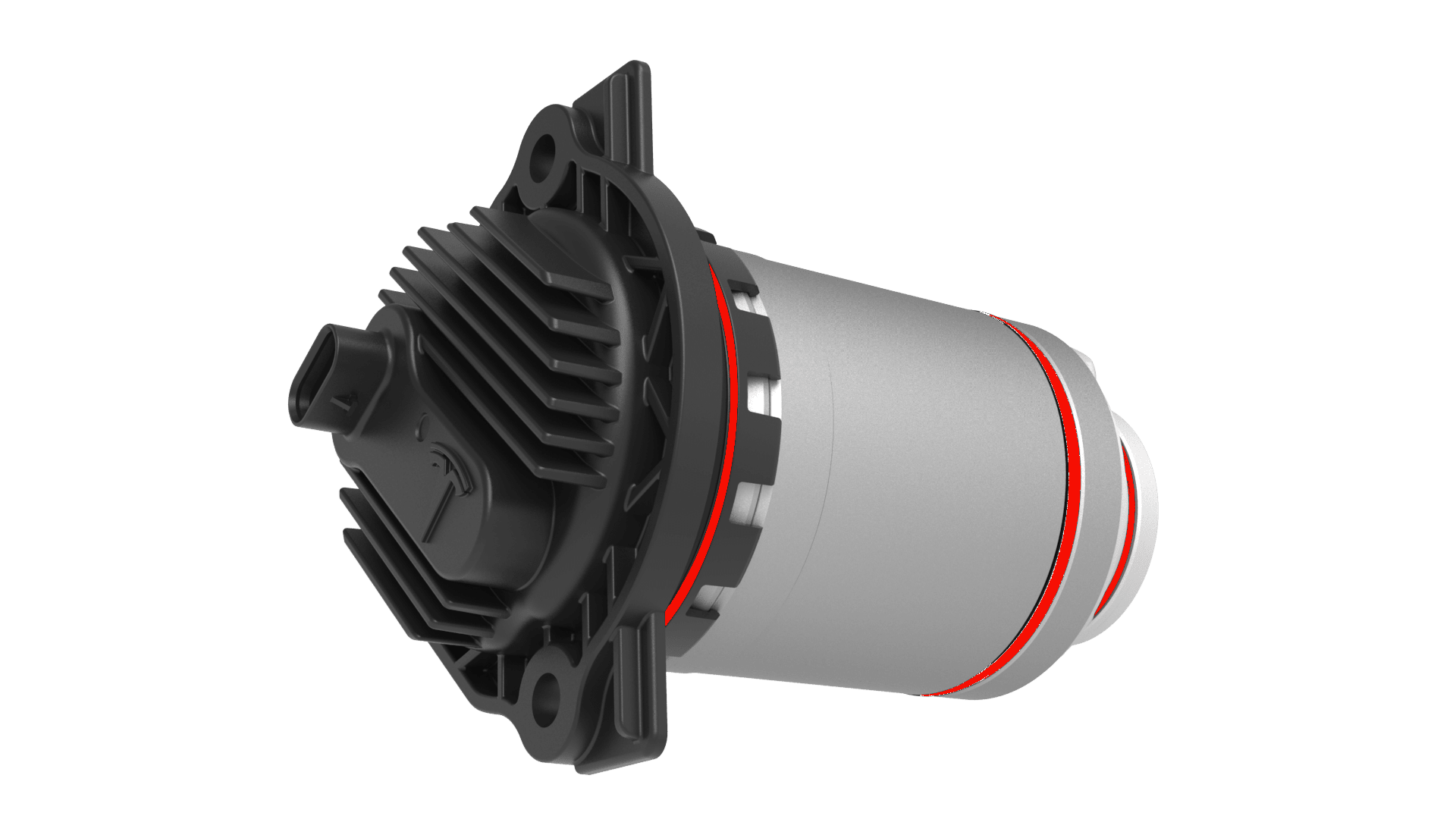

  1. 在机油泵 O 型环上薄薄涂抹一层干净的变速箱油。
    注
    参阅液体和容量确定适用的变速箱油。
  2. 将机油泵安装到前驱动单元上。
  3. 安装将机油泵固定到前驱动单元的螺栓。
    5 Nm (3.7 lbs-ft) + 20 degrees

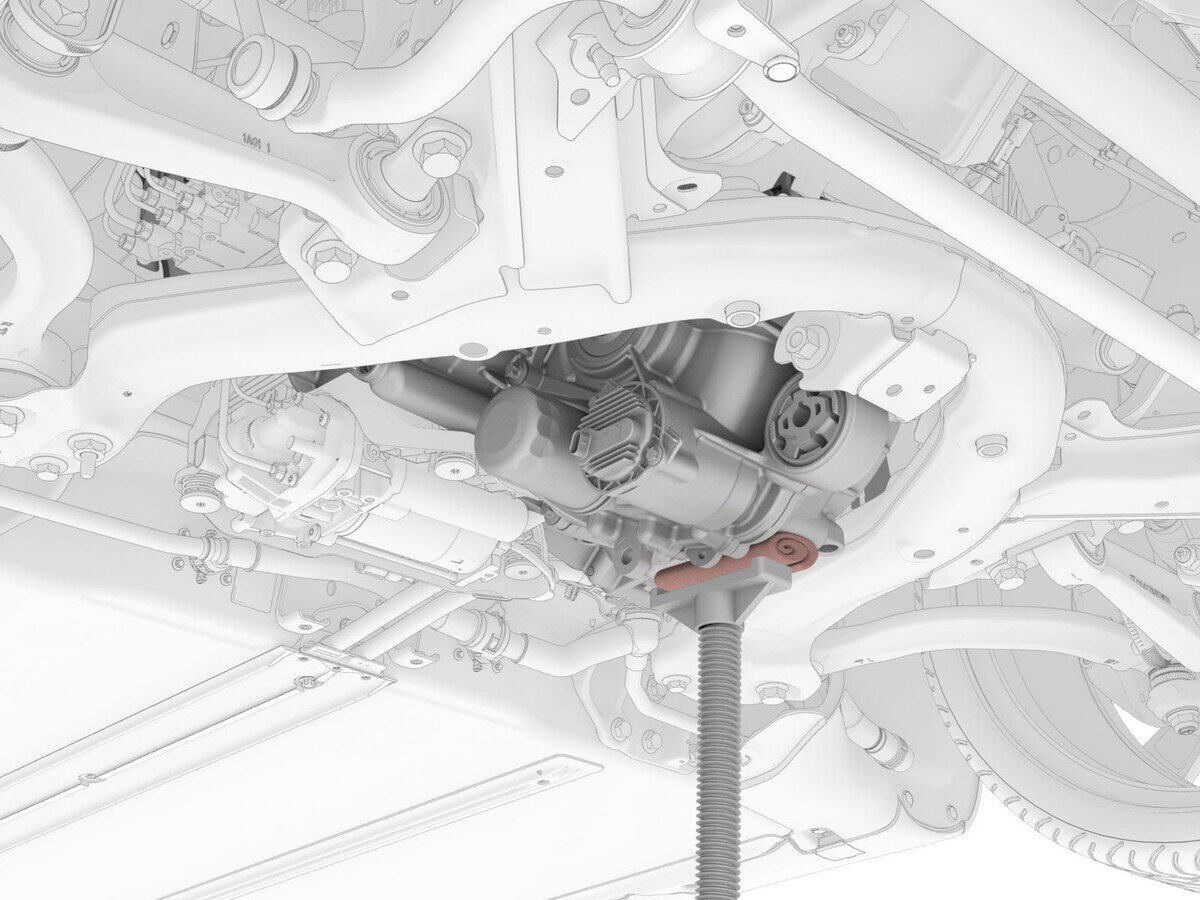

  4. 小心抬起前托臂支架，直至前驱动单元的前侧套管与前副车架底座对齐。
  5. 安装将前驱动单元固定到前副车架的螺栓。
    80 Nm (59.0 lbs-ft)
  6. 从前驱动单元左侧移走托臂支架和车间毛巾。
  7. 重新加注前驱动单元变速箱油。请参阅变速箱油 - 前驱动电机（排放和重新加注）。
  8. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  9. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  10. 更新车辆软件。请参阅软件更新。
