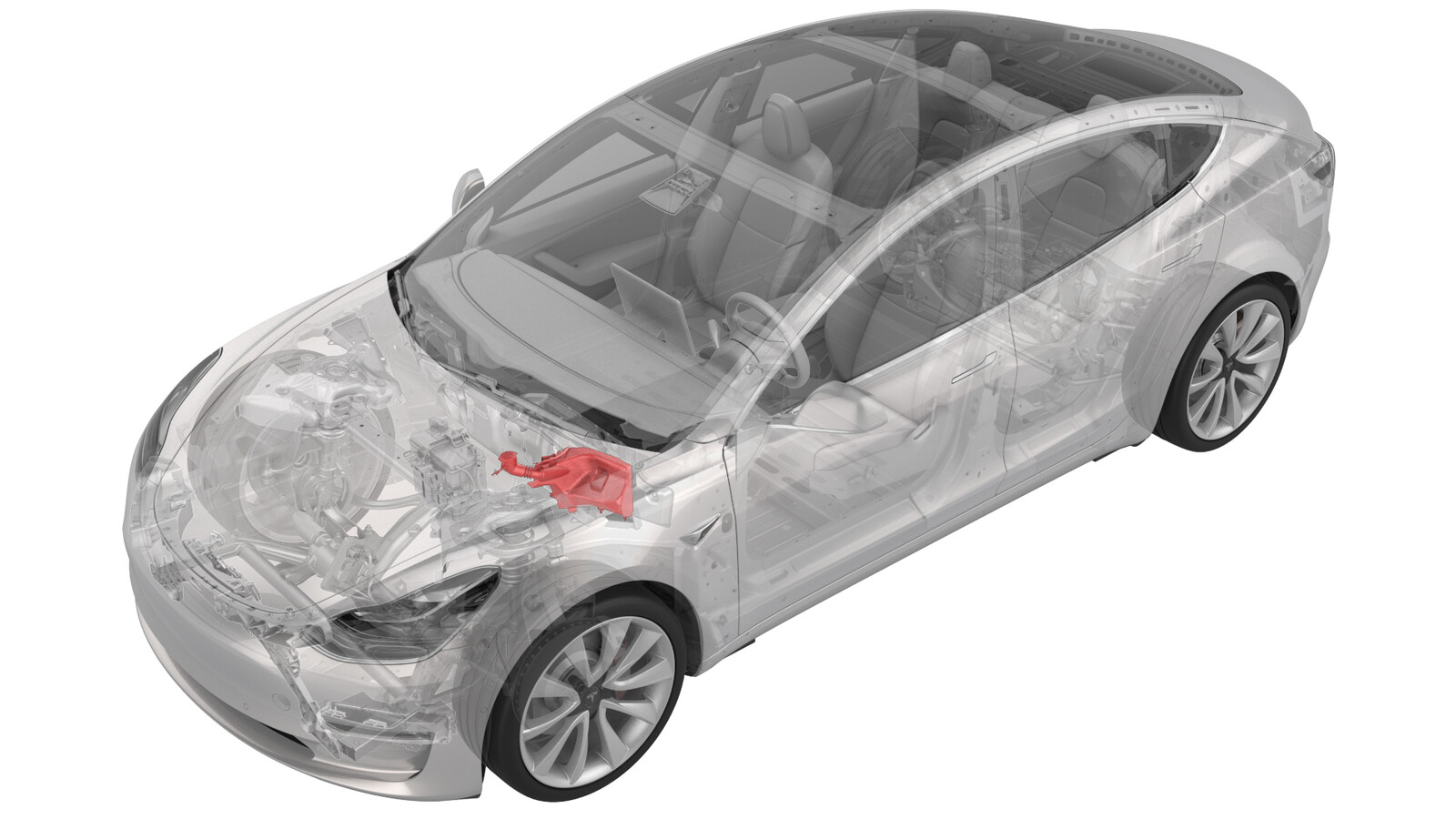

泵 - 挡风玻璃清洗器（拆卸和更换）

校正代码 17501002 0.72 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

警告
The video(s) included in this procedure are meant as an overview for supplemental purposes only. Follow all of the steps listed in the procedure to avoid damage to components and/or personal injury.

拆卸

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  2. 拆下驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  3. 拆卸前备箱盖闩锁盖板。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  4. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  5. 拆下左右雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  6. 拆下前围篦板。请参阅面板 - 前围篦板（拆卸和更换）。
  7. 拆卸雨刮器电机。请参阅雨刮器模块（拆卸和更换）。
  8. 松开将电气线束固定到挡风玻璃清洗器储液罐的夹子。
  9. 断开电气线束与挡风玻璃清洗器储液罐连接器的连接。
  10. 拆卸左前轮毂。请参阅 轮毂（拆卸和安装）。
  11. 拆卸左前轮拱内衬。请参阅轮拱内衬 - 前 - LH（拆卸和更换）。

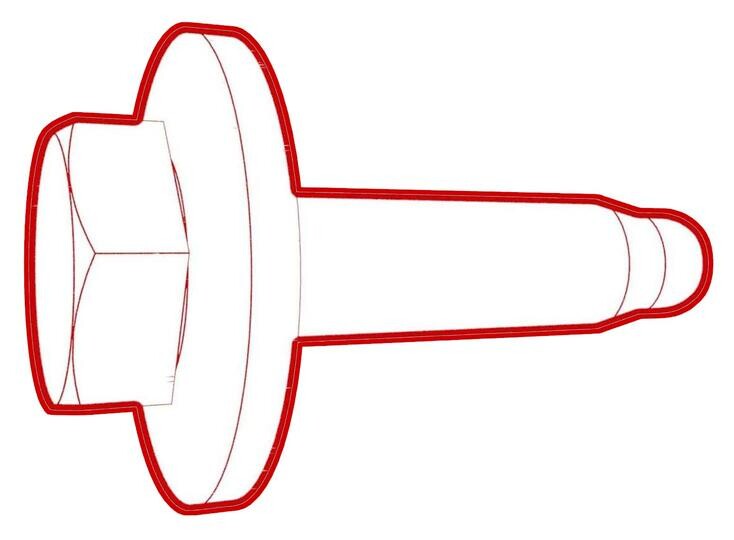

  12. 拆卸将挡风玻璃清洗器储液罐固定到车身的下部螺栓。
    3 Nm (2.2 lbs-ft)
  13. 降下车辆，直至轮胎刚好接触到地面。
  14. 拆下将挡风玻璃清洗器储液罐固定到车身的上部螺栓。
    3 Nm (2.2 lbs-ft)
  15. 将挡风玻璃清洗器储液罐从车辆上拆下，然后回注临时排出的清洗液。

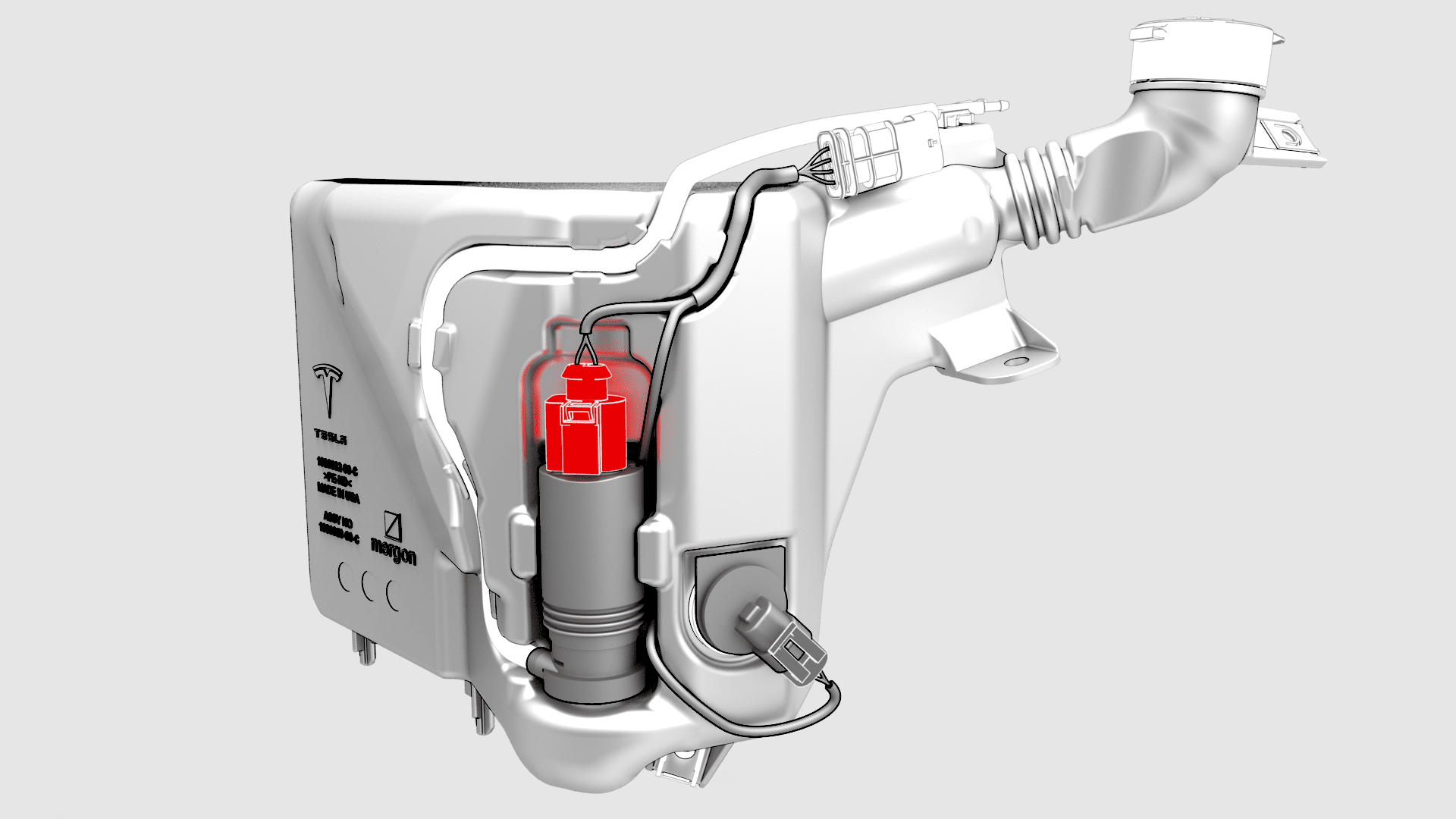

  16. 断开电气线束与挡风玻璃清洗器泵连接器之间的连接。

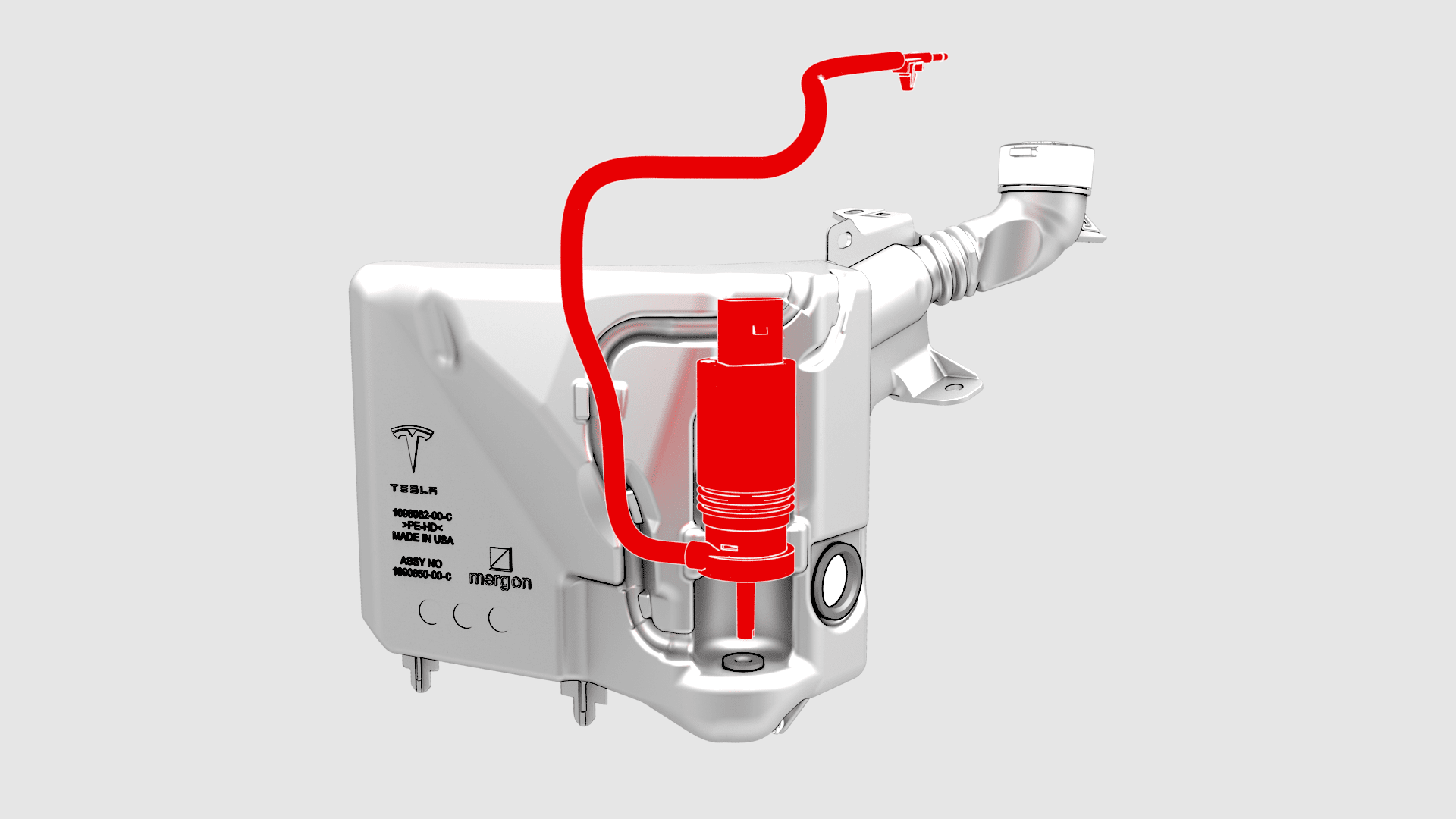

  17. 将清洗器软管从挡风玻璃清洗器储液罐上拆下，然后将挡风玻璃清洗器泵从储液罐索环上拆下。
  18. 从挡风玻璃清洗器泵上拆下挡风玻璃清洗器软管。

安装

  1. 将挡风玻璃清洗器软管安装到挡风玻璃清洗器泵上。
  2. 将挡风玻璃清洗器泵的触头安装到挡风玻璃清洗器储液罐的索环中，将清洗器泵安装到储液罐中，然后将清洗器软管安装到储液罐中。
  3. 将电气线束连接到挡风玻璃清洗器泵连接器和液位传感器连接器上。
  4. 将挡风玻璃清洗器储液罐安装到车辆上，然后安装将挡风玻璃清洗器储液罐固定到车身的上部螺栓。
    3 Nm (2.2 lbs-ft)
    提示
    推荐使用以下工具
  5. 将车辆升高至作业高度，然后安装将挡风玻璃清洗器储液罐固定到车身的下部螺栓。
    3 Nm (2.2 lbs-ft)
  6. 安装左前轮拱内衬。请参阅 轮拱内衬 - 前 - LH（拆卸和更换）。
  7. 安装左前轮毂。请参阅轮毂（拆卸和安装）。
  8. 向挡风玻璃清洗器储液罐中加注清洗液。
  9. 将电气线束连接到挡风玻璃清洗器储液罐连接器。
  10. 紧固将电气线束固定到挡风玻璃清洗器储液罐的夹子。
  11. 安装雨刮器电机。请参阅雨刮器模块（拆卸和更换）。
  12. 安装前围篦板。请参阅面板 - 前围篦板（拆卸和更换）
  13. 安装左右雨刮器臂。请参阅雨刮器臂（拆卸和更换）。
  14. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  15. 安装前备箱盖闩锁盖。请参阅盖板 - 前备箱盖闩锁（拆卸和更换）。
  16. 安装驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  17. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  18. 验证挡风玻璃雨刮器和清洗器的运转情况。
