Beam - 12V Battery (RWD) (Remove and Replace)

校正代码 17012702 0.72 NOTE: Unless otherwise explicitly stated in the procedure, the above correction code and FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. To provide feedback on FRT values, email ServiceManualFeedback@tesla.com. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure.

拆卸

  1. 拆下第二排下部座垫。请参阅Seat Cushion - Lower - 2nd Row (Remove and Replace)。
  2. 拆下前备箱后部挡板。请参阅Underhood Apron - Rear (Remove and Replace)。
  3. 拆下座舱进气槽。请参阅Duct - Cabin Intake (Remove and Replace)。
  4. 拆下前备箱盖锁盖。请参阅Cover - Hood Latch (Remove and Replace)。
  5. 拆下前备箱储物单元。请参阅Underhood Storage Unit (Remove and Replace)。
  6. 断开 12V 电源。请参阅12V/LV Power (Disconnect and Connect)。
  7. 拆下 12V 辅助电池。请参阅12V/LV Battery (Remove and Replace)。
  8. 拆下 12V 电池支架。请参阅Bracket - 12V Battery (RWD) (Remove and Replace)。
  9. 松开将冷却液软管和电气线束固定到 12V 电池支架横梁的夹子。

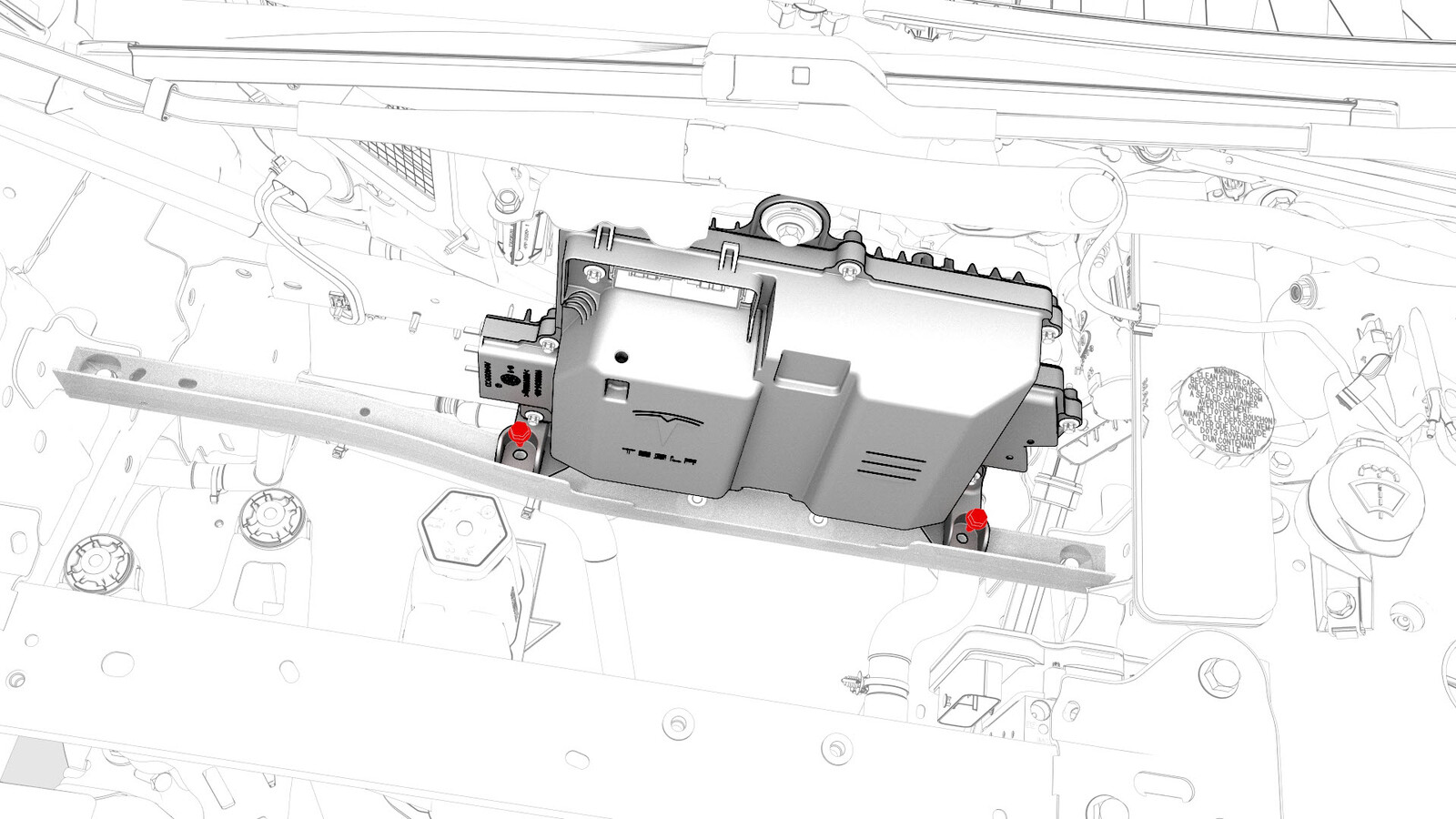

  10. 拆下将前控制器固定到 12V 电池支架横梁的螺栓。
  11. 拆下将 12V 电池支架横梁固定到车身的螺栓。
  12. 从车上拆下 12V 电池支架横梁。
    Informational PurposesAn informational icon, calling your attention
    注
    晃动 12V 电池支架横梁，以便从车上拆下。

安装

  1. 将 12V 电池支架横梁安装到车上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    防止 12V 电池接地端子卡在横梁与支架之间。

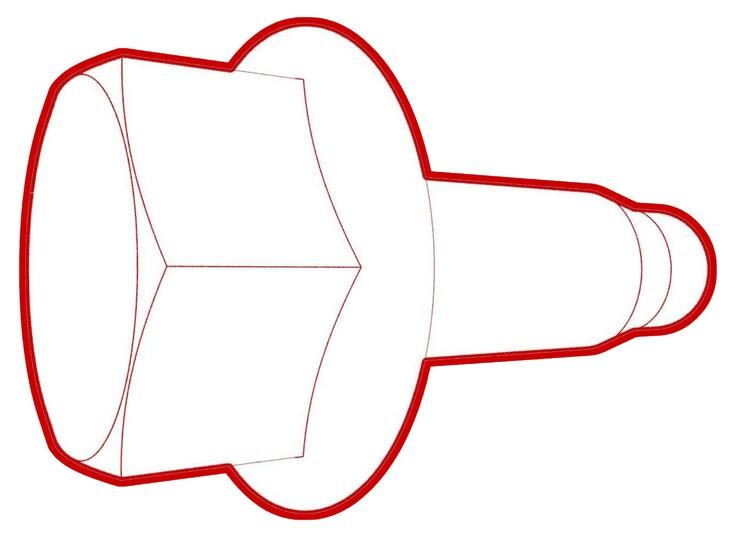

  2. 安装将 12V 电池支架横梁固定到车身的螺栓。
    9 Nm (6.6 lbs-ft)
  3. 安装将前控制器固定到 12V 电池支架横梁的螺栓。
    10 Nm (7.4 lbs-ft)
  4. 安装将冷却液软管和电气线束连接到 12V 电池支架横梁的夹具。
  5. 安装 12V 电池支架。请参阅Bracket - 12V Battery (RWD) (Remove and Replace)。
  6. 安装 12V 辅助电池。请参阅12V/LV Battery (Remove and Replace)。
  7. 重新连接 12V 电源。请参阅12V/LV Power (Disconnect and Connect)。
  8. 安装前备箱储物单元。请参阅Underhood Storage Unit (Remove and Replace)。
  9. 安装前备箱盖锁盖。请参阅Cover - Hood Latch (Remove and Replace)。
  10. 安装前备箱后部挡板。请参阅Underhood Apron - Rear (Remove and Replace)。
  11. 安装第二排下部座垫。请参阅Seat Cushion - Lower - 2nd Row (Remove and Replace)。
