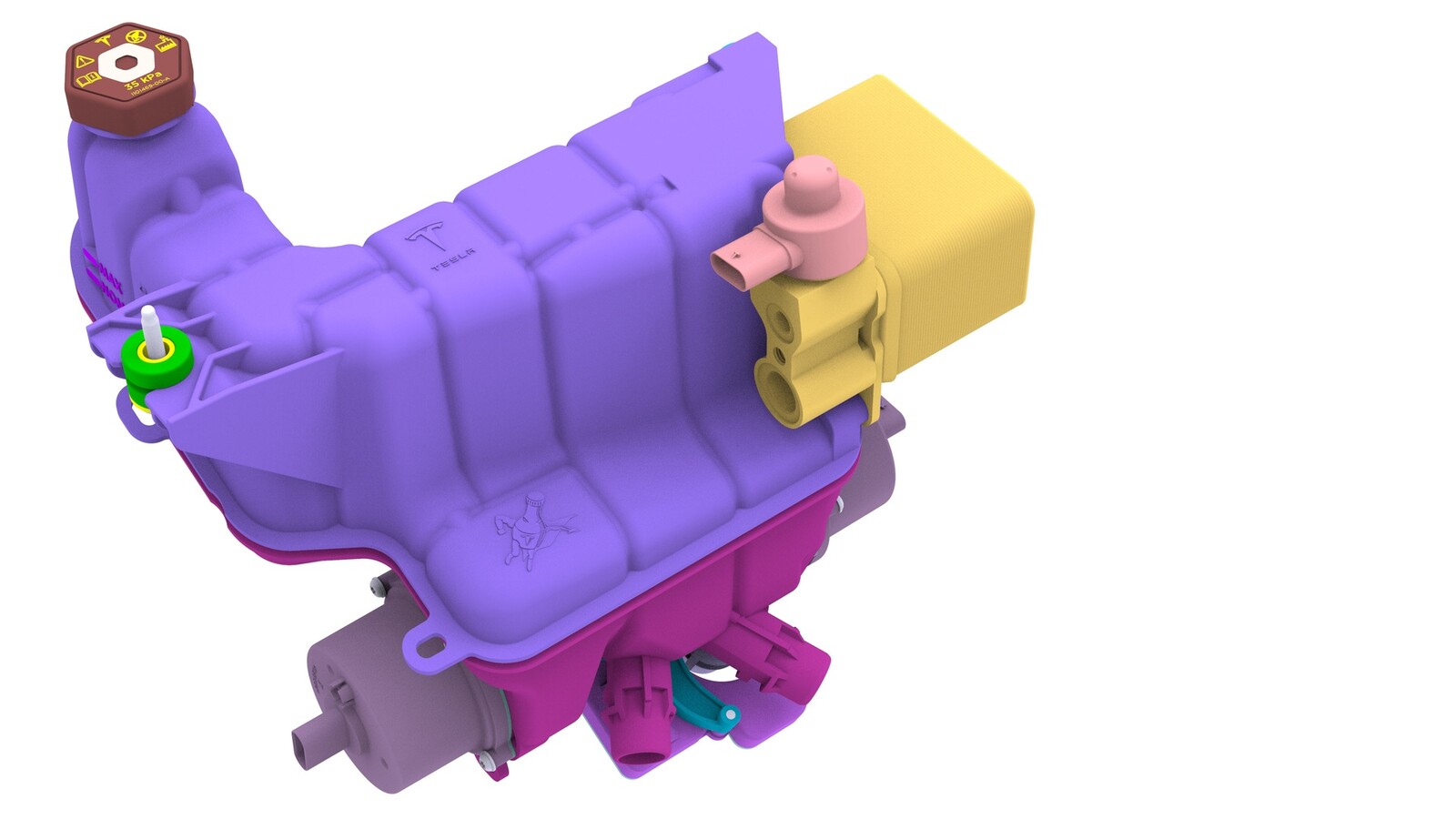

超级瓶(后轮驱动)(拆卸和更换)

校正代码 18301502 1.32 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 9 月 6 日:移除了多余的再充注步骤。
  • 2023 年 5 月 2 日:有关如何安装双泵取代单泵的信息
  • 2023 年 4 月 14 日:介绍了使用触摸屏的温度测试例程。
  • 2023 年 6 月 7 日:更新了 Toolbox 文章链接。

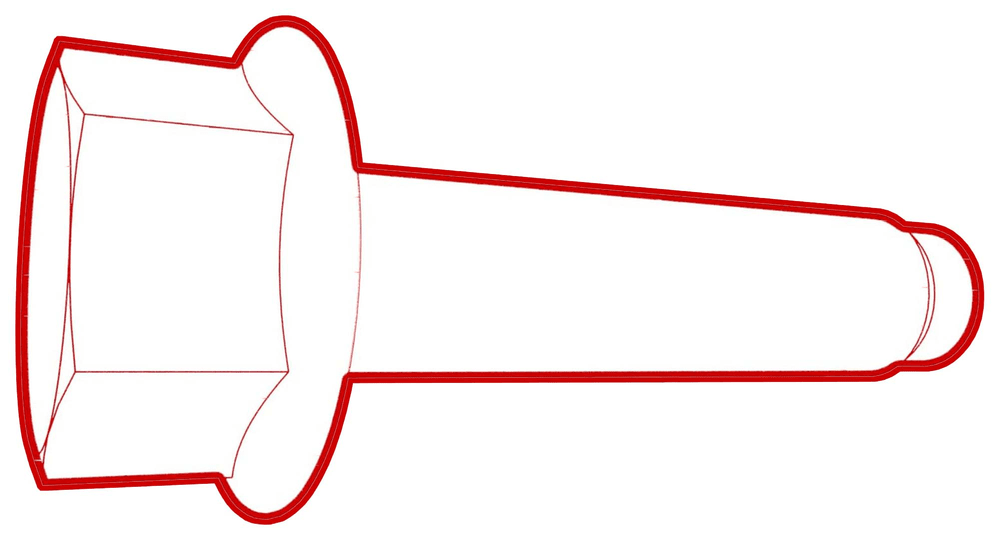

  • 1135762-00-A 冷却软管维修堵头套件,Model 3
Informational PurposesAn informational icon, calling your attention
车辆内的旧超级瓶可能仅设置有一个泵。新的替代超级瓶设置有两个泵,因为单泵设置已停用。有关详细信息,请参阅 https://toolbox.teslamotors.com/articles/105200。

拆卸

  1. 设置好空调机并进行软管冲洗。
  2. 将车辆置于维护模式。请参阅维护模式
  3. 在触摸屏上,点击维护模式 > 温度 > 制冷剂系统,选择 Start Thermal Fill Drain (Coolant & Refrigerant),然后点击 Run
  4. 拆卸前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  5. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  6. 回收空调制冷剂。请参阅空调制冷剂(回收和重新加注)
    Informational PurposesAn informational icon, calling your attention
    在继续此程序的同时,执行空调制冷剂回收程序。

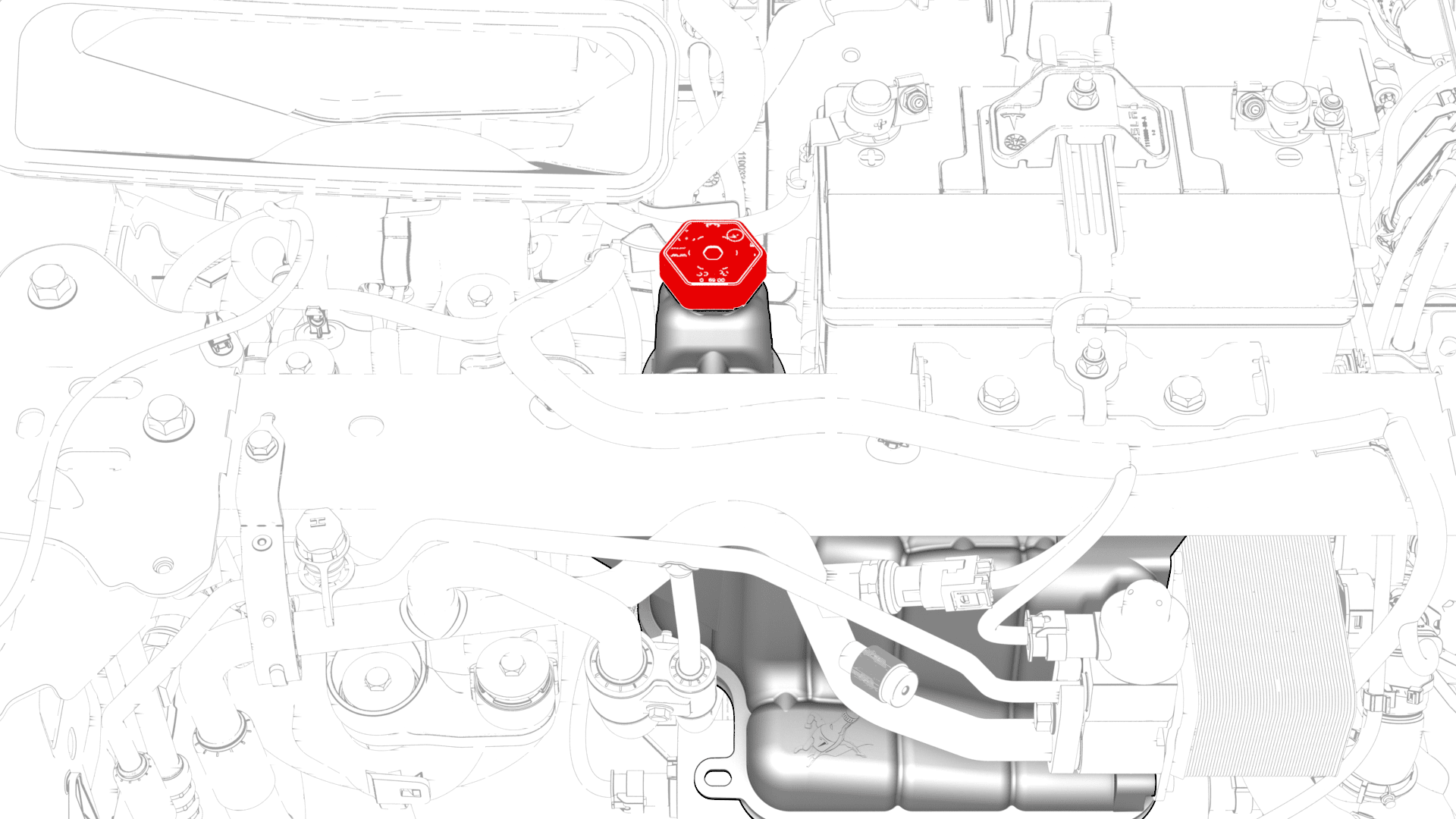

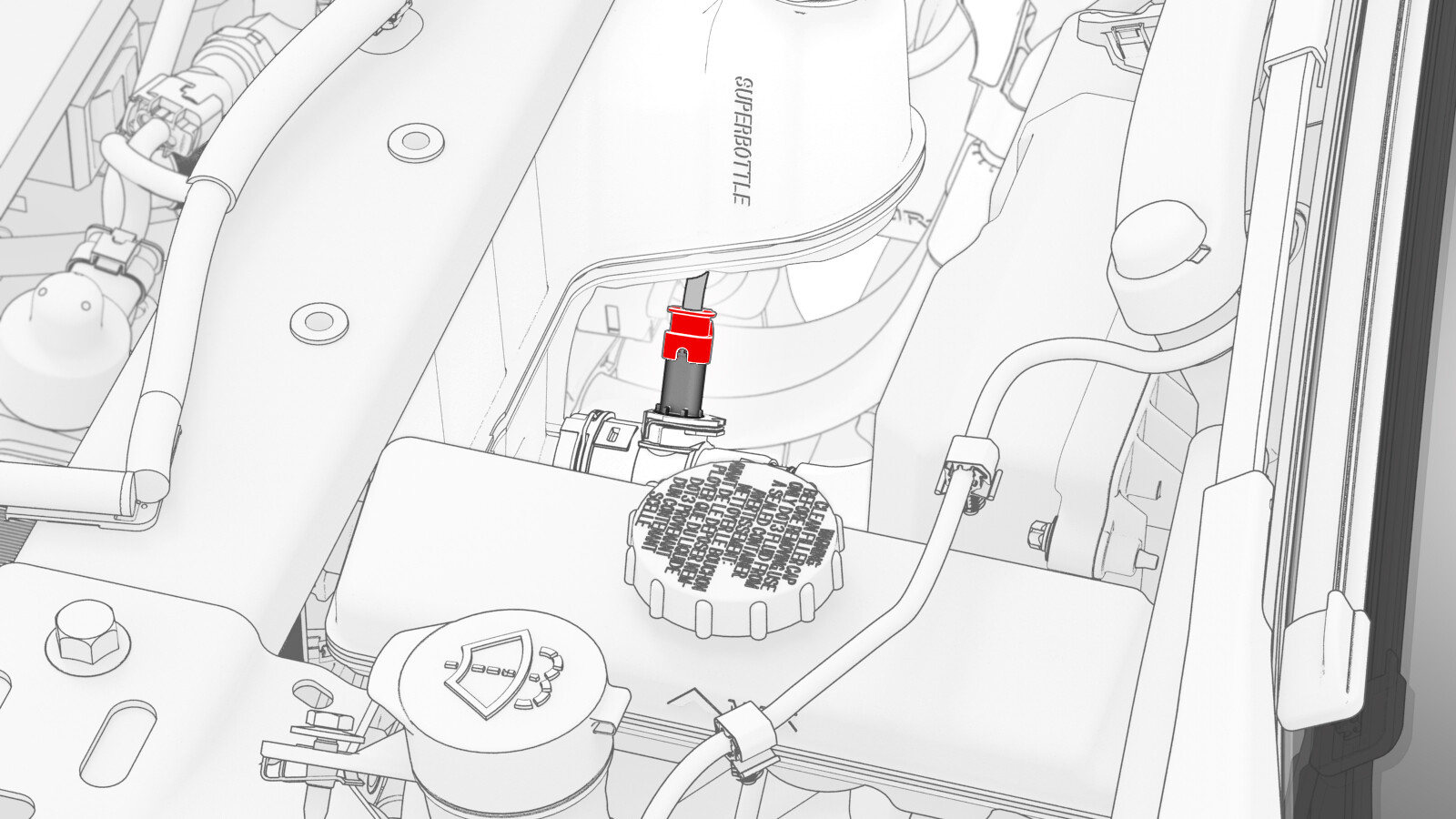

  7. 拆下超级瓶盖。
  8. 拆卸前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  9. 在超级瓶下方放置一个冷却液排放容器。

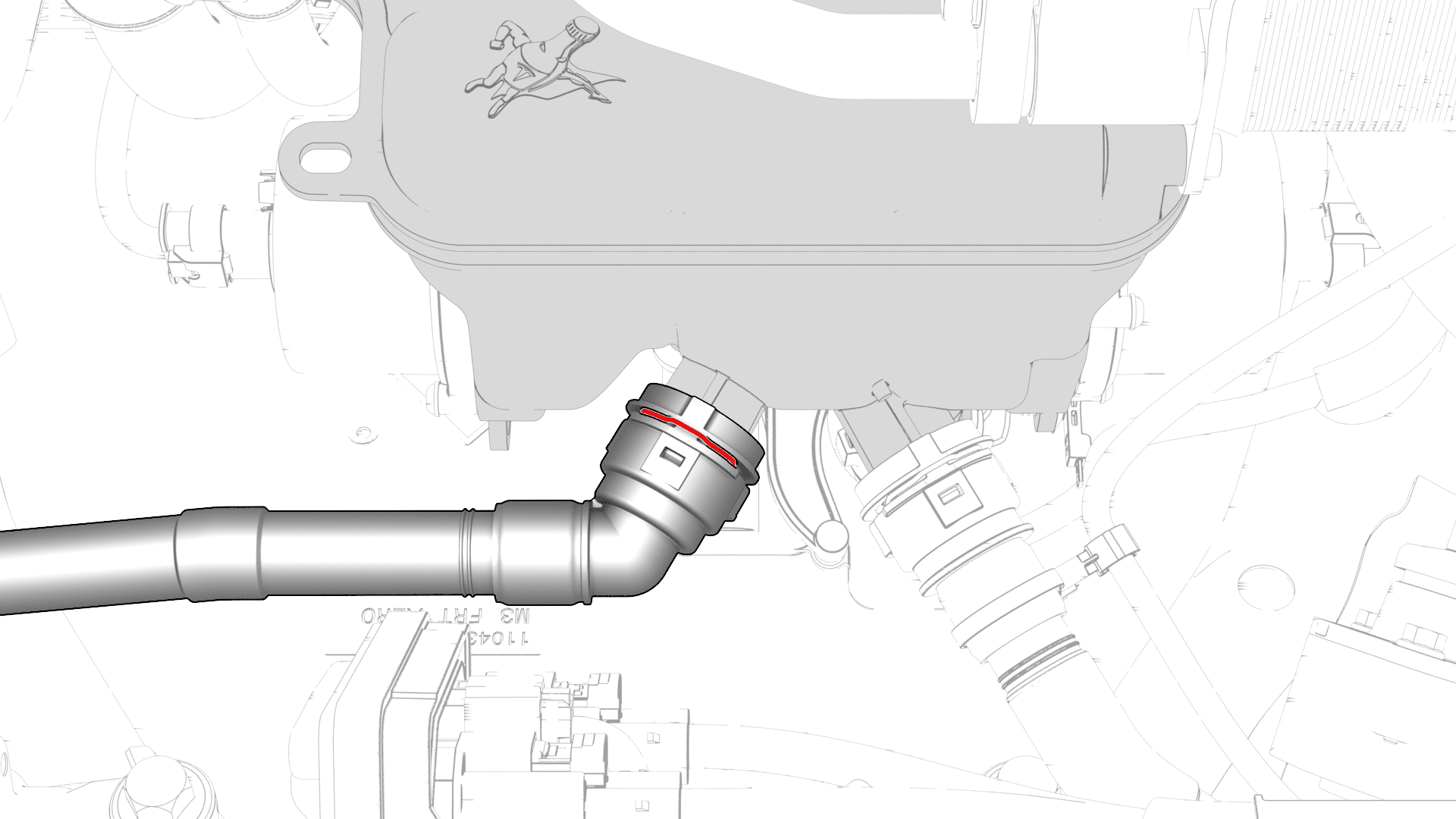

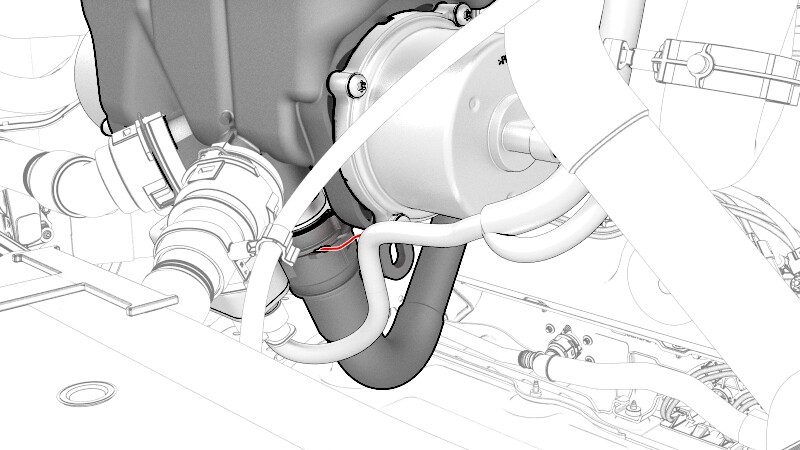

  10. 松开夹子,然后从超级瓶下部 LH 侧断开动力总成供液软管。
    Informational PurposesAn informational icon, calling your attention
    使冷却液从超级瓶中排出。
  11. 松开夹子并从超级瓶左后侧断开电池回流软管。
  12. 松开将电池回流软管固定到超级瓶的夹子。

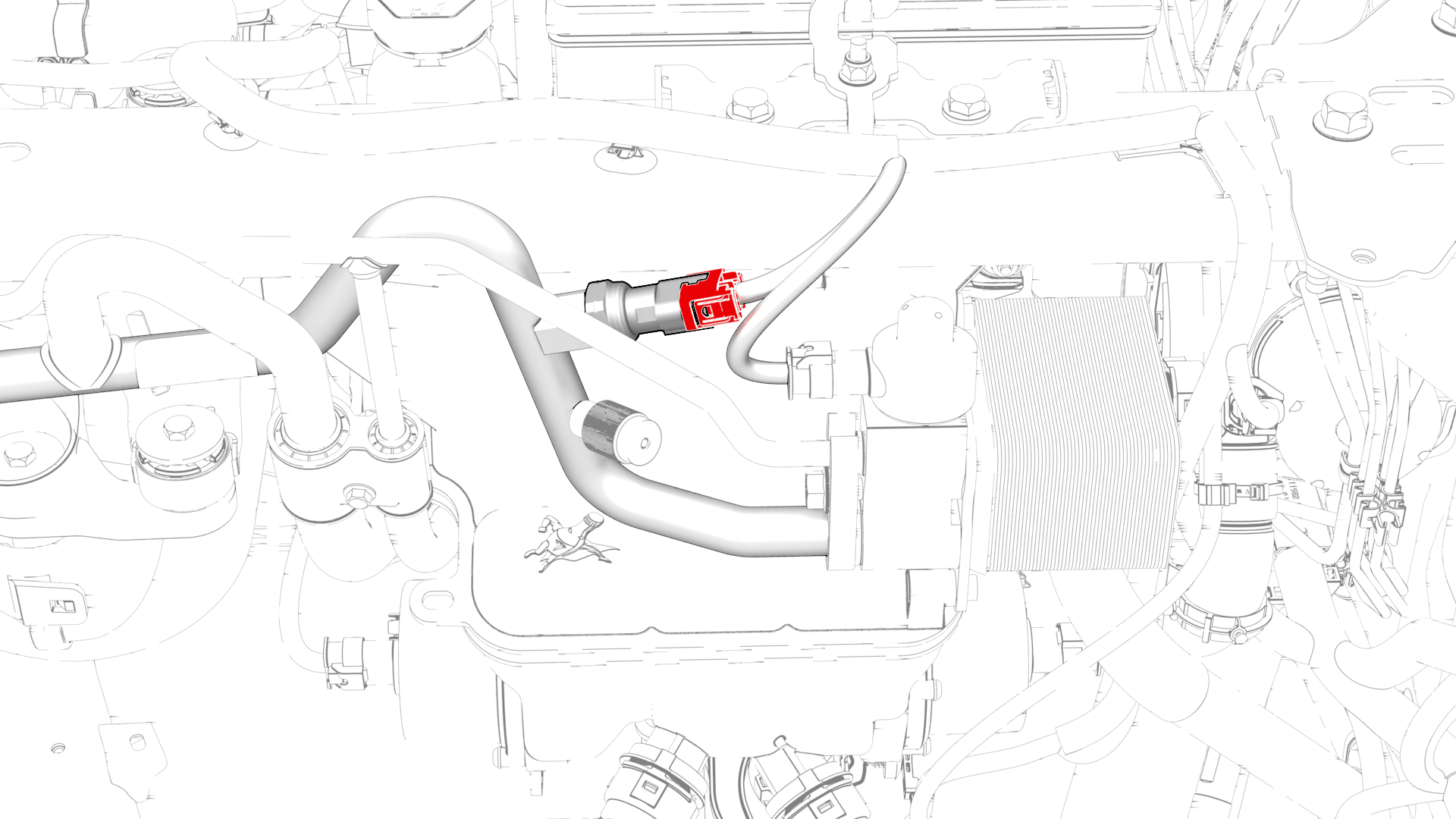

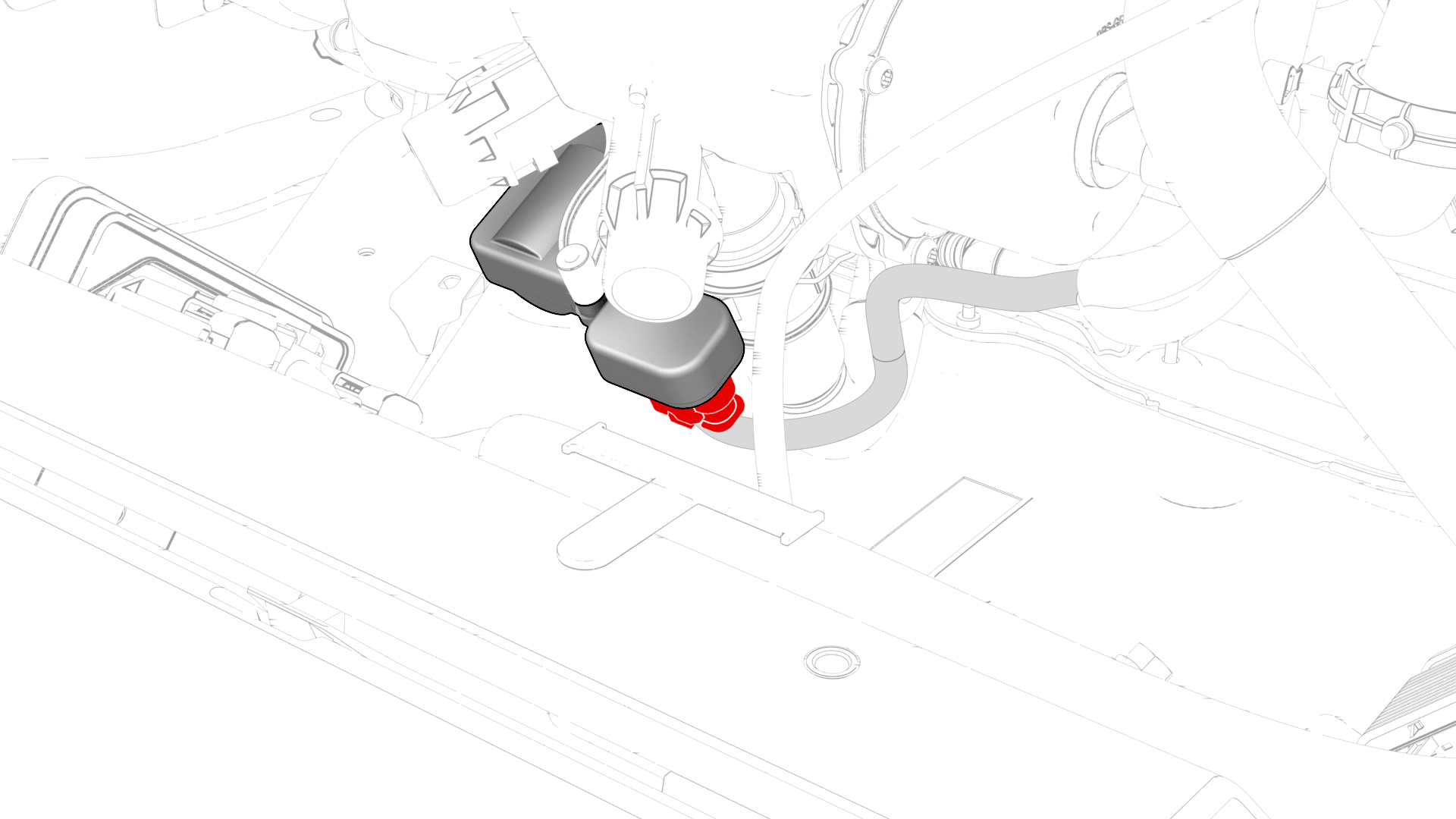

  13. 断开电气线束与动力总成泵至门槛软管冷却液温度传感器连接器的连接。

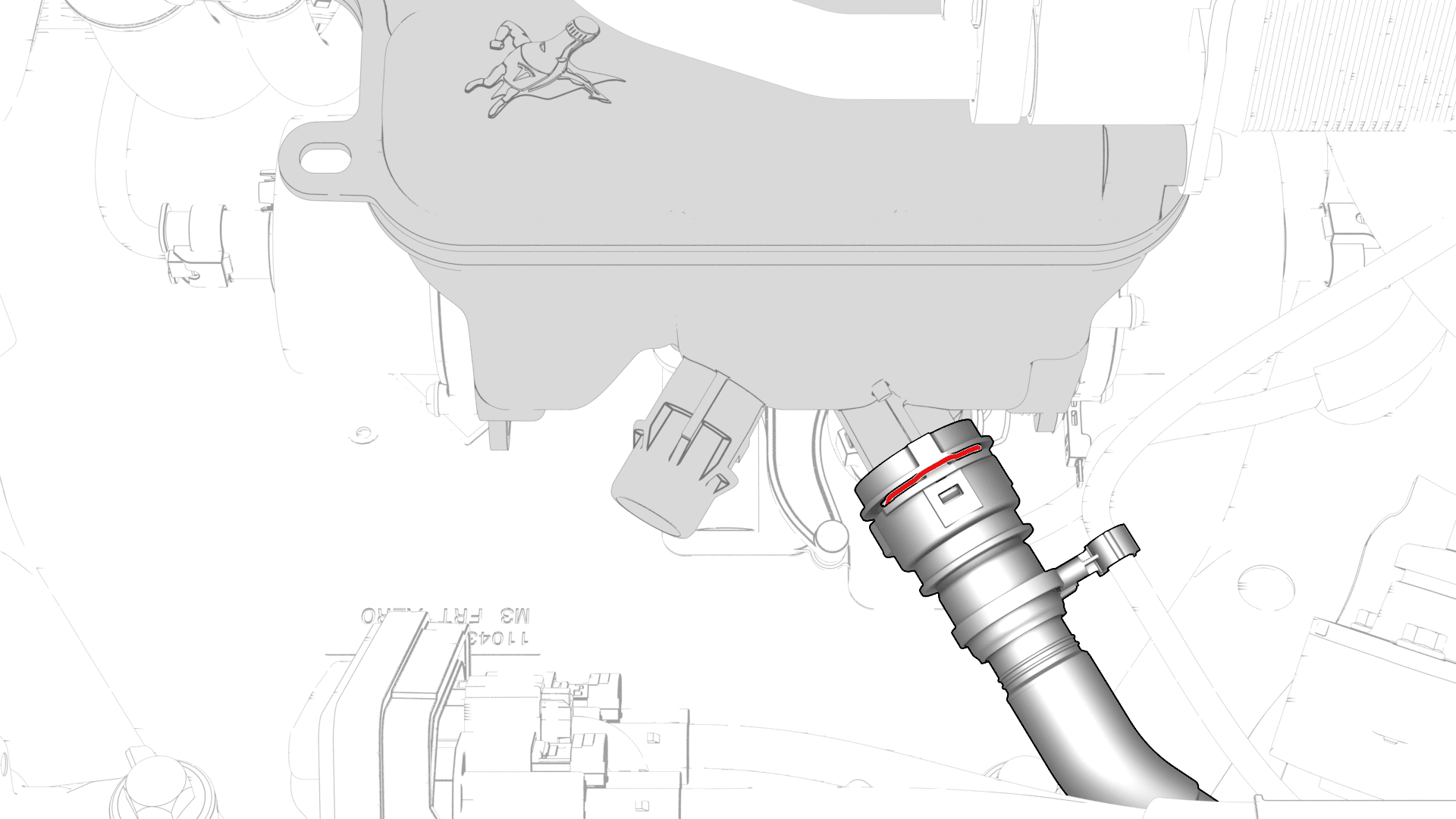

  14. 松开夹子并从超级瓶右后侧断开动力总成泵至门槛连接器软管。

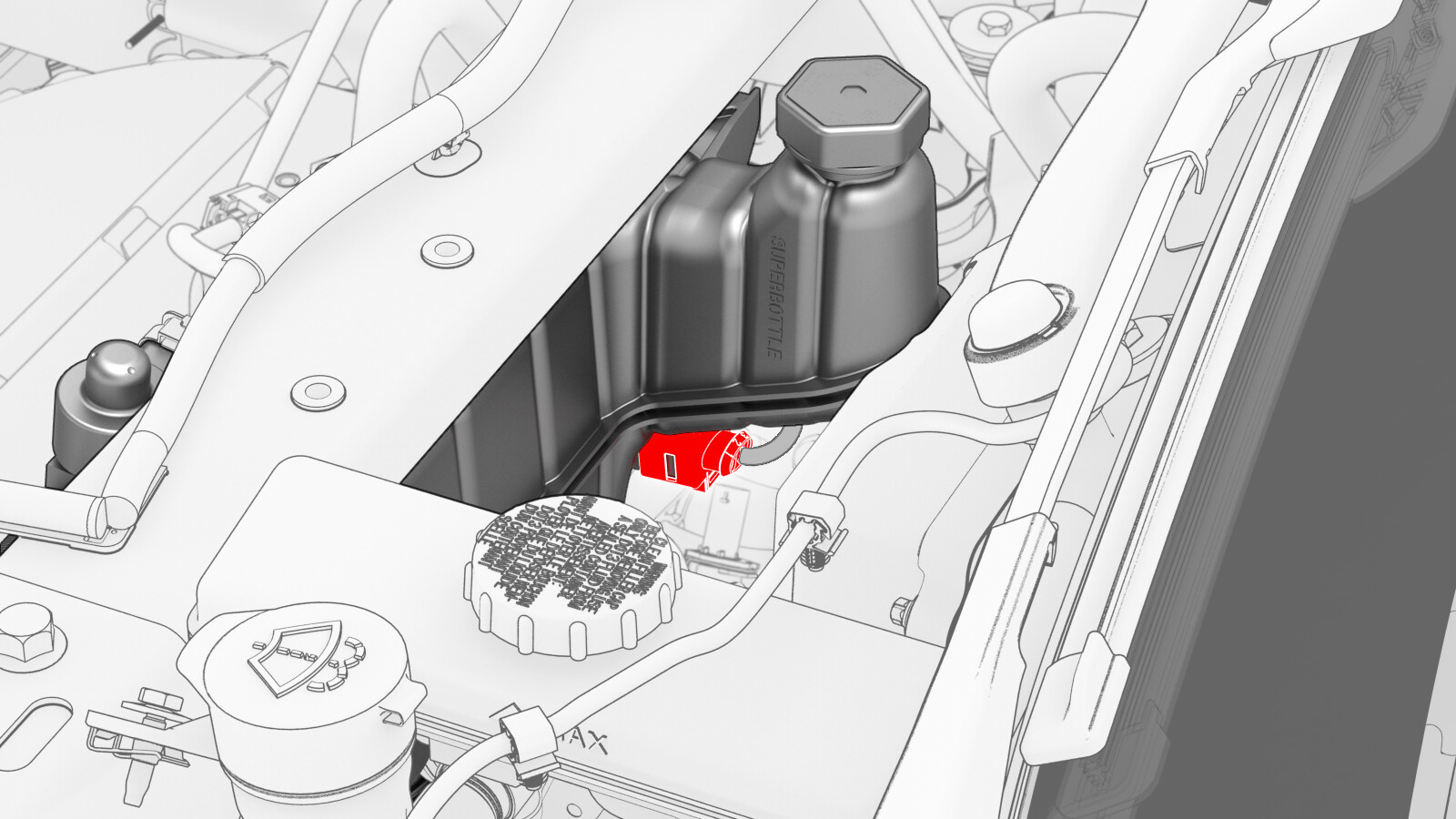

  15. 断开超级瓶液位传感器连接器。
  16. 断开五通阀执行机构连接器。

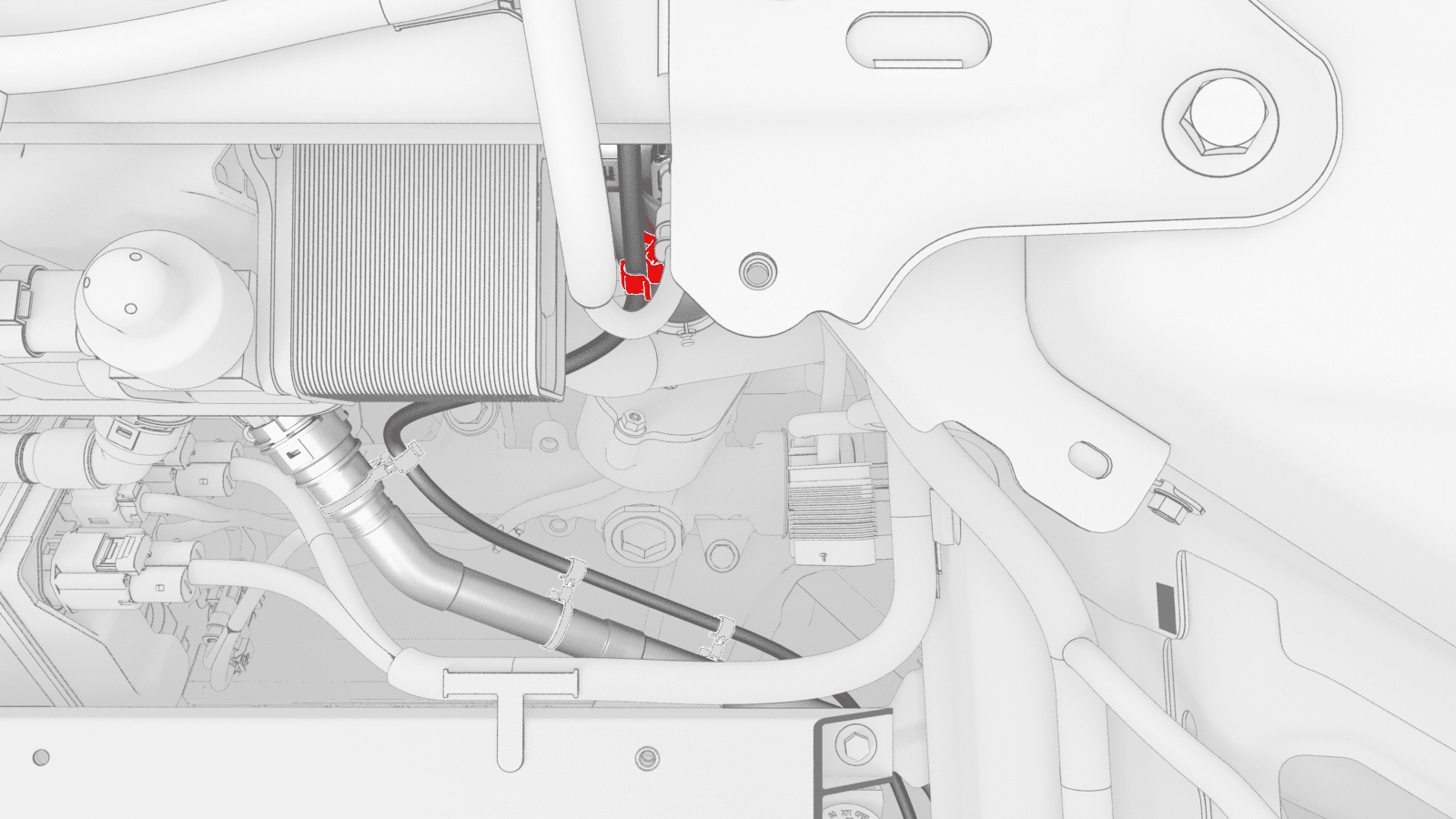

  17. 松开将电气线束固定到超级瓶下部 LH 侧的夹子。
  18. 断开冷却器与 EXV 总成软管冷却液温度传感器连接器上的电气线束。

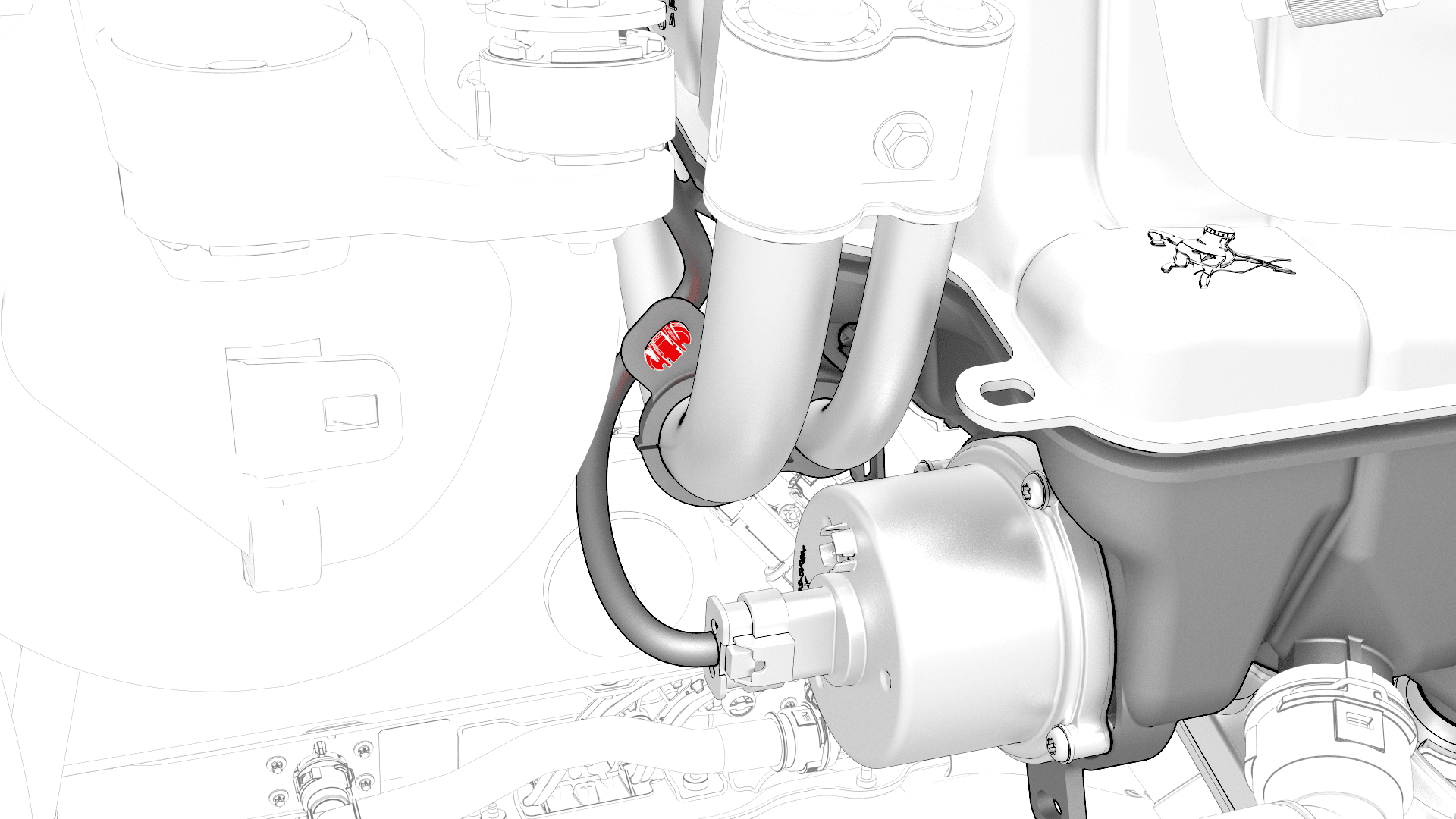

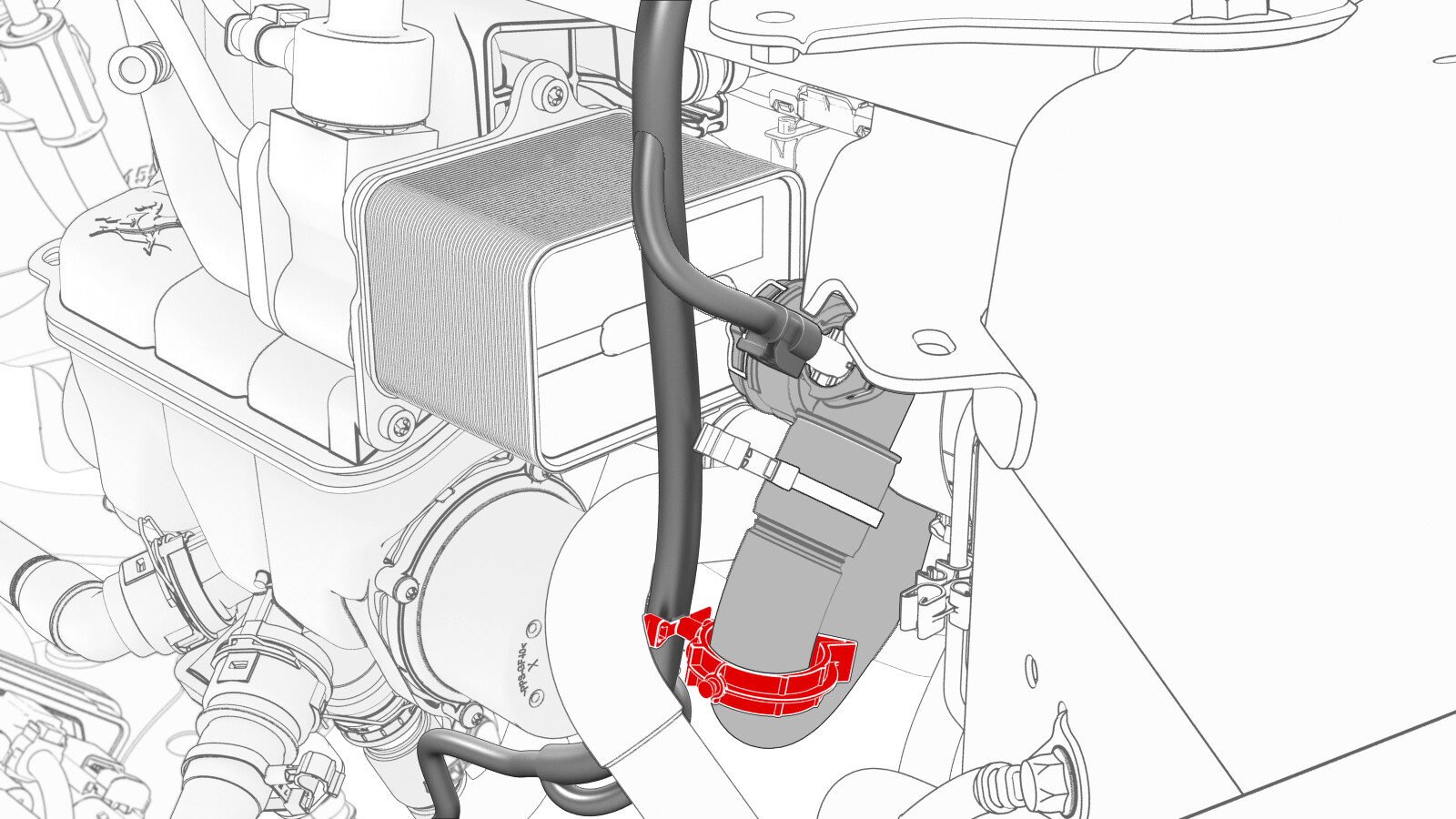

  19. 松开将电气线束固定到冷却器与 EXV 总成软管的夹子,然后从该软管上拆下电气线束。
  20. 松开将电池通风软管固定到冷却器与 EXV 总成软管的夹子,然后从冷却器与 EXV 总成软管上拆下电池通风软管。
  21. 松开夹子并断开冷却液软管与冷却器和 EXV 总成的连接。
  22. 松开夹子并从超级瓶左前侧断开散热器入口软管。
  23. 松开夹子并从超级瓶右前侧断开散热器出口软管。

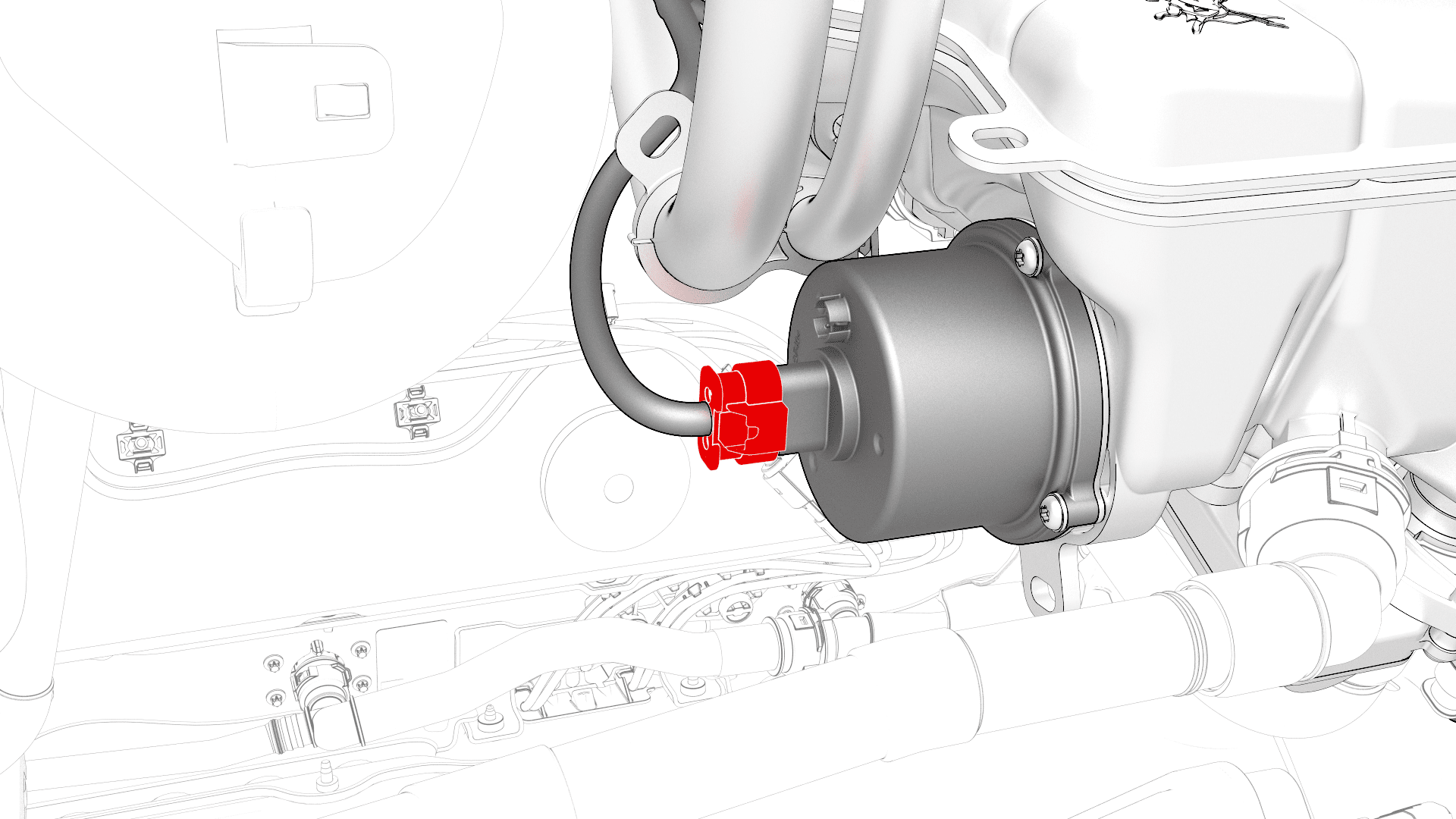

  24. 断开高压电池冷却液泵连接器。
  25. 松开将电气线束固定到吸液管的夹子。
  26. 断开动力总成冷却液泵连接器。

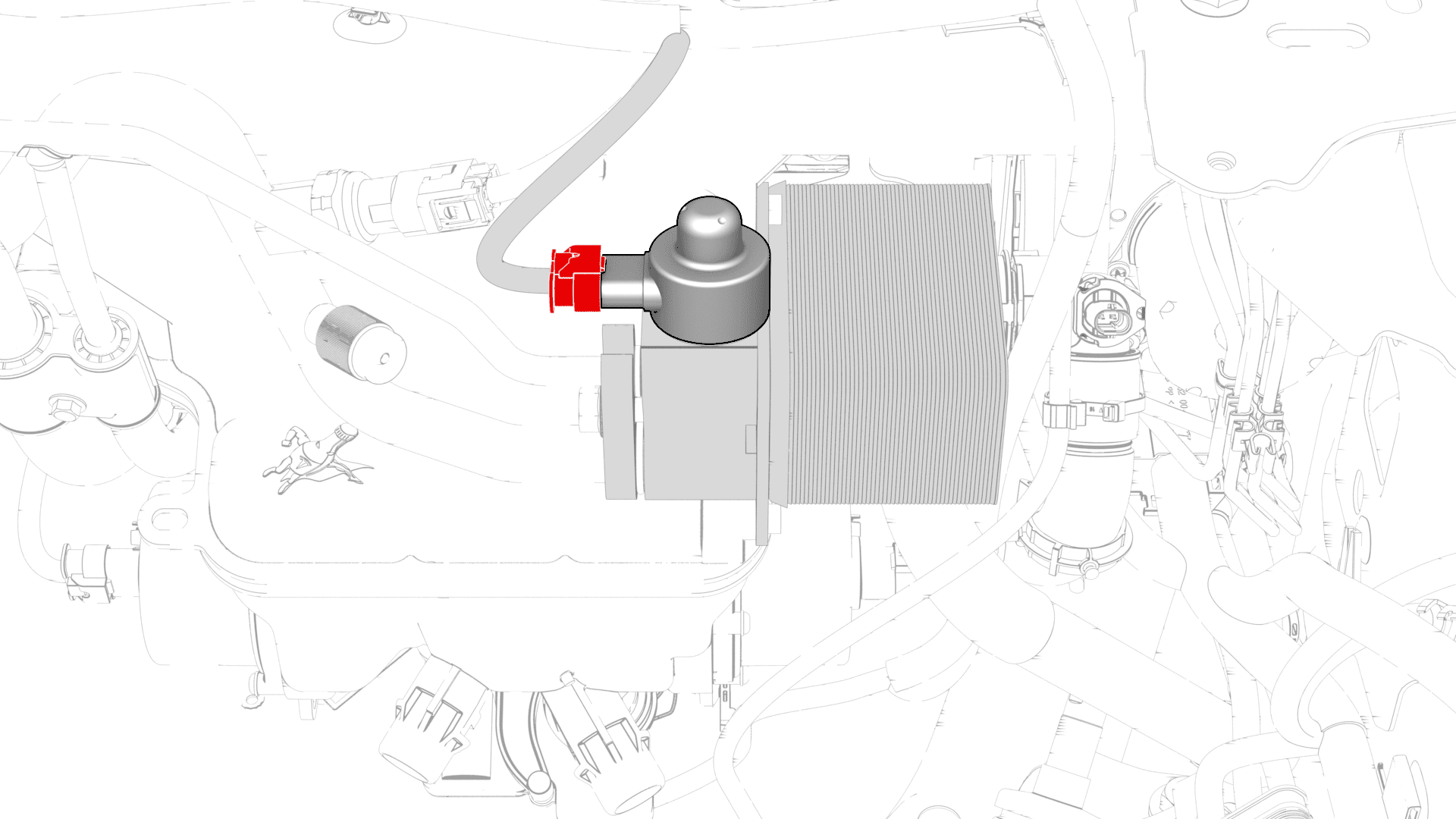

  27. 断开冷却器与 EXV 总成连接器。
  28. 断开低压传感器连接器。

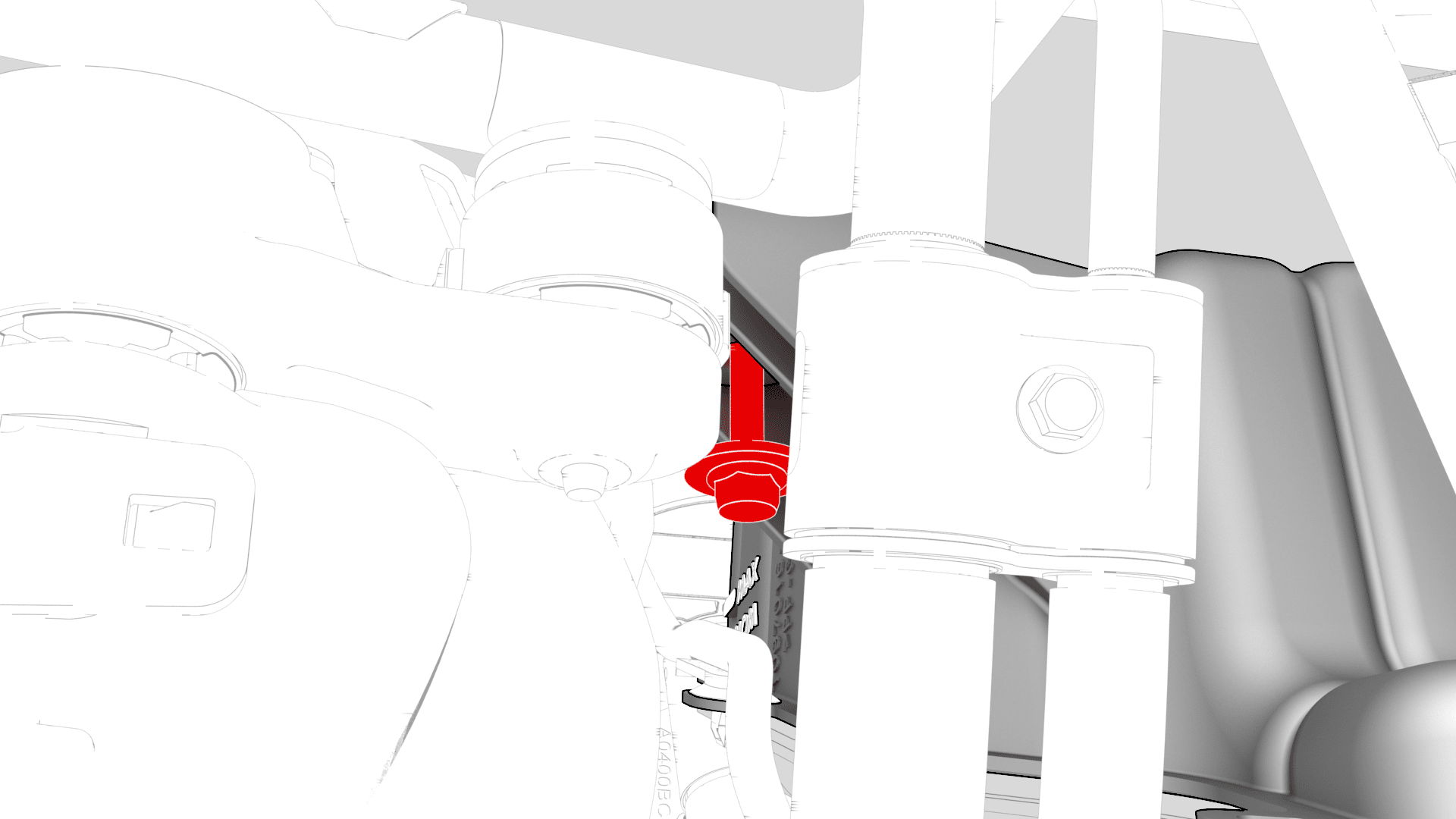

  29. 拆下将吸入/液体管支架固定到减震塔支架的螺栓,然后将二者分离。
  30. Informational PurposesAn informational icon, calling your attention
    继续执行下一步前,确保制冷剂已完全回收。
  31. 松开将吸入/液体管固定到冷却器与 EXV 总成的夹子,然后从冷却器与 EXV 总成上拆下该管路。

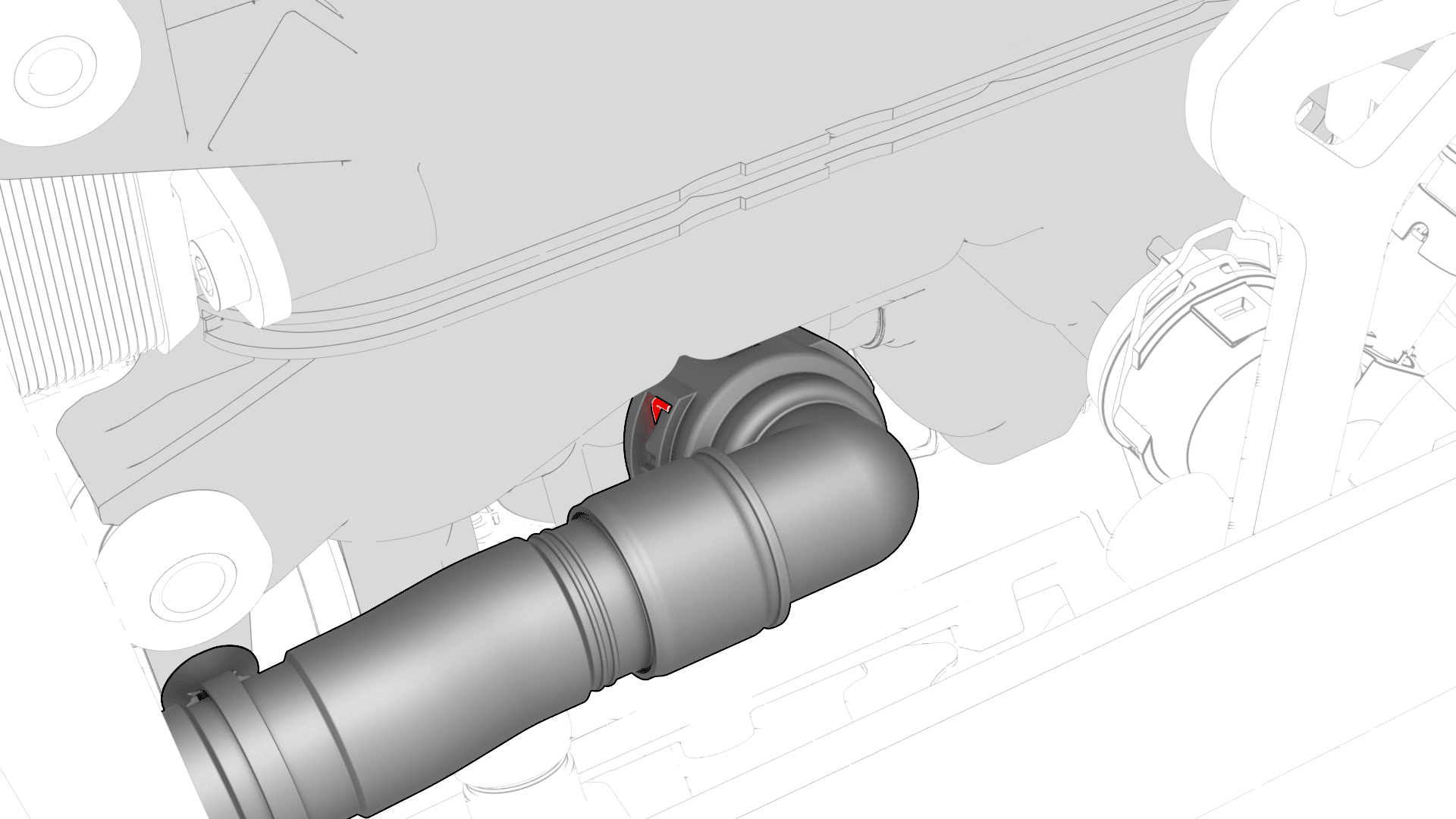

  32. 拆下并弃用吸入/液体管接头上的 O 型环。

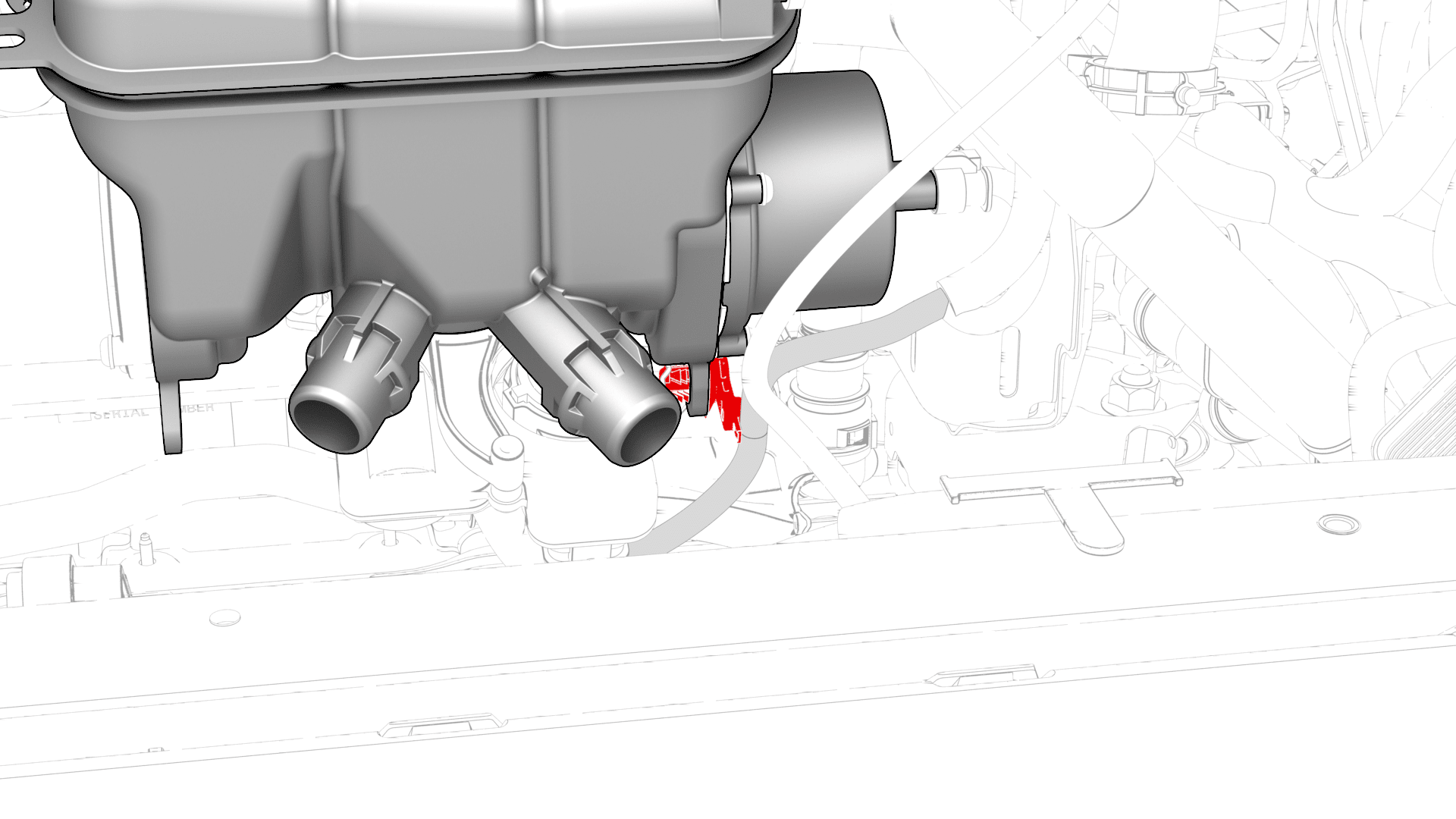

  33. 松开将吸入/液体管固定到超级瓶的夹子。
  34. 松开将电气线束固定到超级瓶的夹子。

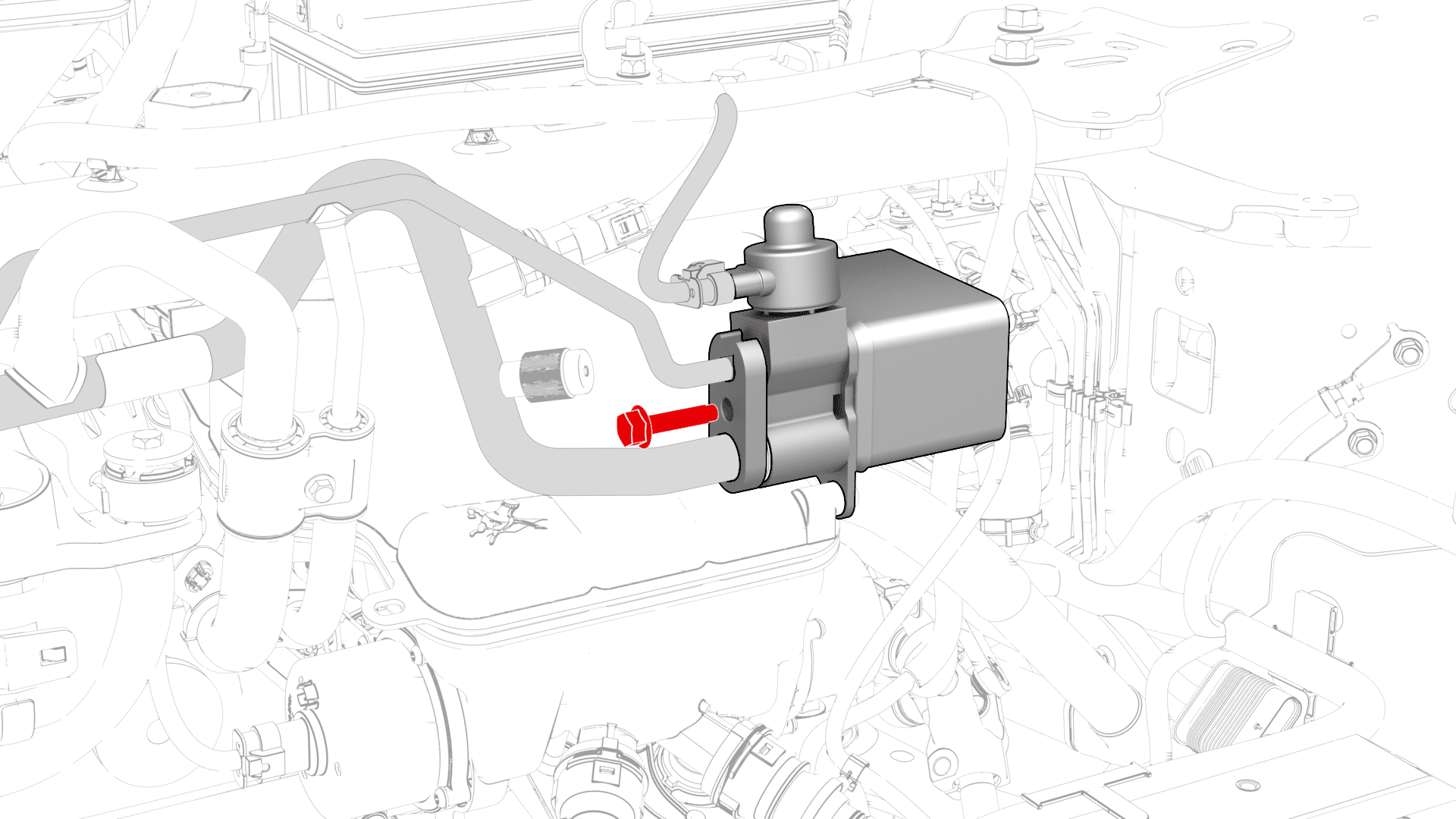

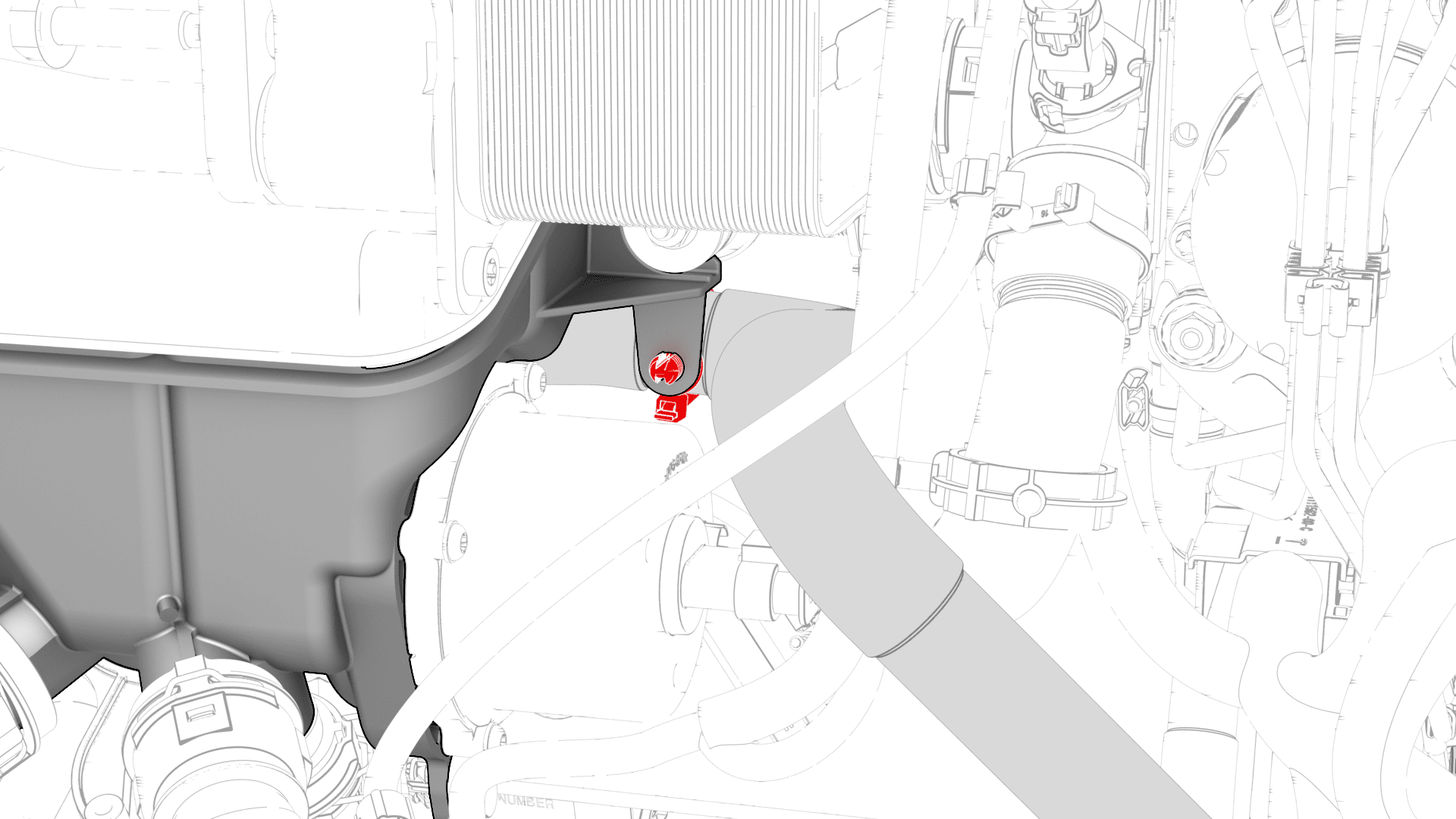

  35. 拆下将超级瓶固定到减震塔支架的螺栓。
  36. 拆下将超级瓶固定到减震塔支架的螺母,然后从车上拆下超级瓶。

安装

  1. 将超级瓶安装到减震塔支架上,然后安装将超级瓶固定到减震塔支架的螺母。
    8 Nm (5.9 lbs-ft)

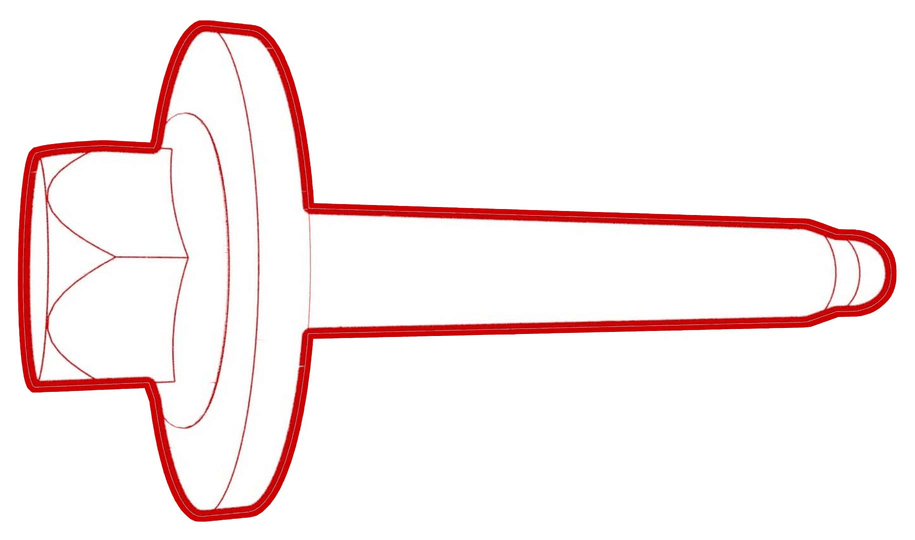

  2. 安装将超级瓶固定到减震塔支架的螺栓。
    8 Nm (5.9 lbs-ft)
  3. 紧固将电气线束固定到超级瓶的夹子。
  4. 安装将吸入/液体管固定到超级瓶的夹子。

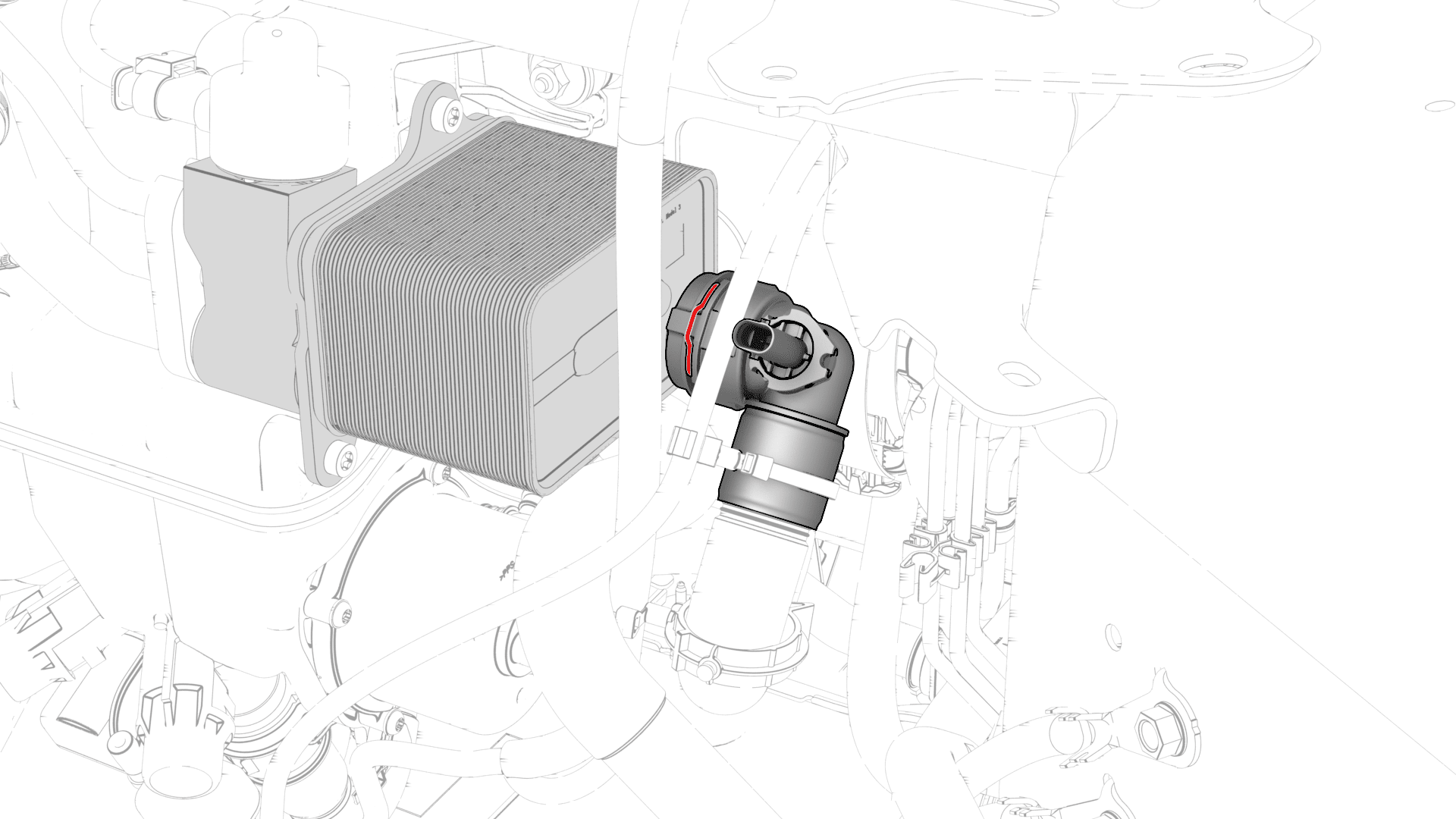

  5. 向吸入/液体管接头上安装新 O 型环,将吸入/液体管接头安装到冷却器与 EXV 总成中,然后安装将吸入/液体管固定到冷却器与 EXV 总成的螺栓。
    22 Nm (16.2 lbs-ft)
  6. 安装完总成后,再充注制冷剂。请参阅空调制冷剂(回收和重新加注)
    Informational PurposesAn informational icon, calling your attention
    再充注制冷剂的同时安装拆下的组件。
  7. 将吸入/液体管支架安装到减震塔支架上,然后安装将吸入/液体管支架固定到减震塔支架的螺栓。
    5.5 Nm (4.1 lbs-ft)
  8. 将电气线束连接到低压传感器连接器。
  9. 将电气线束连接到冷却器与 EXV 总成连接器。
  10. 将电气线束连接到动力总成冷却液泵连接器。
  11. 紧固将电气线束固定到吸液管的夹子。
  12. 将电气线束连接到高压电池冷却液泵连接器。
  13. 将散热器出口软管连接到超级瓶右前侧,然后紧固夹子。
  14. 将散热器入口软管连接到超级瓶左前侧,然后紧固夹子。
  15. 连接冷却器与 EXV 总成的冷却液软管,然后紧固夹子。
  16. 将电池通风软管安装到冷却器与 EXV 总成软管上,然后紧固将电池通风软管固定到冷却器与 EXV 总成软管的夹子。
  17. 将电气线束安装到冷却器与 EXV 总成软管上,然后紧固将电气线束固定到该软管的夹子。
  18. 将电气线束连接到冷却器与 EXV 总成软管冷却液温度传感器连接器。
  19. 紧固将电气线束固定到超级瓶下部 LH 侧的夹子。
  20. 将电气线束连接到五通阀执行机构连接器。
  21. 将电气线束连接到超级瓶液位传感器连接器。
  22. 将动力总成泵至门槛连接器软管连接到超级瓶右后侧,然后紧固夹子。
  23. 将电气线束连接到动力总成泵至门槛软管冷却液温度传感器连接器。
  24. 紧固将电池回流软管固定到超级瓶的夹子。
  25. 将电池回流软管连接到超级瓶左后侧,然后紧固夹子。
  26. 连接超级瓶下部 LH 侧的动力总成供液软管,然后紧固夹子。
  27. 取走车辆下方的冷却液排放容器。
  28. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  29. 连接 12V 电源。请参阅12V/低压电源(断开和连接)
    Informational PurposesAn informational icon, calling your attention
    请勿在此时安装前备箱后部挡板。
  30. 新的替代超级瓶设置有两个泵,因为单泵设置已停用。有关详细信息,请参阅 https://toolbox.teslamotors.com/articles/105200。
  31. 在触摸屏上,点击“Start Thermal Fill Drain (Coolant and Refrigerant)”处的 START
  32. 执行冷却系统真空重新加注程序。请参阅冷却系统(真空重新加注)
  33. 在触摸屏上,点击“Start Coolant Air Purge”处的 START
  34. 检查超级瓶中的冷却液液位,必要时加满,然后安装超级瓶盖。
    Informational PurposesAn informational icon, calling your attention
    超级瓶中的液位应该高出 MAX 线 5 毫米。
  35. 在触摸屏上,点击“Test HVAC Performance”处的 START
  36. 在触摸屏上,点击维护模式 > 温度 > 操作,点击“Test Thermal Performance”处的 START,然后点击 Run
  37. 退出“维护模式”。请参阅维护模式
  38. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  39. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
