座椅靠背 - 第二排 - LH(拆卸和更换)

校正代码 13054002 0.24 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 7 月 23 日:删除了分离第二排座椅锁扣的步骤。
  • 非接触式感应加热工具 - 1032900-00-A

扭矩规格

表 1. 扭矩规格座椅靠背 - 第二排 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将第二排左侧锁扣固定到车身的螺栓
40 Nm (29.5 lbs-ft)
  • 3 英寸加长件
  • 15 毫米套筒
  • 无绳棘轮/冲击钻
  • 非接触式感应加热工具 - 1032900-00-A(仅适用于拆卸程序)
  • 棘轮/扭矩扳手
更换
将左侧座椅靠背总成铰链支架固定到车身的螺母(2 个)
18 Nm (13.3 lbs-ft)
  • 13 毫米套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 拆下第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  3. 立起第二排左侧座椅。

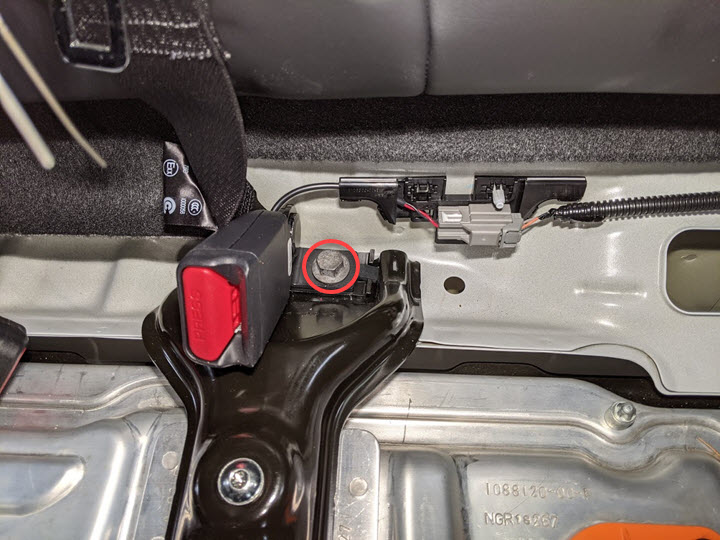

  4. 拆下并弃用将第二排左侧锁扣固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    如果螺栓难以拆下,请使用感应加热工具融化粘贴片材料。将感应加热工具线圈置于螺栓周围,然后将螺栓加热 20 秒。等待螺栓冷却 2 分钟,然后拆下并弃用螺栓。感应加热器线圈、螺栓和相邻区域将处于极热状态。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用感应加热器时,装有心脏起搏器或其他电子或金属外科植入物的人员必须与感应加热器保持至少 1 米(3 英尺)距离。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用感应加热器前,请取出口袋里的所有金属物品(如硬币、钥匙、电子设备和工具)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    使用感应加热器前,确保作业区备有经正确维护的灭火器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请在通风条件良好的区域使用感应加热器。
    提示: 推荐使用以下工具:
    • 3 英寸加长件
    • 15 毫米套筒
    • 无绳棘轮/冲击钻
    • 非接触式感应加热工具 - 1032900-00-A(仅适用于拆卸程序)
    • 棘轮/扭矩扳手
  5. 将电气线束从第二排左侧座椅靠背总成加热座椅连接器上断开(如有配备)。

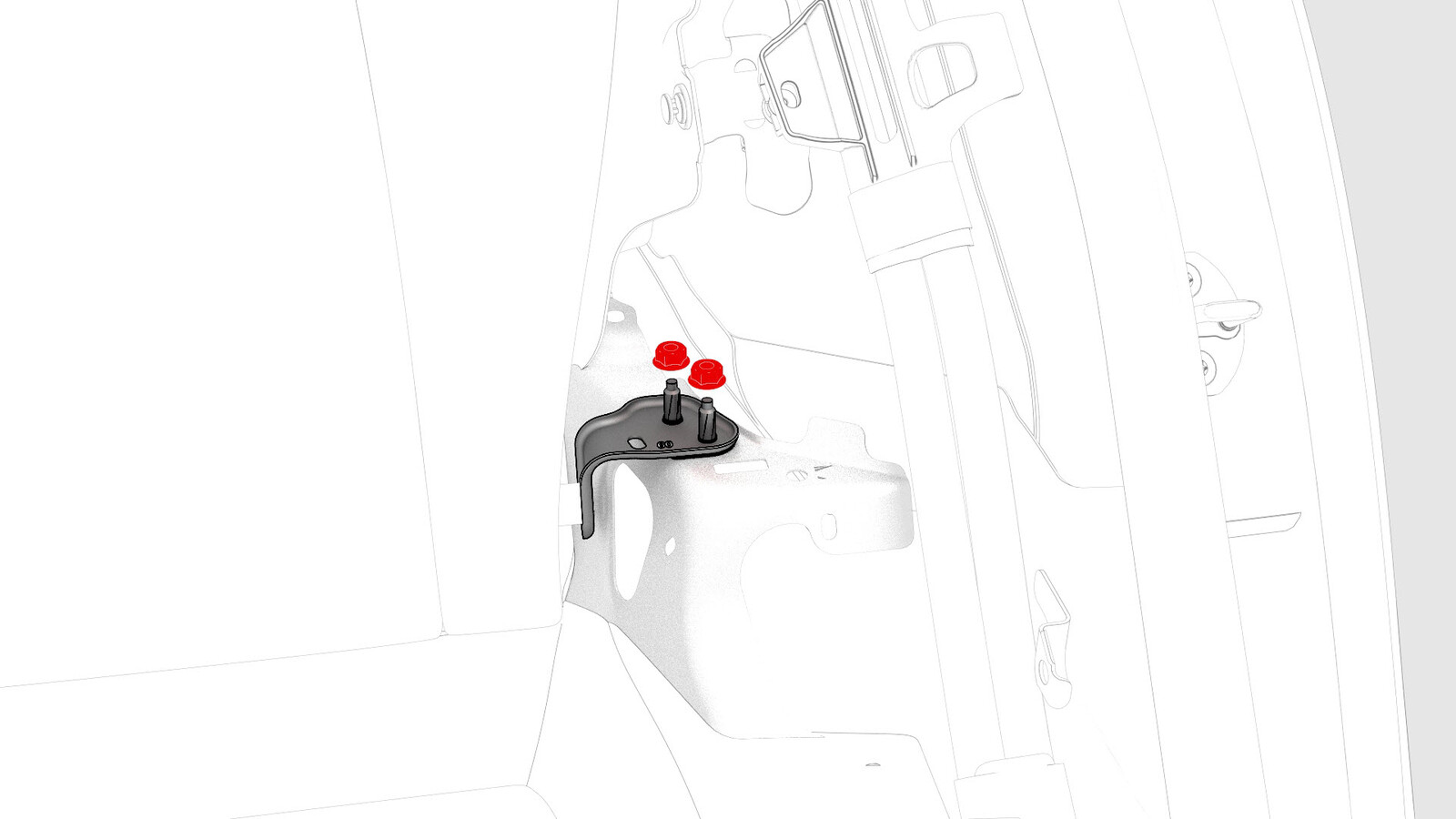

  6. 拆下将左侧座椅靠背总成铰链支架固定到车身的螺母(2 个)。
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  7. 抬起左侧座椅靠背总成左侧,先向前再向左移动,将内部枢轴从右侧座椅靠背总成上拉离。
  8. 将左侧座椅靠背总成从车辆上拆下。

安装

  1. 将左侧座椅靠背总成内部枢轴插入右侧座椅靠背总成上的插口,将总成向后再向右移动,然后将左侧座椅靠背总成铰链支架下移至车身螺柱上。
  2. 安装将左侧座椅靠背总成铰链支架固定到车身的螺母(2 个)。
    18 Nm (13.3 lbs-ft)
    提示: 推荐使用以下工具:
    • 13 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  3. 将电气线束连接到第二排左侧座椅靠背总成加热座椅连接器上(如有配备)。
  4. 安装新的螺栓,将第二排左侧锁扣固定到车身。
    40 Nm (29.5 lbs-ft)
    提示: 推荐使用以下工具:
    • 3 英寸加长件
    • 15 毫米套筒
    • 无绳棘轮/冲击钻
    • 非接触式感应加热工具 - 1032900-00-A(仅适用于拆卸程序)
    • 棘轮/扭矩扳手
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。
  5. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - LH(拆卸和更换)
  6. 立起第二排左侧座椅靠背。
  7. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
