线束 - 分总成 - 温度系统（带加热泵款）（拆卸和更换）

校正代码 17101542 0.60 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

警告
Model 3 thermal management components operate under very tight specifications and can malfunction if Service procedures are not carefully followed. DO NOT rely on past experience with other thermal management systems; read through the Service Manual and do not deviate from the instructions.

扭矩规格

表 1. 扭矩规格： 线束 - 分总成 - 温度系统（带加热泵款）（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管固定到减震塔支架的螺栓
31 Nm (22.9 lbs-ft)
  • 15 毫米套筒
 N/A 在此程序中拧松这些螺栓，但请勿拆下
将减震塔支架固定到车辆的外部螺栓
62 Nm (45.7 lbs-ft)
  • 15 毫米深套筒
 重复使用
将减震塔支架固定到车辆的内部螺栓
55 Nm (40.6 lbs-ft)
  • 15 毫米深套筒
 重复使用

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  2. 拆下 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  3. 拆下新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  4. 松开锁片，然后断开温度系统次总成线束与前部控制器的连接。
  5. 松开将温度系统次总成线束固定到前部线束导件盖的夹子。
  6. 松开将温度系统次总成线束固定到冷却液罐 RH 侧的夹子。
  7. 在冷却液罐附近，从冷却器至电池软管上的传感器上断开电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
    注

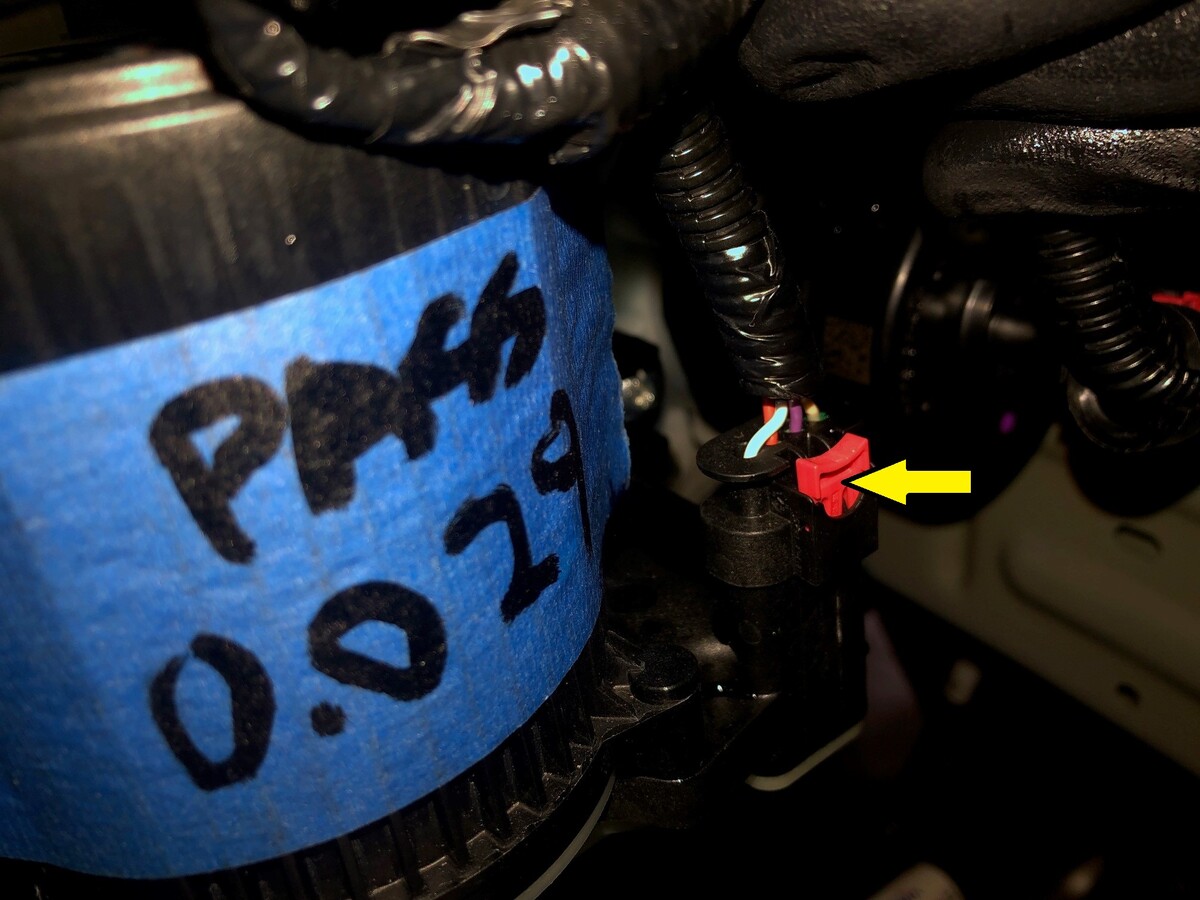

    记录连接器线束上所缠绕胶带的颜色，以及线束相对于冷却液罐的位置。
  8. 在冷却液罐附近，从动力总成供液软管上的传感器上断开电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
    注
    记录连接器线束上所缠绕胶带的颜色，以及线束相对于冷却液罐的位置。
  9. 断开动力总成冷却液泵上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
  10. 断开电池冷却液泵上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
  11. 断开八通阀上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

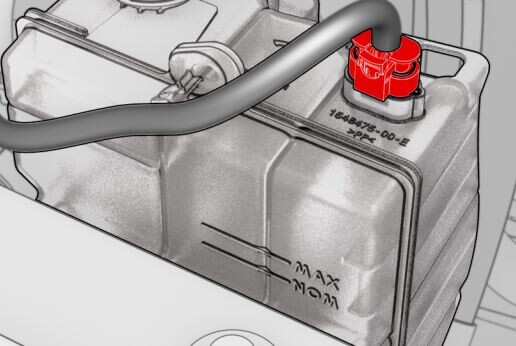

  12. 松开锁片，然后断开冷却液罐液位传感器上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

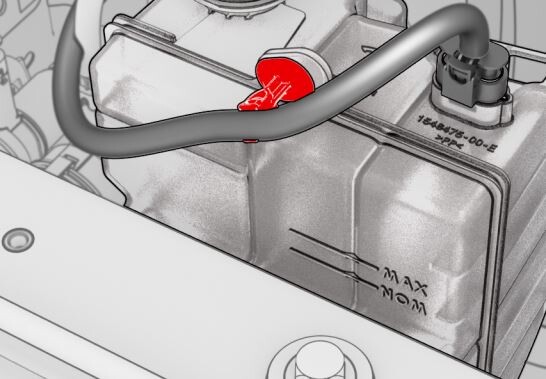

  13. 松开将电气线束固定到冷却液罐顶部的夹子。
  14. 松开将电气线束固定到冷却液罐下部 LH 侧的夹子。
  15. 松开将线束固定到空调压缩机高压线束支架的夹子。
  16. 松开连接器锁片，然后断开空调压缩机上的低压电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

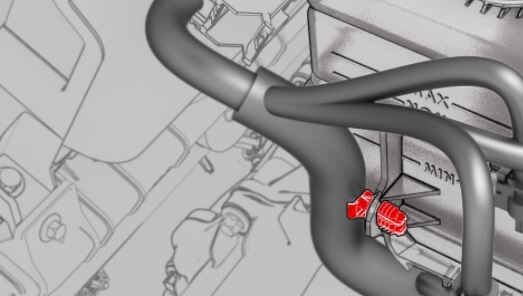

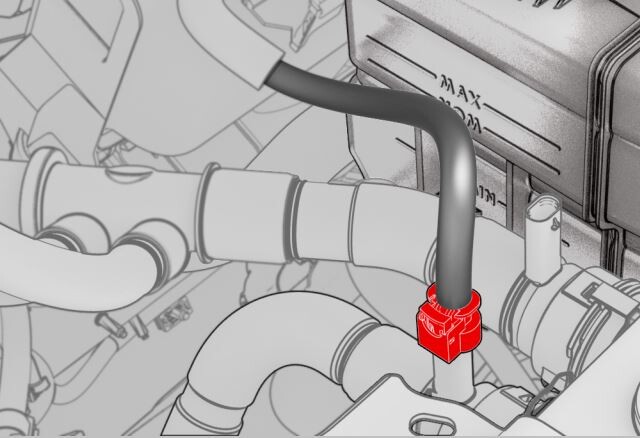

  17. 在接地带连接点附近，松开将冷却液软管固定到空调压缩机支架的夹子。

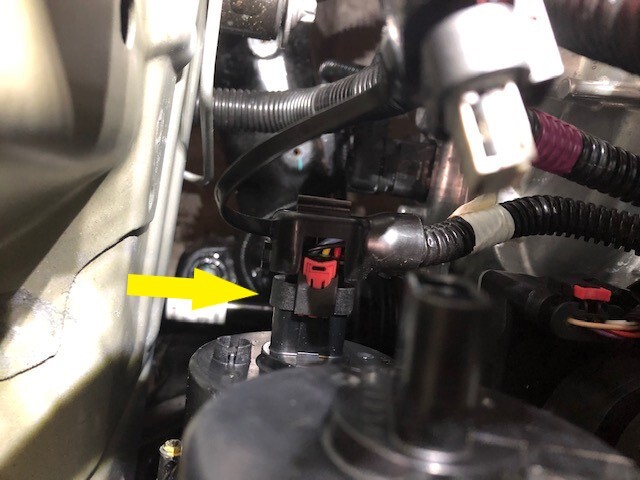

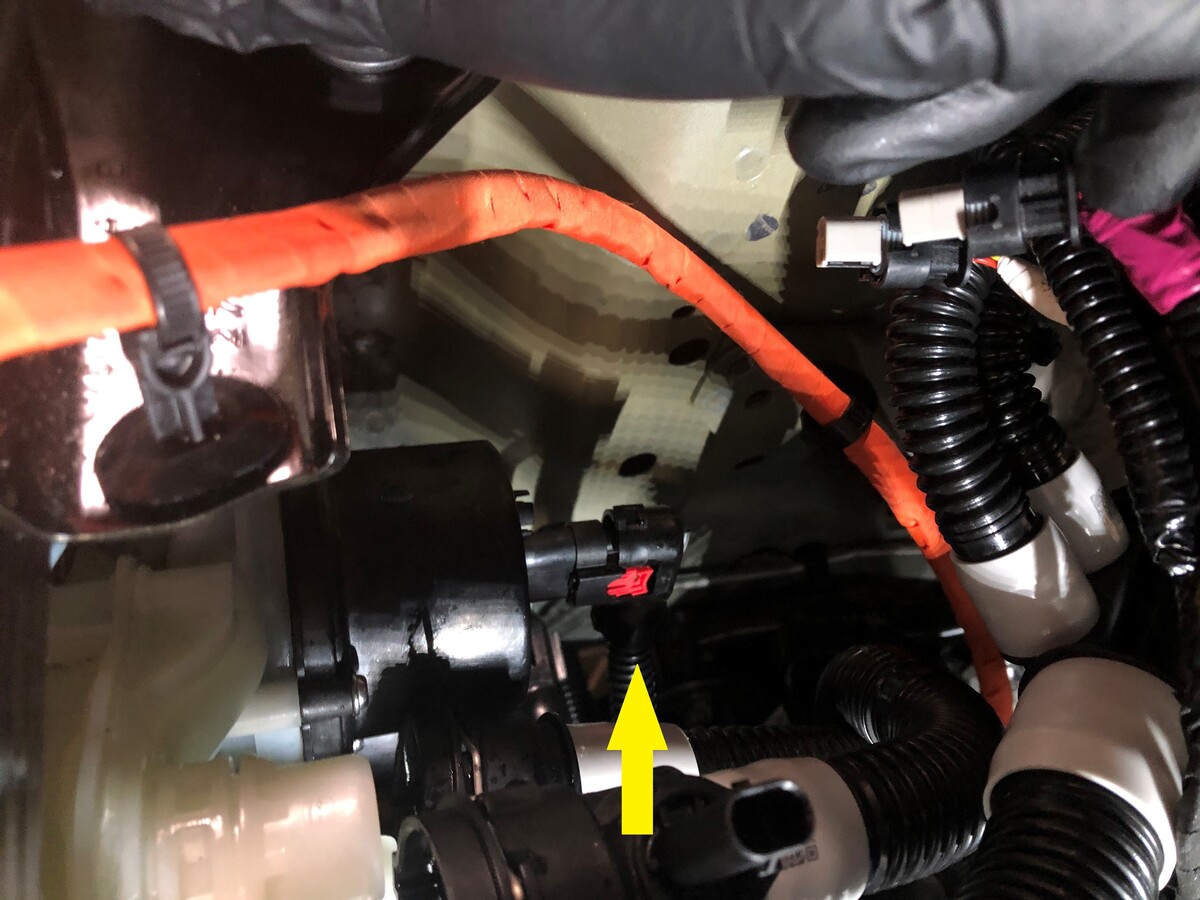

  18. 松开锁片，然后断开高压和温度传感器上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

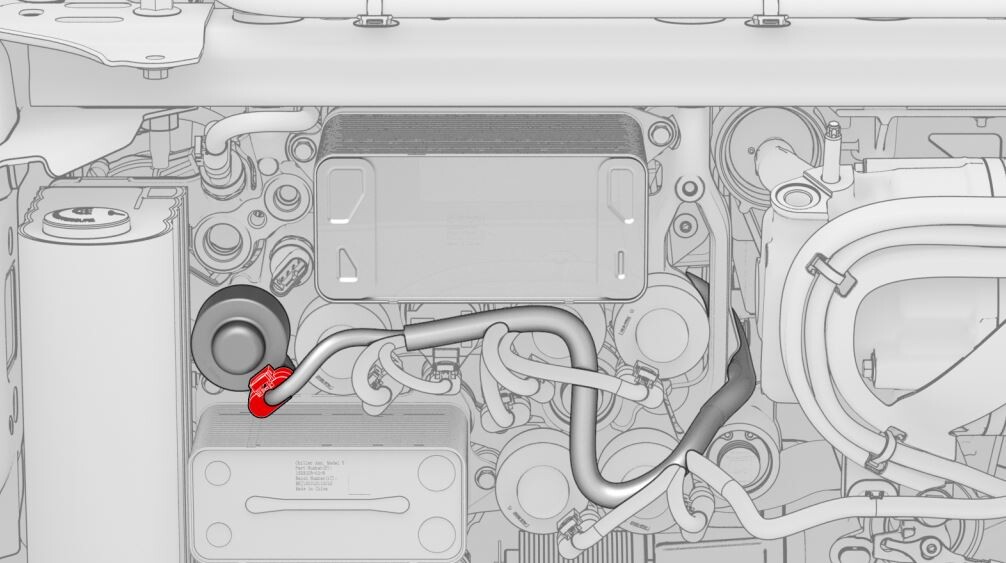

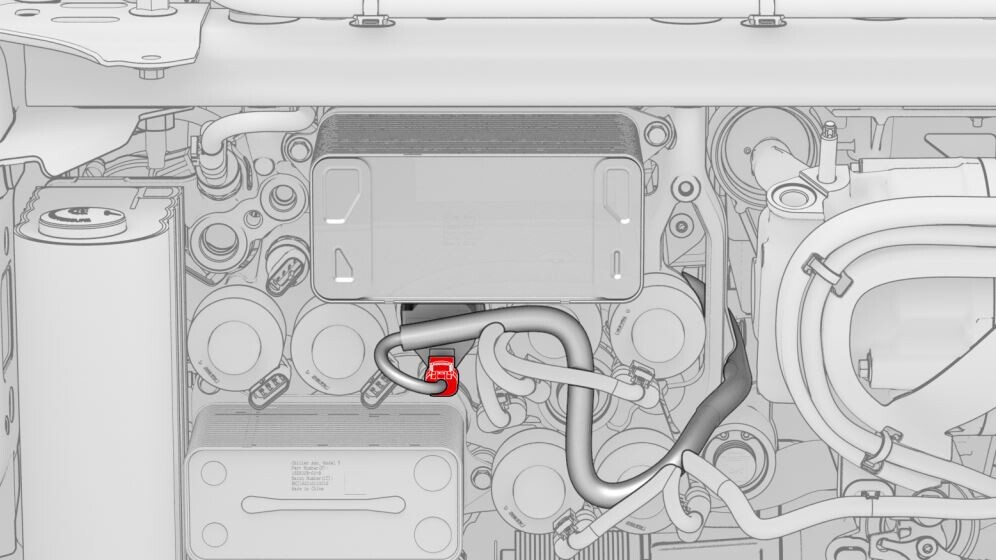

    图 1. 为清晰起见，隐藏了部分组件

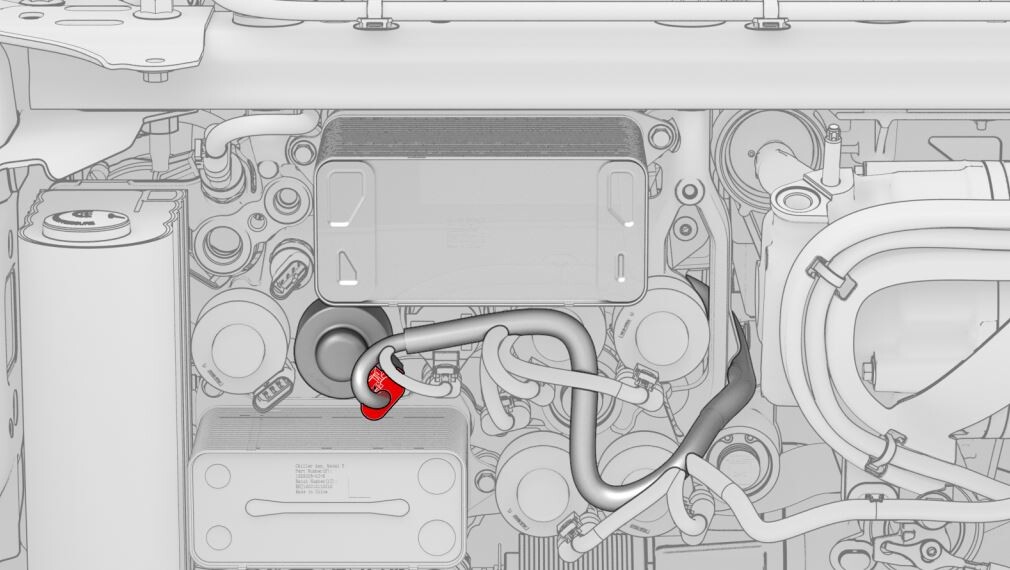

  19. 松开锁片，然后断开再循环膨胀阀上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

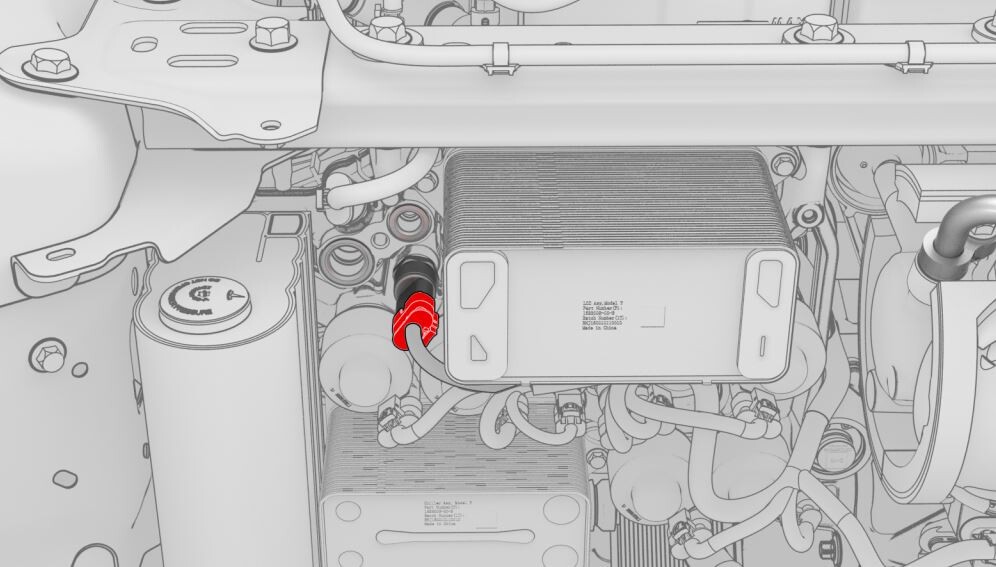

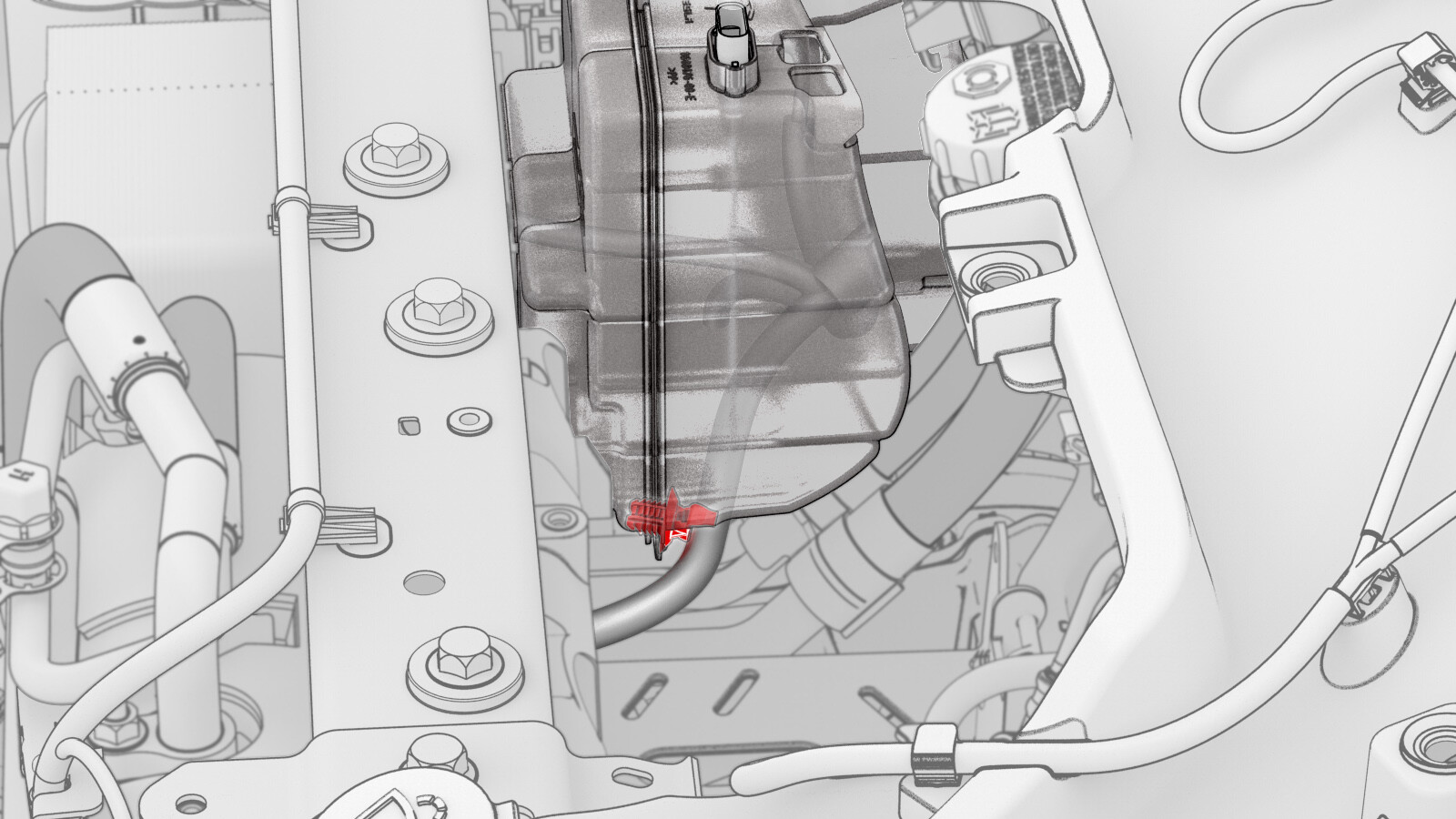

    图 2. 为清晰起见，隐藏了部分组件

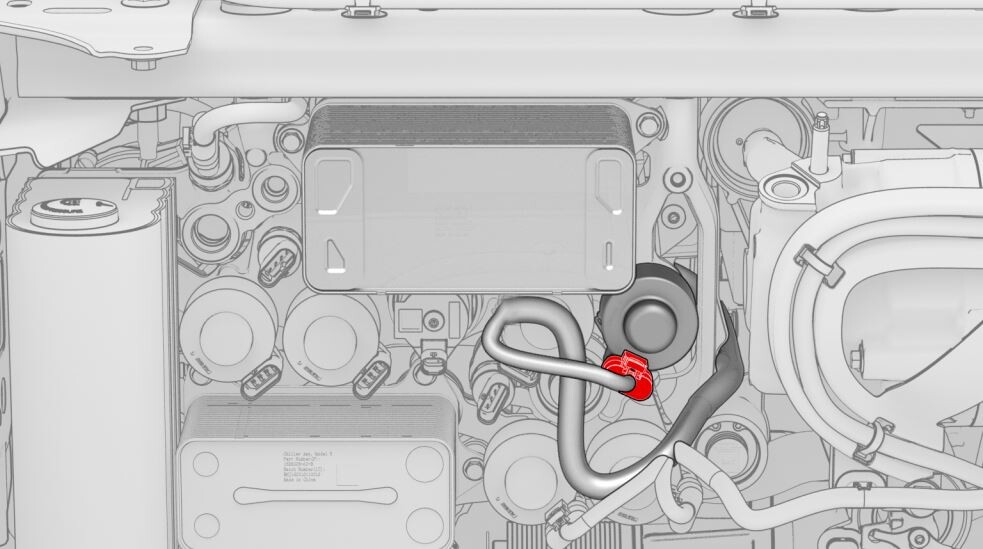

  20. 松开锁片，然后断开液冷冷凝器膨胀阀上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

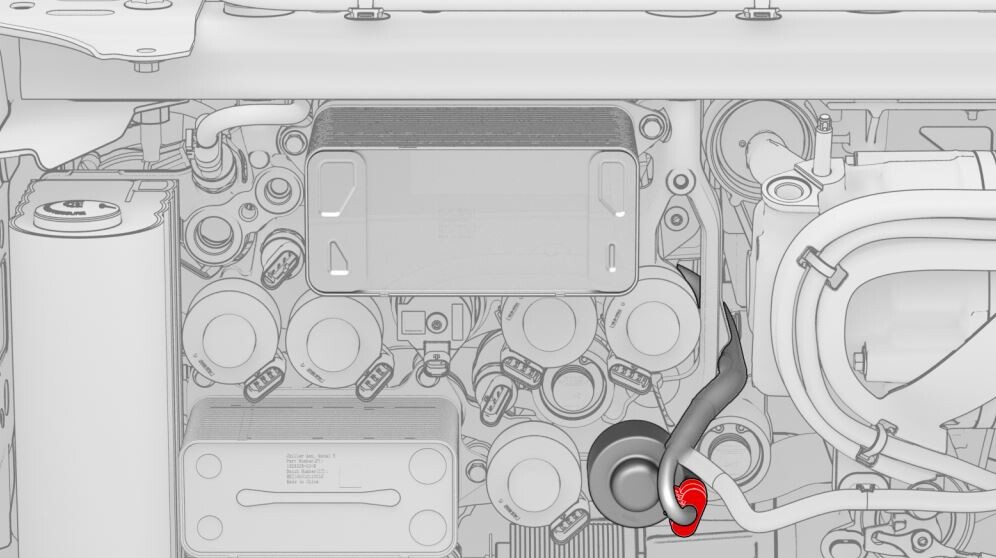

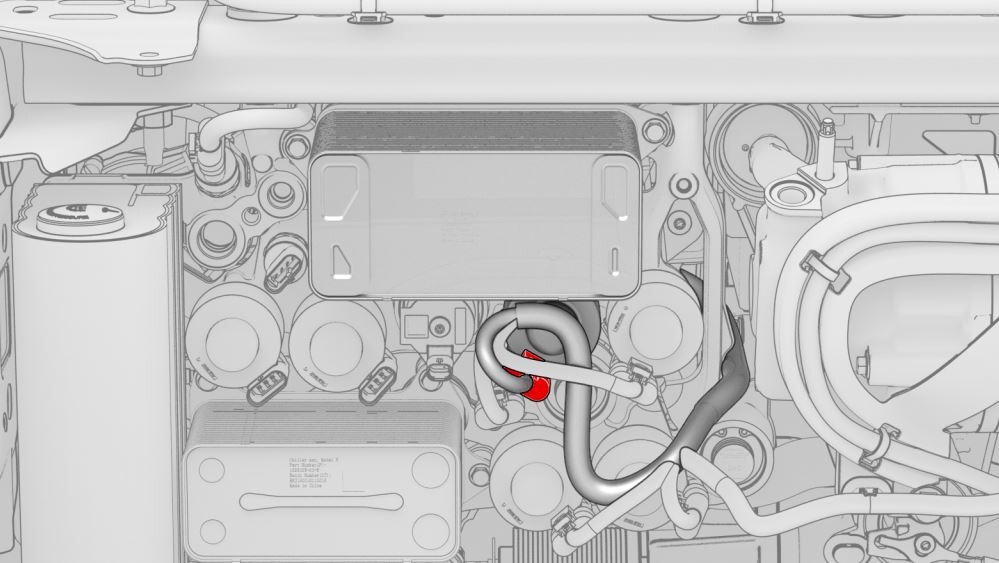

    图 3. 为清晰起见，隐藏了部分组件

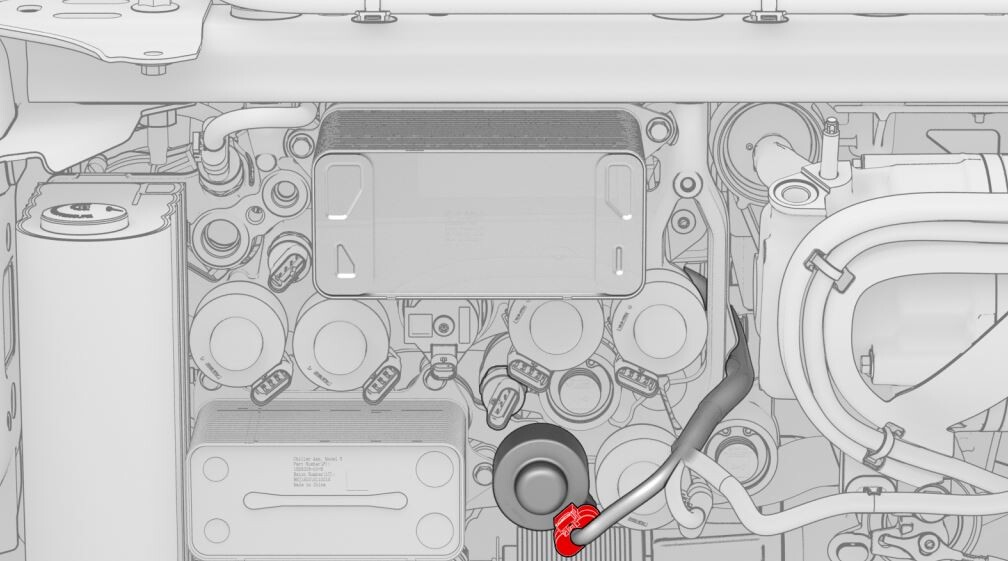

  21. 松开锁片，然后断开液冷冷凝器切断阀上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
    图 4. 为清晰起见，隐藏了部分组件
  22. 松开锁片，然后断开座舱右侧冷凝器膨胀阀上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
    图 5. 为清晰起见，隐藏了部分组件
  23. 松开锁片，然后断开高压和温度过冷式传感器上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

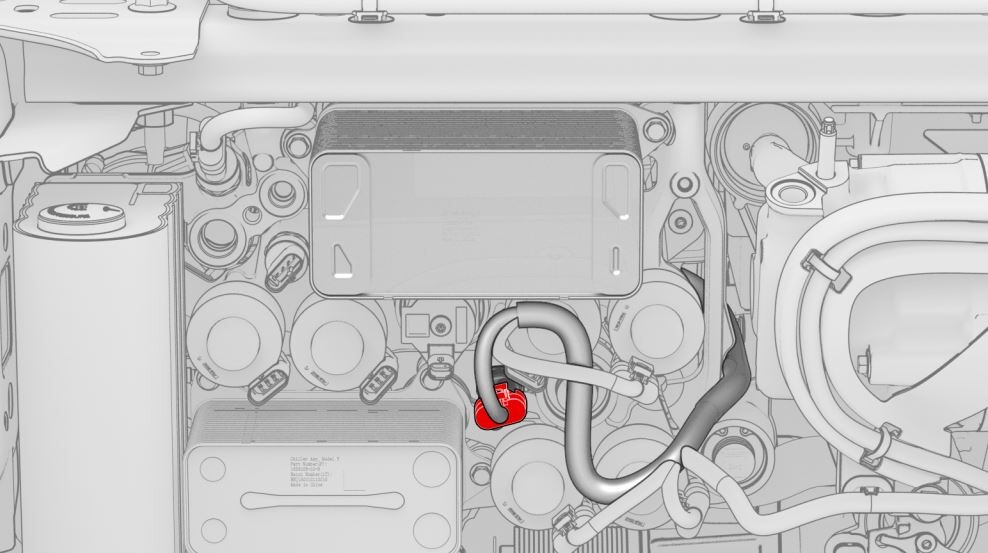

    图 6. 为清晰起见，隐藏了部分组件
  24. 松开锁片，然后断开座舱左侧冷凝器膨胀阀上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
    图 7. 为清晰起见，隐藏了部分组件
  25. 松开锁片，然后断开冷却器膨胀阀上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
    图 8. 为清晰起见，隐藏了部分组件
  26. 松开锁片，然后断开蒸发器膨胀阀上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
    图 9. 为清晰起见，隐藏了部分组件

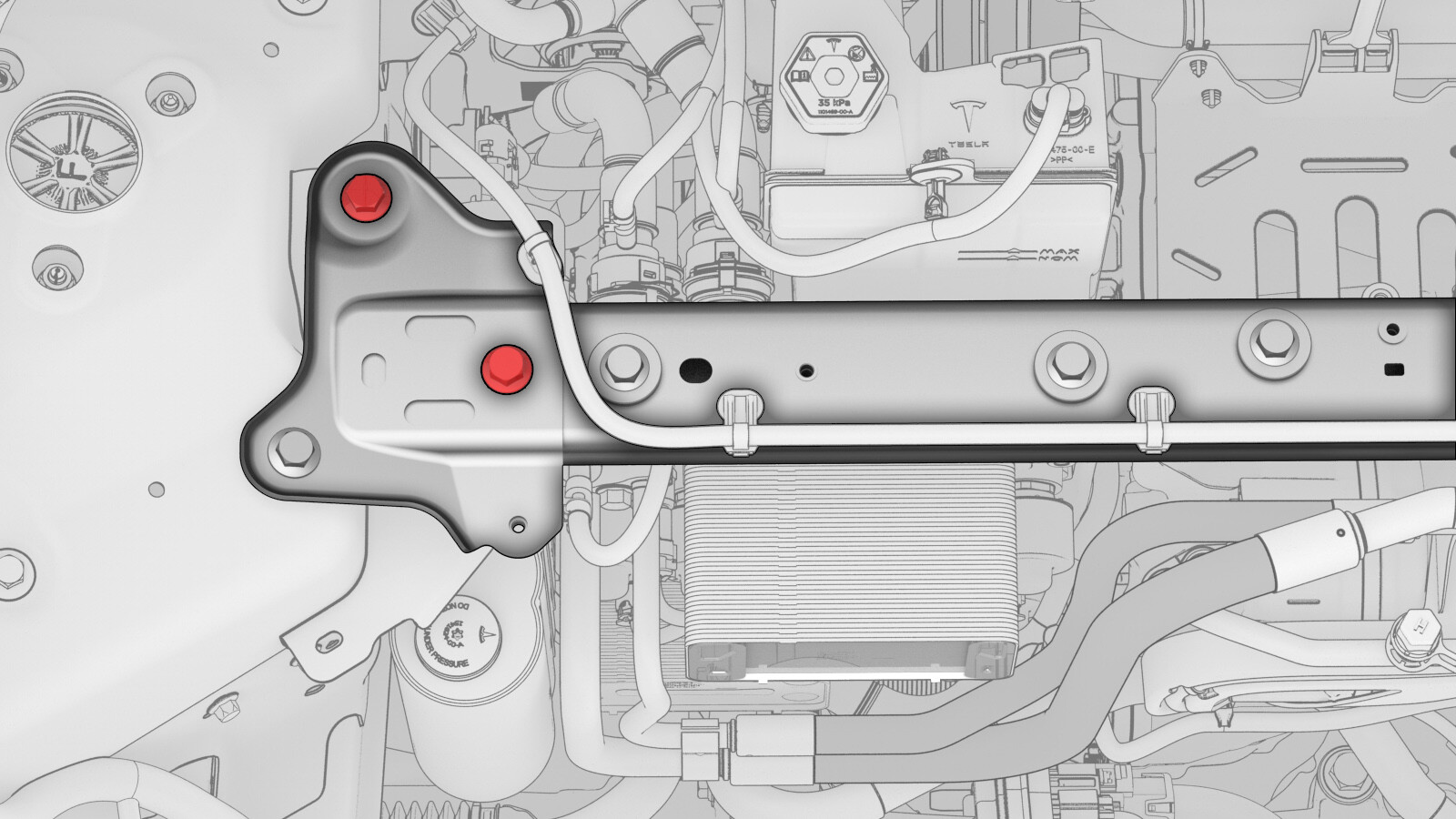

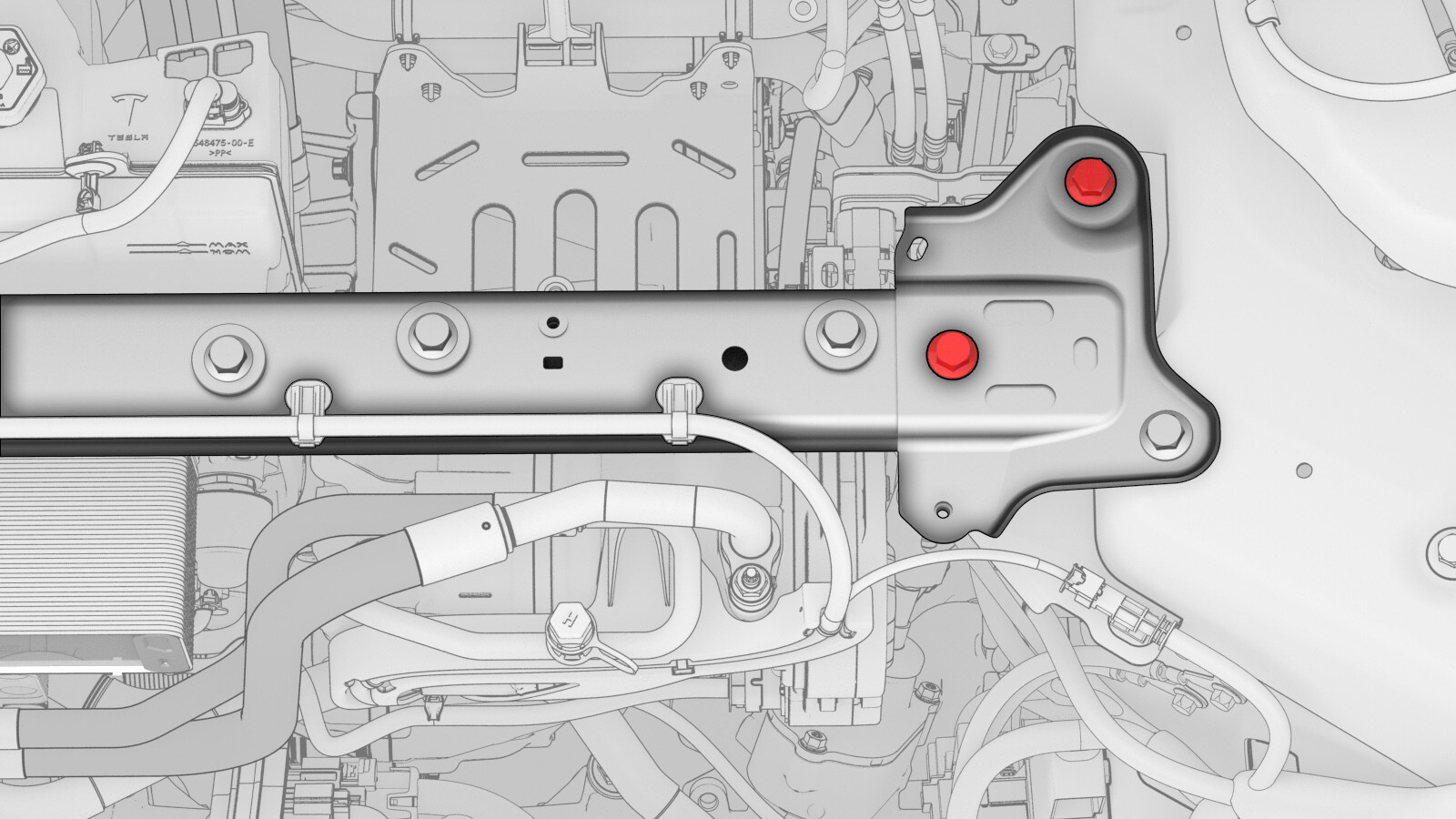

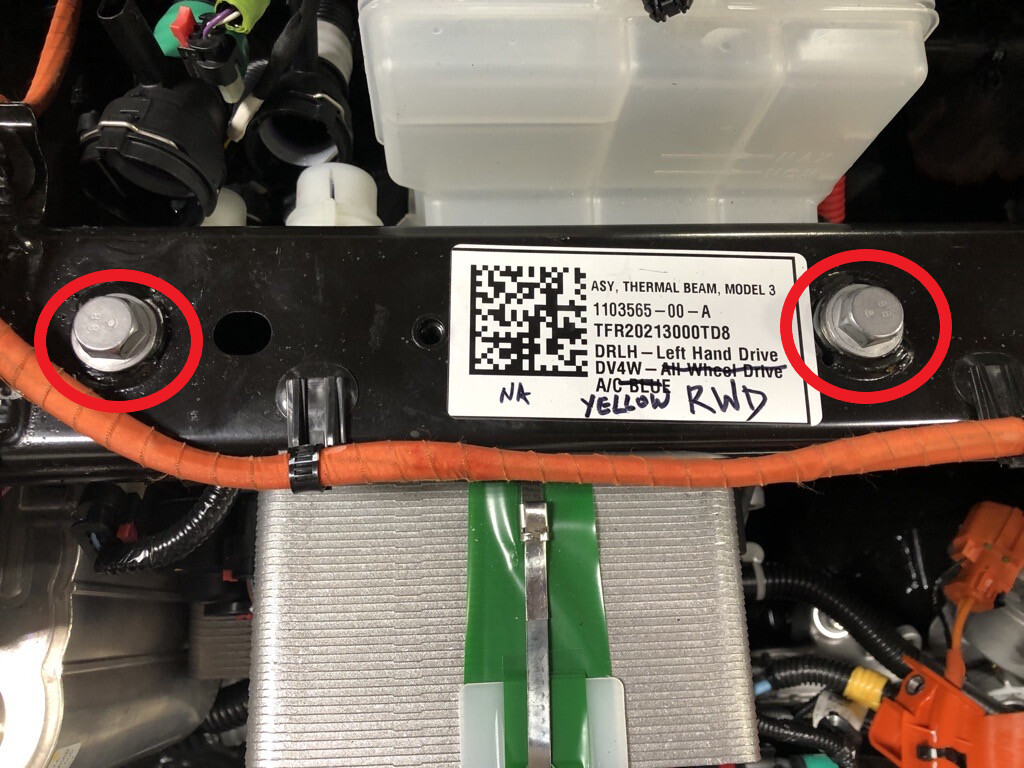

  27. 松开（但不要拆下）将超级歧管固定到减震塔支架的螺栓 (x2)。
  28. 松开锁片，然后断开低压和温度传感器上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.
    图 10. 为清晰起见，隐藏了部分组件

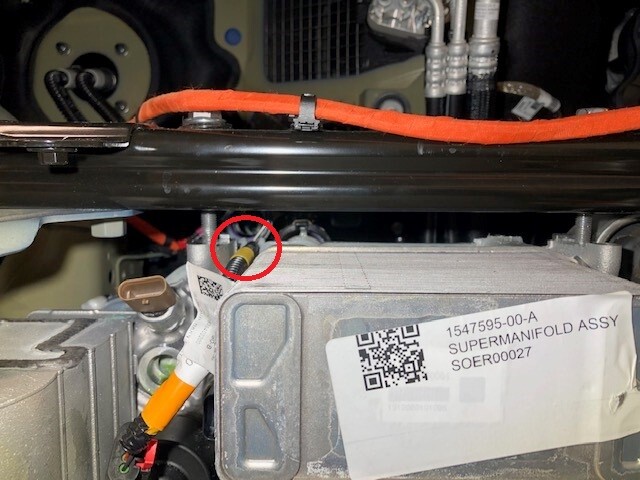

  29. 松开低压和温度传感器线束与超级歧管顶部和后部的线束支座的连接。
    提示
    用一字螺丝刀松开线束。用电工胶带缠住顶部，以避免损坏线束。
    图 11. 超级歧管顶部的线束支座
    图 12. 超级歧管后部的线束支座

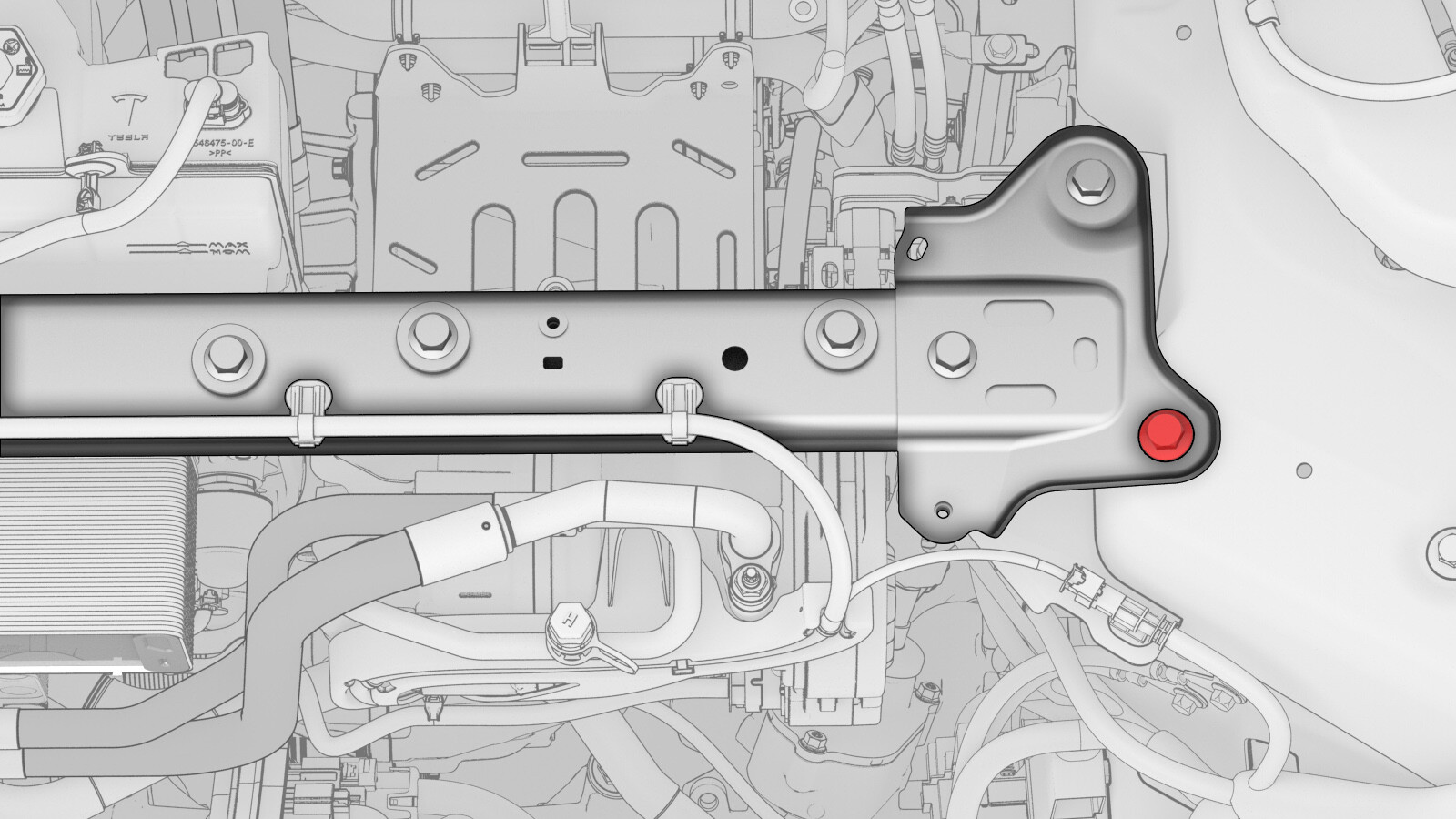

  30. 松开（但不要拆下）将减震塔支架 LH 侧固定到车辆的内侧螺栓。
    提示
    推荐使用以下工具
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  31. 松开将减震塔支架 LH 侧固定到车辆的外侧螺栓，但不要拆下。
    提示
    推荐使用以下工具
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

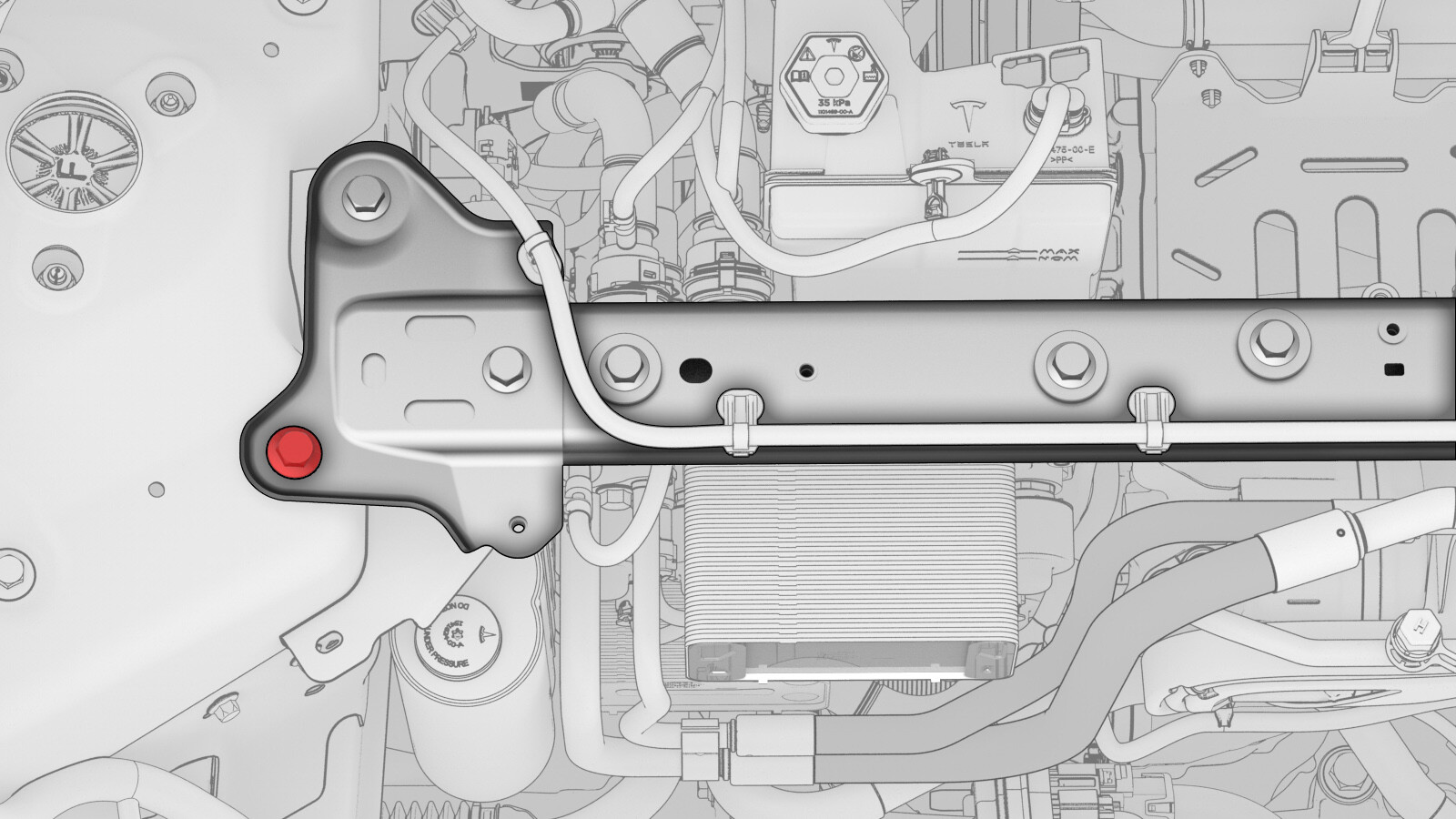

  32. 拆下将减震塔支架 RH 侧固定到车辆的内侧螺栓。
    提示
    推荐使用以下工具
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  33. 拆下将减震塔支架 RH 侧固定到车辆的外侧螺栓。
    提示
    推荐使用以下工具
    • 15 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手

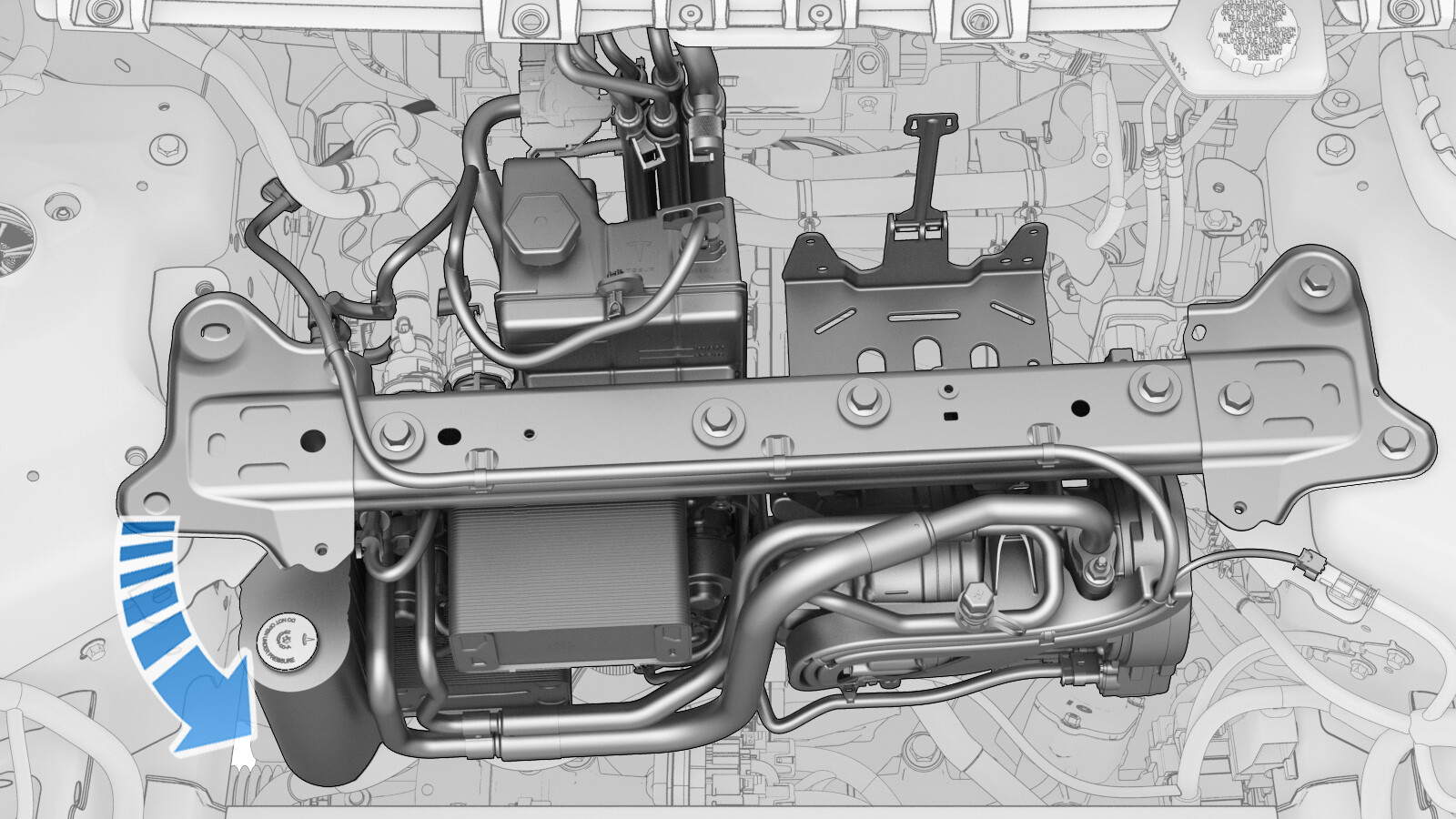

  34. 将减震塔支架 RH 侧朝车头方向滑动。

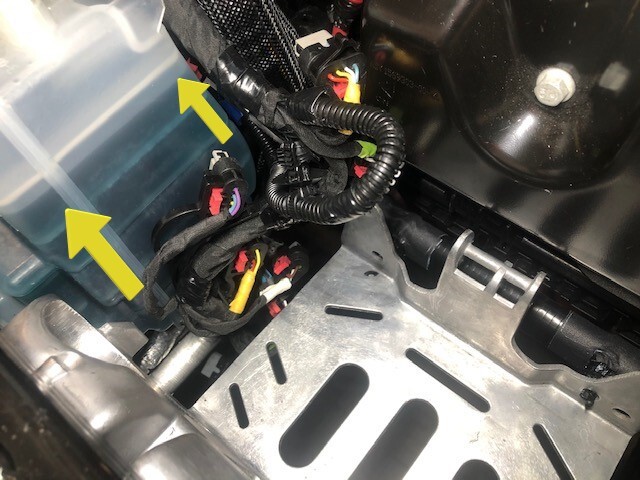

  35. 朝向车辆 LH 侧铺设温度系统次总成线束，将其置于空调压缩机下方以及冷却液罐和空调压缩机支架之间。

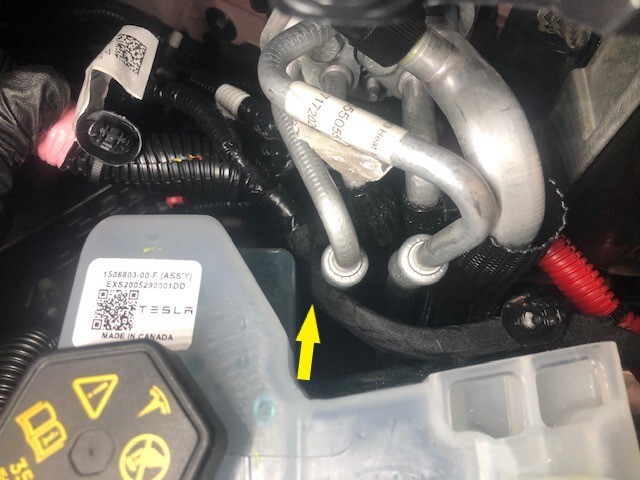

  36. 将温度系统次总成线束从冷却液罐与超级歧管至暖通空调管路之间取出，从而将其从车上拆下。

安装

  1. 将温度系统次总成线束放置在前部控制器附近，以便于安装。
    注
    如图所示，将线束夹放置在超级歧管至暖通空调管路和冷却液罐附近。
  2. 将线束的其余部分铺设在冷却液罐和空调压缩机支架之间，位于空调压缩机下方，然后铺设到超级歧管上。
  3. 将电气连接器与蒸发器膨胀阀相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
    图 13. 为清晰起见，隐藏了部分组件
  4. 将电气连接器与冷却器膨胀阀相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
    图 14. 为清晰起见，隐藏了部分组件
  5. 将电气连接器与座舱左侧冷凝器膨胀阀相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
    图 15. 为清晰起见，隐藏了部分组件
  6. 将电气连接器与座舱右侧冷凝器膨胀阀相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  7. 将电气连接器与高压和温度过冷式传感器相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  8. 将电气连接器与液冷冷凝器切断阀相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  9. 将电气连接器与液冷冷凝器膨胀阀相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  10. 将电气连接器与再循环膨胀阀相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  11. 将电气连接器与高压和温度传感器相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  12. 在接地带连接点附近，安装将冷却液软管固定到空调压缩机支架的夹子。
  13. 安装将线束固定到空调压缩机高压线束支架的夹子。
  14. 将低压电气连接器与空调压缩机相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  15. 松开将电气线束固定到冷却液罐下部 LH 侧的夹子。
  16. 安装将电气线束固定到冷却液罐下部 LH 侧的夹子。
  17. 安装将温度系统次总成线束固定到冷却液罐 RH 侧的夹子。
  18. 安装将温度系统次总成线束固定到前部线束导件盖的夹子。

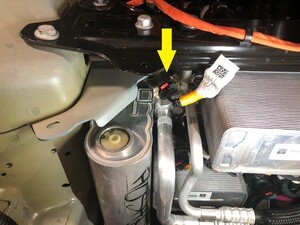

  19. 将温度系统次总成线束连接到前部控制器，然后接合锁片。
  20. 将低压和温度传感器线束安装在超级歧管顶部和后部的线束支座上。
    提示
    用一字螺丝刀安装线束。用电工胶带缠住顶部，以避免损坏线束。
    图 16. 超级歧管顶部的线束支座
    图 17. 超级歧管后部的线束支座
  21. 将电气连接器与低压和温度传感器相连，然后接合锁片。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
    图 18. 为清晰起见，隐藏了部分组件
  22. 拧紧将超级歧管固定到减震塔支架的螺栓 (x2)。
    31 Nm (22.9 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
  23. 将电气连接器与八通阀相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  24. 将电气连接器与电池冷却液泵相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  25. 将电气连接器与动力总成冷却液泵相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  26. 将电气连接器与冷却液罐附近动力总成供液软管上的传感器相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
    注
    对缠绕在线束上的胶带的颜色与冷却液软管接头附近的护套的颜色进行匹配。
  27. 将电气连接器与冷却液罐附近冷却器至电池软管上的传感器相连。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
    注
    对缠绕在线束上的胶带的颜色与冷却液软管接头附近的护套的颜色进行匹配。
  28. 安装将电气线束固定到冷却液罐顶部的夹子。
  29. 将电气连接器与冷却液罐液位传感器相连，然后接合锁片。
    警告
    Push the red locking tab towards the connector to engage the locking mechanism. DO NOT push down or pull up on the red locking tab.
  30. 将减震塔支架的 RH 侧滑入位，以便于安装。
  31. 安装将减震塔支架 RH 侧固定到车辆的外侧螺栓。
    62 Nm (45.7 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米深套筒
  32. 安装将减震塔支架 RH 侧固定到车辆的内侧螺栓。
    55 Nm (40.6 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米深套筒
  33. 拧紧将减震塔支架 LH 侧固定到车辆的外侧螺栓。
    62 Nm (45.7 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米深套筒
  34. 拧紧将减震塔支架 LH 侧固定到车辆的内侧螺栓。
    55 Nm (40.6 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米深套筒
  35. 安装 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  36. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  37. 安装新鲜空气进气槽。请参阅槽 - 新鲜空气进气（拆卸和更换）。
  38. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
