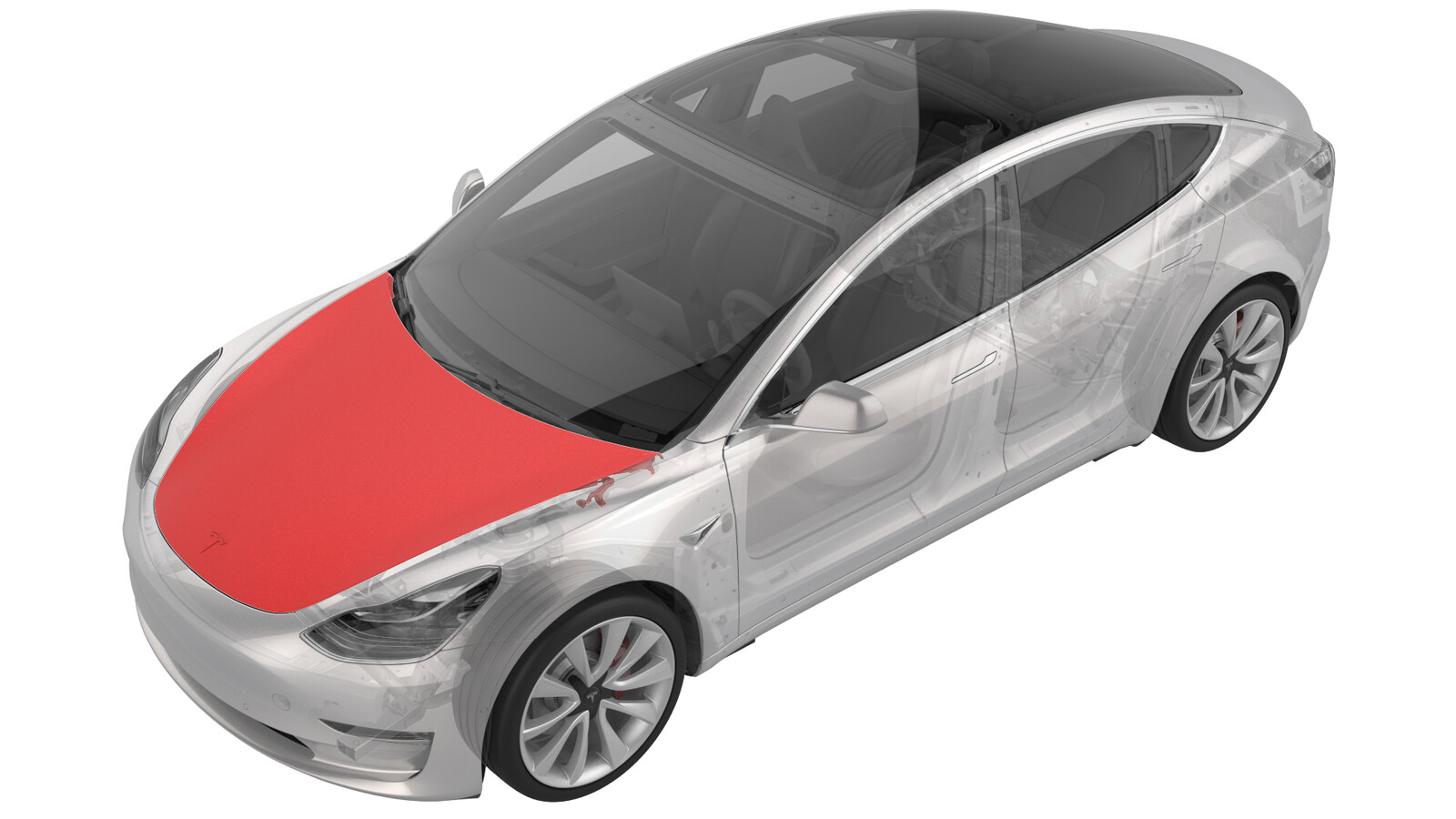

前备箱盖(拆卸和更换)

校正代码 10100302 0.48 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

该程序假设前备箱盖撞销、铰链、缓冲止动块和插销均未受损。检查旧前备箱盖的这些部件,必要时更换新部件。

拆卸

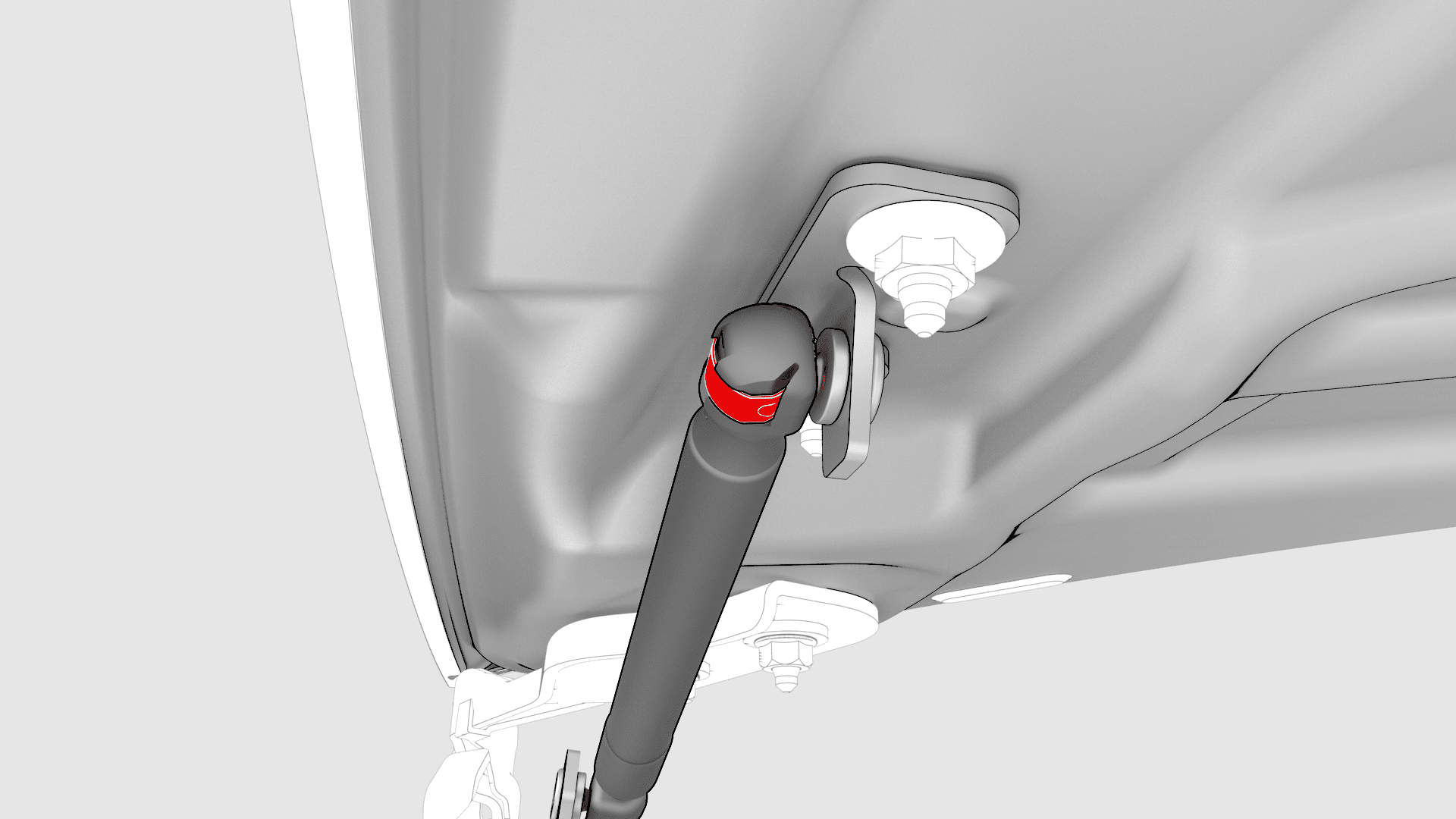

  1. 松开将前备箱盖 LH 和 RH 气体支柱固定到前备箱盖 LH 和 RH 支柱架上的夹子,然后将支柱放在一旁。
    图 1. 图示为右侧件,左侧类似

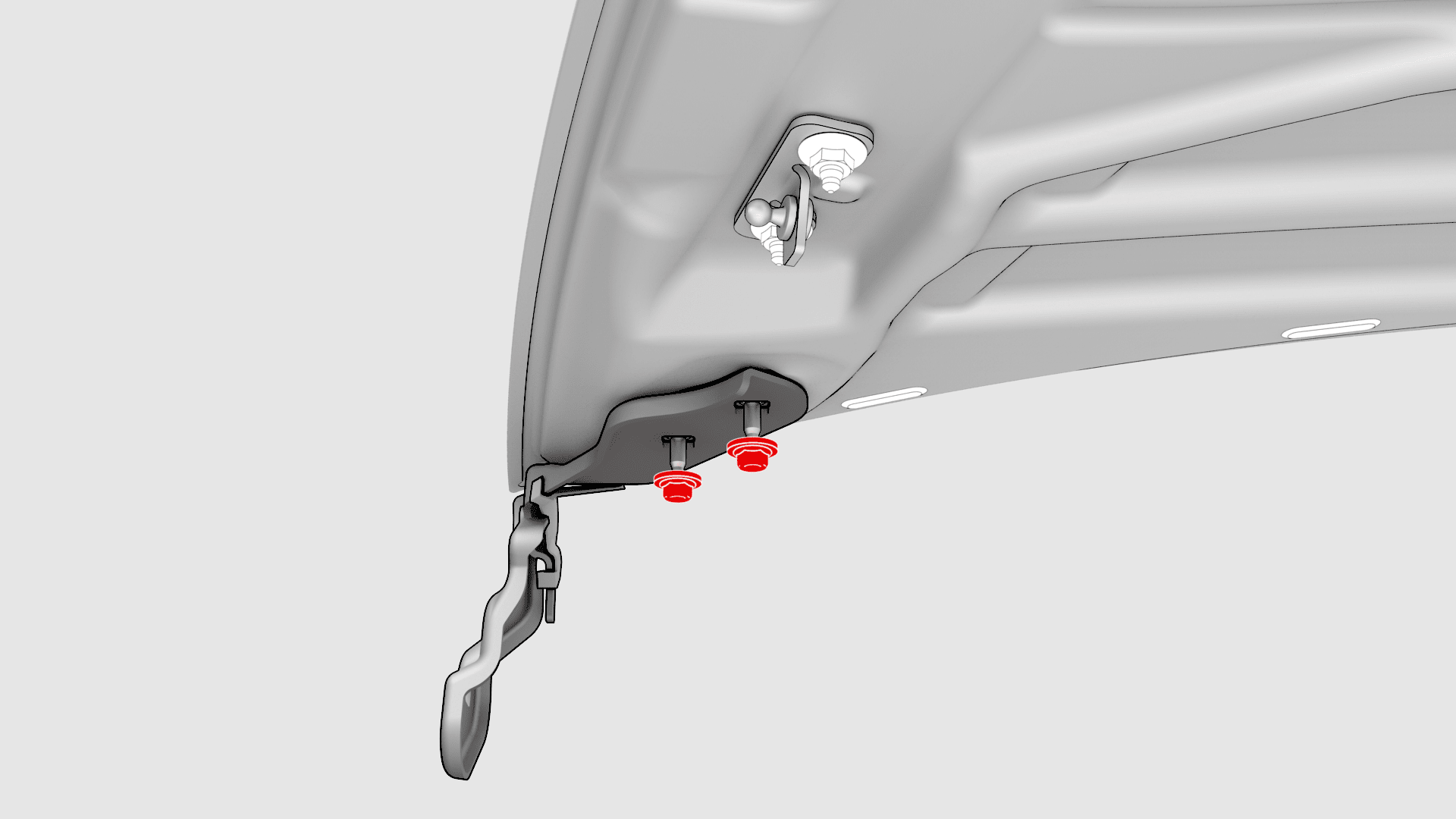

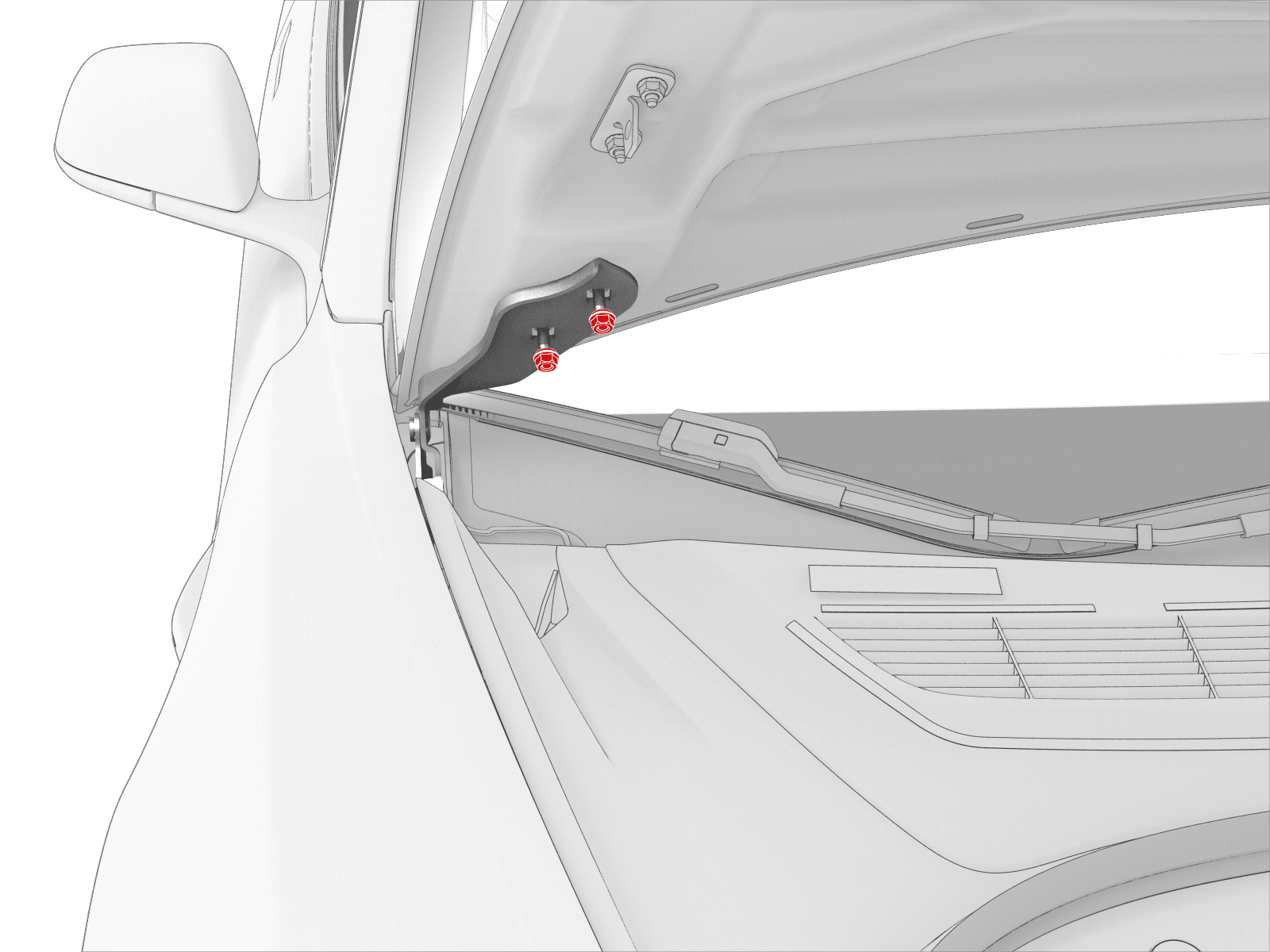

  2. 在助手的帮助下,拆下将前备箱盖固定到前备箱盖 LH 和 RH 铰链的螺母。
    图 2. 图示为右侧件,左侧类似
  3. 在助手的帮助下,从车上拆下前备箱盖,然后将其放置在有垫板的平面上。

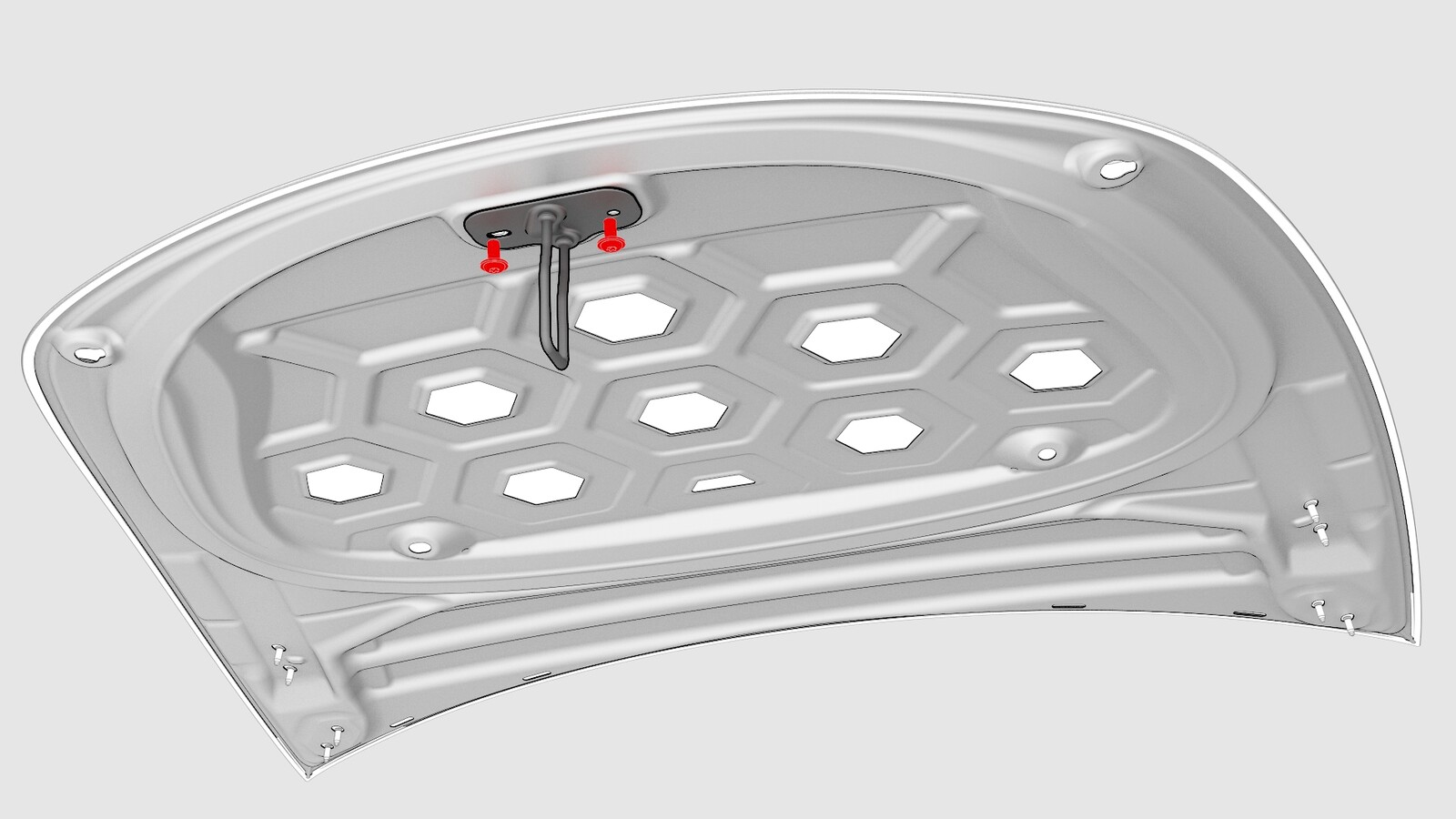

  4. 从旧前备箱盖上拆下前备箱盖撞销。请参阅撞销 - 前备箱盖(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    不要在旧前备箱盖上标记前备箱盖撞销的位置。
  5. 拆下将前备箱盖 LH 和 RH 支柱架固定到旧前备箱盖的螺母,然后拆下支架。
  6. 将左右缓冲止动块从旧前备箱盖上拆下。

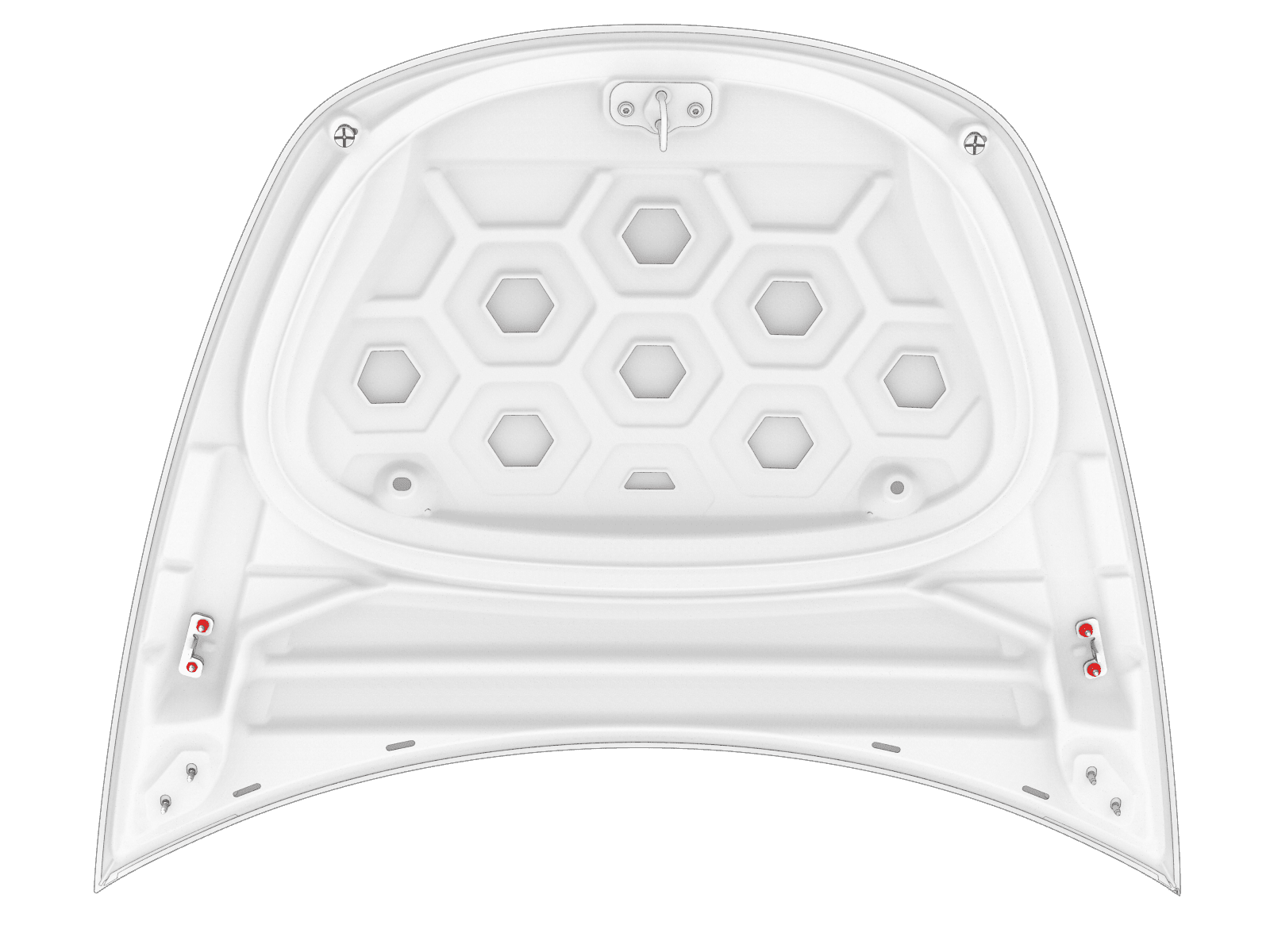

  7. 将前备箱盖插销(4 个)从旧前备箱盖上拆下。

安装

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
根据本程序安装底漆件时,请在安装并喷涂零件前向所有缝隙涂敷填缝剂。更多相关信息,请参阅“碰撞维修”手册。
提示: 有关如何对齐前备箱盖的说明,请参阅前备箱盖对齐
  1. 将前备箱盖插销装在新前备箱盖上。
  2. 将左右缓冲止动块安装到新前备箱盖上。
  3. 将前备箱盖左右支柱支架置于新前备箱盖上,然后紧固将支架固定到前备箱盖的螺母。

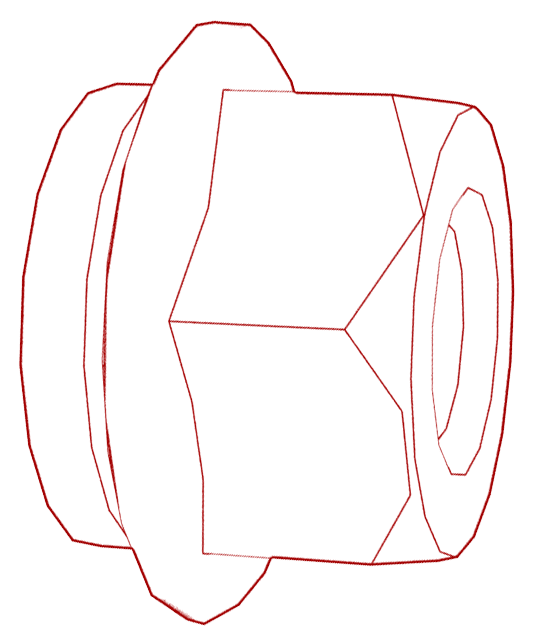

    15 Nm (11.1 lbs-ft)
  4. 将前备箱盖撞销安放在新前备箱盖上,然后用手拧紧将撞销固定到前备箱盖的螺栓。
  5. 在助手的帮助下,将前备箱盖放在车上,然后用手拧紧将前备箱盖 LH 和 RH 铰链固定到前备箱盖的螺母。
    图 3. 图示为右侧件,左侧类似
  6. 使用前备箱盖撑杆支撑前备箱盖。
  7. 将前备箱盖 LH 和 RH 气体支柱安放在前备箱盖 LH 和 RH 铰链上,然后安装将支柱固定到铰链的夹子。
  8. 小心地关上前备箱盖,然后检查前备箱盖配合度。
  9. 按需对前备箱盖总成执行间隙和平整度调节作业。
  10. 拧紧将前备箱盖总成固定到前备箱盖 LH 和 RH 铰链的螺母。

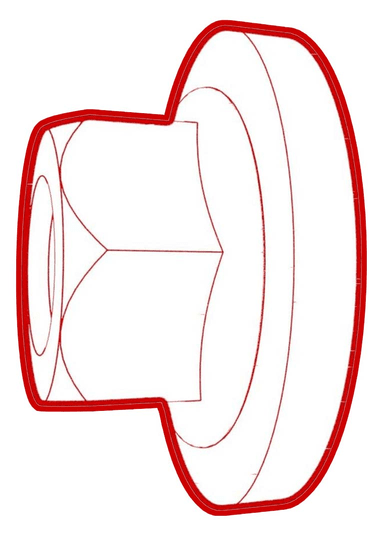

    15 Nm (11.1 lbs-ft)
  11. 紧固将前备箱盖撞销固定到前备箱盖总成的螺栓。

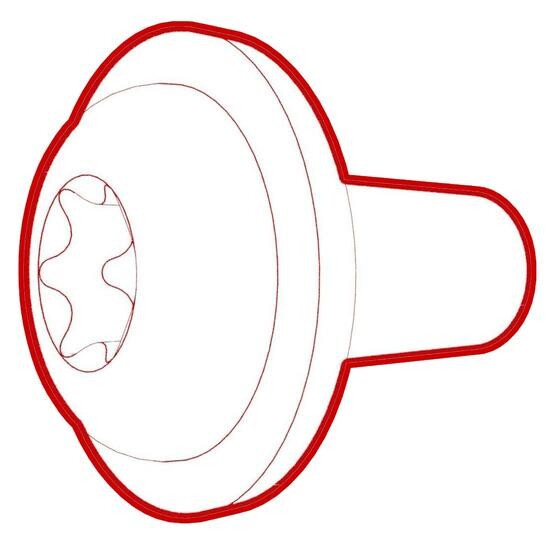

    18 Nm (13.3 lbs-ft)
  12. 使用异丙醇 (IPA) 清洁前备箱盖左右铰链螺栓和周围区域,然后等待风干至少 1 分钟。
  13. 必要时,在前备箱盖左右铰链螺柱/螺母上补涂与车身颜色匹配的涂漆。

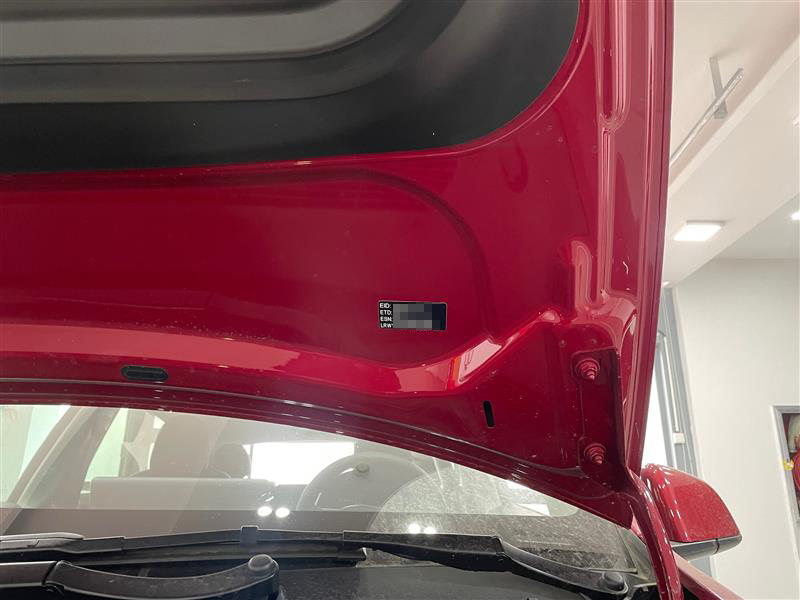

  14. 仅适用于中国、日本和韩国:在前备箱盖上安装新的电机 ID 标签。
  15. 使用异丙醇 (IPA) 清洁前备箱盖前部,然后安装前部 Tesla 徽标。请参阅Tesla 徽标 - 前部(拆卸和更换)
