支架 - 母排 - 充电接口至高压电池(三相)(拆卸和更换)

校正代码 44011902 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆卸三相充电接口至高压电池母排安全盖。请参阅安全盖 - 母排 - 充电接口至高压电池(拆卸和更换)

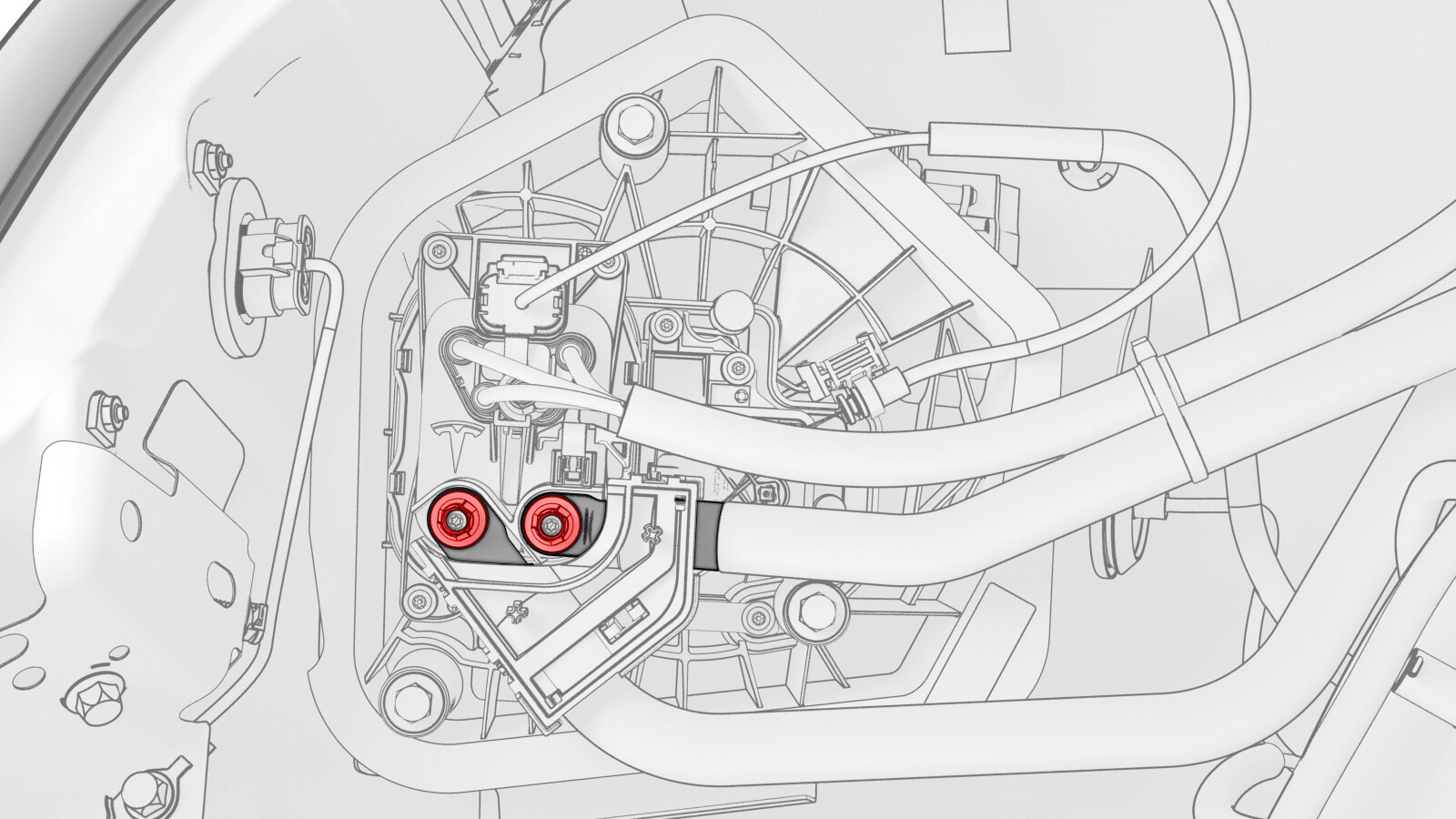

  2. 拆卸将充电接口母排导线固定到充电接口总成的螺母(2 个),然后将母排从充电接口上拆下。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  3. 使用长凿轻轻地撬动将母排固定支架固定到母排支架的锁片(3 个),然后将固定支架从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    撬动时请勿用力过猛,以免损坏支架。
  4. 将母排支架从充电接口母排上拆下。

安装

  1. 对 Hioki 电阻表执行零点调节,以便稍后在此程序中测量电阻。请参阅电阻表(零点调节)
  2. 对充电接口背面的母排螺柱执行扭矩检查。
    2 Nm (1.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如果将安装新的充电接口总成,请跳过这一步骤。
    提示: 推荐使用以下工具:
    • 梅花 T10 批头
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  3. 使用异丙醇 (IPA) 湿巾清洁充电接口总成后部的充电接口母排高压接头。
    提示: 使用塑料饰板工具,将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。
  4. 使用异丙醇 (IPA) 湿巾清洁充电接口母排引线上的残留物和碎屑,然后等待风干 1 分钟。

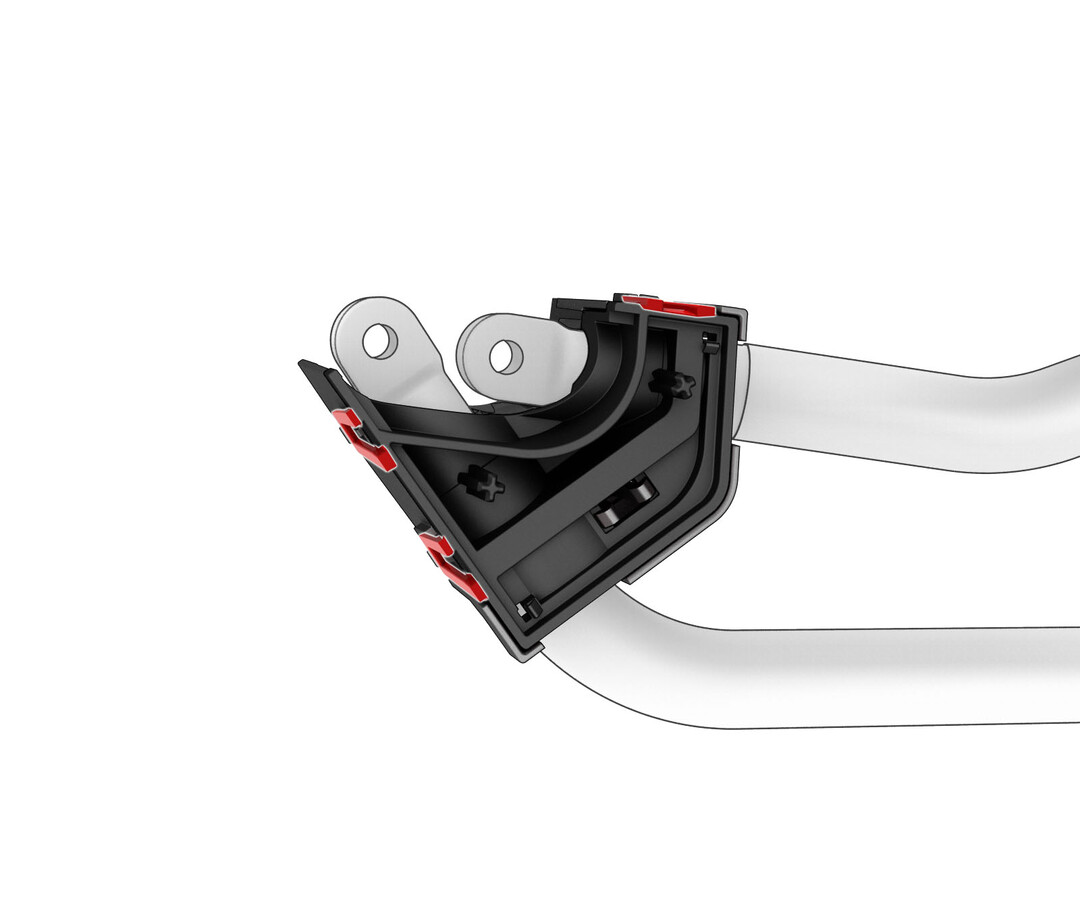

    图 1. 母排支架设计可能不同
  5. 将母排支架安装到充电接口母排上。
  6. 在各充电接口母排引线(2 个)与充电接口接触的一侧涂抹两滴导电膏。
    Informational PurposesAn informational icon, calling your attention
    确保接触表面涂满导电膏。
    图 2. 母排支架设计可能不同
  7. 将母排固定支架安装到母排支架上,确保锁片(3 个)接合。
    Informational PurposesAn informational icon, calling your attention
    撬动时请勿用力过猛,以免损坏支架。

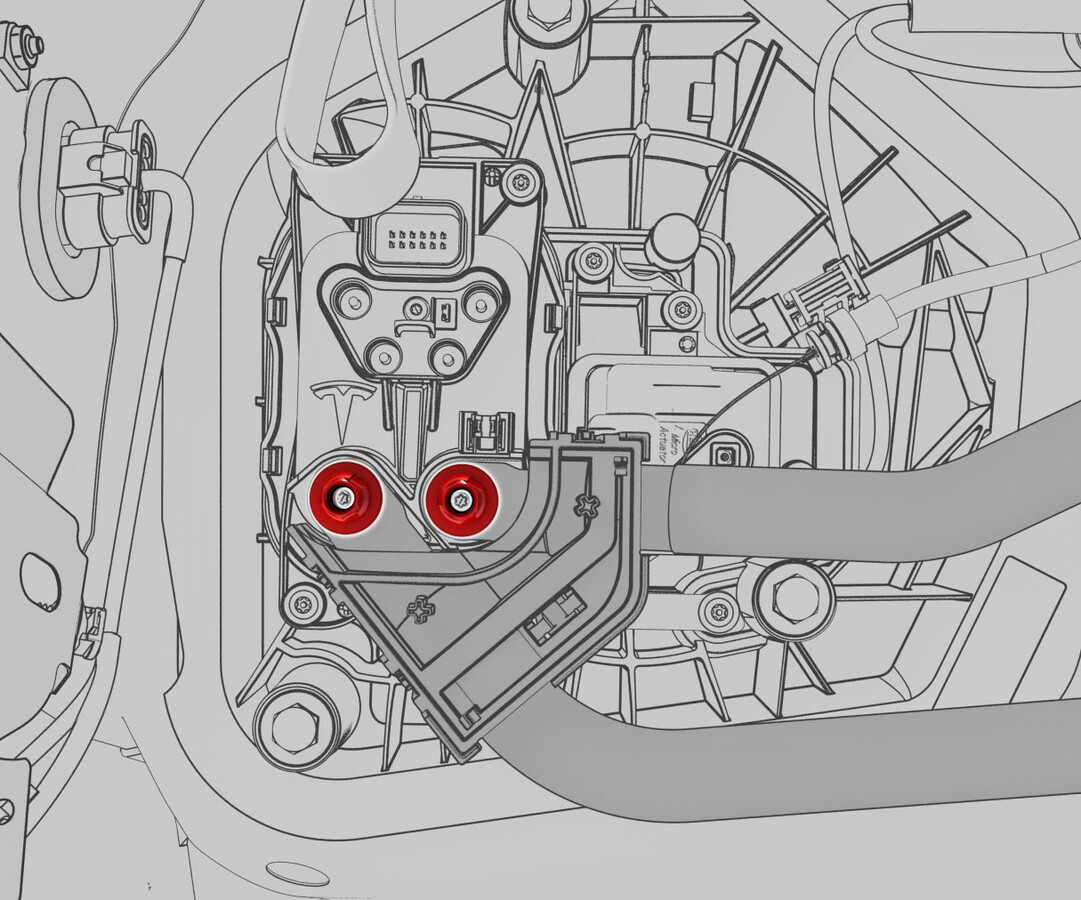

  8. 安装将充电接口母排引线固定到充电接口总成的螺母(2 个)。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    如果放置母排时需要过度用力,说明母排可能已弯曲。检查母排是否损坏,必要时进行更换。
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 佩戴高压绝缘手套和皮革手套。

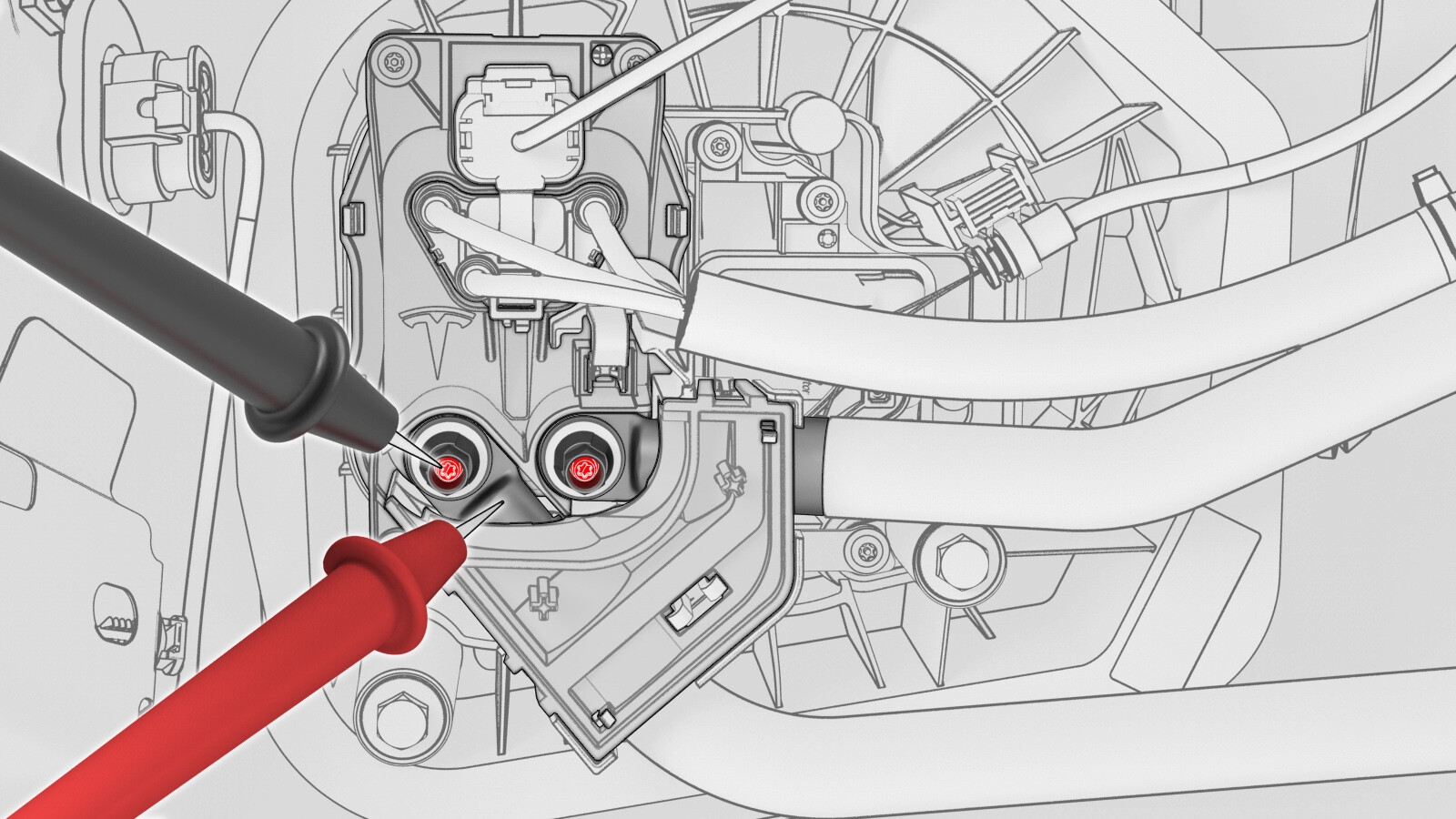

  10. 在充电接口处,使用 Hioki 电阻计测量充电接口母排引线与充电接口母排螺柱之间的电阻。另请对其他引线和螺柱执行该测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻值为 0.050 毫欧(50 微欧)至 0.270 毫欧(270 微欧)。如果测得电阻值高于 0.270 毫欧(270 微欧),说明高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试(视情况而定)。
    Informational PurposesAn informational icon, calling your attention
    如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧(50 微欧),则说明测试通过;请继续执行下一步骤。
  11. 脱下高压绝缘手套和皮革手套。
  12. 将母排固定支架安装到母排支架上,确保锁片(3 个)接合。
  13. 安装母排支架上的安全盖,确保两个锁片接合。
  14. 安装后备箱左侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  15. 安装后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  16. 安装后备箱底板饰板。请参阅饰板 - 底板 - 后备箱(拆卸和更换)
  17. 安装后备箱饰板。请参阅饰板 - 后备箱(拆卸和更换)
  18. 安装左后门槛饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  19. 重新连接 12V/低压电源。请参阅12V/低压电源(断开和连接)
