制动盘 - 后 - 左侧（测量偏转值）
校正代码 33010200 0.36 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.
警告
This procedure is a DRAFT.
Although it has been validated, Warnings and Cautions might be missing. Follow safety
requirements and use extreme caution when working on or near High Voltage systems and
components.
- 打开 LH 前车门。
- 降下 LH 前车窗。
-
启用制动踏板抑压器。
注确认完全踩下制动踏板以避免车轮打转。
- 将装有 Toolbox 的笔记本电脑与车辆相连。
- 使用 Toolbox 松开 LH 后驻车制动钳。请参阅驻车制动 - 钳 - 后 - 左侧（释放）。
- 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
- 拆下 LH 后车轮。请参阅轮毂（拆卸和安装）。
-

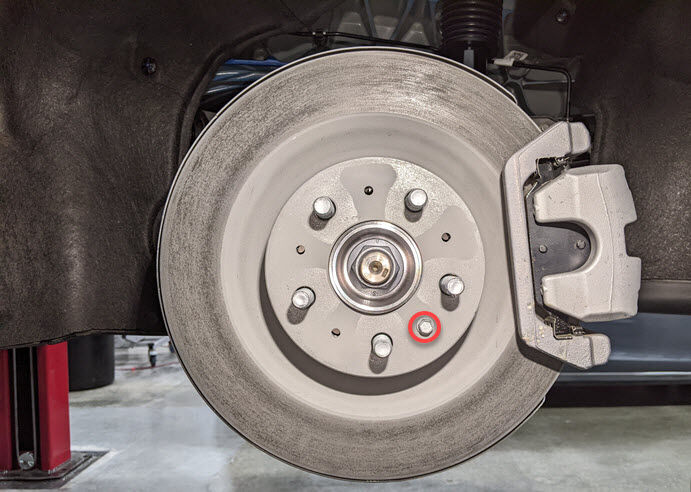

拆下将 LH 后制动盘固定到轮毂的螺栓。
注10 毫米。扭矩 5 Nm。注早期生产的车辆可能未配备此螺栓，
-

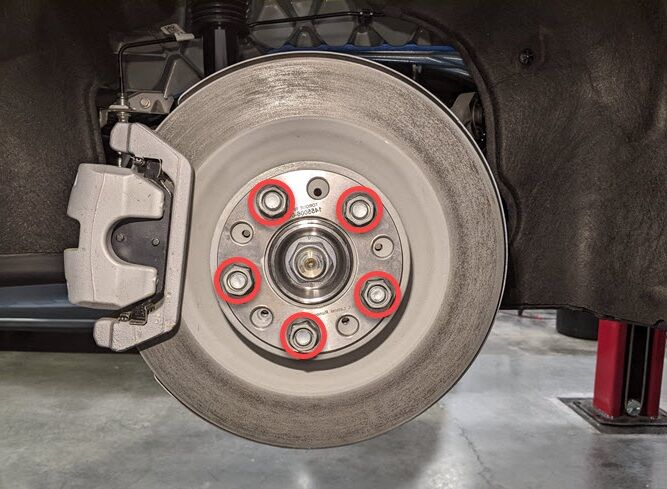

将制动盘偏转夹紧板安装到制动盘上。
注这将模拟正在安装的车轮，从而防止测量不准确。注5 个螺母。21 毫米。扭矩 100 Nm。
-
将车辆降低至合适的高度，然后拆下制动踏板抑压器。
-
部分升起车辆。
注将车辆置于适宜的作业高度。
-

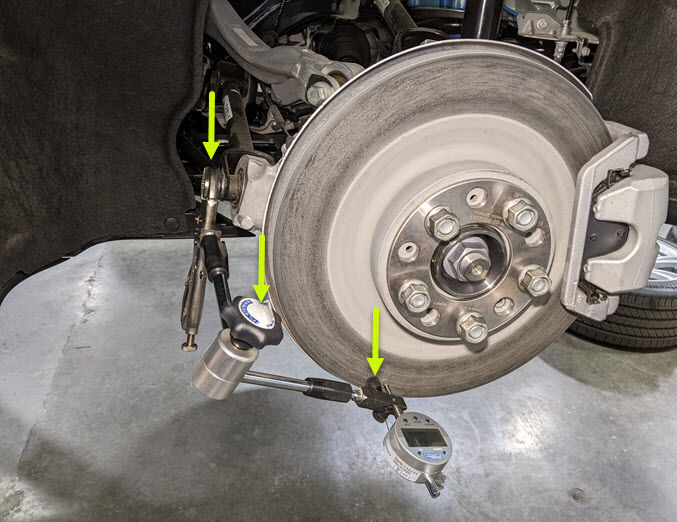

将制动盘偏转挠性杆安装到后止推杆螺栓上并设置用于读取。
-
从后制动盘端部向内测量 15 毫米并对齐数字指示器。按下指示杆和零位测量。
注确保按下指示杆以允许双向移动并且不会触底。
-

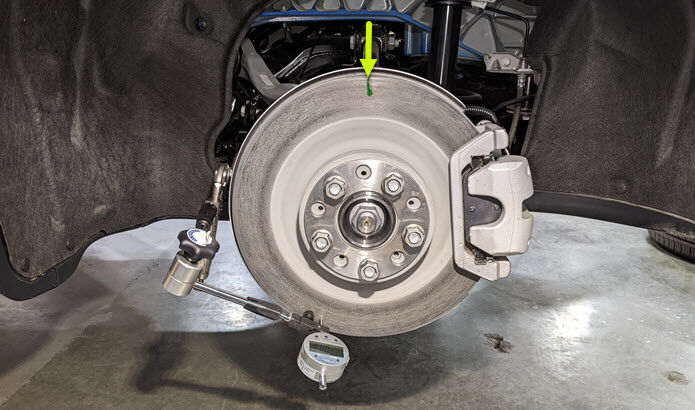

标记后制动盘的顶部中心以确定起点。
-

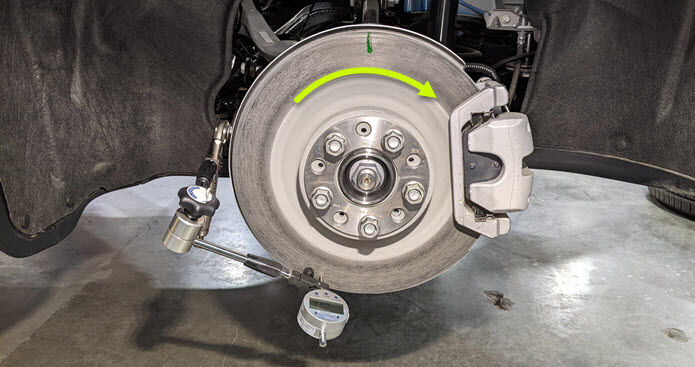

将后制动盘缓慢旋转 1 整圈。
注完成旋转时，记录数字指示器上显示的最高正值和最低负值。注总偏转是最高正值和最低负值之差，不得超过 0.050 毫米。如果总偏转超过 0.050 毫米，由于偏转过大，必须更换制动盘。
-
从后制动盘端部向内测量 30 毫米并对齐数字指示器。按下指示杆和零位测量。
注确保按下指示杆以允许双向移动并且不会触底。
-
将后制动盘缓慢旋转 1 整圈。
注完成旋转时，记录数字指示器上显示的最高正值和最低负值。注总偏转是最高正值和最低负值之差，不得超过 0.050 毫米。如果总偏转超过 0.050 毫米，由于偏转过大，必须更换制动盘。
-
从后制动盘端部向内测量 45 毫米并对齐数字指示器。按下指示杆和零位测量。
注确保按下指示杆以允许双向移动并且不会触底。
-
将后制动盘缓慢旋转 1 整圈。
注完成旋转时，记录数字指示器上显示的最高正值和最低负值。注总偏转是最高正值和最低负值之差，不得超过 0.050 毫米。如果总偏转超过 0.050 毫米，由于偏转过大，必须更换制动盘。
-
从后止推杆螺栓上拆下制动盘偏转挠性杆。
-
将车辆降低至合适的高度并安装制动踏板抑压器。
-
从后制动盘上拆下制动盘偏转夹板。
-
安装将后制动盘固定到轮毂的螺栓。
注10 毫米。扭矩 5 Nm。注早期生产的车辆可能未配备此螺栓。
- 安装 LH 后车轮。请参阅轮毂（拆卸和安装）。
-
长按“驻车”按钮以退出 EPB 维护模式。
注如果需要，拆下止轮块。
-
拆下制动踏板抑压器。
