制动钳 - 后 - LH(拆卸和更换)

校正代码 33010502 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2024 年 5 月 28 日:更新了电子驻车制动 (EPB) 维护模式参考。
  • 2023 年 6 月 23 日:删除了更新 epbxHwType 配置的步骤。
  • 2023 年 3 月 28 日:添加了更新 epbxHwType 配置的步骤。
  • 1134520-00-A 电子驻车制动 (EPB) 手动释放套件
  • 1129348-00-A XP-10 电源,XP-10
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
Informational PurposesAn informational icon, calling your attention
根据当地的环境法规处理使用过的制动液。
Informational PurposesAn informational icon, calling your attention
此程序同时适用于 Model 3 基础型和运动型制动钳。

扭矩规格

表 1. 扭矩规格:制动钳 - 后
描述 扭矩值 重复使用/更换 备注
左后制动钳支架至转向节
83 Nm (61.2 lbs-ft)
更换
制动软管至左后制动钳
42 Nm (31.0 lbs-ft)
更换
左后制动钳电气线束夹
5 Nm (3.7 lbs-ft)
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机
  2. 将车辆置于电子驻车制动 (EPB) 维护模式。请参阅驻车制动 - 钳 - 后 - LH(释放)
  3. 拆卸左后轮毂。请参阅轮毂总成(拆卸和安装)
  4. 断开电气连接器与 LH 后制动钳的连接。

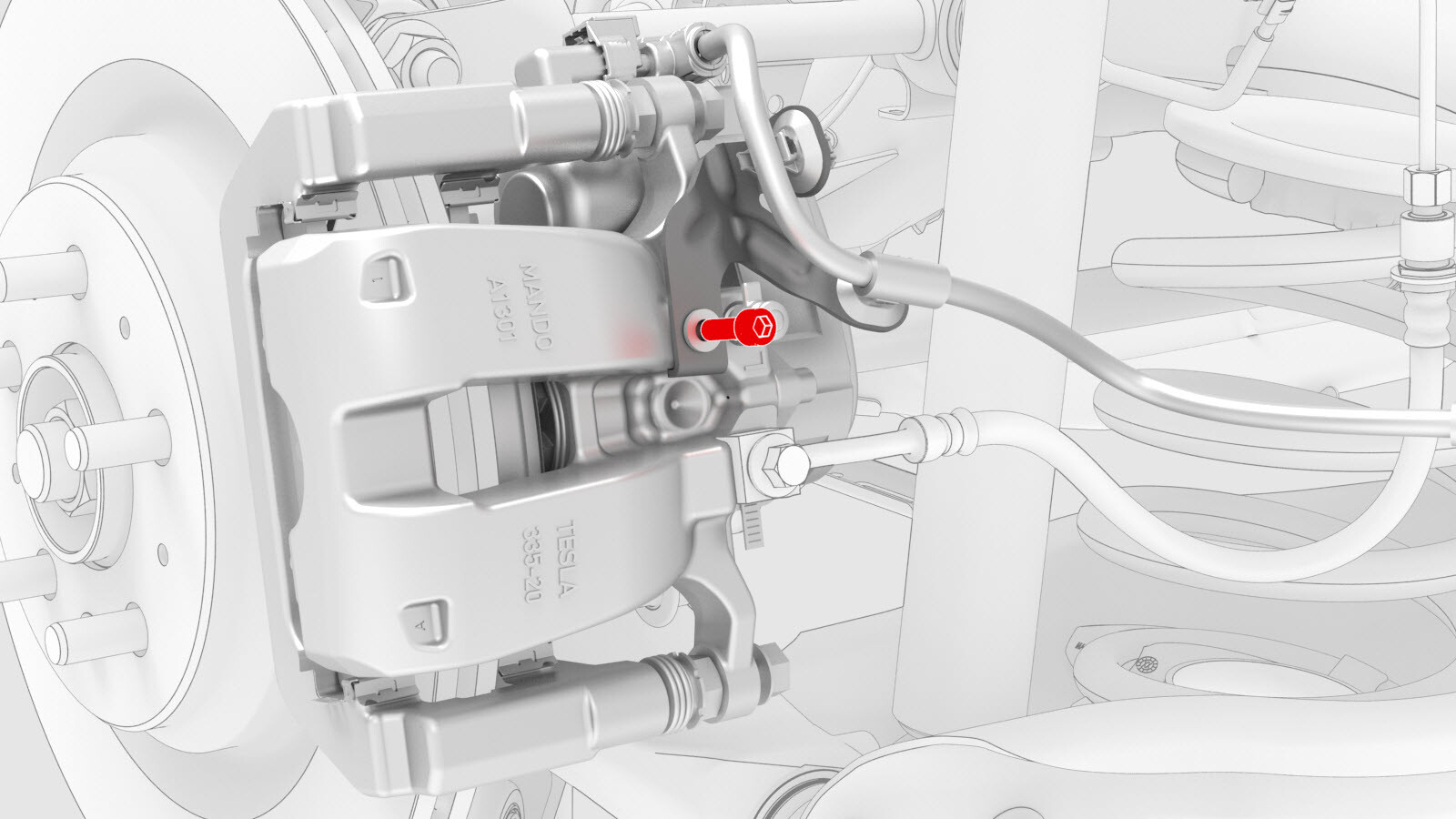

  5. 拆卸将电气线束支架固定到左后制动钳的螺栓。
  6. 在左后制动钳区域下方放置机油排放容器。
  7. 拆下 LH 后震动软管。请参阅制动软管 - 挠性 - 后 - LH(拆卸和更换)

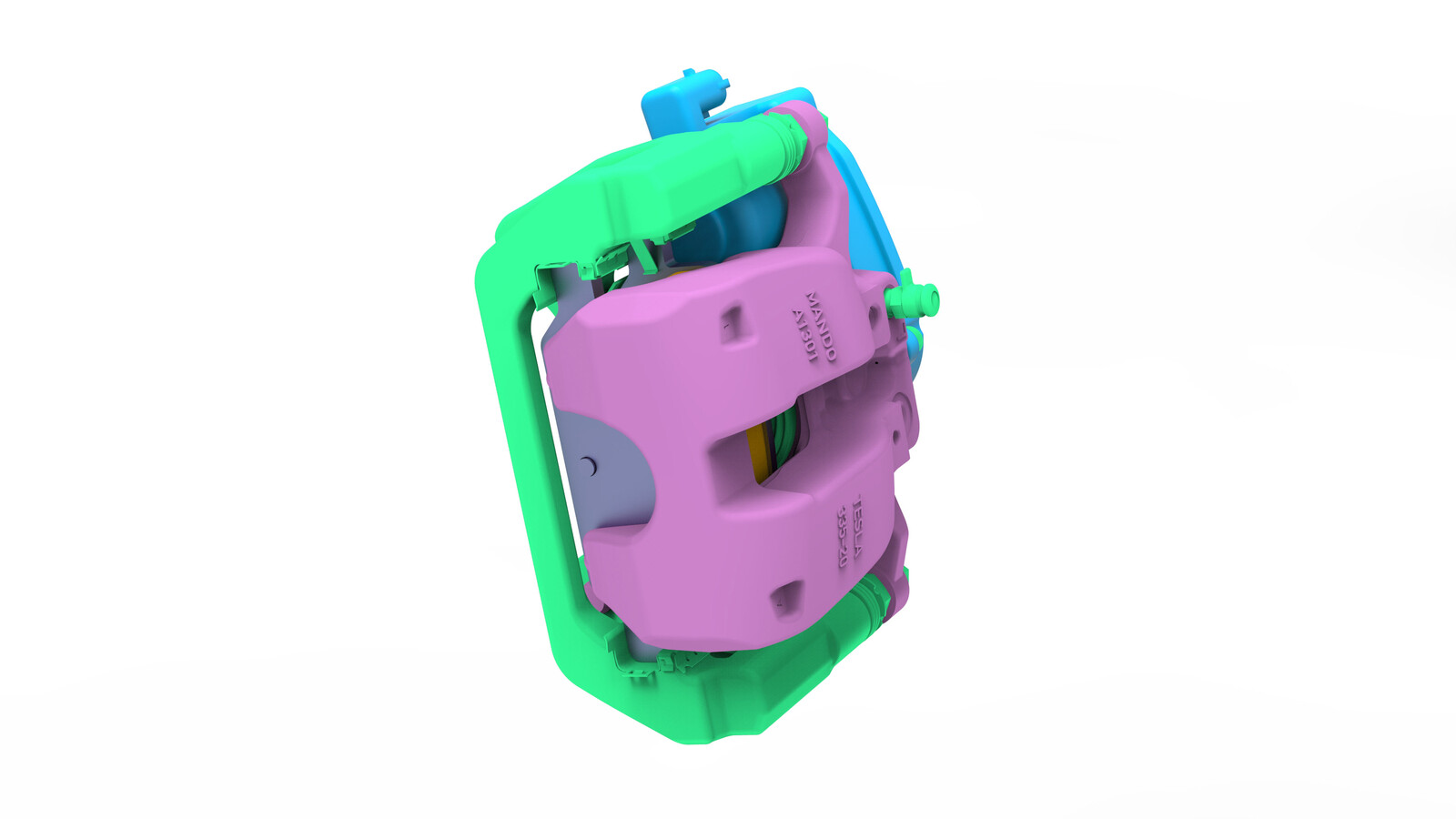

  8. 拆卸并弃置将左后制动钳支架固定到转向节的螺栓,然后将制动钳从车辆上拆下。

安装

  1. 记录更换用制动钳的零件号;后续更新车辆配置时需用到。
  2. 如已安装,请将制动片从后制动钳中拆下。
  3. 使用尖嘴钳确保后制动钳活塞表面凹槽位于 12 点钟和 6 点钟方向。
  4. 将制动片安装到后制动钳上。
  5. 将左后制动钳安装到左后转向节上,然后安装新的螺栓,将制动钳固定到转向节上。
    83 Nm (61.2 lbs-ft)
  6. 安装新的 LH 后震动软管。请参阅制动软管 - 挠性 - 后 - LH(拆卸和更换)
  7. 从车辆底部取走放油盘。
  8. 将电气连接器连接到左后制动钳。
  9. 安装 LH 后制动钳电气线束夹。
    5 Nm (3.7 lbs-ft)
  10. 降下车辆。
  11. 移除轮挡,然后将车辆换入驻车挡。
  12. 重新安装车辆固件。请参阅软件重新安装 - 触摸屏
  13. 为 LH 后制动钳执行排放程序。请参阅制动液排放 - 单个制动钳
  14. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  15. 进行车辆道路测试,期间在防抱死制动系统启用的情况下多次停车,确保制动踏板触感和性能正常。
