软管 - 变流器至热交换器 - 后驱动电机 (4DU)（拆卸和更换）
校正代码
18300182 2.04
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2023 年 8 月 14 日：添加了“将后驱动电机变流器入口软管连接到高压电池后部”的步骤。
警告
本程序为“草案”。虽已通过验证，但可能仍有“警告”和“注意”事项缺失。请遵守安全要求，处理或靠近高压系统和部件时，请谨慎操作。
拆卸
- 进行免费检查时，注意任何可能表明需要进行定位的异常轮胎磨损。
- 将车辆停至双柱举升机上。请参阅 举升车辆 - 双柱举升机。
- 通过触摸屏启用“维护模式”。请参阅 维护模式。
-
在触摸屏上，点击。
注或者点击。
- 将转向信号灯控制杆向上拨动并保持，然后同时踩下制动踏板 10 秒钟进行授权。
-
在触摸屏上，点击“开始温度系统加注排放（仅冷却液）”左侧的START，然后等待任务顺利完成。
注或者点击“开始温度系统加注排放（仅冷却液）”左侧的START，点击RUN TASK，等待任务顺利完成，然后点击左上角的X。
- 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 拆卸驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
- 断开低压电源请参阅 12V/低压电源（断开和连接）。
- 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
- 拆下左侧和右侧后车轮。请参阅 车轮（拆卸和更换）。
- 拆卸左侧和右侧后悬架护板。请参阅 护罩 - 后悬架 - 左侧（拆卸和更换）。
- 拆卸中间流线型护板。请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。
- 拆下后扩散器。请参阅 扩散器 - 后饰板（拆卸和更换）。
-
断开电气线束与后副框架线束右侧连接器的连接。
-
松开将后副框架线束固定到 右侧车身的夹子。
-
断开电气线束与后副车架线束左侧连接器的连接。
-
松开将后副车架线束固定到左侧车身的夹子。
-
拆下将后驱动电机接地带固定到车身左侧后轮拱的螺母，然后从车身上拆下接地带。
-
拆下并弃用将左侧后平衡杆末端连杆固定到后平衡杆的螺母。
注使用 5 毫米内六角扳手防止球头螺柱转动或损坏球头。
-
从后平衡杆上拆下左侧后平衡杆末端连杆。
注上下移动平衡杆以便拆下末端连杆。
-
拆下并弃用将右后平衡杆末端连杆固定到后平衡杆的螺母。
注使用 5 毫米内六角扳手防止球头螺柱转动或损坏球头。
-
将右后平衡杆末端连杆从后平衡杆上拆下。
注上下移动平衡杆以便拆下末端连杆。
-
拆下并弃用将后平衡杆固定到后副框架的螺母 (x4)，然后从幅框架上拆下平衡杆。
-
松开将冷却液软管固定到左侧剪力板的夹子 (x2)。
-
松开将冷却液软管固定到后滑板上的夹子 (x4)。
注旧款车辆的卡子数量可能有所不同。
-
松开将冷却液软管固定到右侧剪力板的卡子（2 个）。
- 拆卸高压电池后滑板。请参阅 滑板 - 高压电池 - 后部（拆卸和更换）。
-
将冷却液排放收集器放置在高压电池左侧后下方。
-

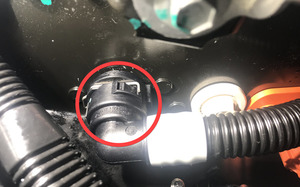

松开卡子，将后驱动电机变流器入口软管从高压电池处断开，然后立即堵住两个接头。
-
松开卡子，将后驱动电机变流器入口软管从后驱动电机变流器处断开，然后立即堵住两个接头。
-
将用于固定后驱动电机变流器入口管的卡子从后驱动电机高压线束上松开。
-
将后驱动电机变流器入口管从后副车架与高压电池之间拆下并取出。
-
松开锁片，向下推动手柄，然后断开后副车架电气线束与后驱动电机变流器逻辑连接器的连接。
警告断开连接后，确保冷却液不会进入连接器。
-
松开将后副车架电气线束固定到后驱动电机变流器的夹子。
-
拆下将后驱动电机高压线束支架固定到后驱动电机变流器的螺栓。
-
滑动锁片，抬起黑色手柄，将后驱动电机高压线束从后驱动电机变流器高压接头上断开，然后将高压线束置于一旁。
-
拆卸将后驱动电机高压线束支架固定到高压电池的螺母。
-
滑动红色锁片，抬起黑色手柄，然后断开后驱动电机高压线束与高压电池接头的连接。
-
将后驱动电机高压线束从后副车架与高压电池之间拆下并取出。
注拆卸线束时转动线束，以便接触支架。
-
松开将后驱动电机变流器至热交换器软管固定到后驱动电机的卡子（3 个）。
-
松开将后驱动电机变流器至热交换器软管固定到后驱动电机热交换器的卡子。
-
松开卡子，将后驱动电机变流器至热交换器软管从后驱动电机热交换器上断开，立即堵住热交换器接头，等待软管排空，然后堵住软管接头。
-
取走车辆下方的冷却液排放收集器。
-
将副车架举升工具放置在后副车架下方，并向上靠在后副车架上。
-
在助手的帮助下，完全固定将后副框架固定到副框架举升工具的固定带 (x3)。
-
使用油性记号笔在左侧和右侧后副框架安装螺栓周围描画，以便稍后在安装副框架期间重新对准螺栓。
-
使用油性记号笔在左侧和右侧后副框架安装螺栓处的后副框架与车身接触位置涂上证示标记，以便稍后在安装副框架期间将副框架与车身重新对准。
-
拆下将左侧剪力板固定到高压电池的小号螺栓 (x2)。
-
拆下将左侧剪力板和后副框架固定到车身的大号螺栓，然后拆下剪力板。
-
拆下将右侧剪力板固定到高压电池的小号螺栓（2 个）。
-
拆下将右侧剪力板和后副车架固定到车身的大号螺栓，然后拆下剪力板。
-
拆下并弃用将副框架固定到车身的左侧后副框架螺栓。
-
拆下并弃用将副车架固定到车身的后副车架右侧螺栓。
-
小心地将副车架和后驱动电机总成从车辆上降下大约 8.25 厘米（3.25 英寸）。
警告降下副车架的高度不要超过 8.25 厘米（3.25 英寸），因为悬架和制动组件仍然固定在副车架和车身上。
-
向前倾斜副车架固定装置以便接触电机支座紧固件。
-
在后驱动电机与副框架固定装置之间插入橡胶块或木块，以便在拆下左侧支座时支撑后驱动电机。
-
松开将后驱动电机接地带固定到后副车架的卡子。
-
拆下将后驱动电机左侧支座固定到后副框架的左侧支座螺栓。
注在橡胶块/木块和后驱动电机之间插入撬杆，撬动螺栓以将其拆下。
-
拆卸将后驱动电机左侧支座固定到后驱动电机的螺栓（3 个）。
-

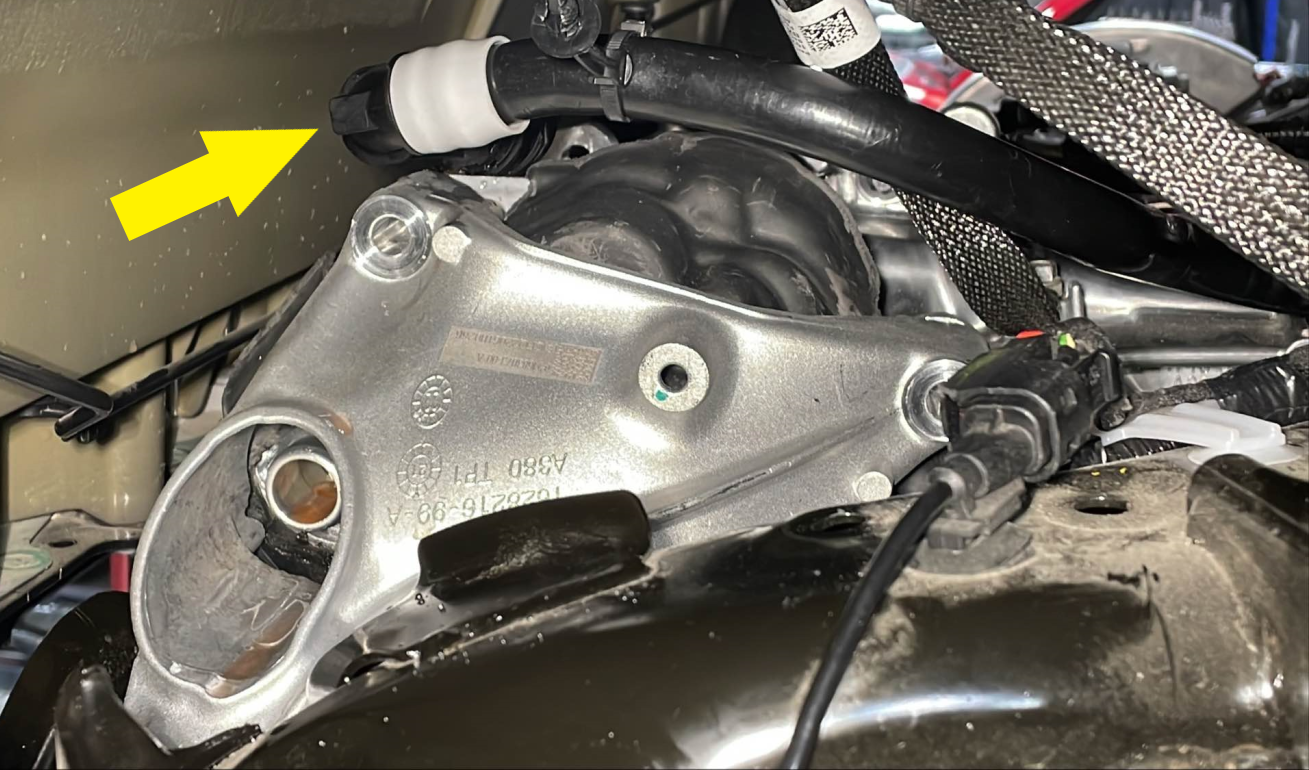

松开卡子，断开后驱动电机变流器至热交换器软管与后驱动电机变流器出口的连接，然后立即堵住两个接头。
-

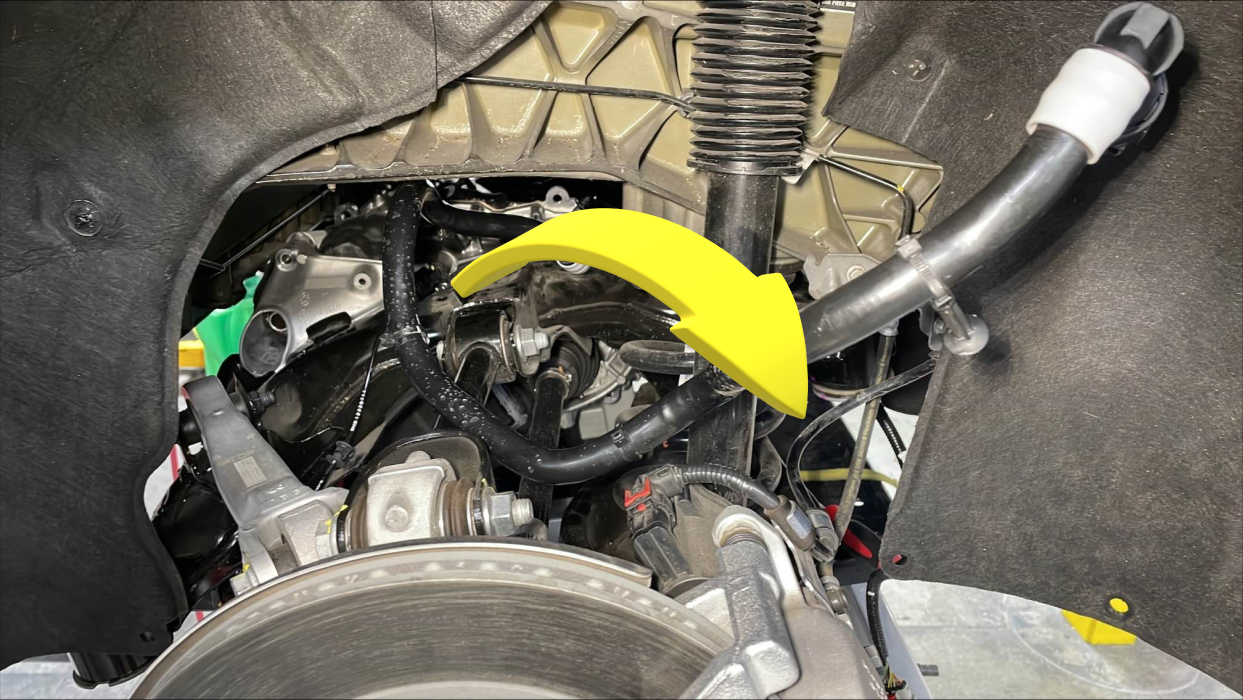

将后驱动电机变流器至热交换器软管向上抬离后驱动电机，然后将软管穿过左后轮罩移出。
安装
-

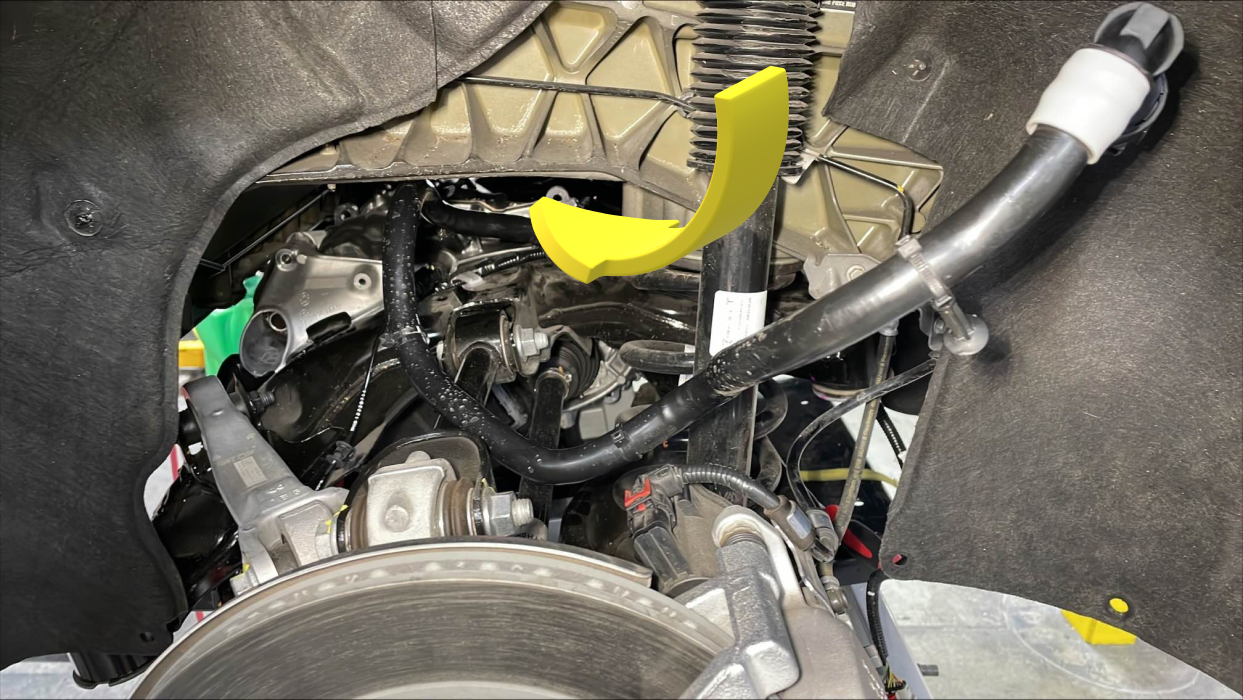

将后驱动电机变流器至热交换器软管穿过左后轮罩移入，然后将其放置在后驱动电机上方。
-
取下接头上的塞子，立即将后驱动电机变流器至热交换器软管连接到后驱动电机变流器出口，紧固卡子，然后对接头执行推拉推测试。
-
将后驱动电机左侧支座安装到后驱动电机，然后安装并手动拧紧新的螺栓（3 个），将支座固定到驱动电机。
-
按图示顺序拧紧将后驱动电机左侧支座固定到后驱动电机的螺栓 (x3)。
35 Nm (25.8 lbs-ft) +55 deg -
安装将后驱动电机左侧支座固定到后副框架的左侧支座螺栓。80 Nm (59.0 lbs-ft)注使用撬杆将支座妥善放置在橡胶块/木块和后驱动电机之间，以安装螺栓。
-
紧固将后驱动电机接地带固定到后副车架的卡子。
-
将橡胶块/木块从后驱动电机与副车架固定装置之间拆下。
-
将副车架固定装置向后倾斜至其原位。
-
小心地抬起副车架和后驱动电机总成，直到其向上靠在车身上。
警告请注意悬架和制动组件此时仍固定在副车架和车身上。
-
安装并用手拧紧新的右侧后副框架螺栓，将后副框架固定到车身。
-
安装并手动拧紧新的后副车架左侧螺栓，将后副车架固定到车身。
-
将右侧剪力板安装到后副框架上，然后安装新的大号螺栓，将右侧剪力板和后副框架固定到车身。
-
安装并用手拧紧将右侧剪力板固定到高压电池的小号螺栓 (x2)。
-
将左侧剪力板安装到后副车架上，然后安装新的大号螺栓，将左侧剪力板和后副车架固定到车身。
-
安装并手动拧紧将左侧剪力板固定到高压电池的小号螺栓（2 个）。
-
使用撬杆调整后副车架相对于车身的位置，使副车架安装螺栓位于描图的中心，并且证示标记与副车架与车身接触的位置对齐。
-
紧固将后副车架固定到车身的右后副车架螺栓，然后在紧固后标记螺栓。165 Nm (121.7 lbs-ft)
-
紧固将后副车架固定到车身的左后副车架螺栓，然后在紧固后标记螺栓。165 Nm (121.7 lbs-ft)
-
紧固将左侧剪力板和后副车架固定到车身的大号螺栓，然后在紧固后标记螺栓。130 Nm (95.9 lbs-ft)
-
紧固将右侧剪力板和后副车架固定到车身的大号螺栓，然后在紧固后标记螺栓。130 Nm (95.9 lbs-ft)
-
拧紧将右侧剪力板固定到高压电池的小号螺栓 (x2)。35 Nm (25.8 lbs-ft)
-
紧固将左侧剪力板固定到高压电池的小号螺栓（2 个）。35 Nm (25.8 lbs-ft)
-
松开将后副框架固定到副框架举升工具的固定带 (x3)。
-
降低副车架举升工具，将其从车辆下方移出。
-
将冷却液排放收集器放置在高压电池左后侧下方。
-
取下接头上的塞子，立即将后驱动电机变流器至热交换器软管连接到后驱动电机热交换器上，紧固卡子，然后对接头执行推拉推测试。
-
紧固将后驱动电机变流器至热交换器软管固定到后驱动电机热交换器的卡子。
-
紧固将后驱动电机变流器至热交换器软管固定到后驱动电机的卡子（3 个）。
-
将后驱动电机高压线束安装在后副车架与高压电池之间，具体方式为先向内，然后向上。
注安装线束时转动线束，以便接触支架。
-
确认后驱动电机高压线束连接器的黑色释放杆处于打开位置，将连接器平直地安装到高压电池接头上，将释放杆固定到关闭位置，然后滑动红色连接器锁片。
-
安装将后驱动电机高压线束支架固定到高压电池的螺母。10 Nm (7.4 lbs-ft)
-
确认后驱动电机高压线束连接器的黑色释放杆处于打开位置，将连接器平直地安装到后驱动电机变流器高压接头上，将释放杆固定到关闭位置，然后滑动连接器锁片。
-
安装将后驱动电机高压线束支架固定到后驱动电机变流器的螺栓。6 Nm (4.4 lbs-ft)
- 检查后副车架电气线束逻辑连接器和后驱动电机变流器逻辑连接器上是否有冷却液，然后使用车间气源和清洁干燥的车间毛巾清除这些连接器上的任何冷却液。
-
将后副车架电气线束连接到后驱动电机变流器逻辑连接器，向上抬起把手，然后紧固锁片。
-
紧固将后副车架电气线束固定到后驱动电机变流器的夹子。
-
将后驱动电机变流器入口管安装在后副车架与高压电池之间，具体方式为先向内，然后向上。
-
紧固将后驱动电机变流器入口管固定到后驱动电机高压线束的卡子。
-

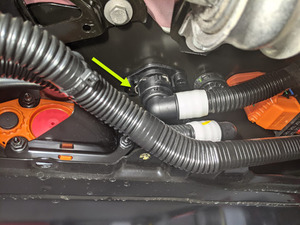

取下接头端部的塞子，然后将后驱动电机变流器入口软管连接到高压电池后部。
注执行推拉推测试，确保软管完全紧固。如果冷却液流失量超过 1 升，则需要进行真空加注。
-
取下接头上的塞子，立即将后驱动电机变流器入口软管连接到后驱动电机变流器，紧固卡子，然后对接头执行推拉推测试。
-
取下接头上的塞子，立即将后驱动电机变流器入口软管连接到高压电池，紧固卡子，然后对接头执行推拉推测试。
-
取走车辆下方的冷却液排放收集器。
- 安装高压电池后滑板。请参阅 滑板 - 高压电池 - 后部（拆卸和更换）。
-
紧固将冷却液软管固定到右侧剪力板的夹子 (x2)。
-
紧固将冷却液软管固定到后滑板的夹子 (x4)。
注旧款车辆的卡子数量可能有所不同。
-
紧固将冷却液软管固定到左侧剪力板的卡子（2 个）。
-
将后平衡杆安装到后副框架上，然后安装新螺栓 (x4) 以将平衡杆固定到副框架。30 Nm (22.1 lbs-ft)
-
将左侧后平衡杆末端连杆安装到后平衡杆中。
注上下移动平衡杆以便安装末端连杆。
-
安装新螺母，将左侧后平衡杆末端连杆固定到后平衡杆。55 Nm (40.6 lbs-ft)注使用 5 毫米内六角扳手防止球头螺柱转动或损坏球头。
-
将右后平衡杆末端连杆安装到后平衡杆上。
注上下移动平衡杆以便安装末端连杆。
-
安装新的螺母，将右后平衡杆末端连杆固定到后平衡杆。55 Nm (40.6 lbs-ft)注使用 5 毫米内六角扳手防止球头螺柱转动或损坏球头。
-
将后驱动电机接地带安装到车身左侧后轮拱上，然后安装将接地带固定到车身的螺母。10 Nm (7.4 lbs-ft)
-
紧固将后副框架线束固定到 左侧车身的夹子。
-
将电气线束连接到后副框架线束左侧连接器，。
-
紧固将后副车架线束固定到右侧车身的夹子。
-
将电气线束连接到后副车架线束右侧连接器，。
- 安装后扩散器。请参阅 扩散器 - 后饰板（拆卸和更换）。
- 安装中间流线型护板请参阅 面板 - 流线型护板 - 后部（拆卸和更换）。
- 安装左侧和右侧后悬架护板。请参阅 护罩 - 后悬架 - 左侧（拆卸和更换）。
- 安装左侧和右侧后车轮。请参阅 车轮（拆卸和更换）。
- 执行冷却系统真空重新加注程序。请参阅 冷却系统（真空再加注）。
- 连接低压电源。请参阅 12V/低压电源（断开和连接）。
-
在触摸屏上，点击。
注或者点击。
- 将转向信号灯控制杆向上拨动并保持，然后同时踩下制动踏板 10 秒钟进行授权。
-
在触摸屏上，点击“开始冷却液空气排空”左侧的START，然后等待任务顺利完成（10 分钟）。
注或者点击“开始冷却液空气排空”左侧的START，点击RUN TASK，等待任务顺利完成（10 分钟），然后点击左上角的X。
-
根据需要向储液罐中添加冷却液，然后安装储液罐罐盖。
- 安装驾驶室进气槽。请参阅 槽 - 上部 - 驾驶室进气（拆卸和更换）。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
-
以公路和高速路速度进行验证试驾，确定是否需要进行定位检查。
- 如果试驾时车辆轨迹不佳或跑偏，或者转向不稳或偏离中心，则需执行四轮定位检查。请参阅四轮定位检查，并将此维修添加至服务工单 (SV)。
- 如果试驾时车辆的转向和操控符合预期，则无需进行定位检查。
