中控台 (2.0)（拆卸和更换）

校正代码 15190112 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开所有车门并降下所有车窗。
  2. 将驾驶位座椅向后移动。
  3. 拆下驾驶位脚垫。
  4. 拆下中控台 LH 板毡毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。

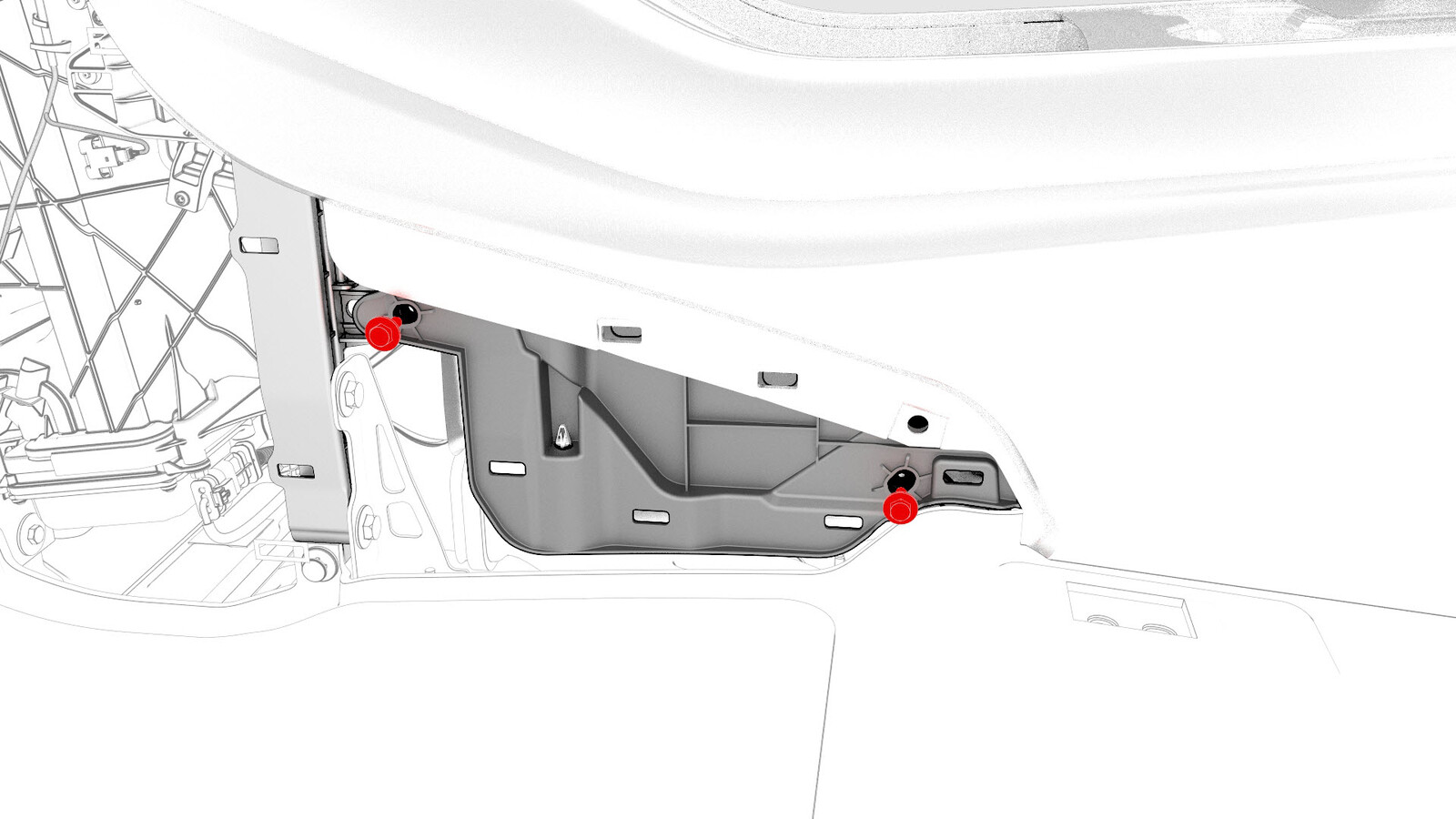

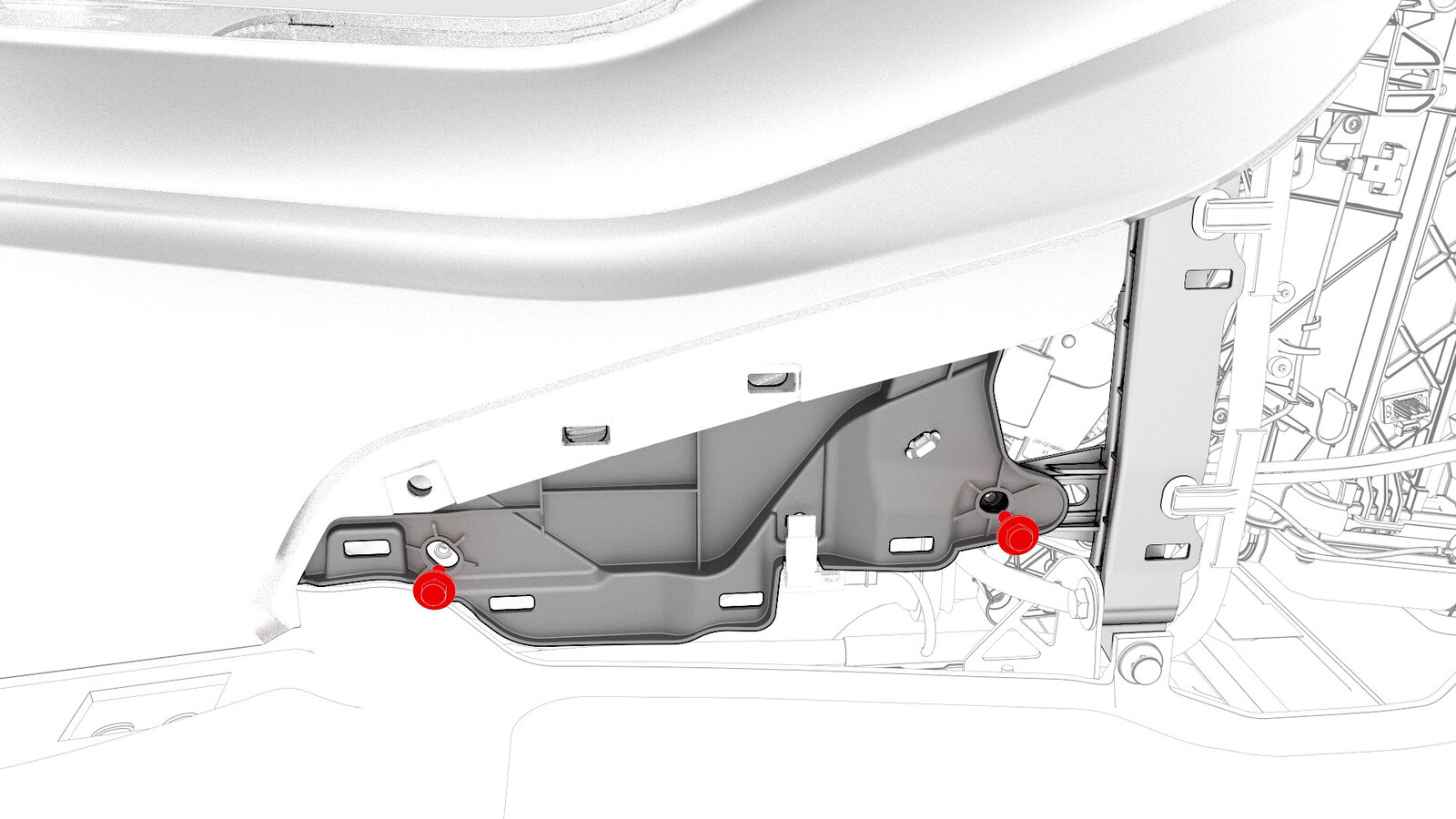

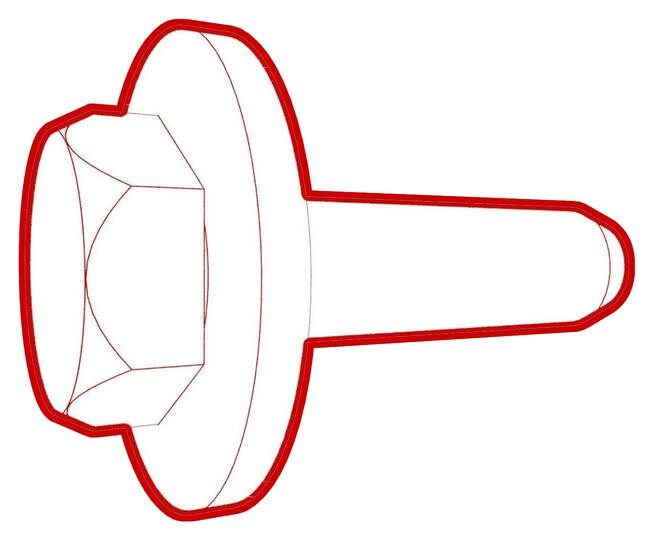

  5. 拆下将中控台 LH 前部固定到车身的螺栓。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  6. 拆下中控台后下方面板。请参阅面板 - 下后部 - 中控台（拆卸和更换）。

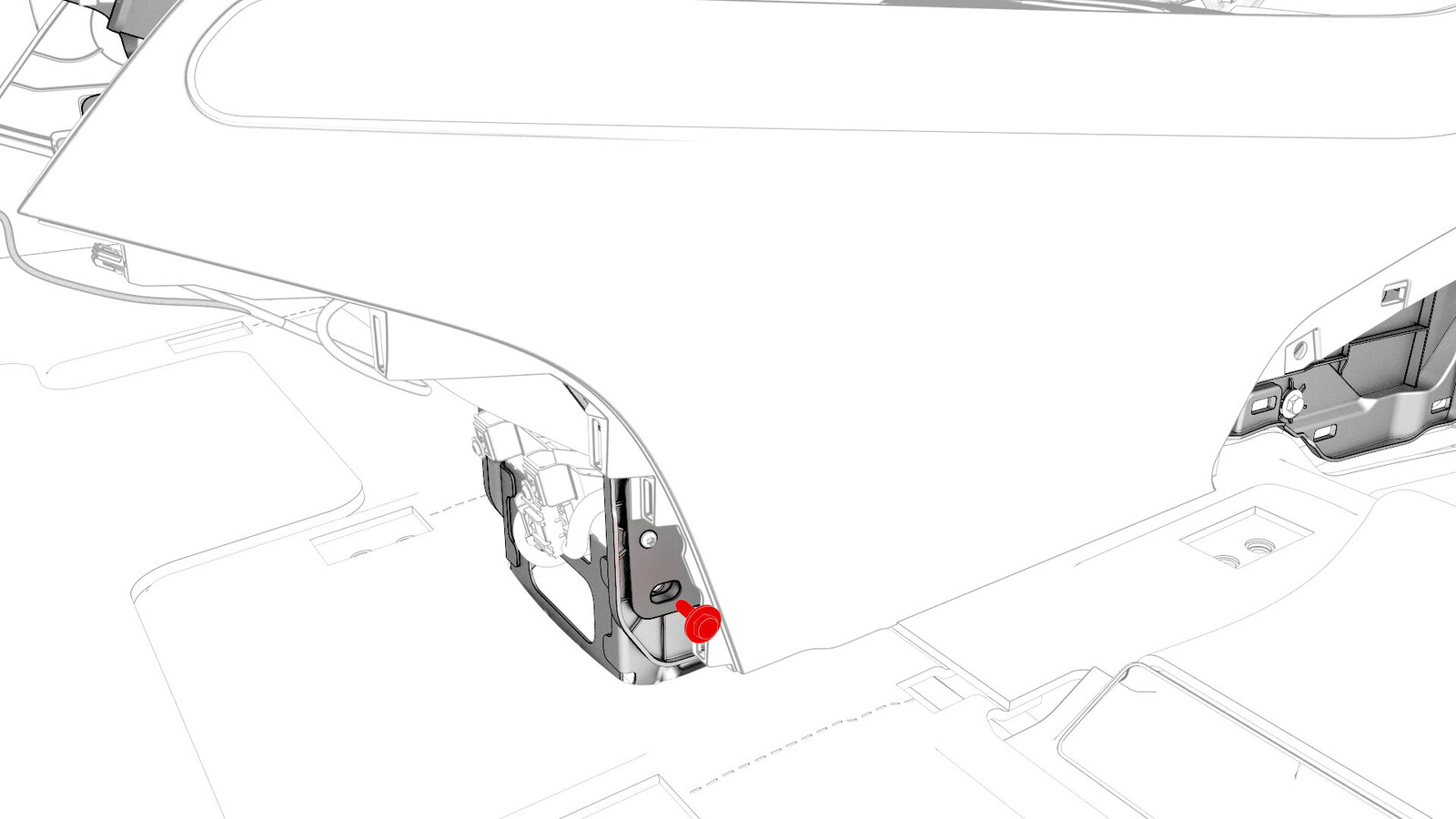

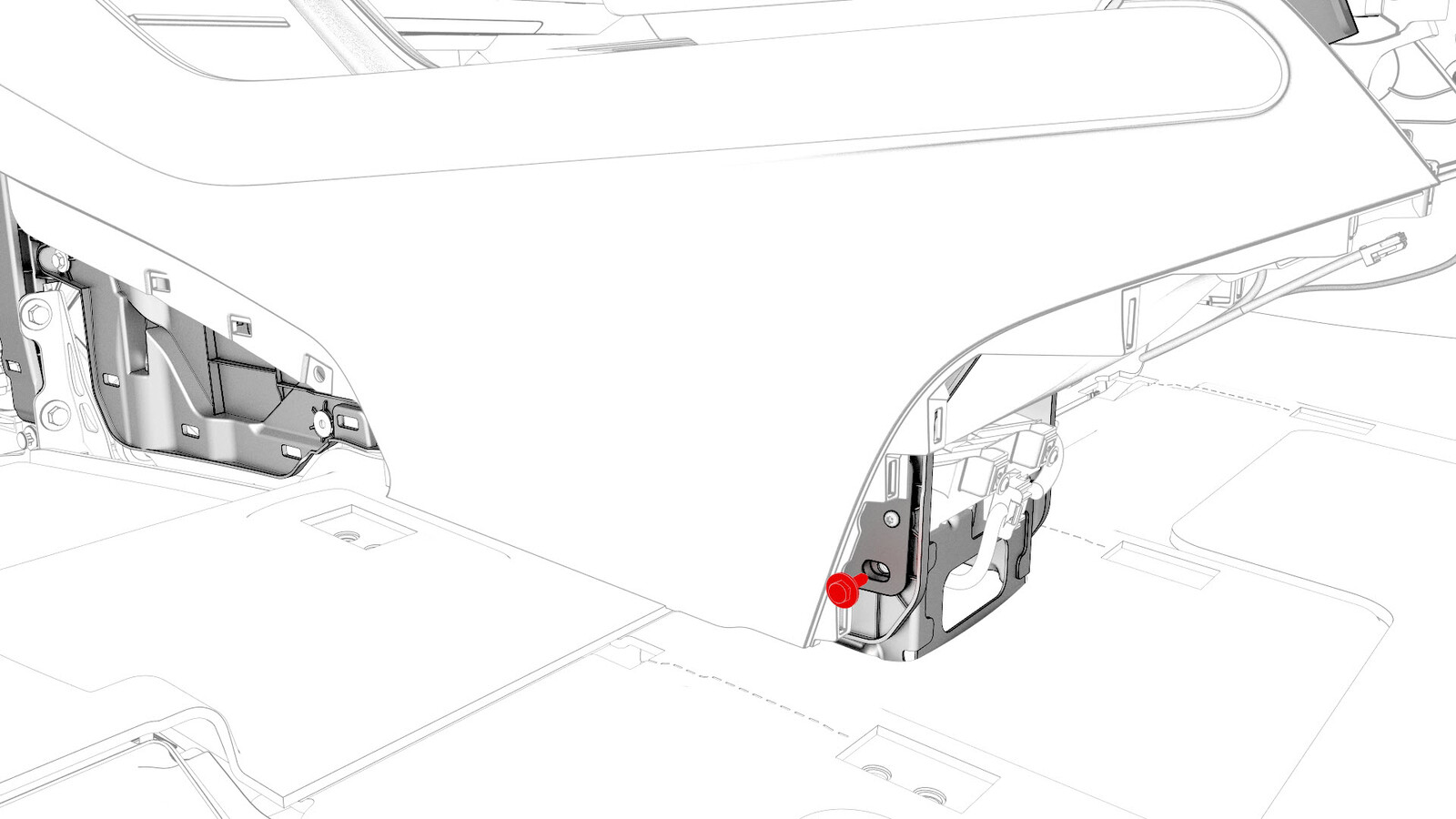

  7. 拆下将中控台 LH 后侧固定到车身的螺栓。对中控台 RH 后部重复此步骤。
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  8. 将副驾位座椅向后移动，然后将座椅靠背移到下方。
  9. 对车辆的 RH 侧重复第 3 步至第 5 步。
  10. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  11. 断开电气连接器与中控台后部的连接。

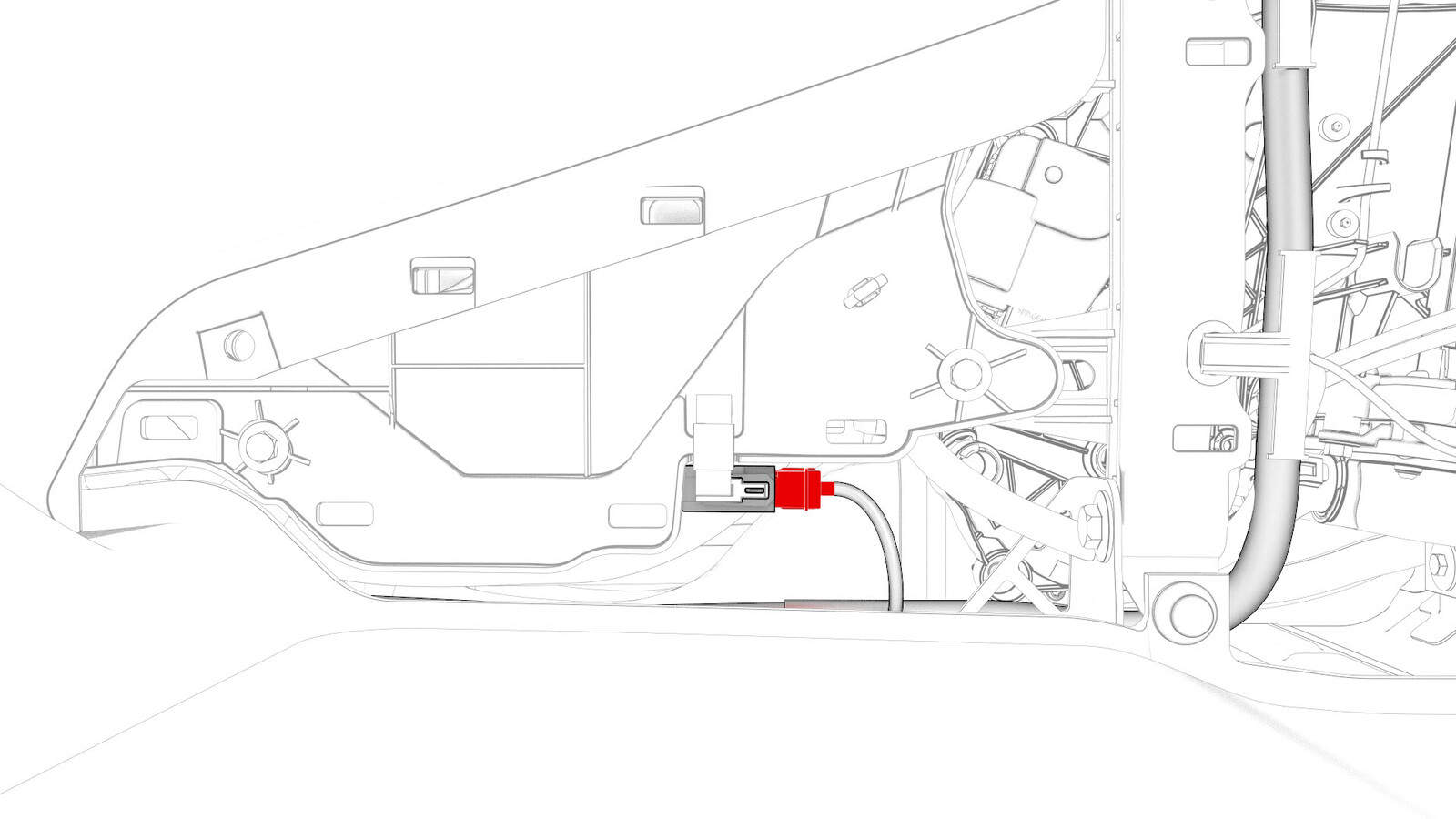

  12. 在中控台 RH 前侧，断开电气线束。
  13. 在助手的帮助下，按照以下要求从车上拆下中控台：
    1. 将中控台后部向上倾斜。
    2. 将中控台拉向车辆后部。
    3. 将中控台前部向上倾斜。
    4. 穿过副驾位车门，将中控台取出。
  14. 将扶手转动到向上的位置。

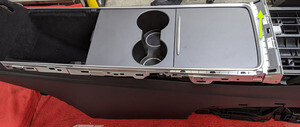

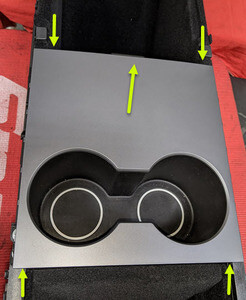

  15. 松开将中控台饰板固定到中控台总成的夹子 (x17)，然后断开电气连接器，从总成上拆下饰板。
    Informational PurposesAn informational icon, calling your attention
    注

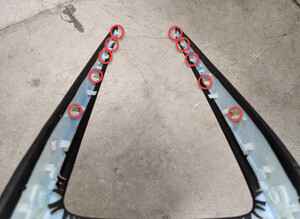

    松开中控台 LH 和 RH 侧的夹子，然后松开饰板前部的夹子。

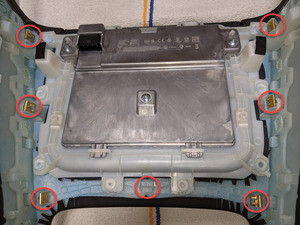

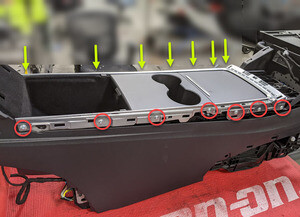

  16. 拆下将发亮部件固定到中控台的螺栓 (x14)。
    1.6 Nm (1.2 lbs-ft)
  17. 松开将发亮部件固定到中控台总成的锁片 (x12)，然后从总成上拆下发亮部件。

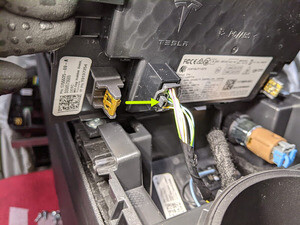

  18. 松开将杯托饰板固定到中控台总成的夹子 (x6)，然后断开安全控制器电气连接器。

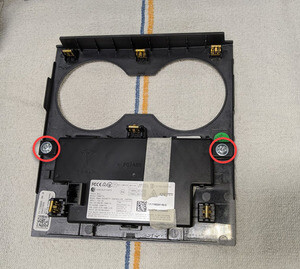

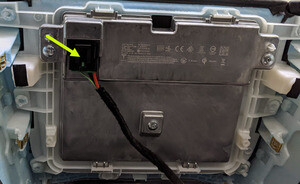

  19. 拧下将安全控制器固定到杯托饰板的螺钉 (x2)，然后从饰板上拆下安全控制器。
    1.6 Nm (1.2 lbs-ft)
  20. 对新的中控台重复第 14 步至第 19 步。

安装

  1. 将从原中控台上拆下的安全控制器放到新中控台杯托饰板上，然后安装将安全控制器固定到杯托饰板的螺钉 (x2)。
    1.6 Nm (1.2 lbs-ft)
  2. 连接安全控制器电气连接器，然后安装将杯托饰板固定到中控台总成的夹子 (x6)。
  3. 将发亮部件放到中控台总成上，然后固定将发亮部件固定到中控台总成的锁片 (x12)。
    Informational PurposesAn informational icon, calling your attention
    注
    确认饰板周边没有间隙。
  4. 安装将发亮部件固定到中控台的螺栓 (x14)。
    1.6 Nm (1.2 lbs-ft)
  5. 将中控台饰板放到中控台总成上，连接电气连接器，然后紧固将饰板固定到中控台的夹子 (x17)。
  6. 在助手的帮助下，按照以下要求将中控台安装到车辆中：
    1. 将中控台前部向下倾斜。
    2. 将中控台滑向车辆前部。
    3. 将中控台后部向下倾斜，直至入位。
  7. 连接中控台 RH 前侧的电气线束。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正确安装连接器。在继续此程序前，先执行推拉测试。
  8. 连接中控台后部的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正确安装连接器。在继续此程序前，先执行推拉测试。
  9. 安装将中控台 RH 前部固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 10 毫米套筒
    • 4 英寸加长件
    • 1/4 英寸标准棘轮
    • 1/4 英寸扭矩扳手（仅适用于安装程序）
  10. 安装中控台 RH 板毡毯。请参阅侧板 - 中控台 - LH（拆卸和更换）。
  11. 安装前排乘客脚垫。
  12. 重新连接 12V 电源。请参阅12V/低压电源（断开和连接）。
  13. 安装将中控台 RH 后侧固定到车身的螺栓。对中控台 LH 后侧重复此步骤。
    7 Nm (5.2 lbs-ft)
  14. 安装中控台后下方面板。请参阅面板 - 下后部 - 中控台（拆卸和更换）。
  15. 对车辆的 LH 侧重复第 9 步至第 11 步。
  16. 将前排座椅移回原位。
  17. 升起所有车窗，关闭所有车门。
