储水罐 - 风挡玻璃清洗器（拆卸和安装）

校正代码 17501101 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格： 储水罐 - 风挡玻璃清洗器（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
将挡风玻璃清洗器储液罐固定到车身的下部/上部螺栓
3 Nm (2.2 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  2. 拆下左侧和右侧雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  3. 拆下前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  4. 仅适用于左侧驾驶车型：拆卸雨刮器电机。请参阅 雨刮器模块（拆卸和更换）。
  5. 松开将电气线束固定到挡风玻璃清洗器储液罐的夹子。

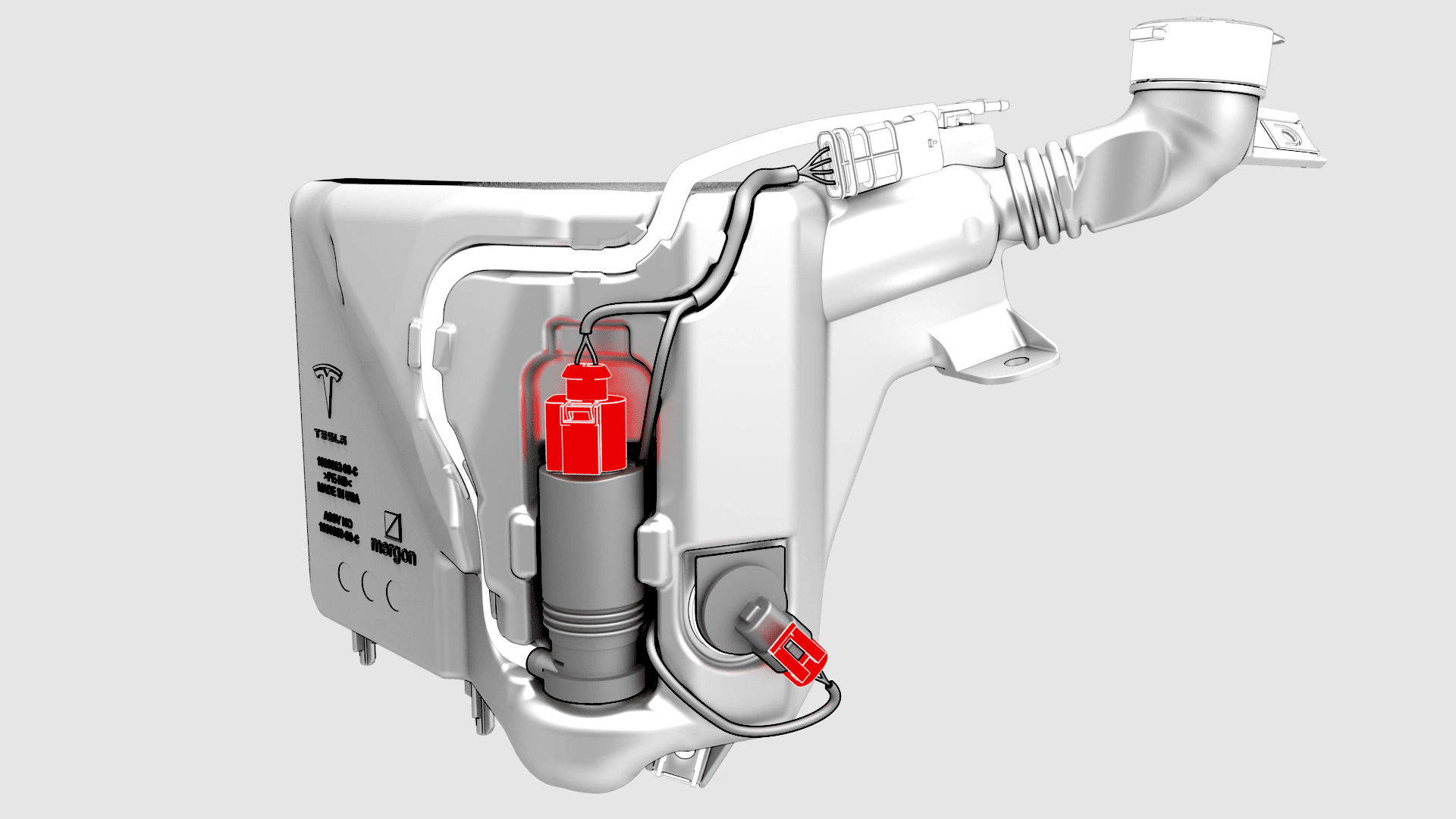

  6. 将电气线束从挡风玻璃清洗器泵连接器和液位传感器连接器上断开。
  7. 拆下左侧前轮毂。请参阅 轮毂（拆卸和安装）。

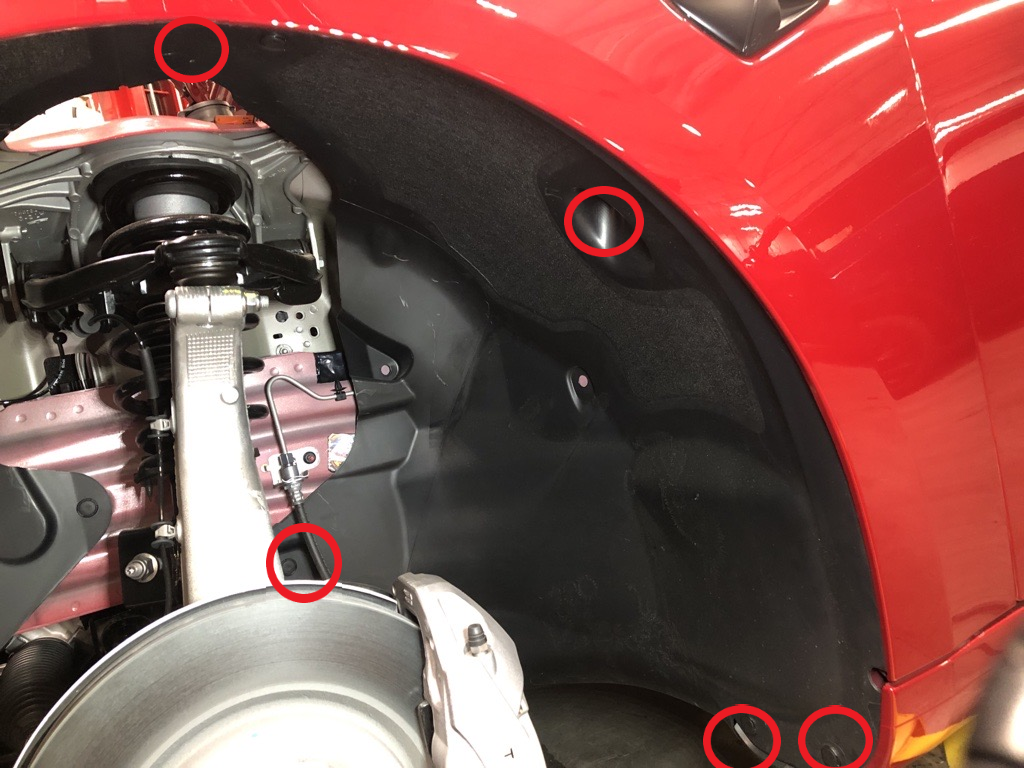

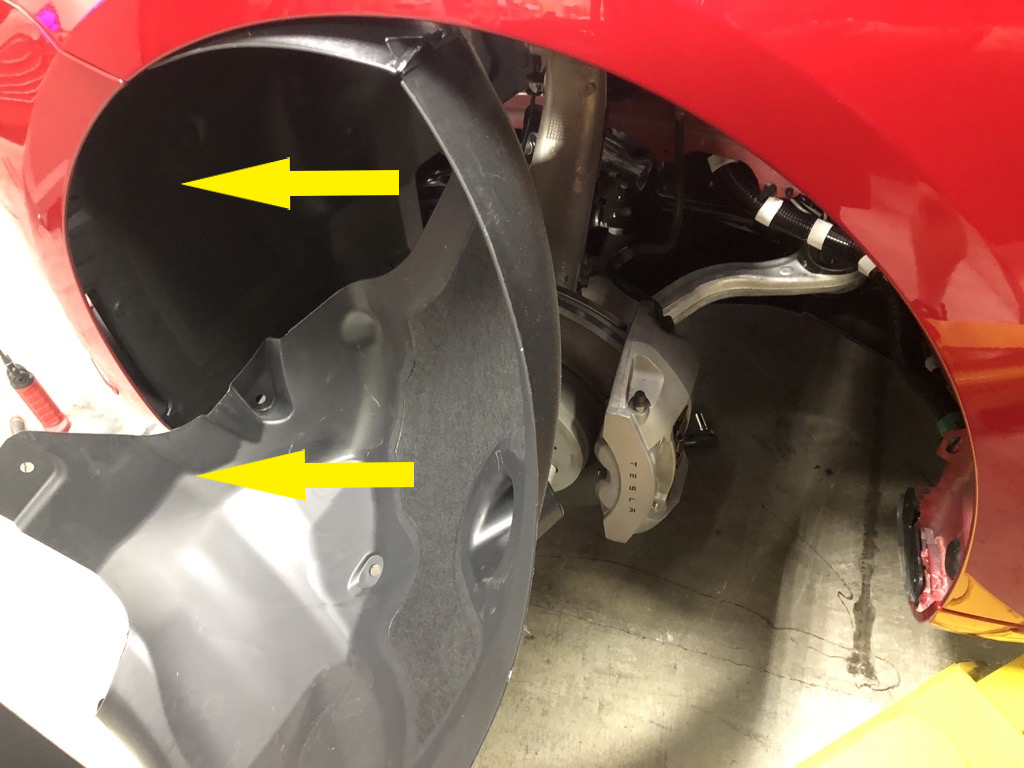

  8. 部分拆下左前轮拱内衬。
    注
    6 个卡子，1 个螺栓；新款车辆可能配备 2 个将内衬下部固定到车身的推拉式夹。
  9. 拆卸将挡风玻璃清洗器储液罐固定到车身的下部螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  10. 降下车辆，直至轮胎刚好接触到地面。
  11. 拆卸将挡风玻璃清洗器储液罐固定到车身的上部螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  12. 从车上拆下挡风玻璃雨刮器储水罐。

安装

  1. 将挡风玻璃清洗器储液罐安装到车辆上，然后安装将挡风玻璃清洗器储液罐固定到车身的上部螺栓。
    3 Nm (2.2 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  2. 将车辆升高至作业高度，然后安装将挡风玻璃清洗器储液罐固定到车身的下部螺栓。
    3 Nm (2.2 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

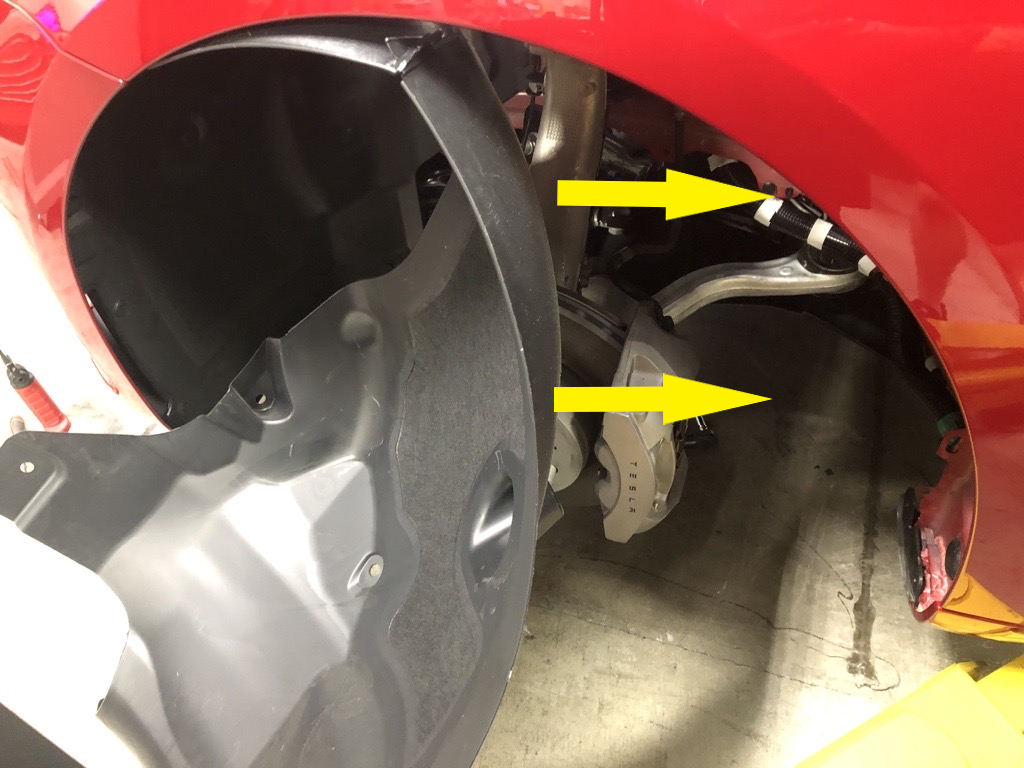

  3. 将左前轮毂内衬安装到车辆上。
    5 Nm (3.7 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  4. 安装左侧前车轮。请参阅 轮毂（拆卸和安装）。
  5. 向挡风玻璃清洗器储液罐中加注清洗液。
  6. 将电气线束连接到挡风玻璃清洗器泵连接器和液位传感器连接器上。
  7. 紧固将电气线束固定到挡风玻璃清洗器储液罐的夹子。
  8. 仅限左侧驾驶车型：安装雨刮器电机。请参阅 雨刮器模块（拆卸和更换）。
  9. 安装前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  10. 安装左侧和右侧雨刮器臂。请参阅 雨刮器臂（拆卸和更换）。
  11. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  12. 验证挡风玻璃雨刷和清洗器的运转情况。
