加速器（拆卸和更换）

校正代码 17551002 0.48 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  3. 断开 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  4. 拆卸驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  5. 拆卸左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。

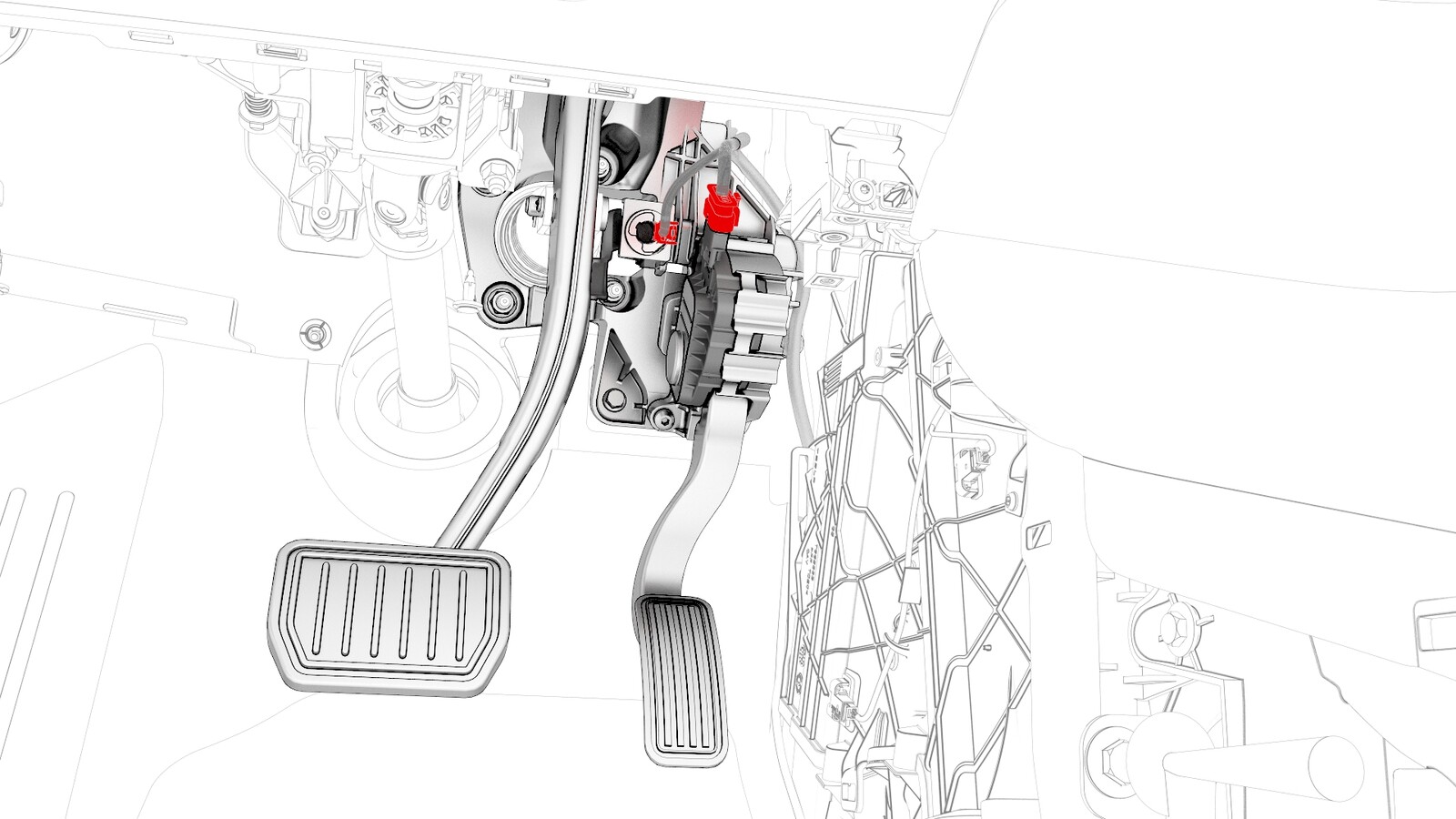

  6. 断开加速踏板上的电气连接器。
    警告
    如果连接器锁片是红色的，请将此红色锁片拉离踏板外壳。

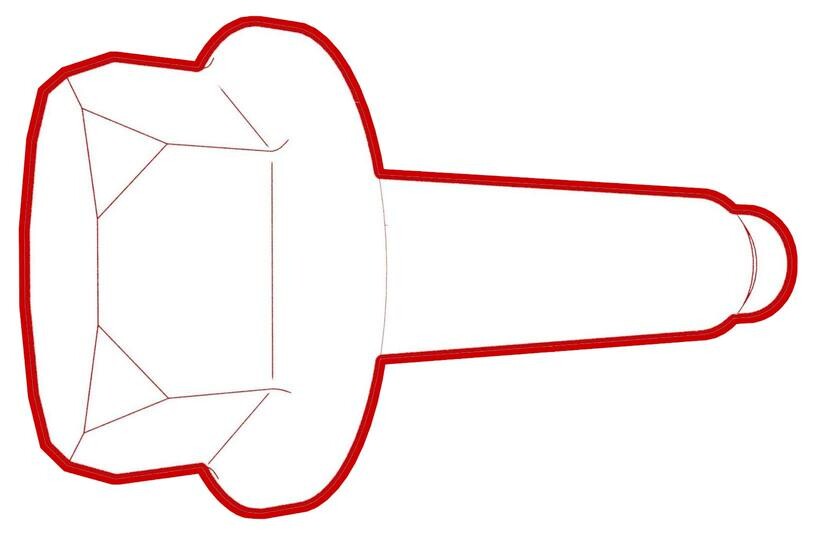

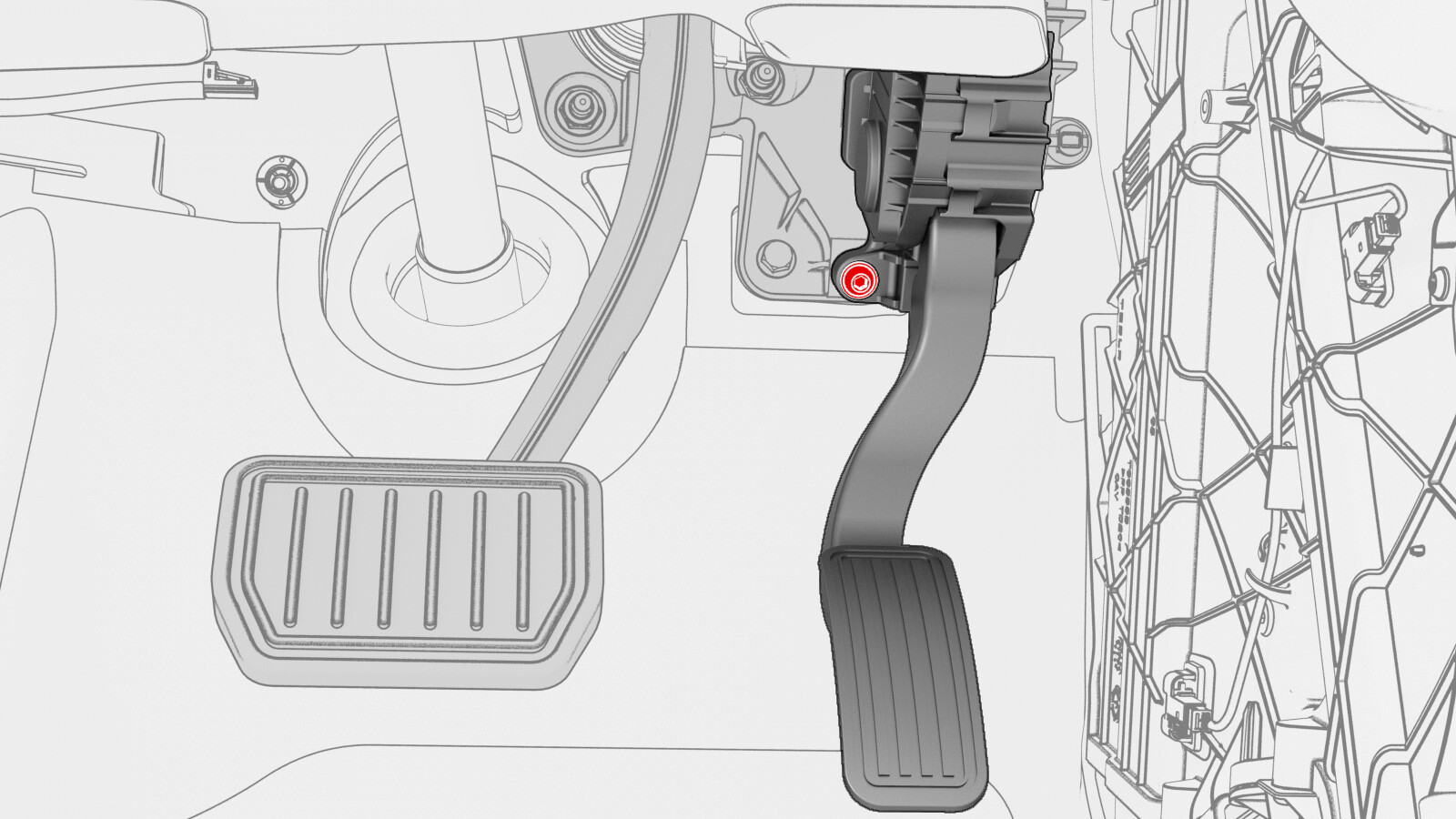

  7. 拆卸将加速踏板固定到车身的螺栓。
  8. 向下滑动加速踏板，然后将加速踏板从车上拆下。

安装

  1. 向上滑动加速踏板，然后将加速踏板安装到支架中。
  2. 安装将加速踏板固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
  3. 连接加速踏板电气连接器。
    注
    如果连接器锁片是红色的：将此红色锁片朝踏板外壳方向推。
  4. 安装左侧脚部空间风管。请参阅风管 - 脚部空间 - LH（左侧驾驶）（拆卸和更换）。
  5. 安装驾驶位膝部气囊。请参阅气囊 - 膝部 - 驾驶位（拆卸和安装）。
  6. 重新连接 12V/低压电源。请参阅12V/低压电源（断开和连接）。
  7. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  8. 运行以下 Toolbox 例程以确认踏板的工作状况：
    • TEST-SELF_DI_X_ACCEL-PEDALvia Toolbox:(link)
    • PING-TP_PMRvia Toolbox:(link)
    • TEST-SELF_PMR_X_CAN-COMMSvia Toolbox:(link)
  9. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  10. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
