热交换器 - 后驱动电机 (3DU)（拆卸和更换）

校正代码 40305202 1.68 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-03-27: 添加了“根据悬架定位表确定是否需要进行定位检查，如果需要，确定需进行哪种类型的定位检查”的步骤。
  • 2024 年 4 月 5 日：更新了变速箱油信息并附上了链接。
  • 2024 年 2 月 27 日：将变速箱油更新为 KAF 1。

拆卸

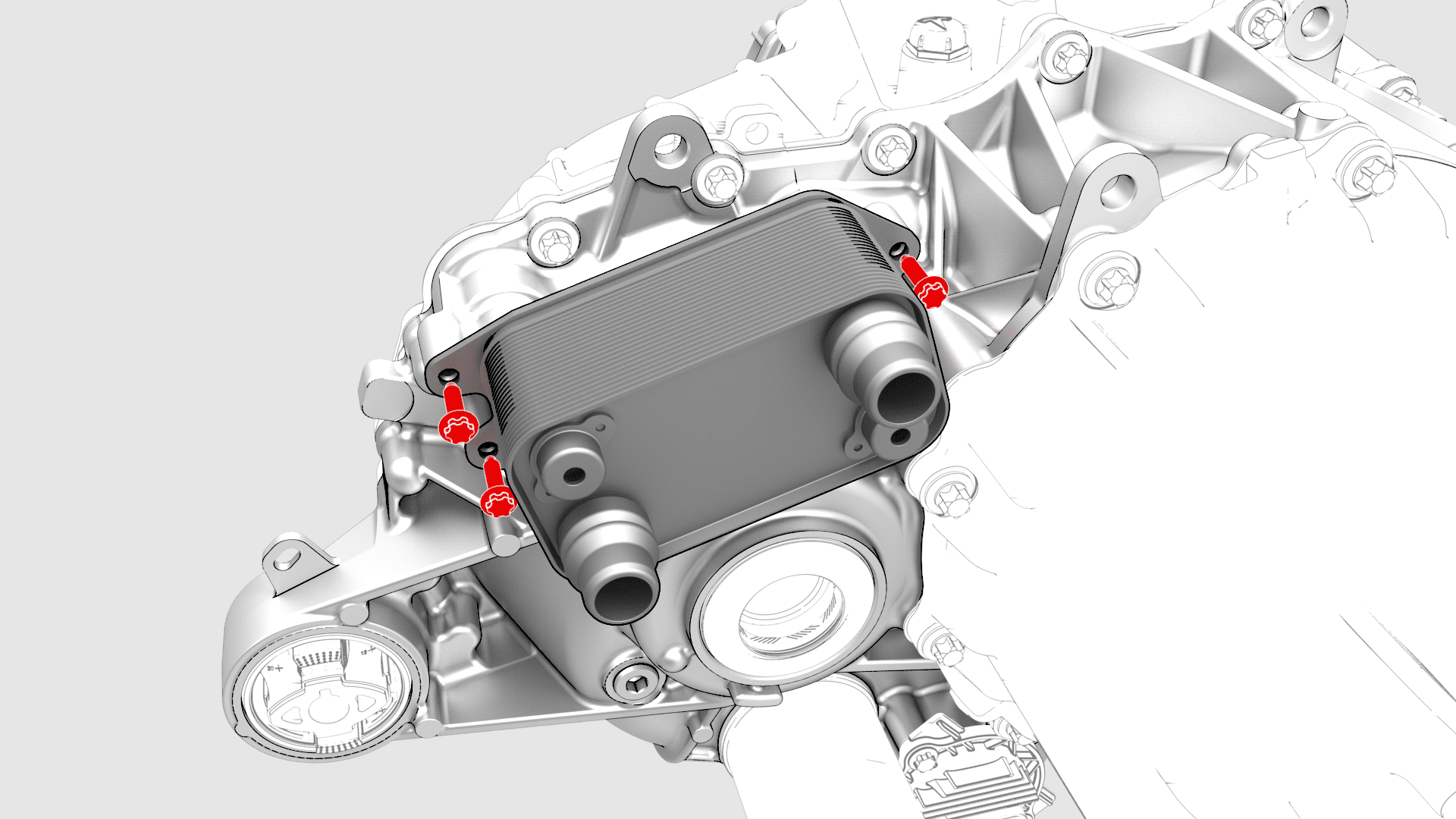

  1. 注
    为清晰起见，图示为已拆下后副框架总成组件的情况。无需从后副框架总成上拆下后驱动单元即可执行此程序。
  2. 拆下后副车架总成。请参阅副车架总成 - 后（拆卸和安装）。

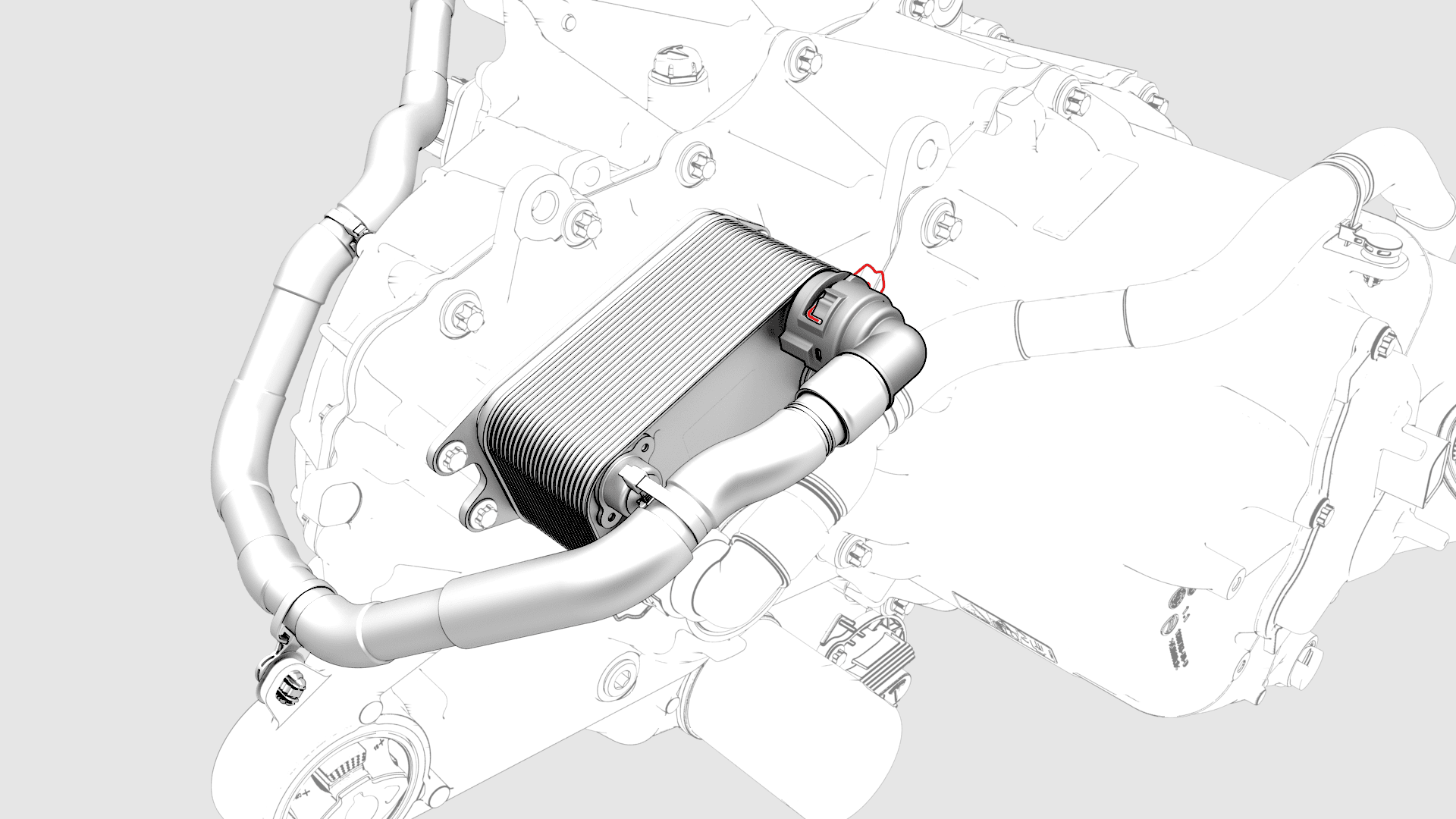

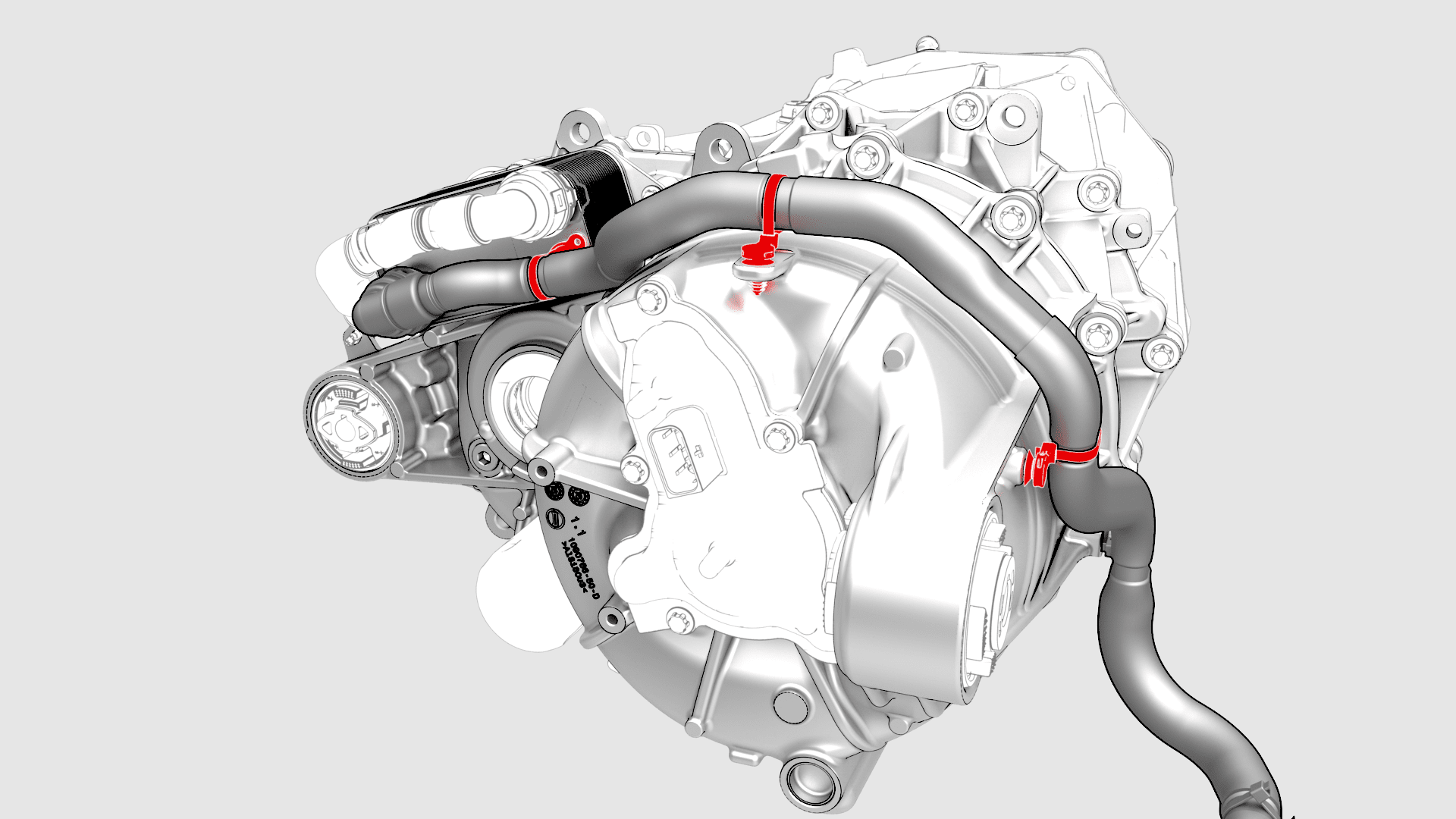

  3. 松开将冷却液出口软管固定到电机和热交换器机身的夹子 (x3)。
  4. 松开卡子，然后断开冷却液出口软管与热交换器的连接。

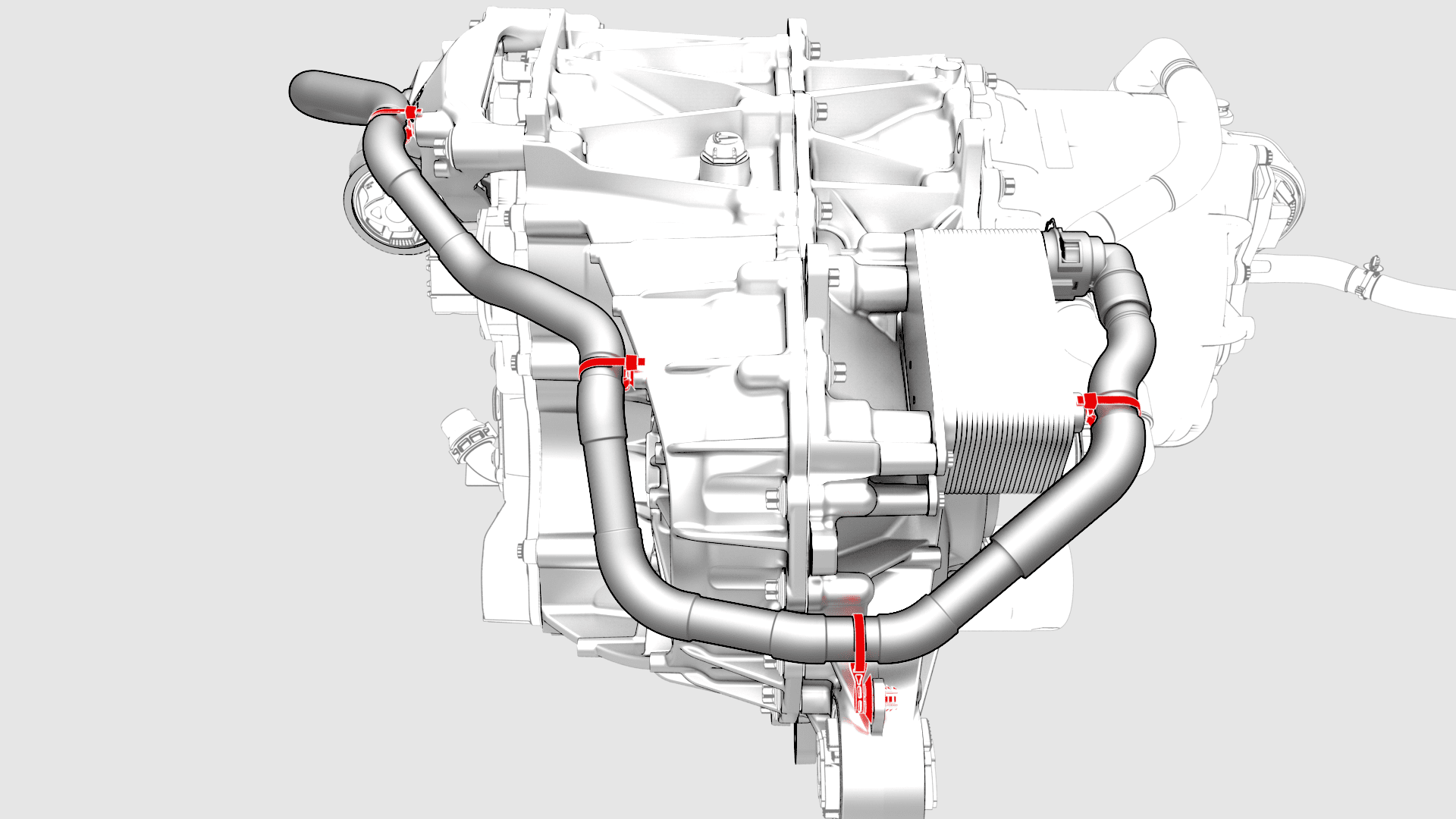

  5. 松开将冷却液入口软管固定到左侧支座、变速箱和热交换器机身的卡子（4 个）。

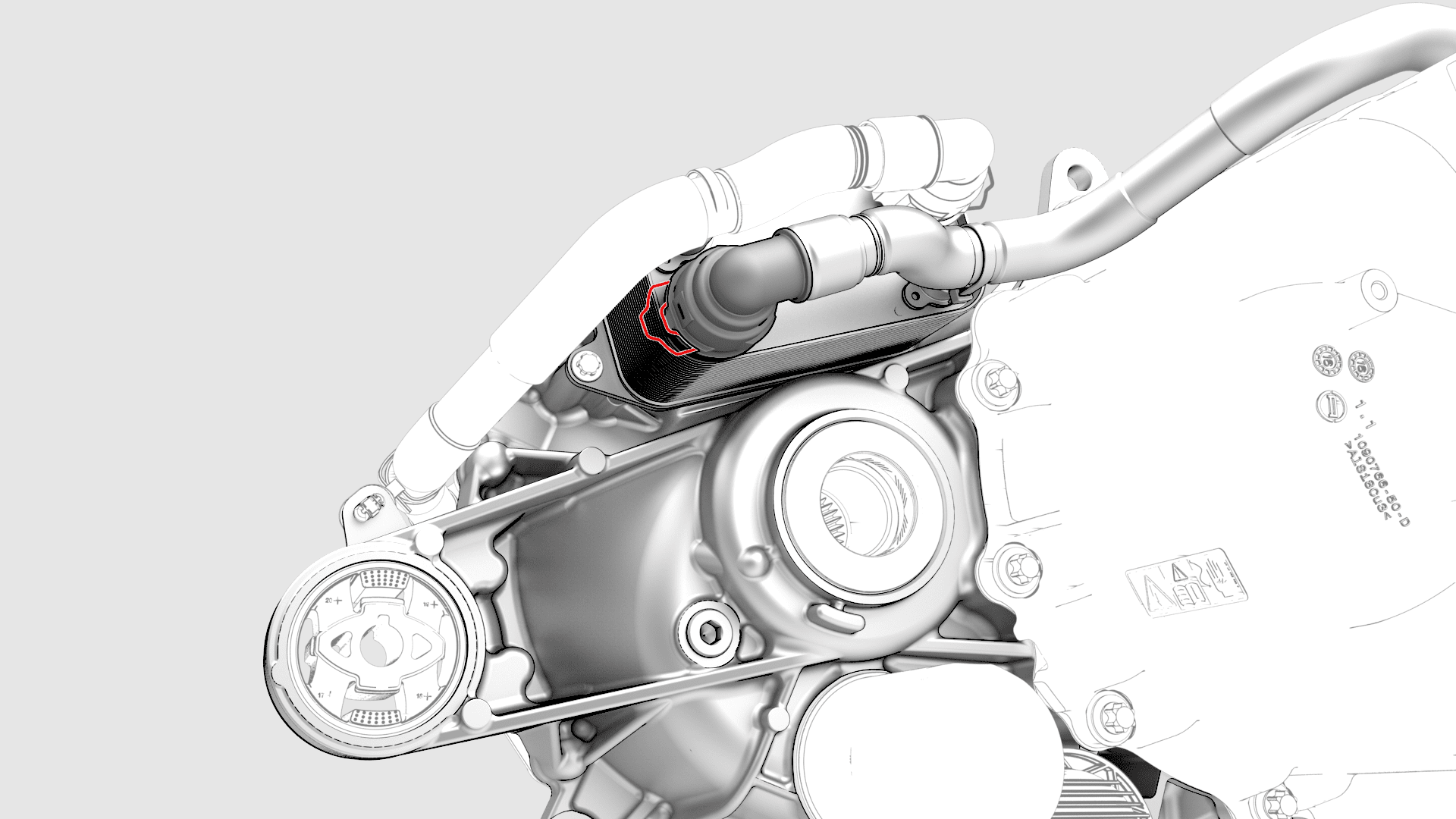

  6. 松开卡子，然后断开冷却液入口软管与热交换器的连接。

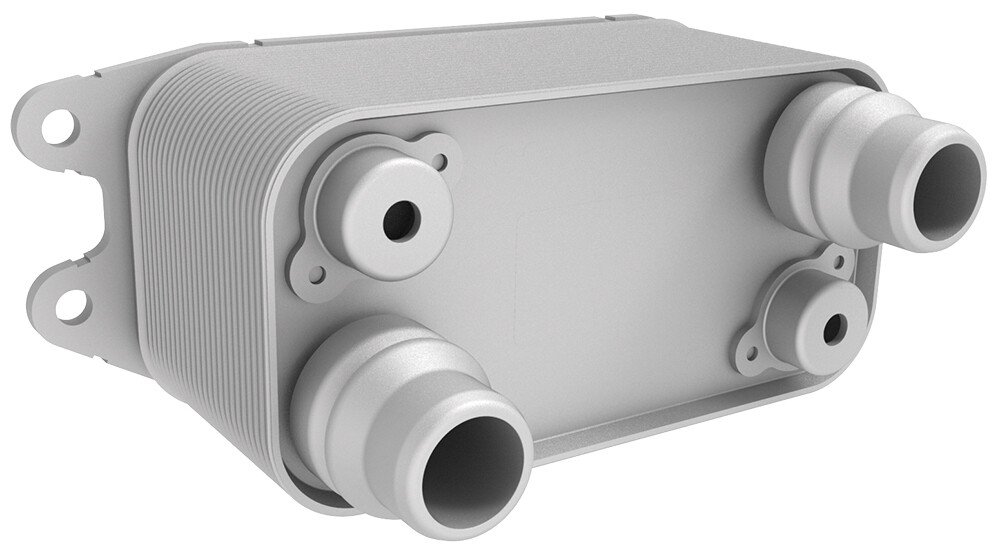

  7. 拆卸将热交换器固定到后驱动单元的螺栓，然后将热交换器从后驱动单元上拆下。
    5 Nm (3.7 lbs-ft) +30 deg
    注
    将热交换器固定到后驱动单元的螺栓数量（2 个或 3 个）可能因生产变化而异。

安装

  1. 在热交换器 O 型环上薄薄涂抹一层干净的变速箱油。
    注
    参阅液体和容量确定适用的变速箱油。
  2. 将热交换器安装到后驱动单元上，然后安装将热交换器固定到后驱动单元的螺栓。
    5 Nm (3.7 lbs-ft) +30 deg
    注
    将热交换器固定到后驱动单元的螺栓数量（2 个或 3 个）可能因生产变化而异。
  3. 将冷却液入口软管与热交换器相连，然后紧固将软管固定到热交换器的卡子。
    警告
    Perform a push-pull test to verify that the hose is fully seated.
  4. 紧固将冷却液入口软管固定到热交换器机身、变速箱和左侧支座的卡子（4 个）。
  5. 将冷却液出口软管与热交换器相连，然后紧固将软管固定到热交换器的卡子。
    警告
    Perform a push-pull test to verify that the hose is fully seated.
  6. 紧固将冷却液出口软管固定到热交换器机身和电机的卡子（3 个）。
  7. 安装后副车架总成。请参阅副车架总成 - 后（拆卸和安装）。
  8. 鉴于需要拆卸并重新安装副车架： Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
