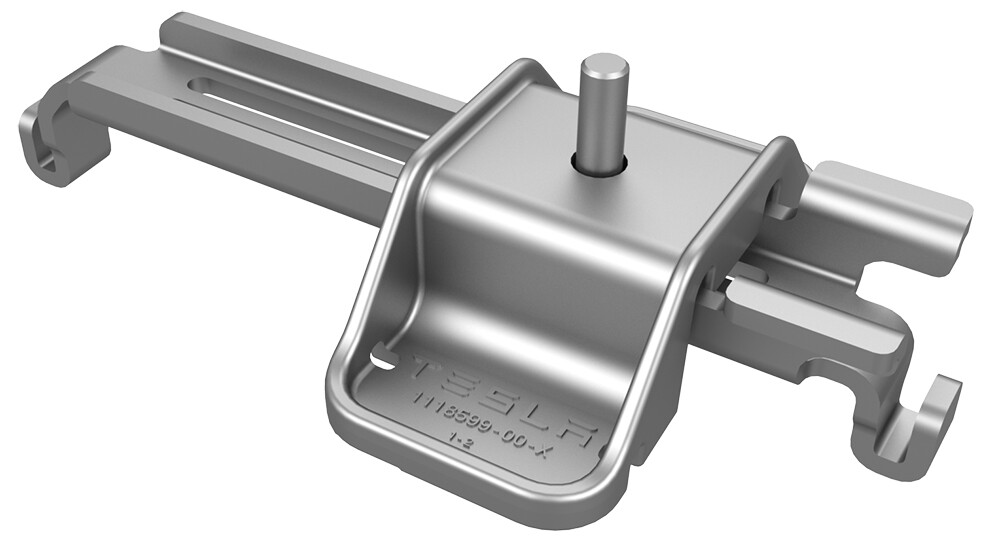

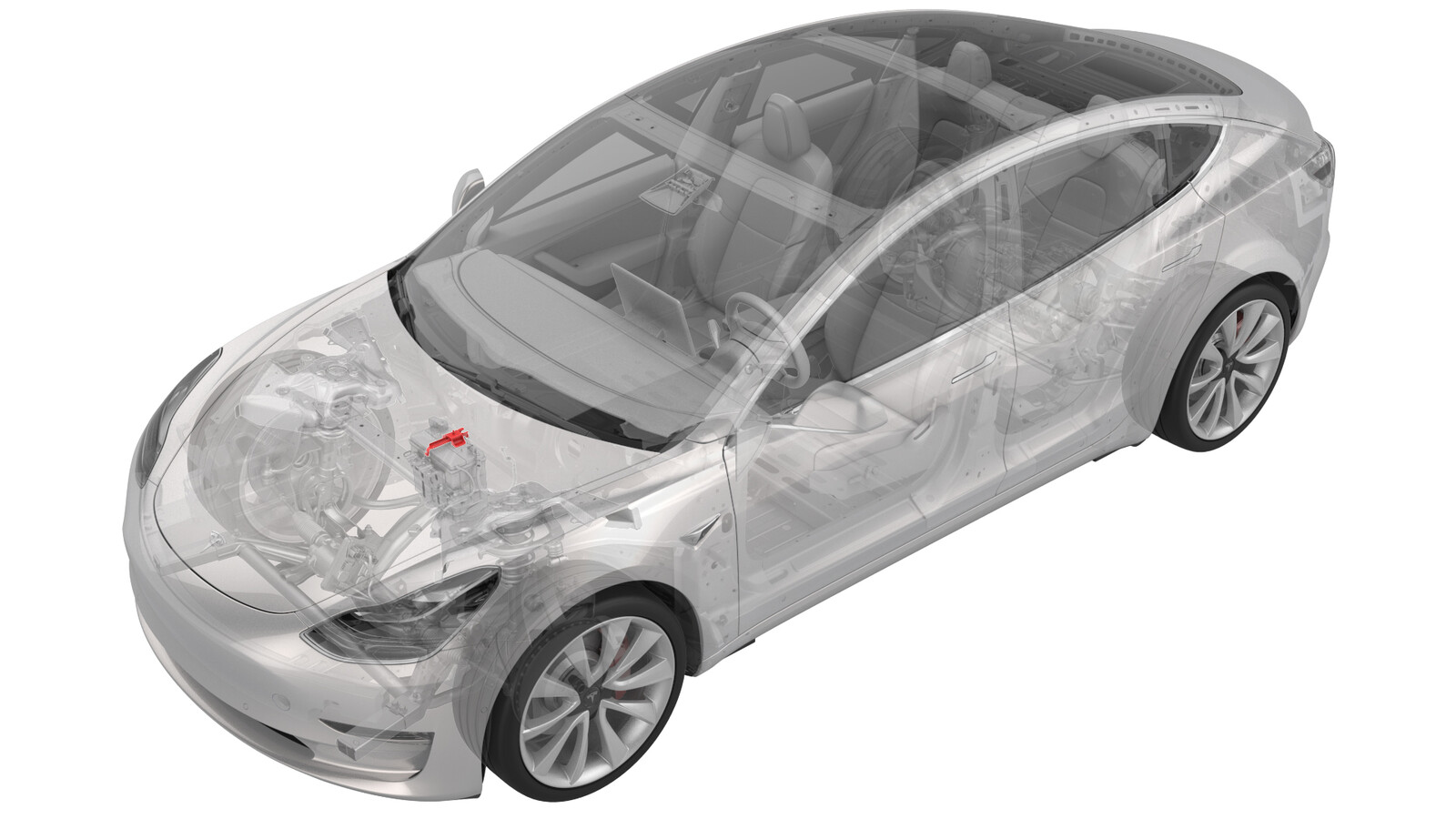

系带 - 12V 电池(拆卸和更换)

校正代码 17014202 0.12 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格系带 - 12V 电池(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
12V 电池系紧带螺母或螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米深套筒
  • 1/4 英寸标准棘轮
重复使用 旧款车辆在系紧带后部附近使用一个螺母。新款车辆在系紧带前部使用一个螺栓。

拆卸(带后部挂钩的系带)

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 拆下座舱进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)

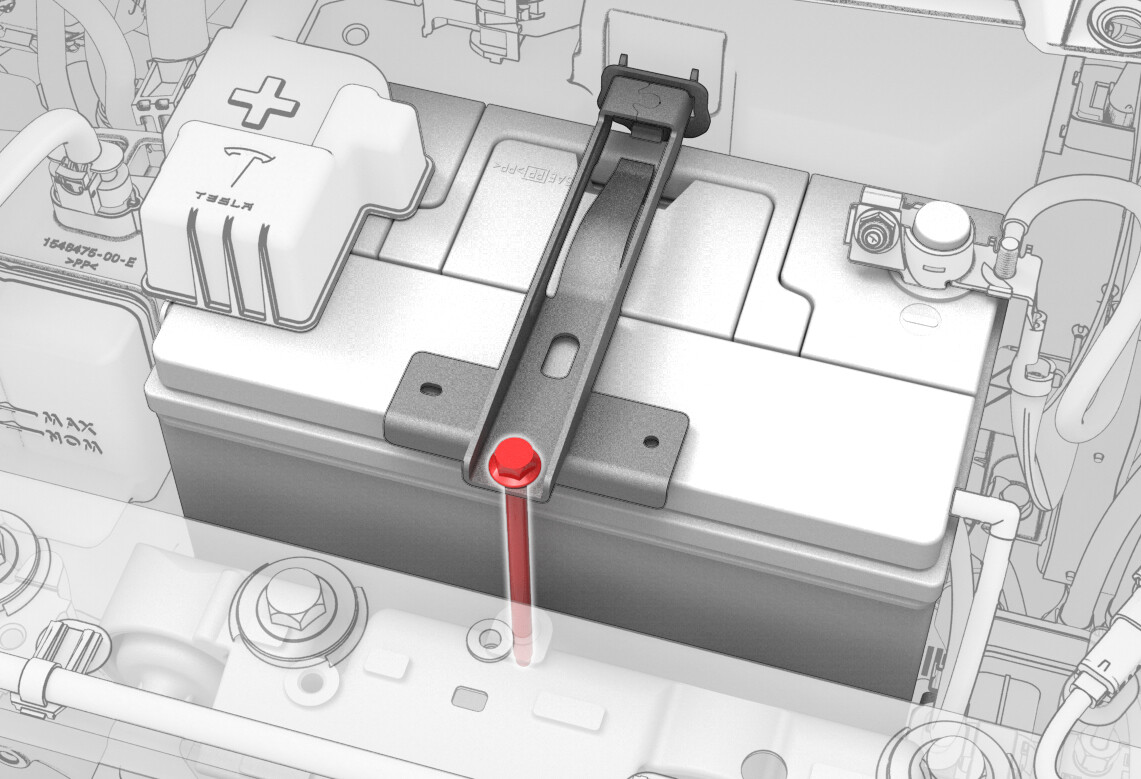

  3. 拆下将 12V 电池上部拉紧装置支架固定到空调压缩机支架的螺栓。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 1/4 英寸标准棘轮
  4. 提起电池系带,将其与后部系紧带脱离,然后从车上拆下系带。

拆卸(带前部挂钩的系带)

  1. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  2. 拆下座舱进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)

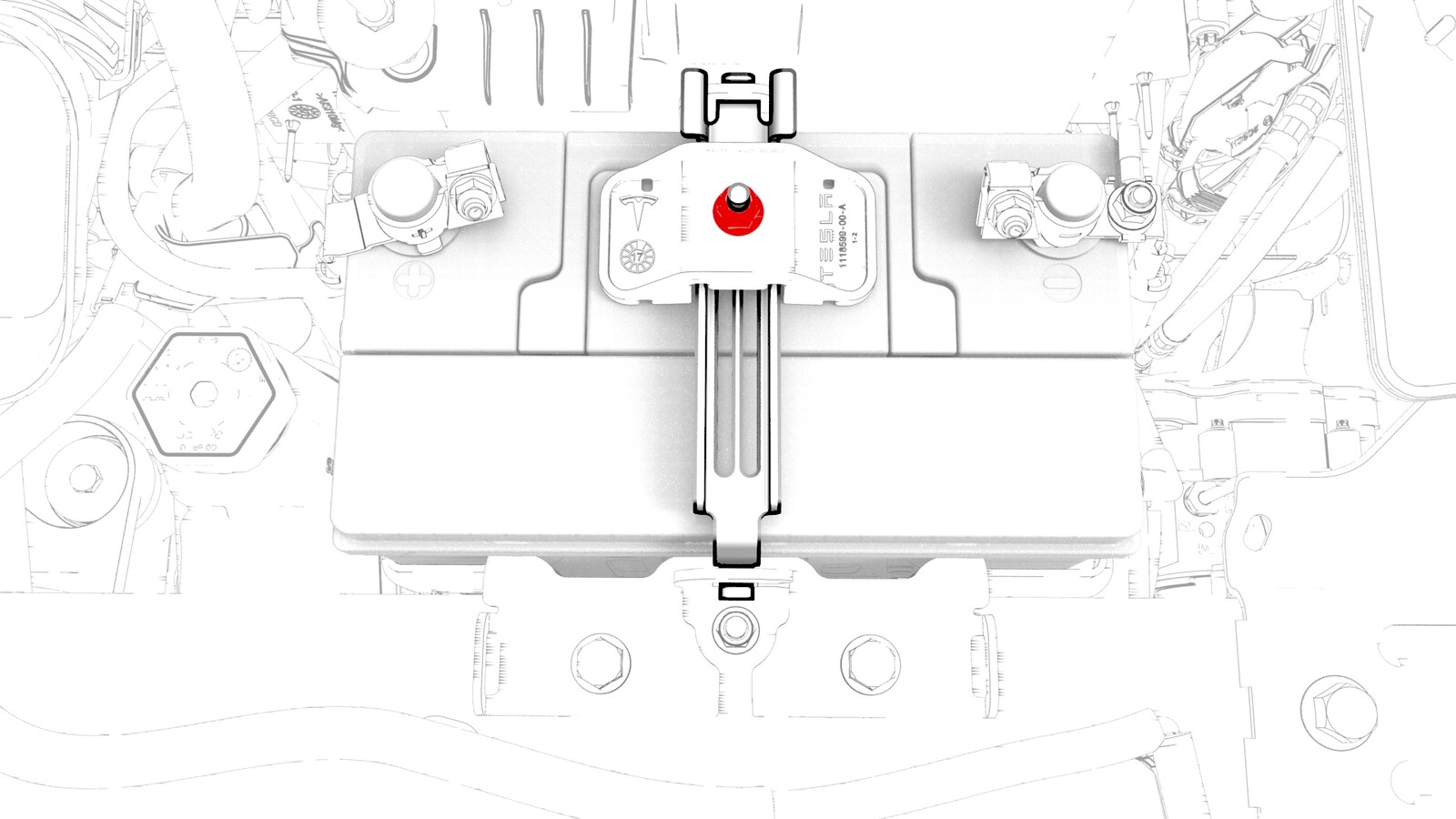

  3. 松开将 12V 电池上部拉紧装置支架固定到 12V 电池系带的螺母。
    5 Nm (3.7 lbs-ft)
    提示: 推荐使用以下工具:
    • 10 毫米深套筒
    • 1/4 英寸标准棘轮
  4. 向下推动并将 12V 电池系带滑至右侧,以便将其从前侧挂钩和后侧拉紧装置总成上释放。
  5. 从车上拆下 12V 电池系带。

安装

安装程序与拆卸程序相反。
