恒温膨胀阀 - 蒸发器（不带加热泵款）（拆卸和更换）

校正代码 18205002 1.50 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  2. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  3. 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
    Informational PurposesAn informational icon, calling your attention
    注
    可在回收制冷剂时执行以下步骤。
  4. 拆下内侧供暖、通风和空调送气管槽。请参阅风管 - 暖通空调 (HVAC) 集气室 - 内（拆卸和更换）。
  5. 拆下 12V 正极端子的护罩。

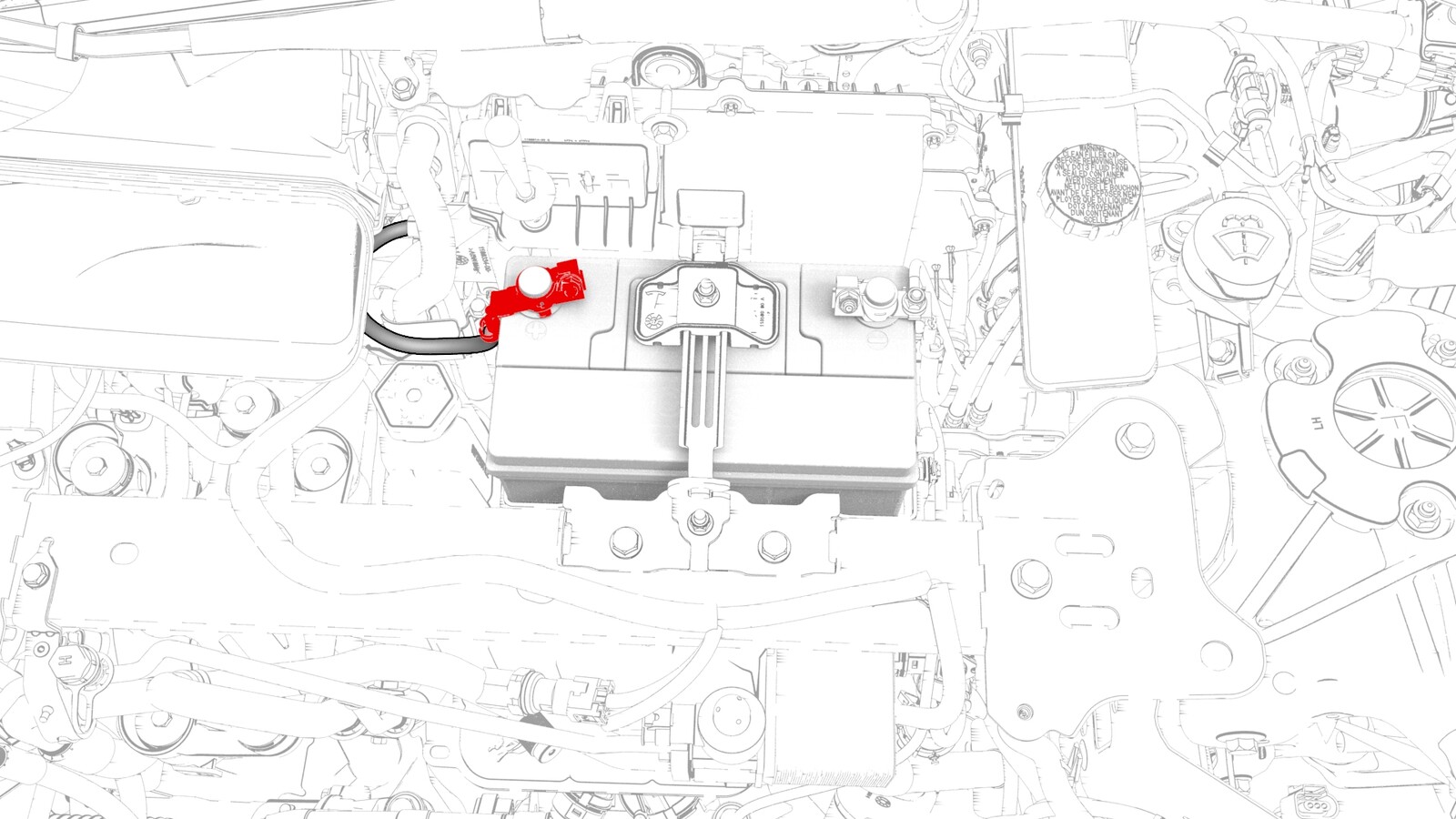

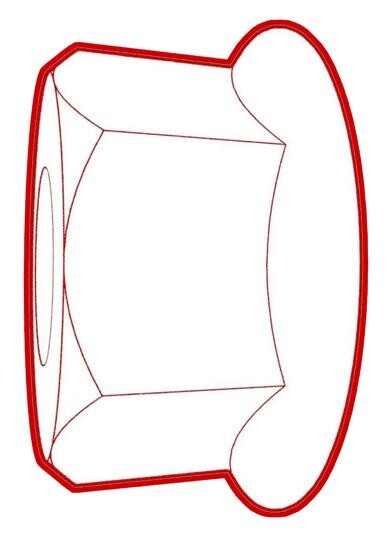

  6. 松开将正极线束固定到电池的螺母，然后从电池上拆下线束。
  7. 松开将吸入/液体管固定到热膨胀阀附近电气线束的夹子。

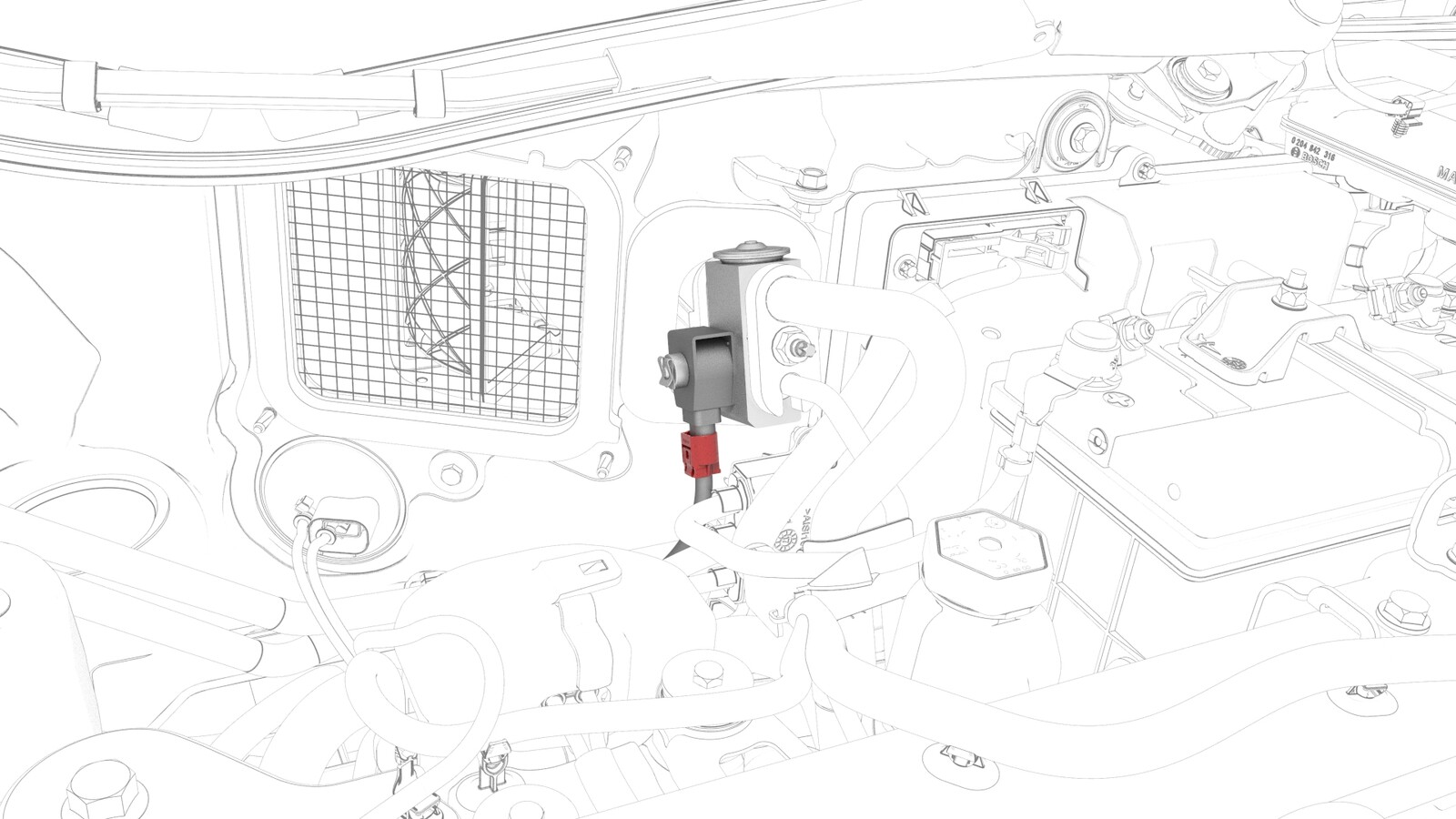

  8. 断开电气线束与热膨胀阀连接器的连接。

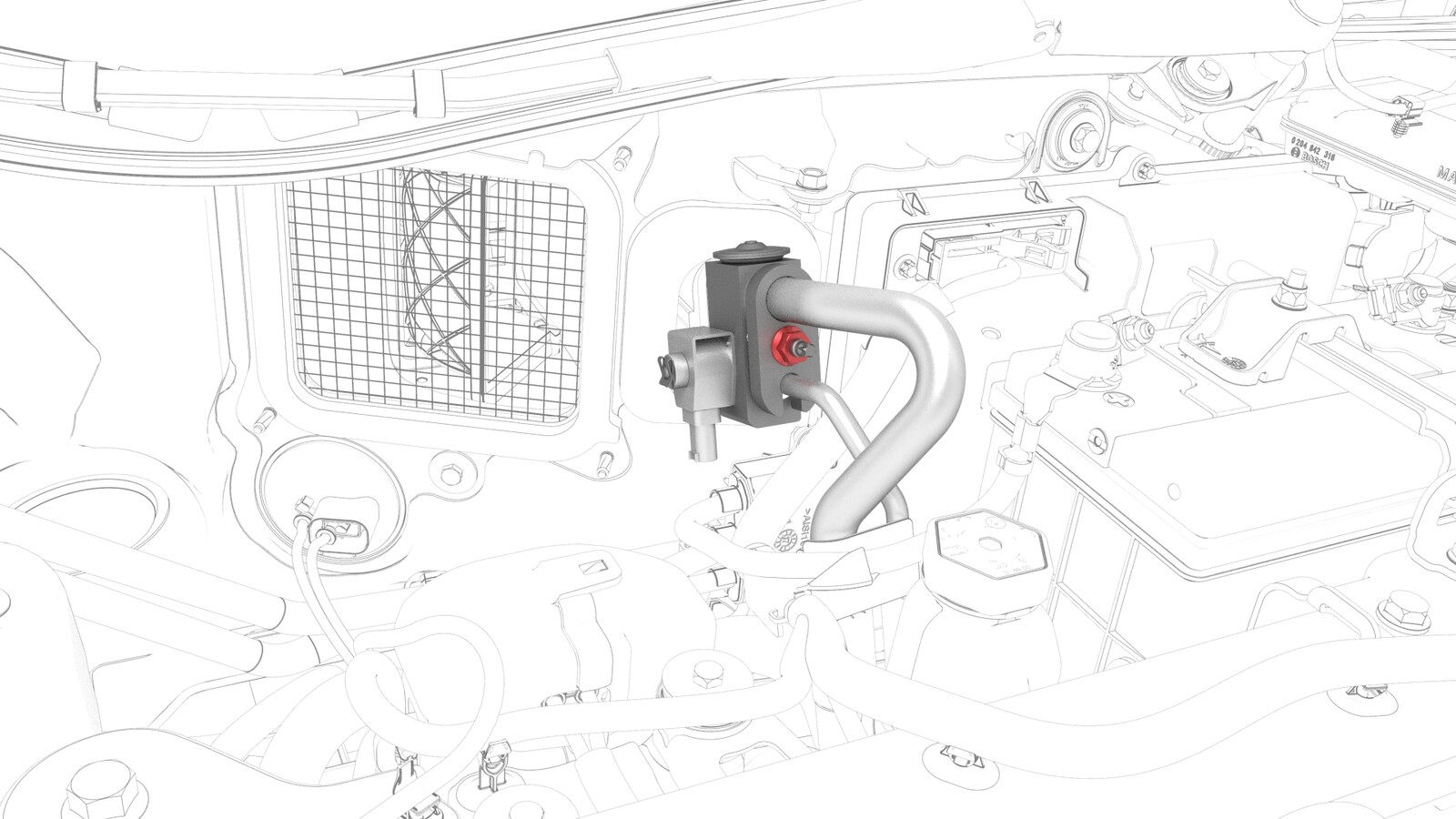

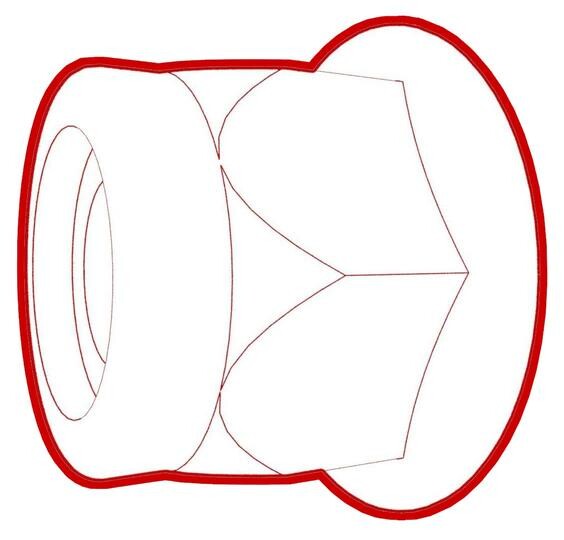

  9. 完全回收制冷剂之后，拆下将吸入/液体管接头固定到热膨胀阀的螺母，然后从热膨胀阀上拆下接头。
  10. 拆下并弃用吸入/液体管接头上的 O 型环 (x2)。

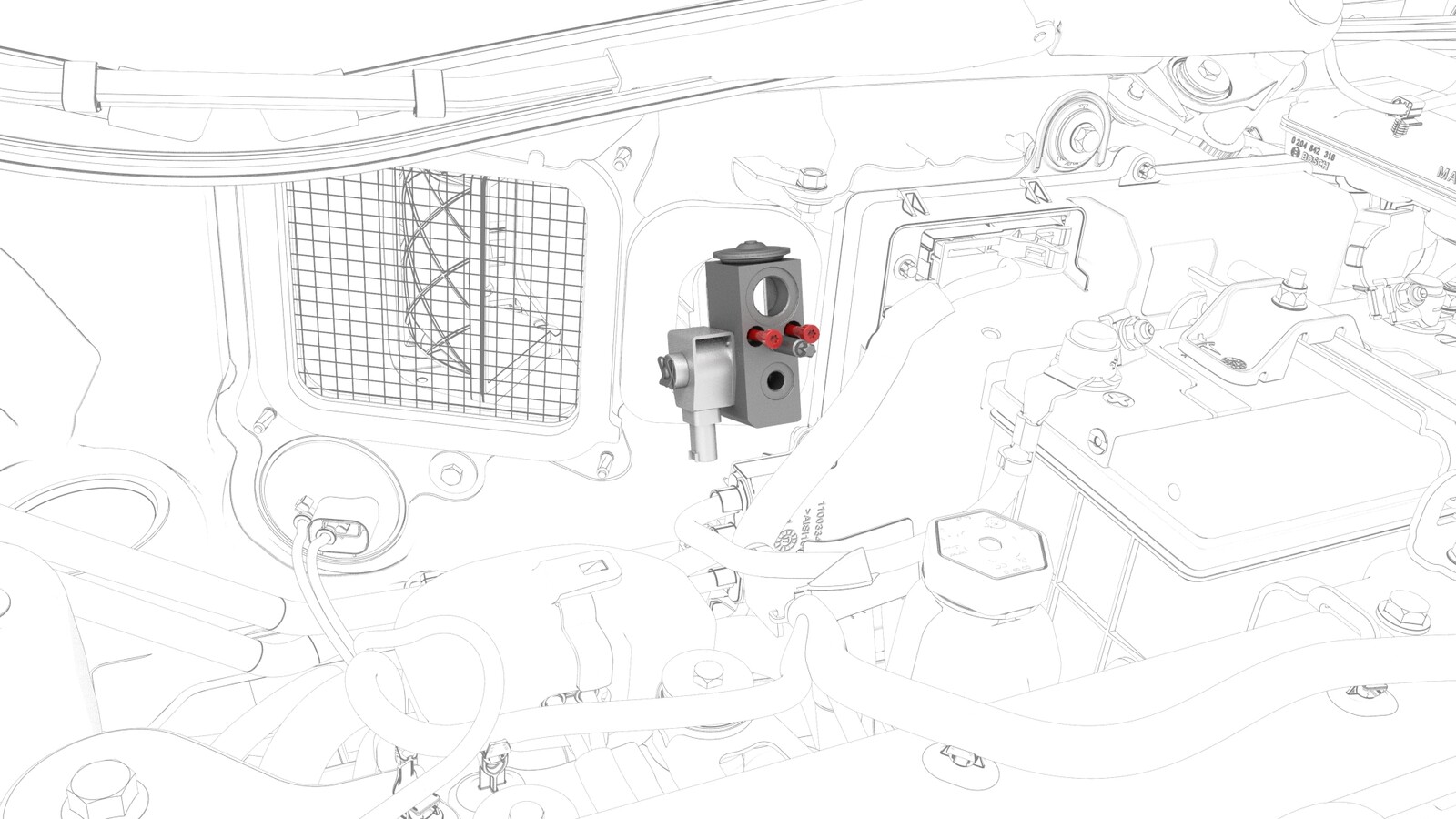

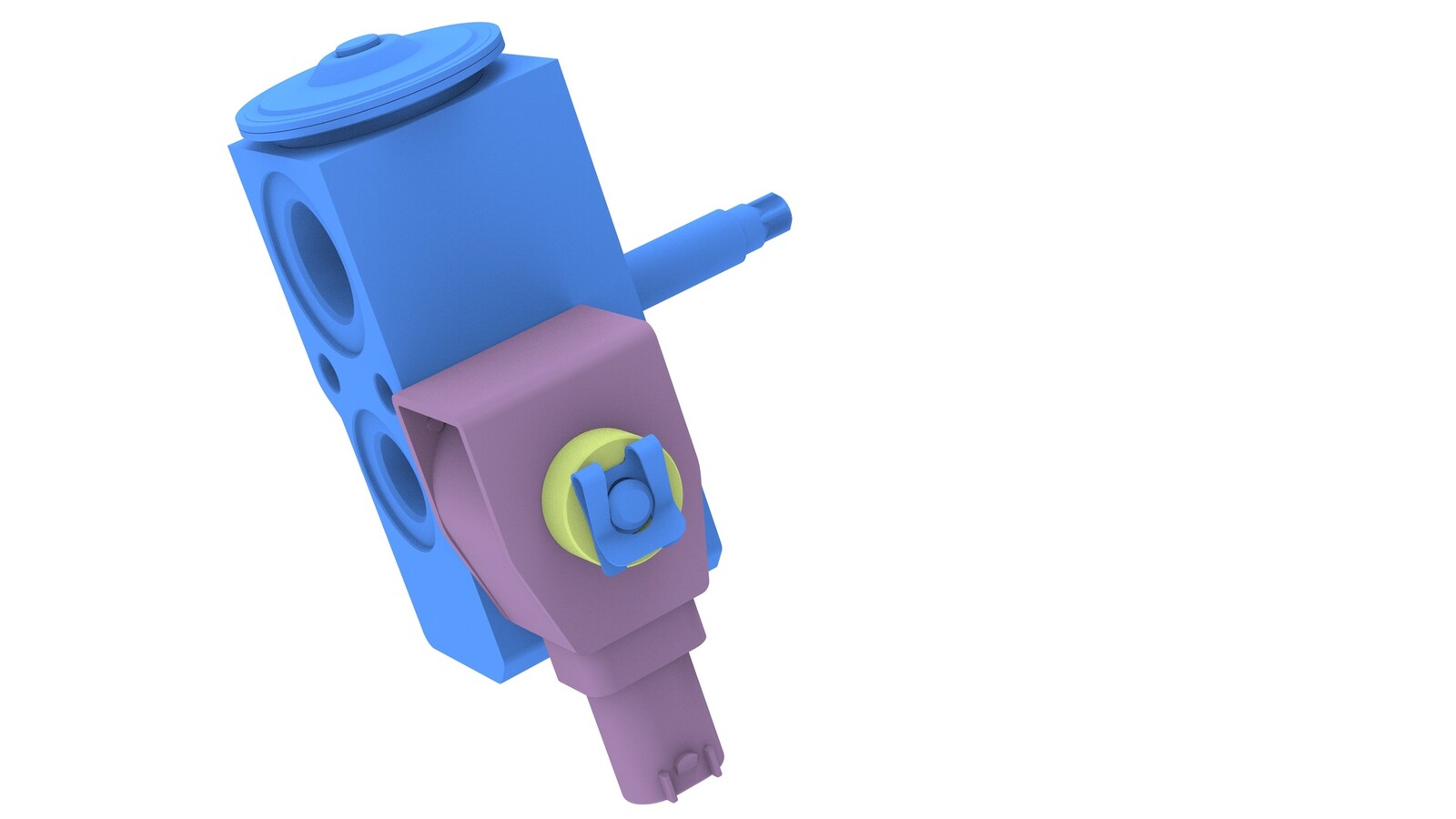

  11. 拆下将热膨胀阀固定到供暖、通风和空调模块的螺栓，然后从供暖、通风和空调模块上拆下热膨胀阀。
  12. 拆下并弃用供暖、通风和空调模块上的 O 型环 (x2)。

安装

  1. 向供暖、通风和空调模块上安装新 O 型环 (x2)。
  2. 将热膨胀阀安装到供暖、通风和空调模块上，然后安装将热膨胀阀固定到供暖、通风和空调模块的螺栓。
    7.2 Nm (5.3 lbs-ft)
  3. 向吸入/液体管接头上安装新 O 型环 (x2)。
  4. 将吸入/液体管接头安装到热膨胀阀中，然后安装将吸入/液体管接头固定到热膨胀阀的螺母。
    22 Nm (16.2 lbs-ft)
  5. 执行空调制冷剂再充注的同时执行本程序的其余部分。请参阅空调制冷剂（回收和重新加注）。
  6. 将电气线束连接到热膨胀阀连接器。
  7. 紧固将吸入/液体管固定到热膨胀阀附近电气线束的夹子。
  8. 将正极线束安装到电池上，然后紧固将正极线束固定到电池的螺母。
    6 Nm (4.4 lbs-ft)
  9. 安装 12V 正极端子的护罩。
  10. 安装内侧供暖、通风和空调送气管槽。请参阅风管 - 暖通空调 (HVAC) 集气室 - 内（拆卸和更换）。
  11. 连接 12V 电源。请参阅12V/低压电源（断开和连接）。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿在此时安装后挡板。
  12. 彻底完成空调制冷剂再充注后，验证空调系统的工作状况。
  13. 将充电电缆连接到车辆。
  14. 使用 Toolbox 执行温度系统性能测试。
  15. 成功完成该测试后，断开充电电缆。
  16. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
