充电接口部件（线束型改为母排型）（改装）
校正代码 44010006 0.48 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
注
本程序应与相应高压电池（拆卸和更换）程序配合使用。本代码仅用作附加代码。请勿单独使用本代码。
拆卸
- 打开后备箱盖。
- 拆下第二排左侧座椅侧部承梁。请参阅 承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
- 拆下后备箱饰板。请参阅 饰板 - 后备箱（拆卸和更换）。
- 拆卸后备箱负重底板。请参阅 饰板 - 底板 - 后备箱（拆卸和更换）。
- 拆卸后备箱门槛饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
- 拆下行李箱左侧饰板。请参阅 饰板 - 侧边 - 后备箱 - LH（拆卸和更换）。
- 保护座垫。
- 拆下并弃用充电接口电子控制单元 (ECU)。请参阅 ECU - 充电接口（拆卸和更换）。
-

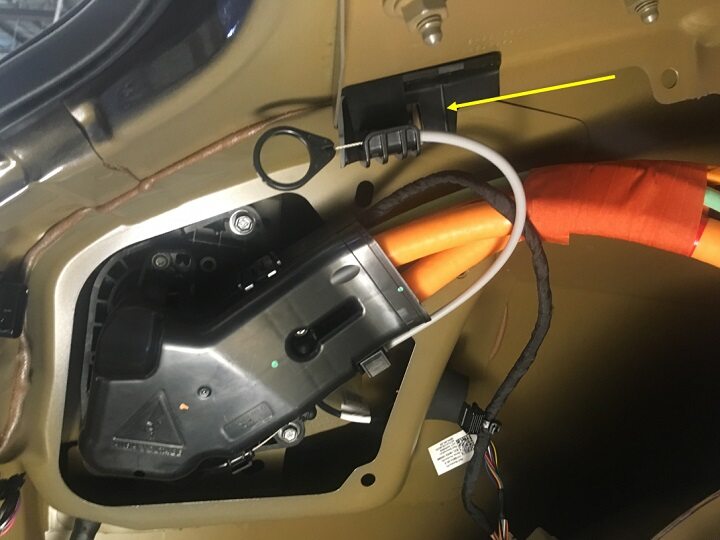

从固定夹上拉下手动分离缆索。

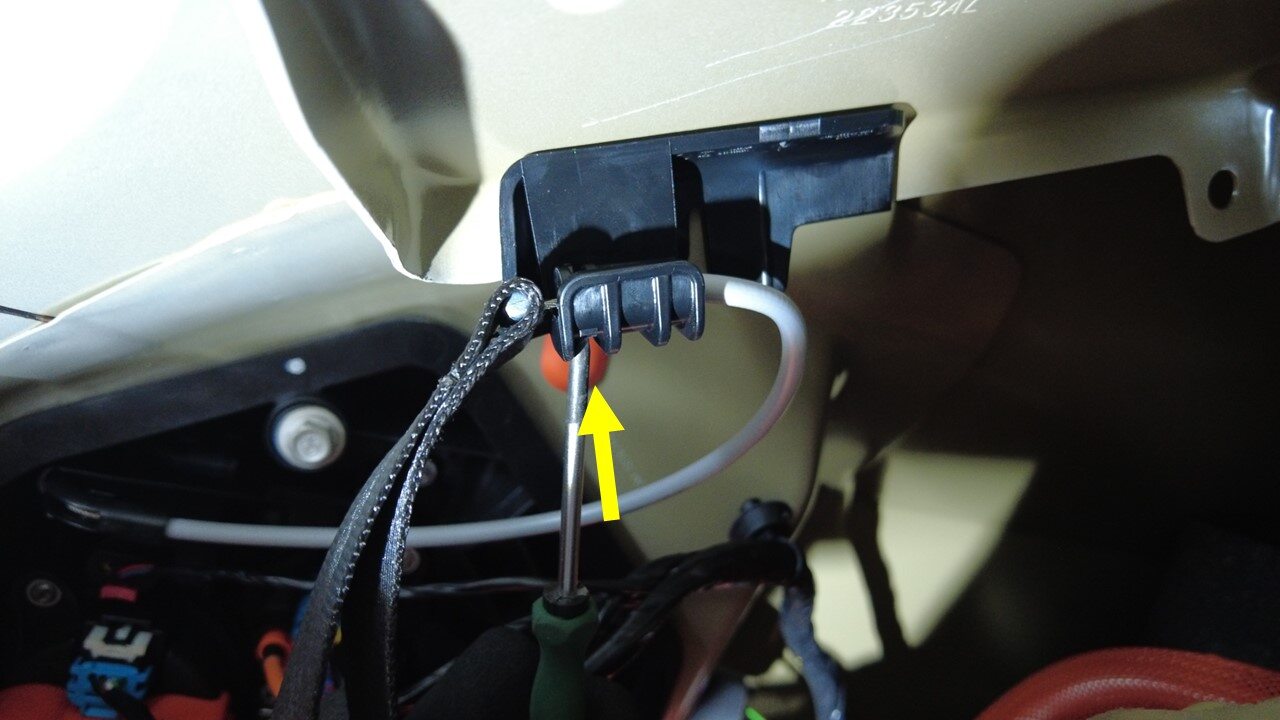

注将缆索向上拉离固定夹，或将其垂直向上拉离充电接口总成。
-

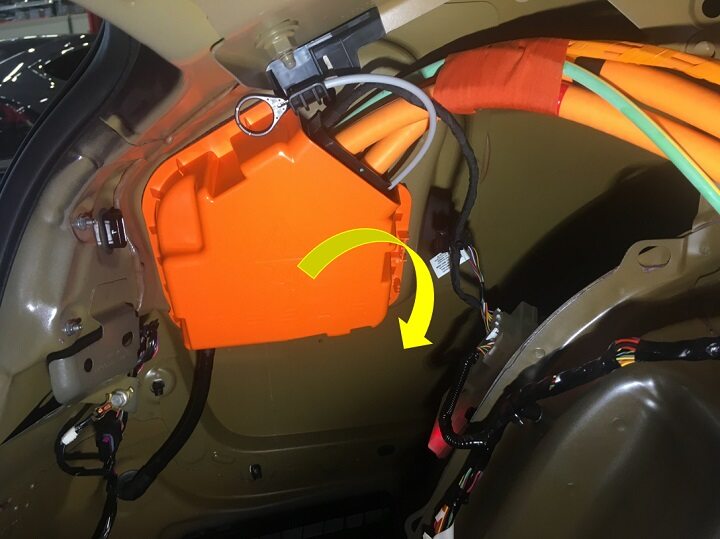

将低压线束夹从充电接口封闭板上松开。
-

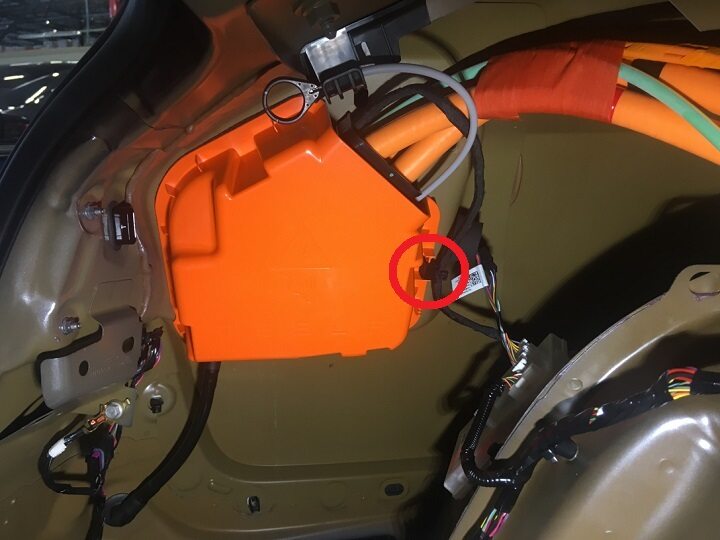

拆下并弃用充电接口封闭板（7 个锁片）。
注使用塑料饰板工具沿边缘操作，以松开锁片。可能需要撬动。
- 拆下并弃用线束型充电接口总成和跳线线束。请参阅：
- 拆下充电接口至高压电池高压线束。请参阅 高压线束总成 - 充电接口至高压电池（三相）（拆卸和更换）。
安装
-

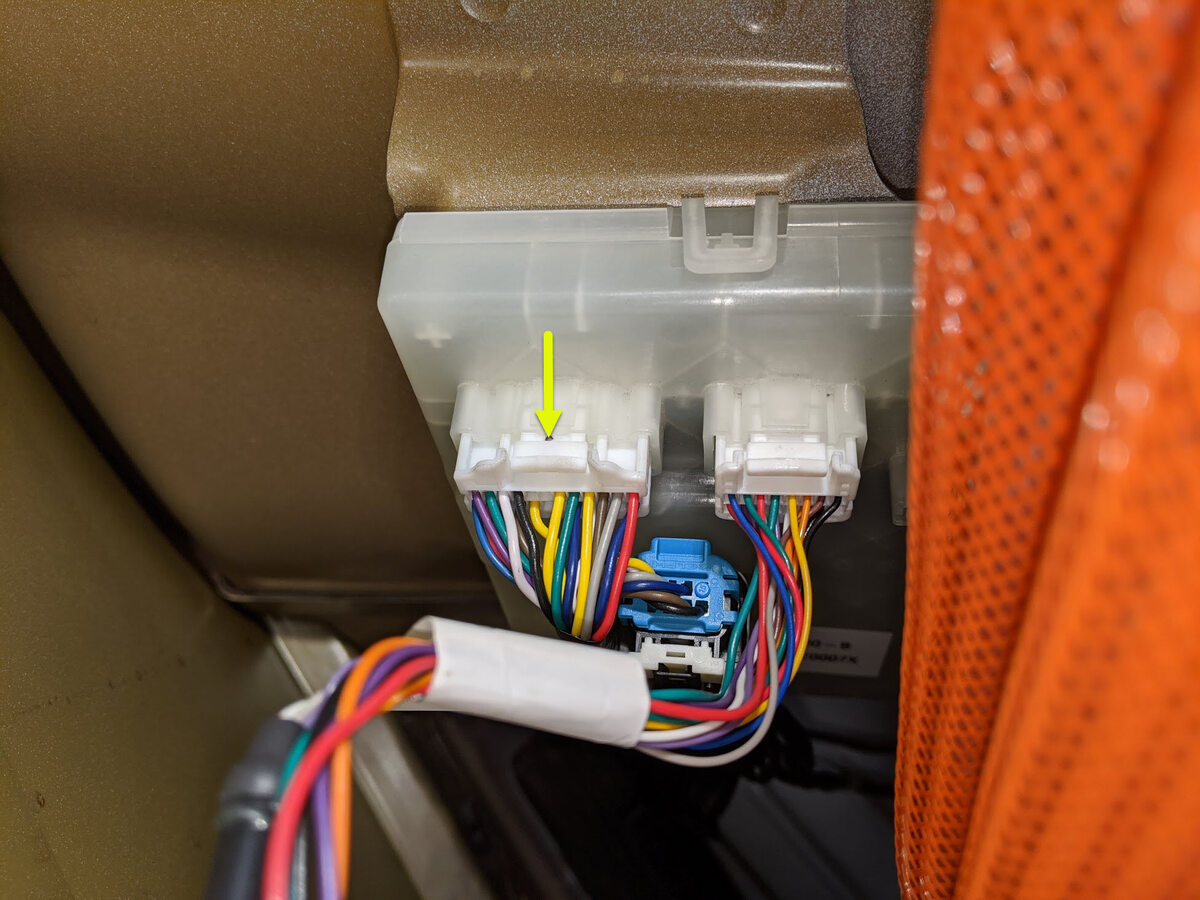

安装新的充电端口电子控制单元 (ECU) 并将新的充电接口跳线线束安装到电子控制单元 (ECU) 上。请参阅 ECU - 充电接口（拆卸和更换）。

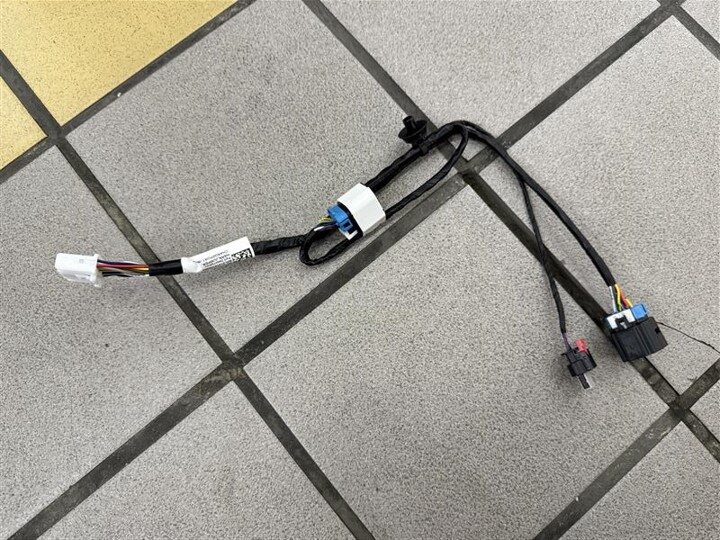

图 1. 跳线线束 - 安装新的母排型充电接口总成。请参阅：
- 安装新的母排总成。请参阅：
- 安装一个新的充电接口安全盖。请参阅 安全盖 - 母排 - 充电接口至高压电池（拆卸和更换）。
- 安装行李箱左侧饰板。请参阅 饰板 - 侧边 - 后备箱 - LH（拆卸和更换）。
- 安装后备箱门槛板饰板。请参阅 饰板 - 门槛板 - 后备箱（拆卸和更换）。
- 安装后备箱负重底板。请参阅 饰板 - 底板 - 后备箱（拆卸和更换）。
- 安装后备箱饰板。请参阅 饰板 - 后备箱（拆卸和更换）。
- 安装第二排座椅左侧侧部承梁。请参阅 承梁 - 侧 - 座椅 - 第二排 - LH（拆卸和更换）。
- 关闭后备箱盖。
