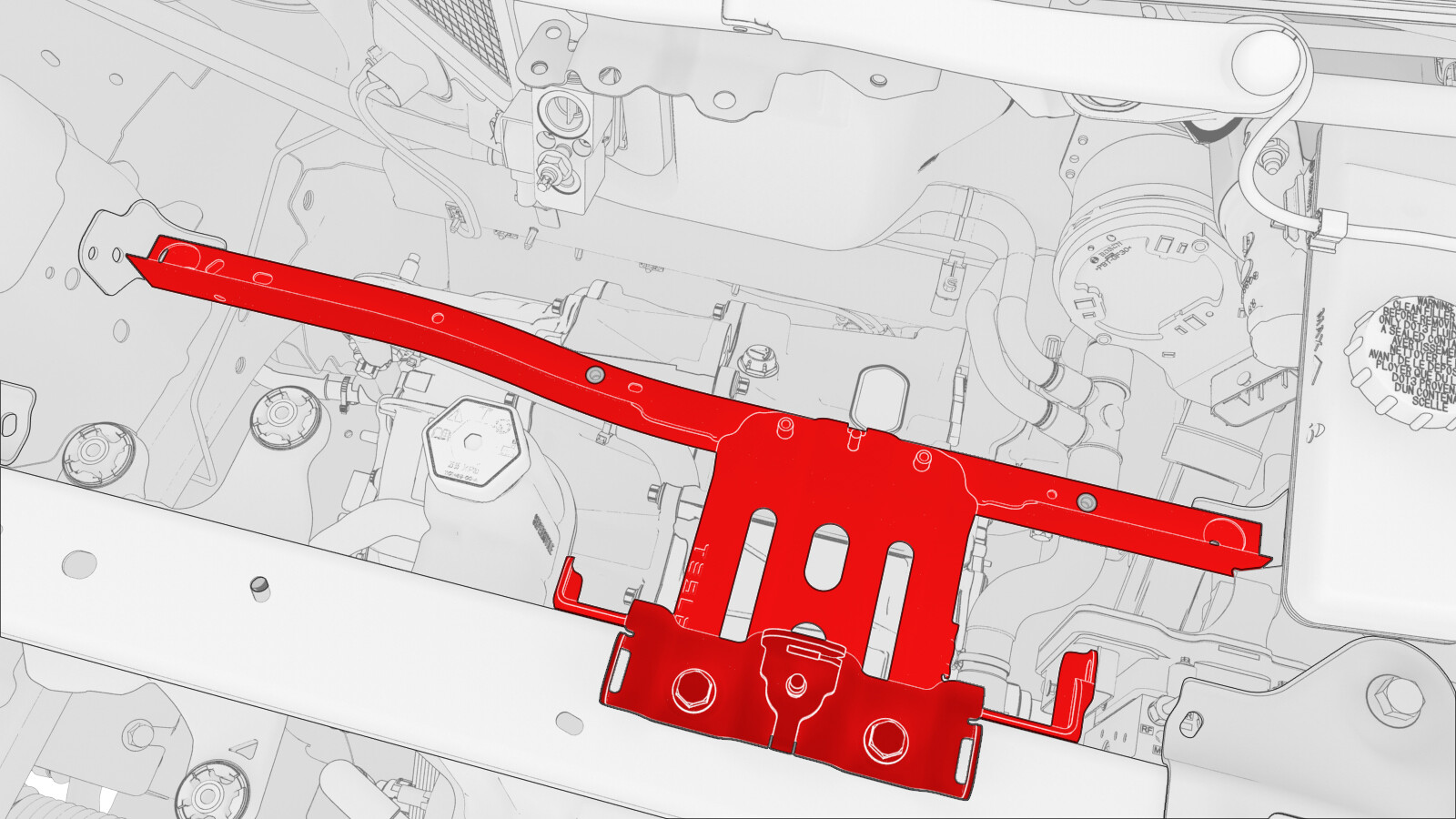

横梁 - 12V 电池(双电机)(拆卸和更换)
校正代码 17012712 1.56 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
拆卸
- 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)。
- 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)。
- 拆下座舱进气槽。请参阅槽 - 驾驶室进气(拆卸和更换)。
- 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)。
- 拆下 LH 和 RH 雨刮器臂。请参阅雨刮器臂(拆卸和更换)。
- 拆下 LH 和 RH 减震塔盖。请参阅盖板 - 减震塔 - LH(拆卸和更换)。
- 拆下前围篦板。请参阅面板 - 前围篦板(拆卸和更换)。
- 断开 12V 电源。请参阅12V/低压电源(断开和连接)。
- 拆下 12V 辅助电池。请参阅12V/低压电池(拆卸和更换)。
- 拆下车身前部控制器模块。请参阅模块 - 车身控制器 - 前(双电机)(不带加热泵款)(拆卸和更换)。

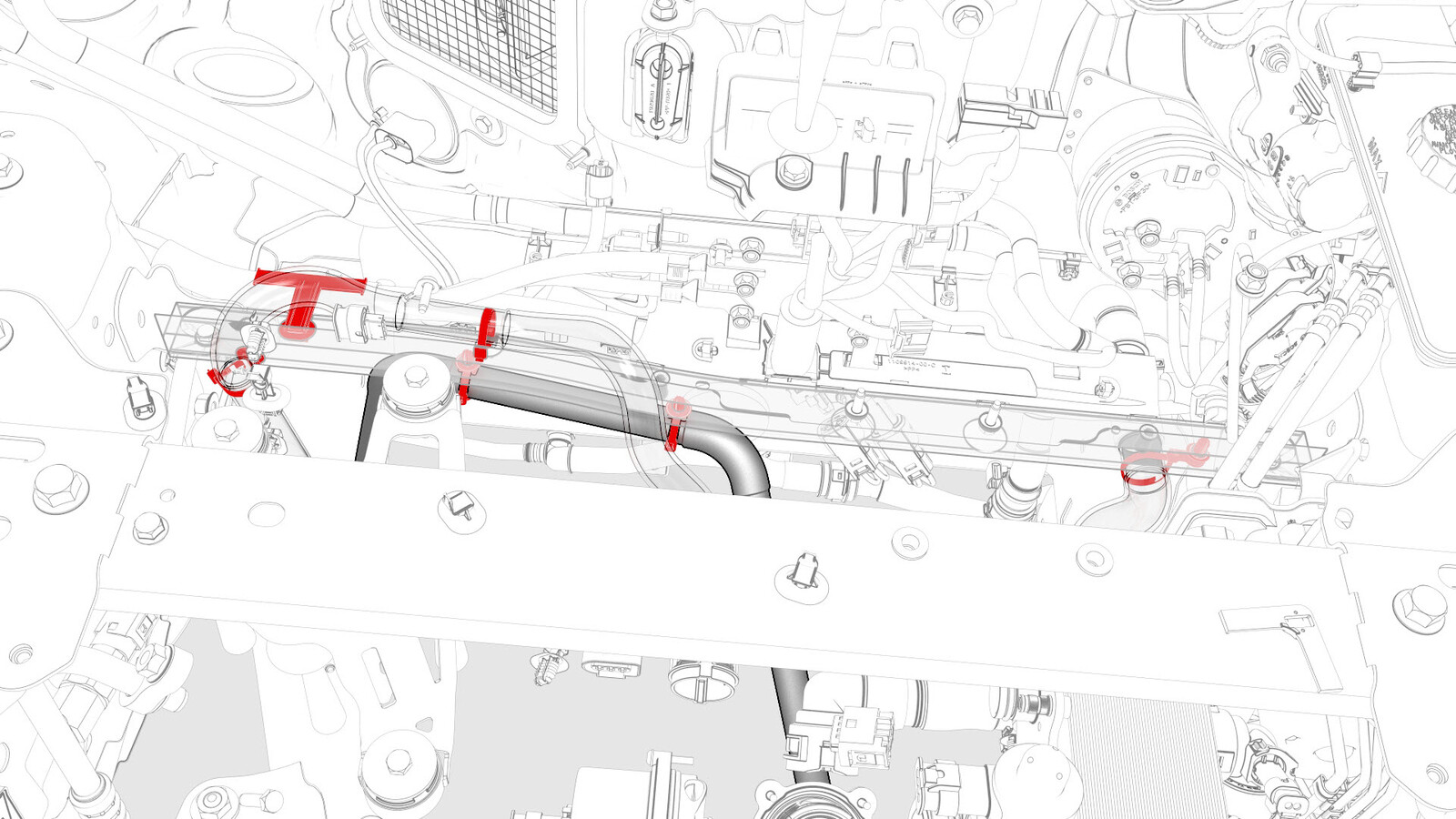

- 松开将冷却液软管和电气线束固定到 12V 电池支架横梁的夹子。
-

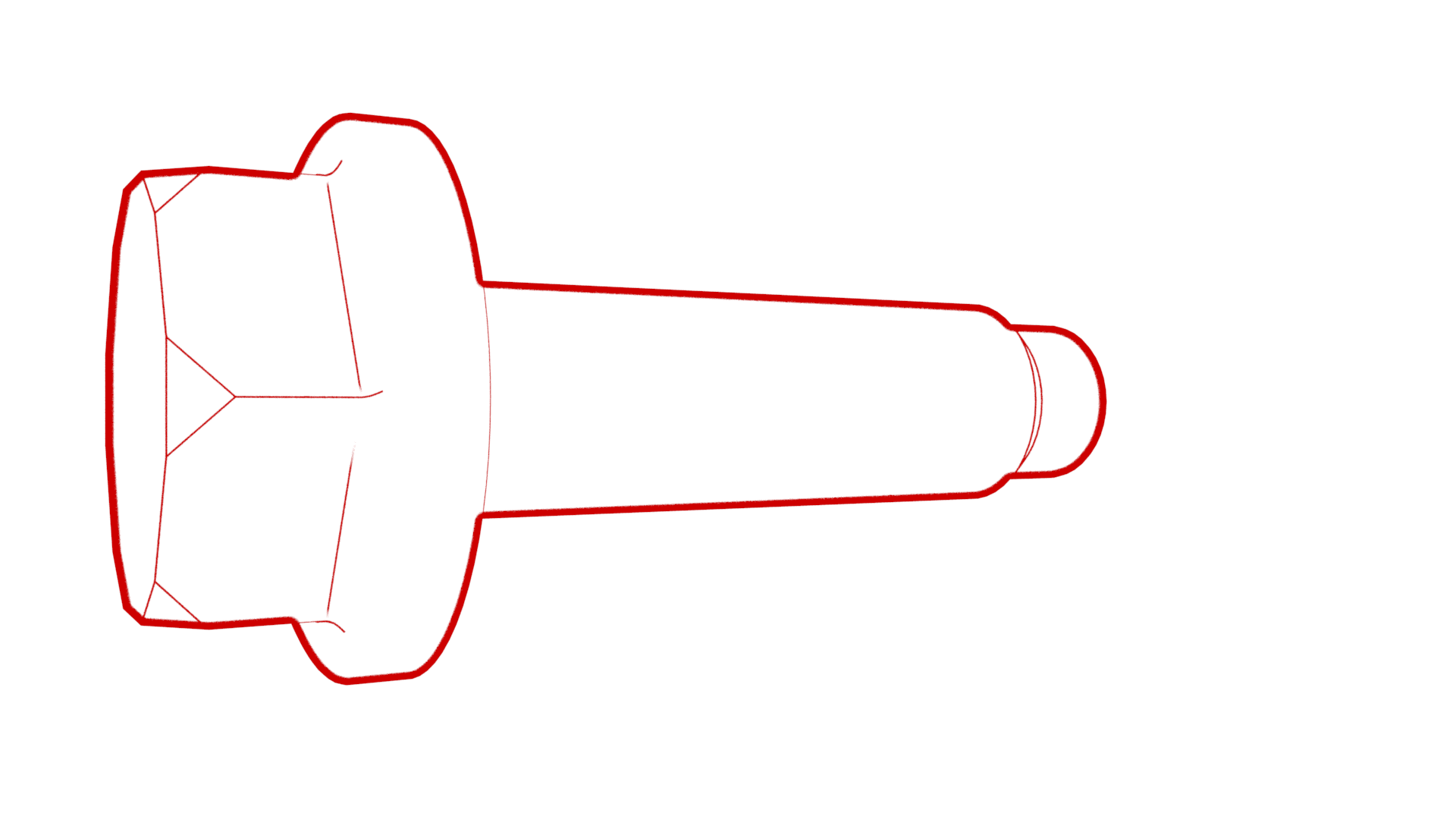

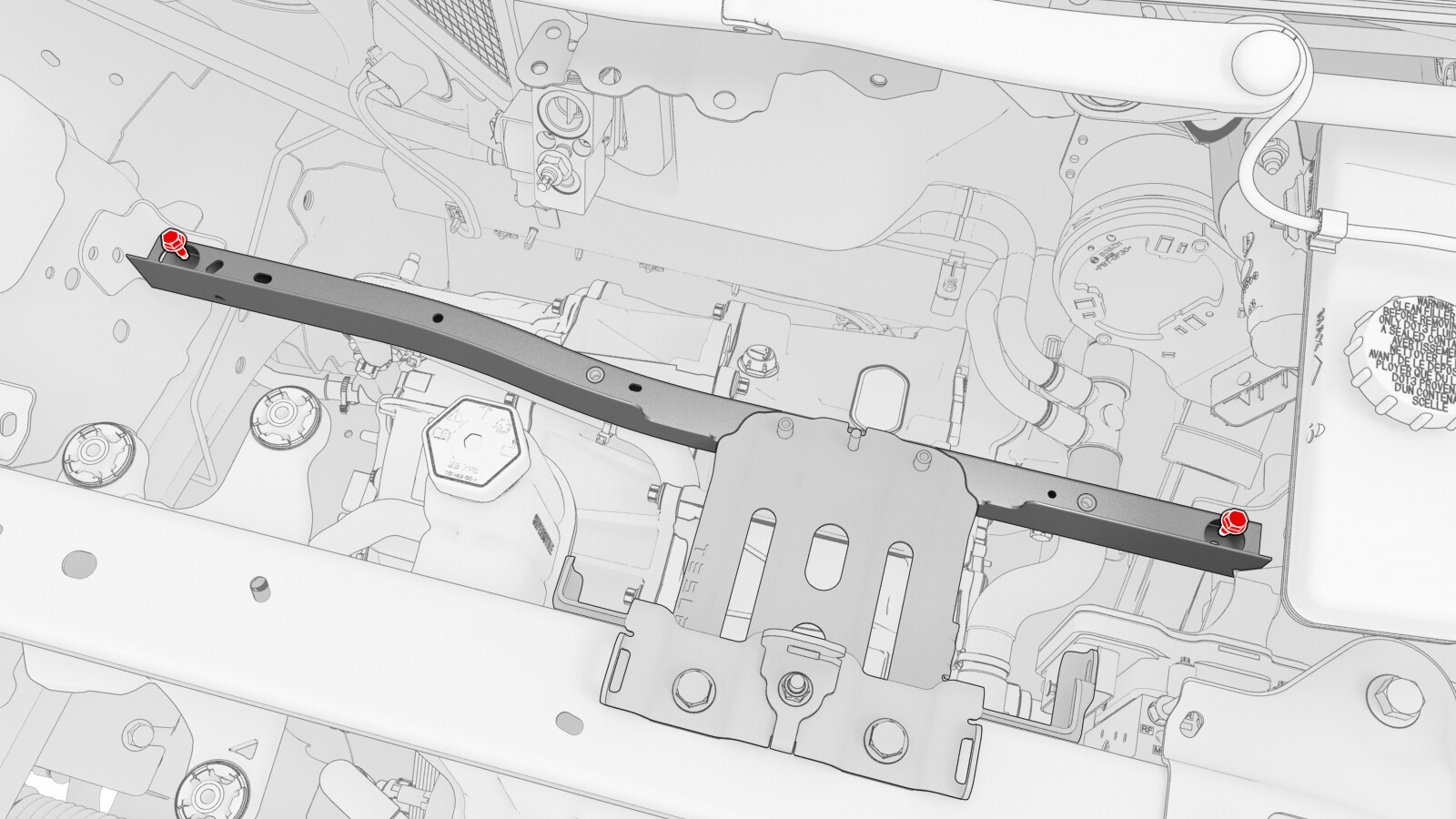

拆下将 12V 电池支架横梁固定到车辆的螺栓。
-

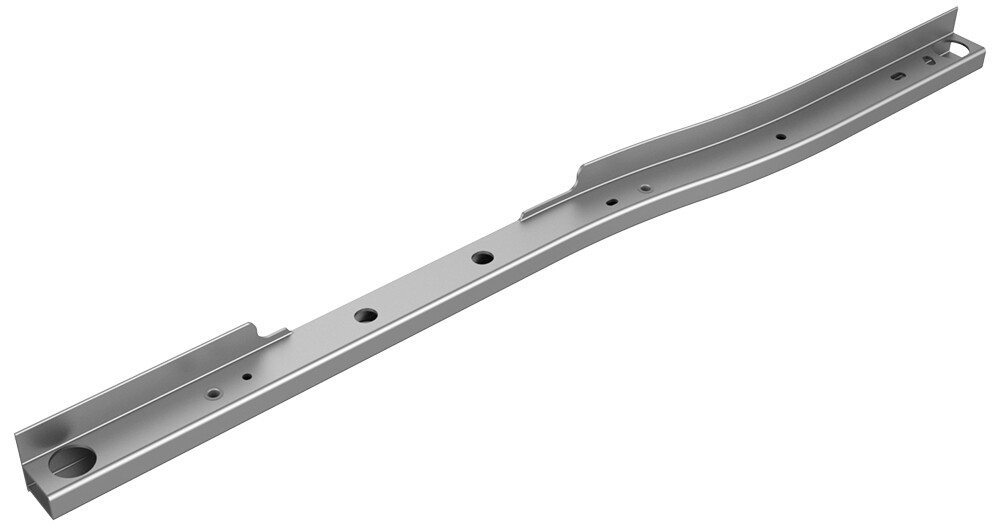

从车上拆下 12V 电池支架和 12V 电池支架横梁。
注小心地将支架横梁滑向车辆 RH 侧,然后抬起支架横梁 LH 侧,以便拆下总成。
-

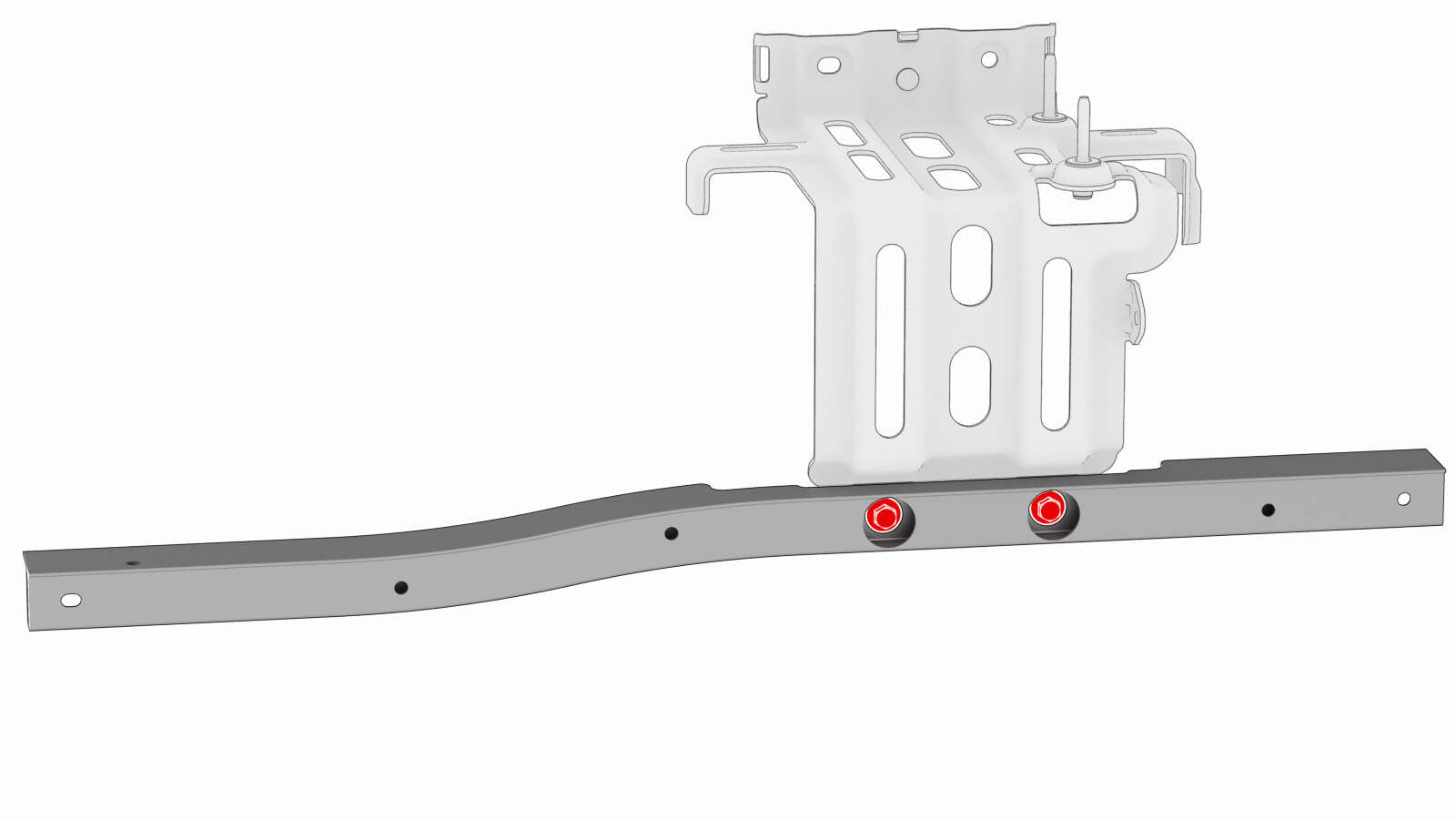

拆下将 12V 电池支架横梁固定到 12V 电池支架的螺栓,然后将支架放置一旁。
安装
安装程序与拆卸程序相反,以下各项除外:
- 更换所有自锁螺母。
- 更换所有螺纹胶螺栓。
