NVH 垫 - 高压电池（安装）

校正代码 16103101 0.18 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

安装

注
安装 NVH 垫所需的工时不包括拆卸和安装高压电池的时间。拆卸和更换/安装高压电池的校正代码应单独添加到维修单中。
  1. 使用酒精棉清理高压电池顶面，并等待风干 1 分钟。
  2. 从高压电池仓基座向外测量 180 毫米，然后使用遮蔽胶带标记位置。

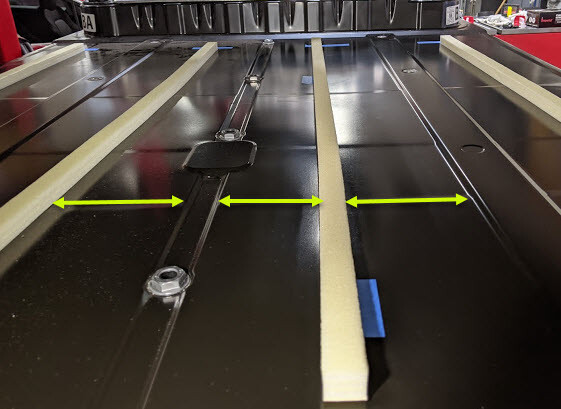

  3. 放置 NVH 垫，使其正好位于高压电池顶面凸起部分的中间位置，然后使用遮蔽胶带标记位置。
  4. 将 NVH 垫 (x4) 安装到高压电池顶面：
    1. 从距离高压电池仓最近的末端开始，慢慢松开 NVH 垫背，然后放置 NVH 垫。
      警告
      确保 NVH 垫安装后始终居中。
    2. 使用硅胶辊浸透整个 NVH 垫。
    3. 对其余 NVH 垫执行步骤 4a 和 4b。
  5. 从高压电池顶面上揭下遮蔽胶带。
