套管支架 - 平衡杆 - 前 - 成对（拆卸和更换）

校正代码 31016202 0.42 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

扭矩规格

表 1. 扭矩规格： 平衡杆 - 前（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将前平衡杆固定到左右前平衡杆连杆的螺母
98 Nm (72.3 lbs-ft)
  • T40 梅花批头
  • 18 毫米 12 角组合扳手
 更换 1111543-00-A
将前平衡杆固定到前副车架的螺母
35 Nm (25.8 lbs-ft)
  • 15 毫米深套筒
更换 1111145-00-A

拆卸

  1. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  2. 松开将裙板固定到平衡杆支架的夹子 (x2)。
  3. 拆下将平衡杆 LH 和 RH 侧固定到轮毂内侧的推式夹 (x4)。
    注
    视需要拆卸外侧卡子，以便接触轮毂内衬后侧螺母。

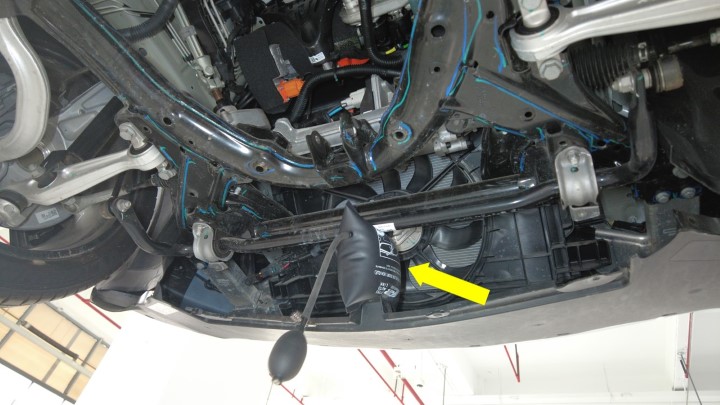

  4. 将可充气袋垂直安装于前平衡杆和前裙板之间，以确保存在足够操作空间。
  5. 在前平衡杆下方放置一个支撑台架，以支撑前平衡杆。

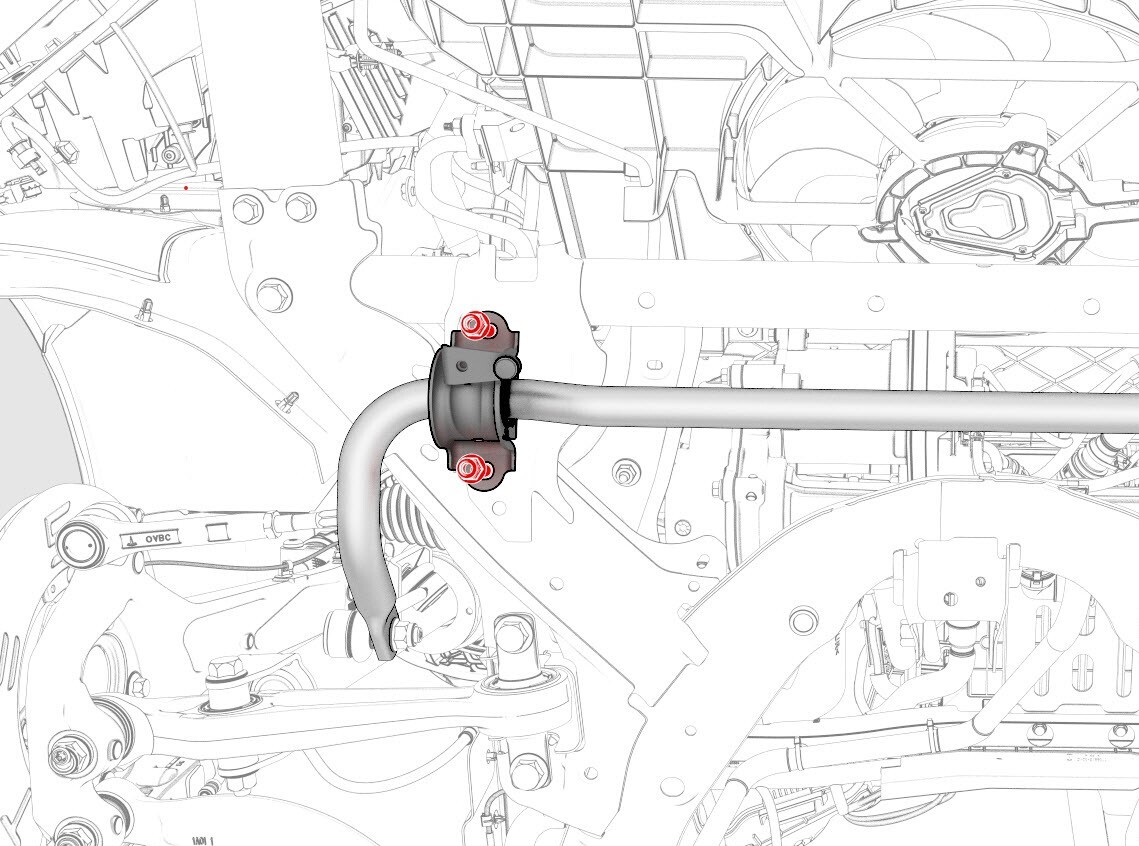

  6. 拆下并弃置将左前平衡杆固定到前副车架的螺母（2 个）。
    提示
    推荐使用以下工具
    • 15 毫米深套筒

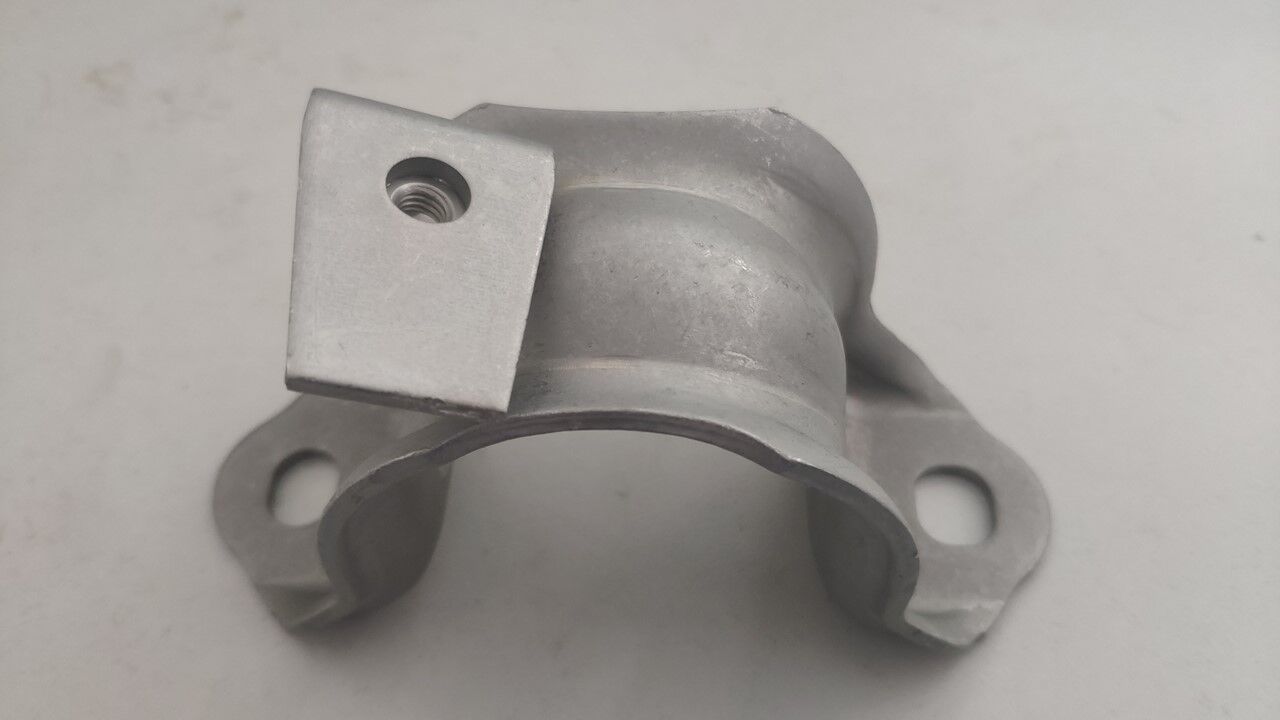

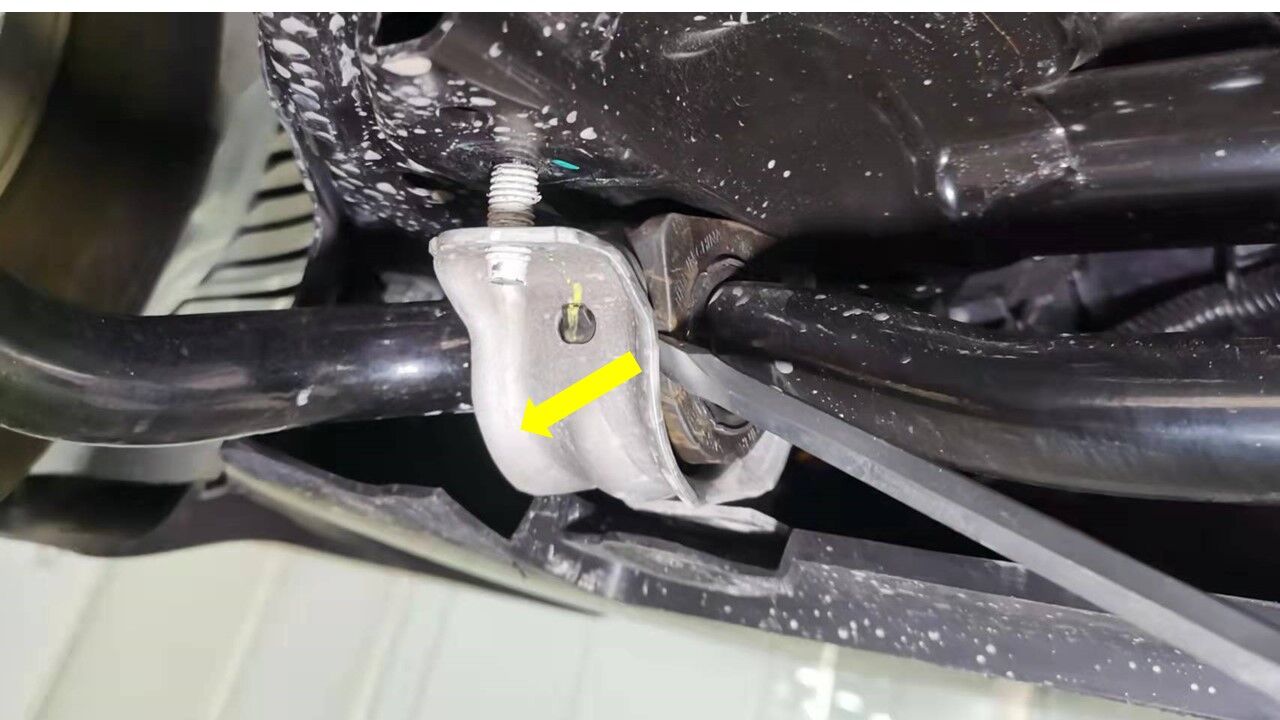

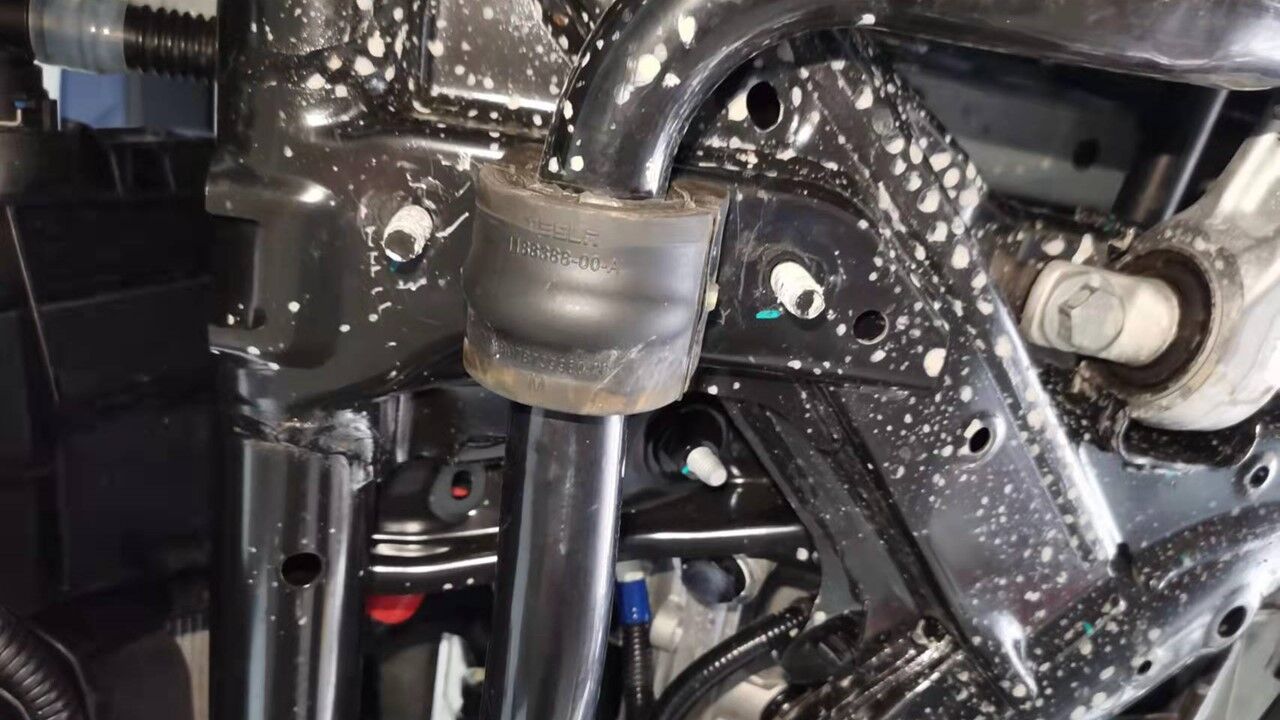

  7. 将左前支架从前平衡杆套管上拆下。
    注

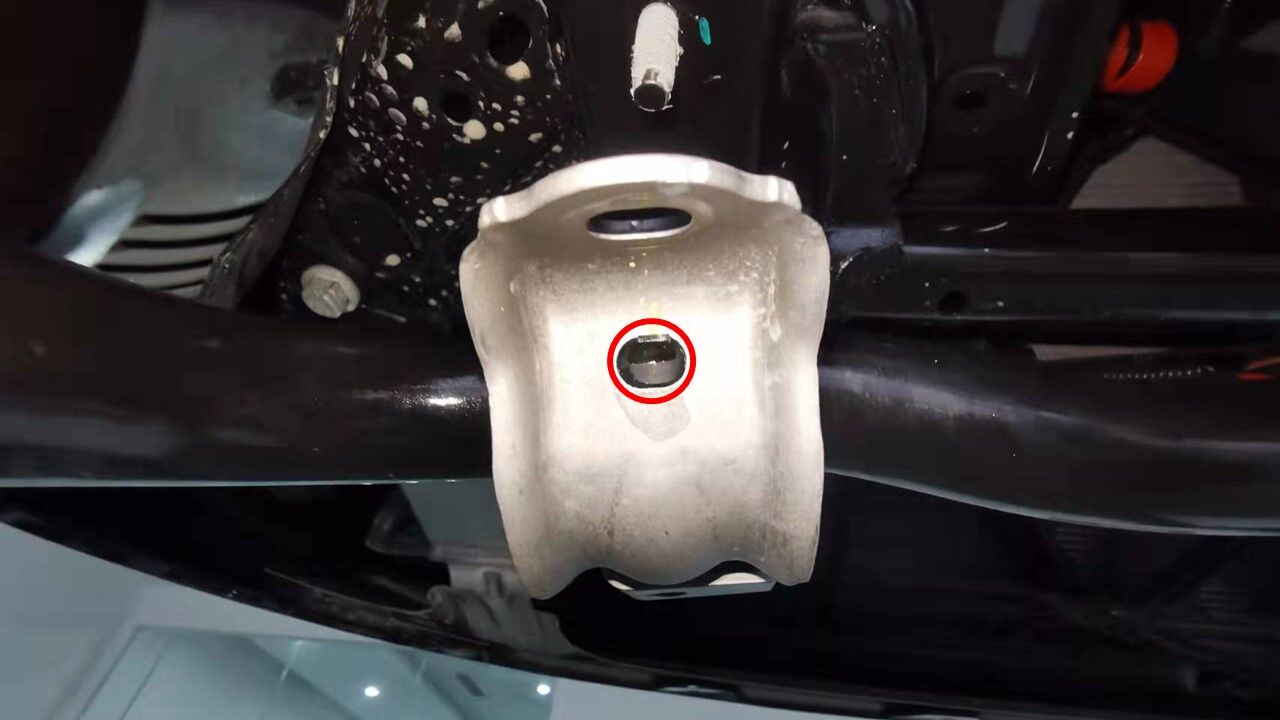

    用一字螺丝刀小心拆下支架，注意请勿损坏平衡杆套管。
  8. 重复第6步至第7步，以拆下右前支架。

安装

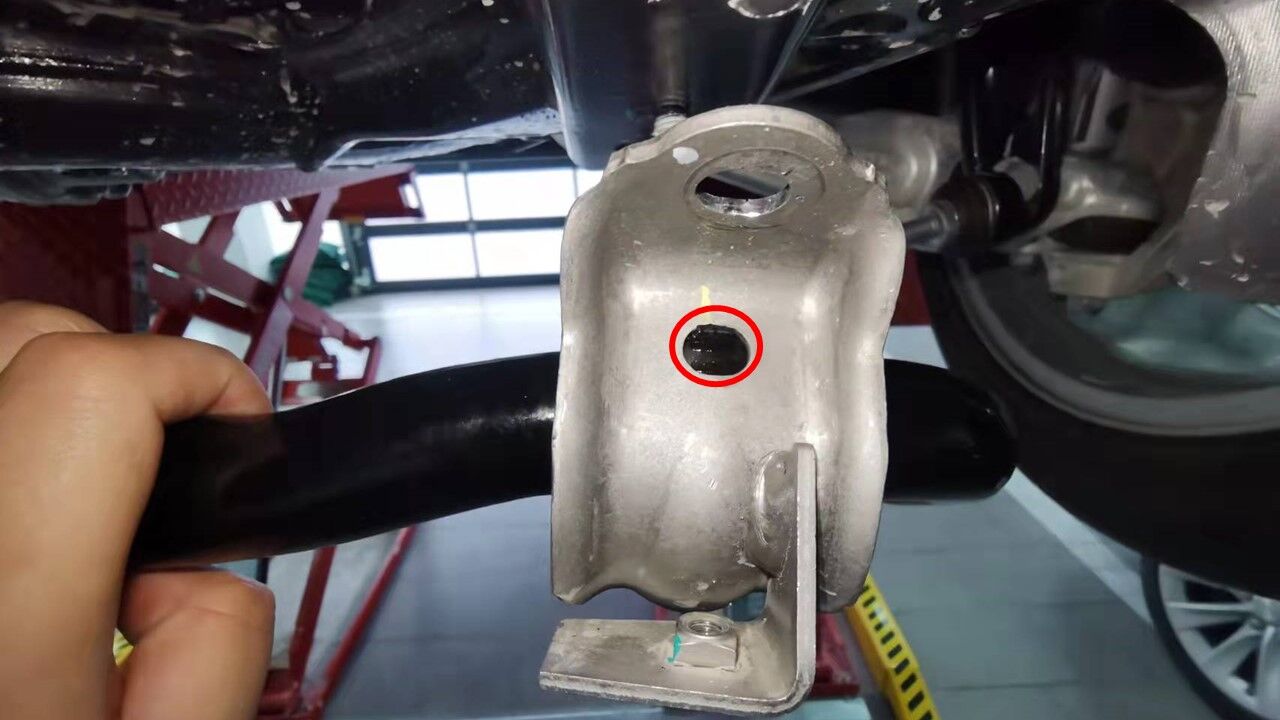

  1. 将左侧支架安装到前平衡杆套管上。
    注

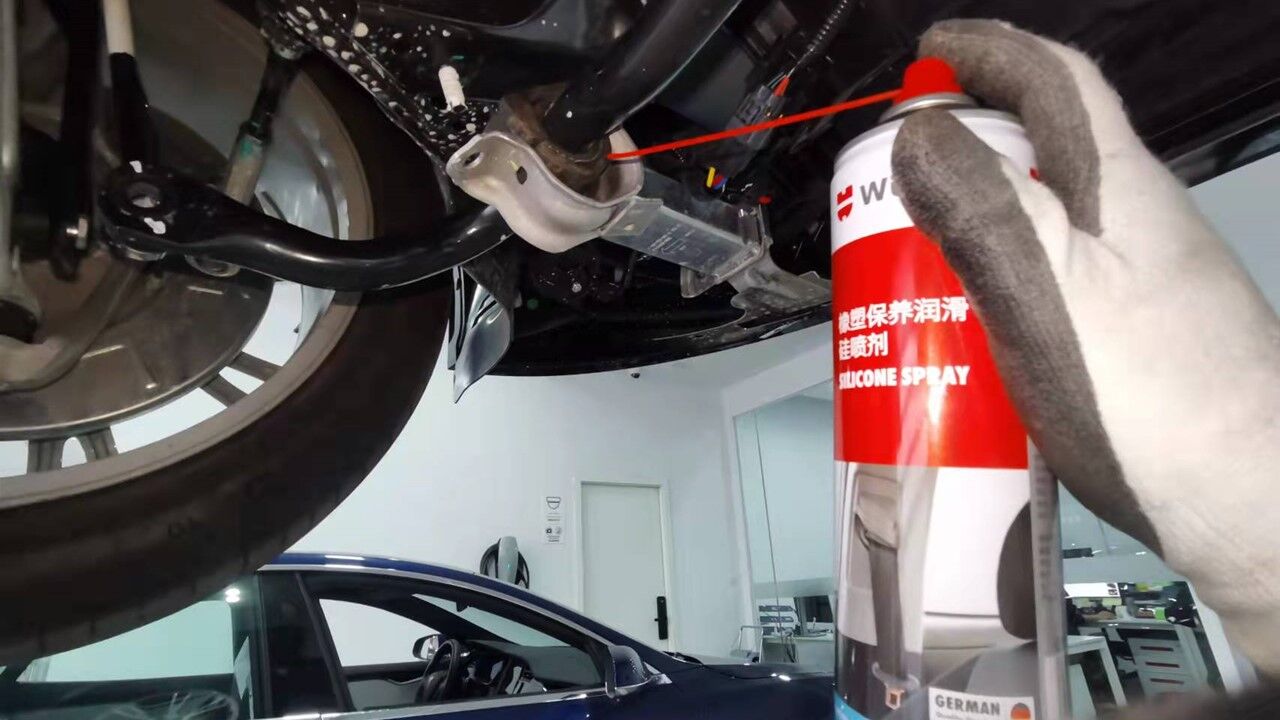

    务必将支架装到套管上，涂抹润滑剂以便安装。
  2. 安装新的螺母（2 个），将平衡杆固定到副车架，然后紧固螺母并用油性记号笔进行标记。
    35 Nm (25.8 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米深套筒
  3. 重复第1步至第2步，以安装右前支架。
  4. 降下支撑台架并将其从平衡杆下方取走。
  5. 取走可充气袋。
  6. 安装将平衡杆 LH 和 RH 侧固定到轮毂内侧的推式夹 (x4)。
    注
    如果之前拆下了外侧卡子，此时请安装。
  7. 拧紧将裙板固定到平衡杆支架的夹子 (x2)。
  8. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
