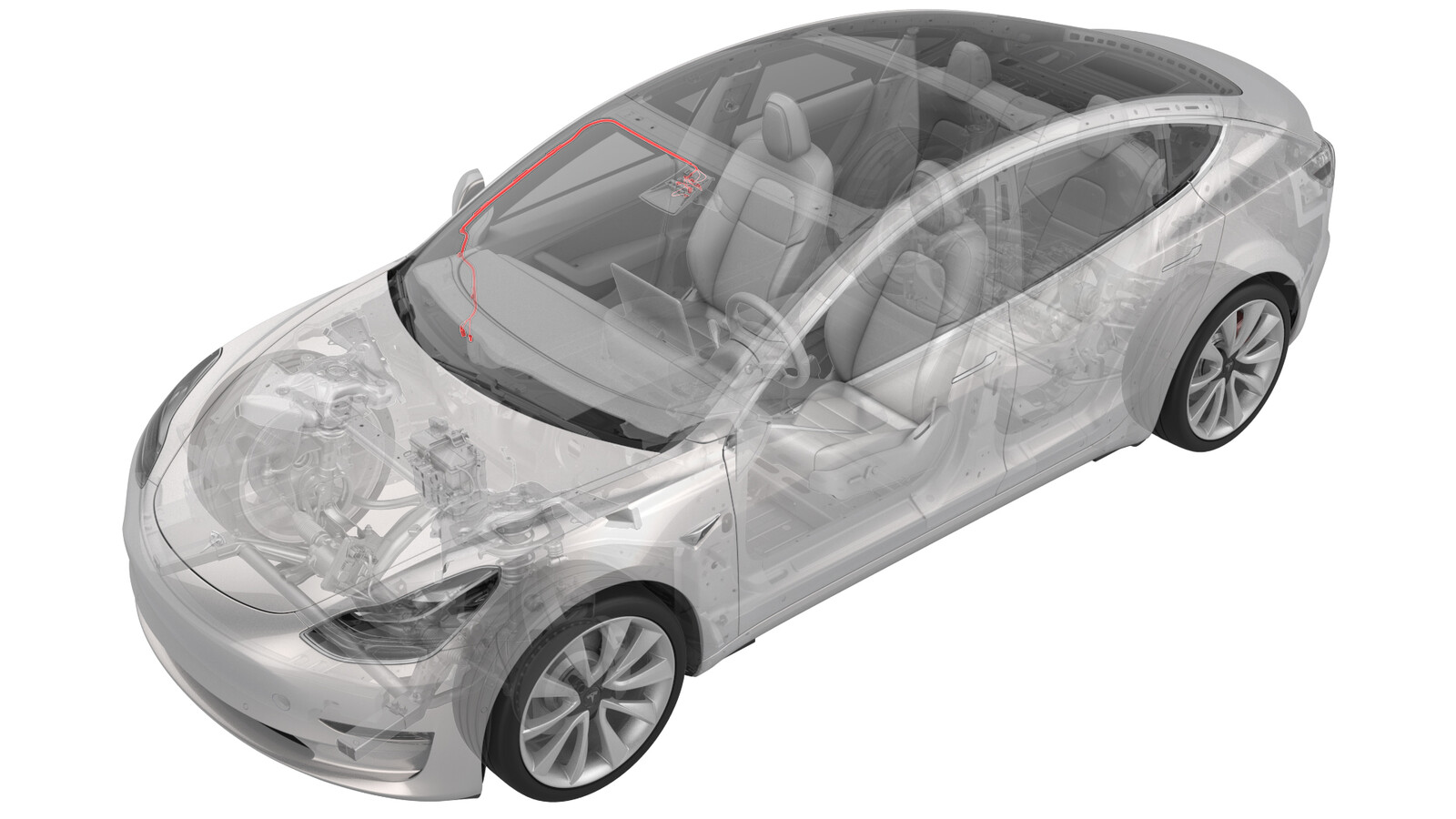

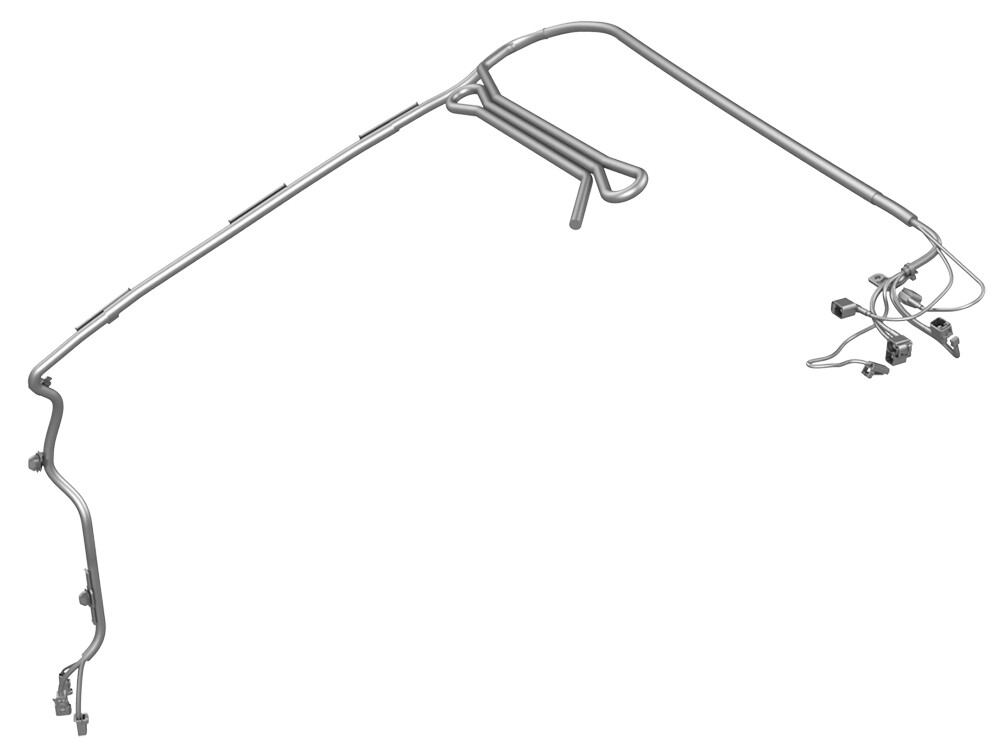

线束 - 挡风玻璃（拆卸和更换）

校正代码 17105302 0.48 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 打开 RH 前车门，降下车窗。
  2. 拆下摄像头下盖。请参阅四摄像头盖 - 下（拆卸和更换）。
  3. 拆下后视镜。请参阅镜 - 后视（拆卸和更换）。

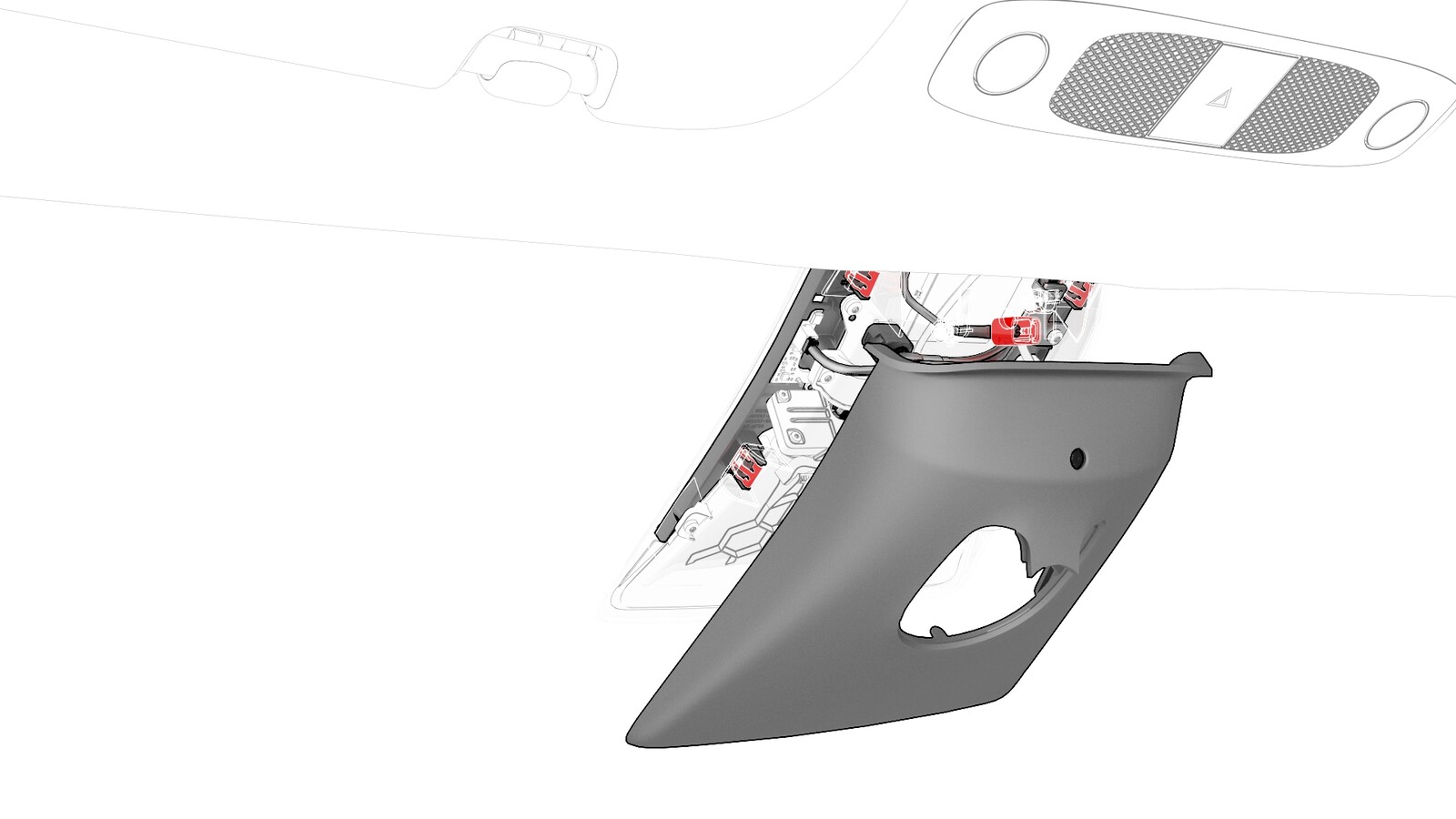

  4. 松开将摄像头上盖固定到挡风玻璃支架的夹子 (x4)，然后将上盖与支架分离。
    警告
    提拉摄像头上盖切勿用力过猛，因为电气线束仍连接在内部摄像头上。

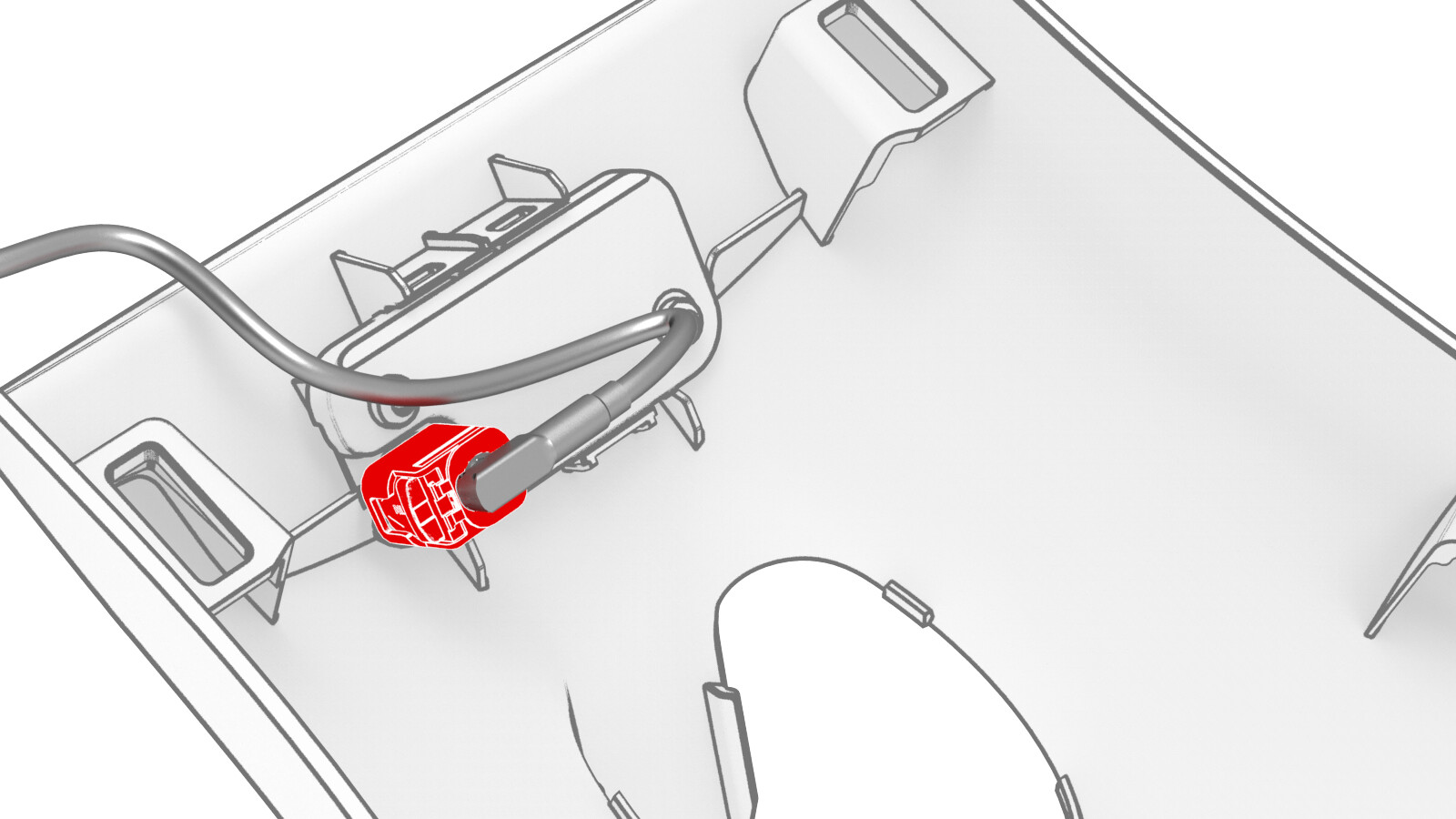

  5. 松开挡风玻璃线束与内部摄像头电气连接器之间的连接，然后从车上拆下摄像头上盖。
  6. 拆下前视摄像头。请参阅摄像头 - 三 - 前置（拆卸和更换）。

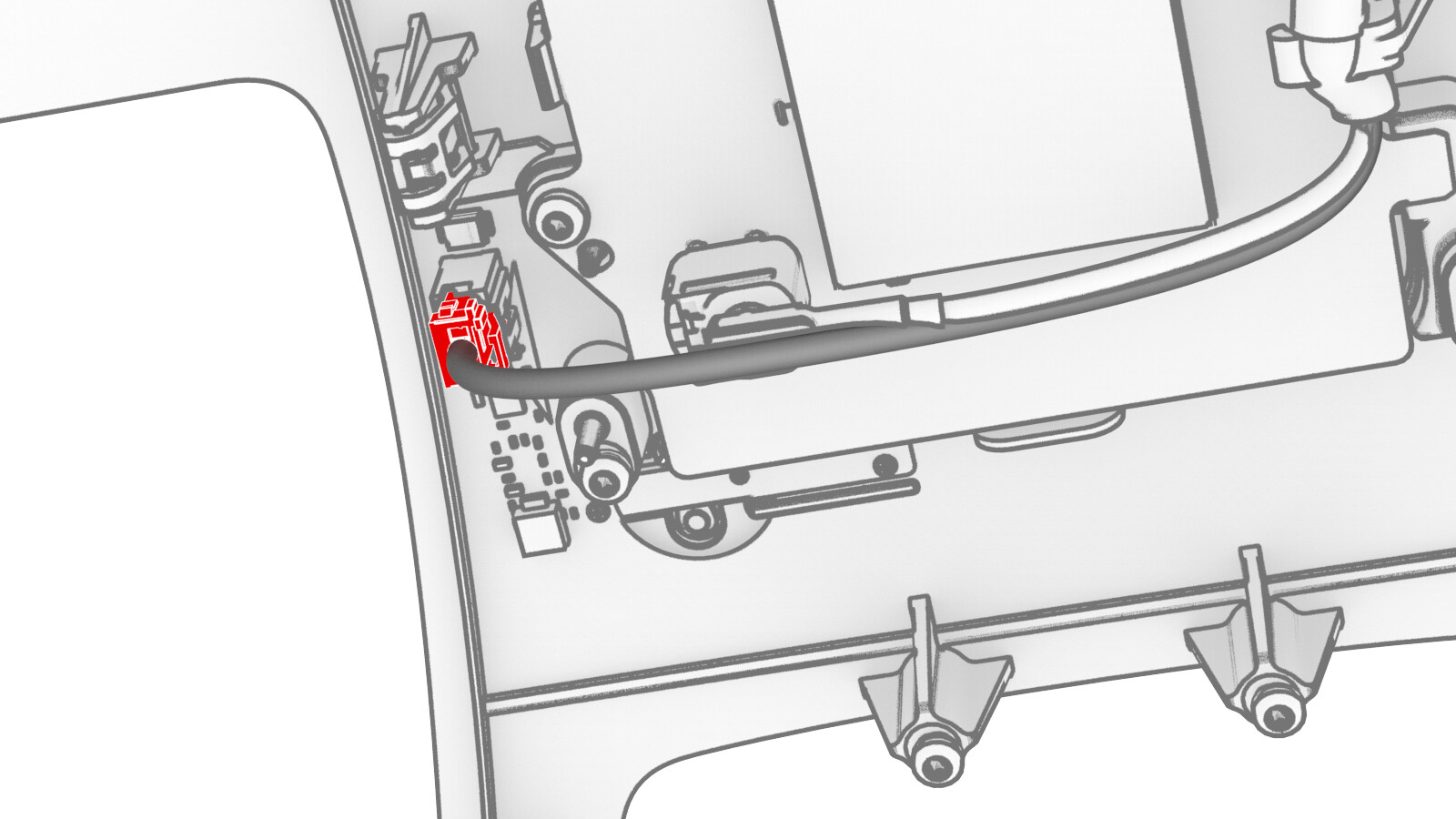

  7. 断开湿度和温度传感器电气连接器。

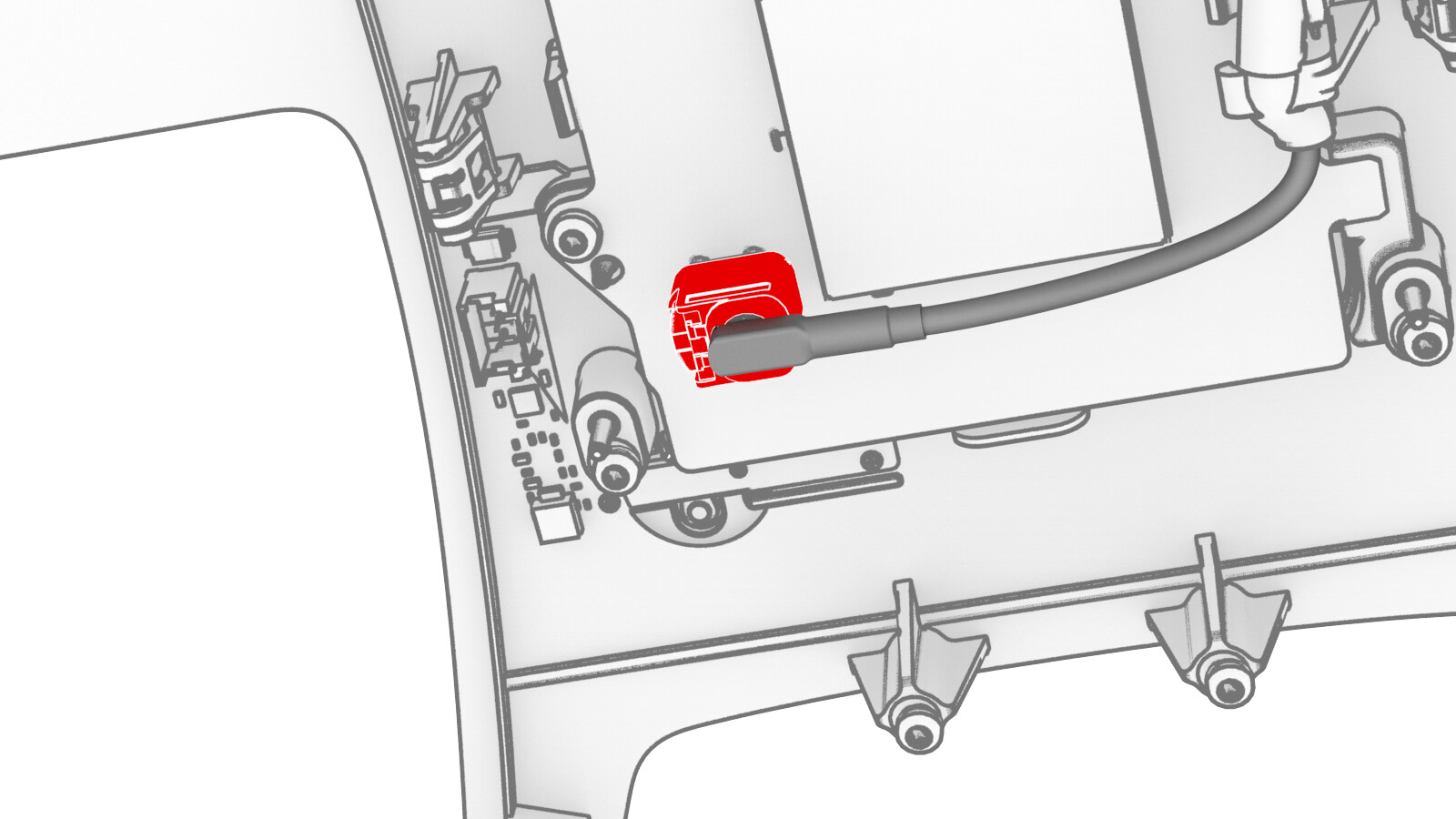

  8. 断开 GPS/GNSS 天线连接器。
  9. 拆下将挡风玻璃线束固定到挡风玻璃支架的螺钉，然后将线束放置一旁。
  10. 拆下 RH 仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  11. 拆下 RH A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  12. 拆下 RH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  13. 拆下 A 柱 RH 上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  14. 拆下 RH 遮阳板。请参阅防晒板 - 左侧（拆卸和更换）。

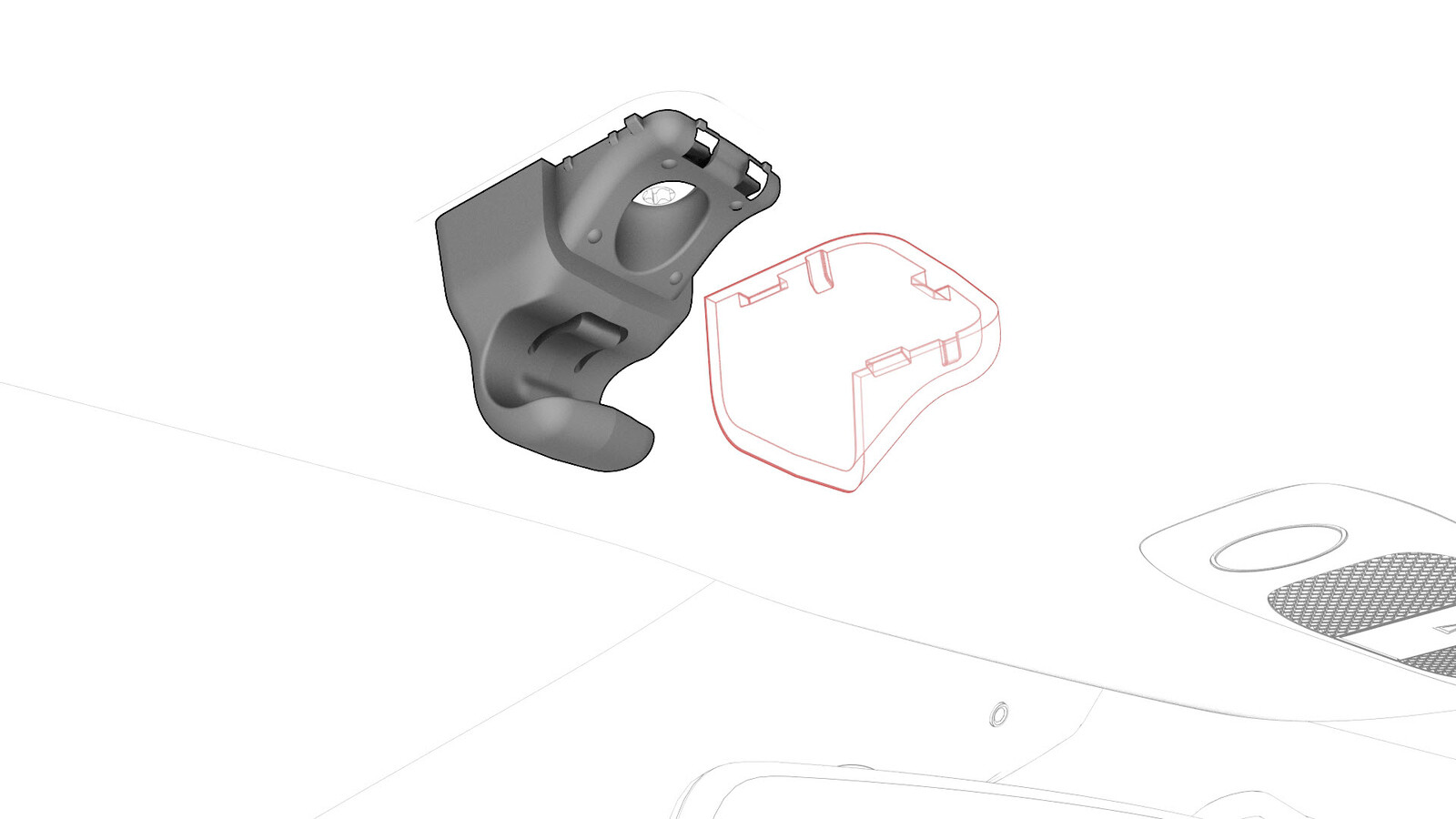

  15. 松开 RH 遮阳板止动基座盖板夹，然后从车上拆下止动基座盖板。
    图 1. LH 如图所示，RH 类似

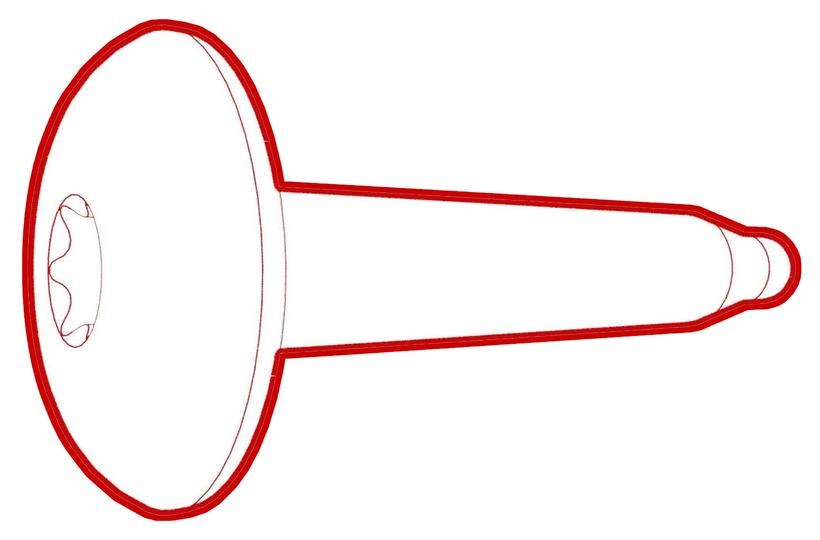

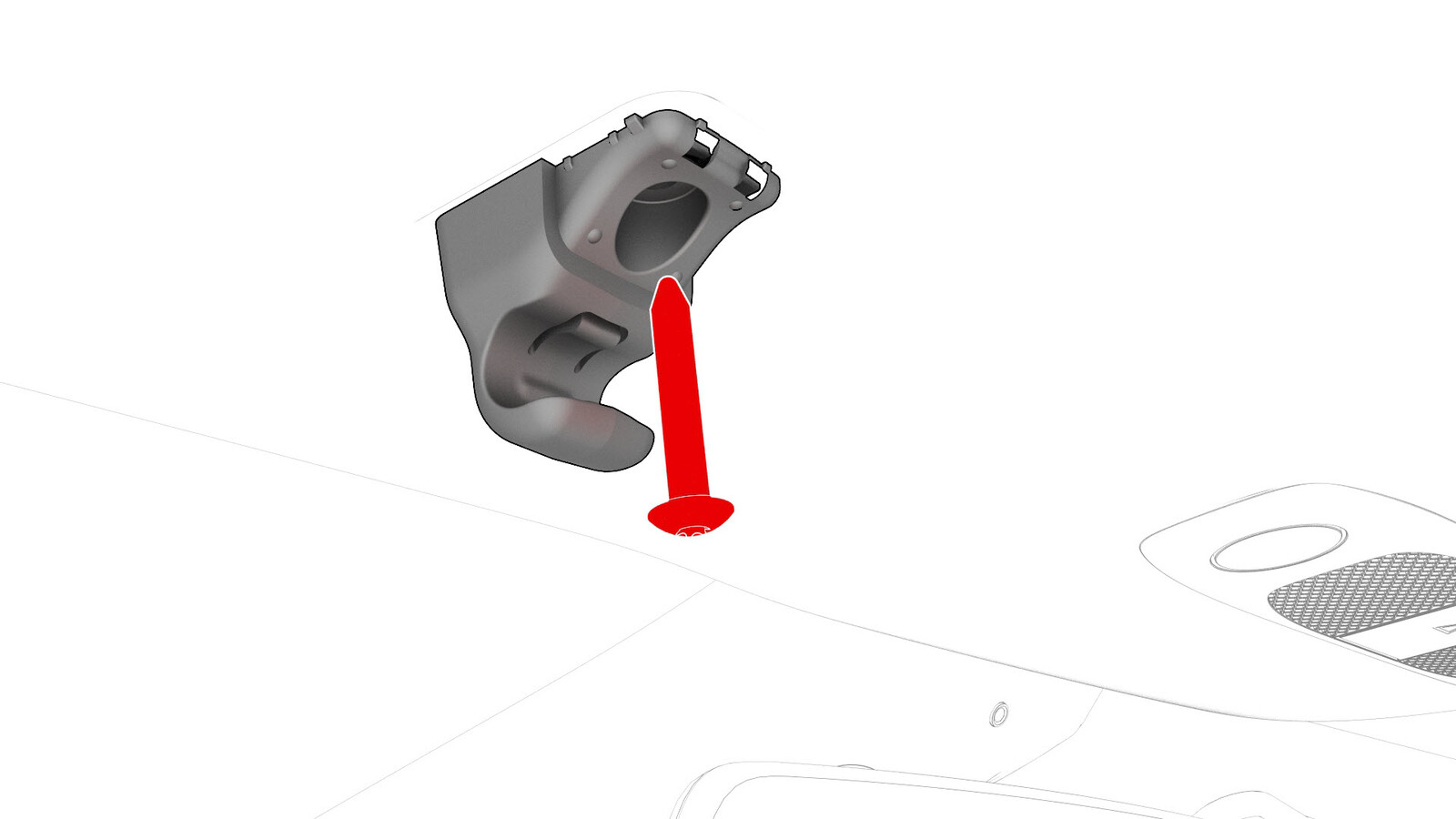

  16. 拆下将 RH 遮阳板止动基座固定到车身的螺栓，然后从车上拆下止动基座。
    图 2. LH 如图所示，RH 类似
  17. 松开将顶篷前侧中部固定到车身的夹子 (x3)。
  18. 从顶蓬和车身上分开 A 柱与 B 柱之间的主密封条，然后从车身上降下顶蓬的 RH 前部。

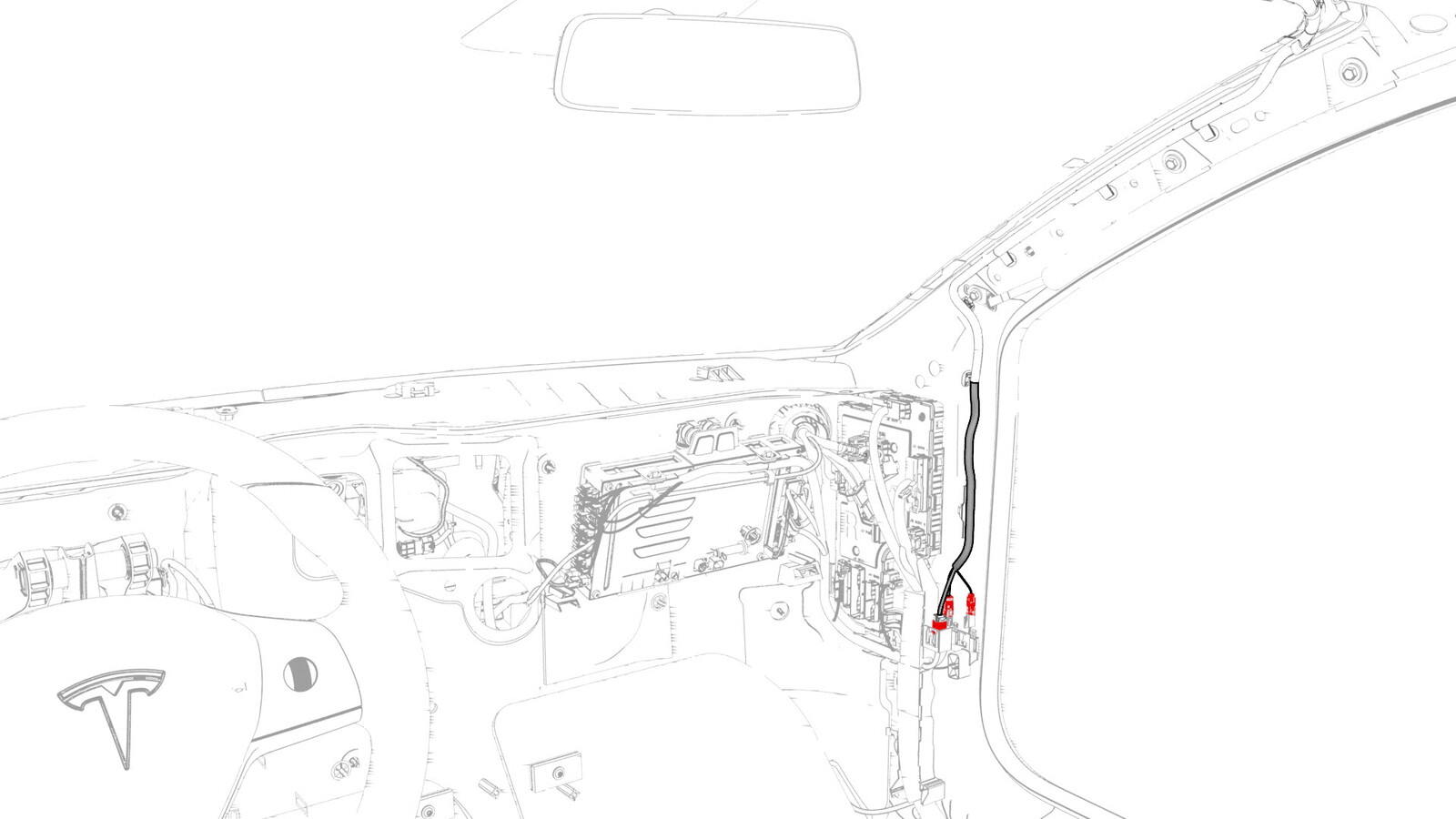

  19. 断开 A 柱下部挡风玻璃线束电气连接器，然后通过仪表板上的开口向上拉动挡风玻璃线束。

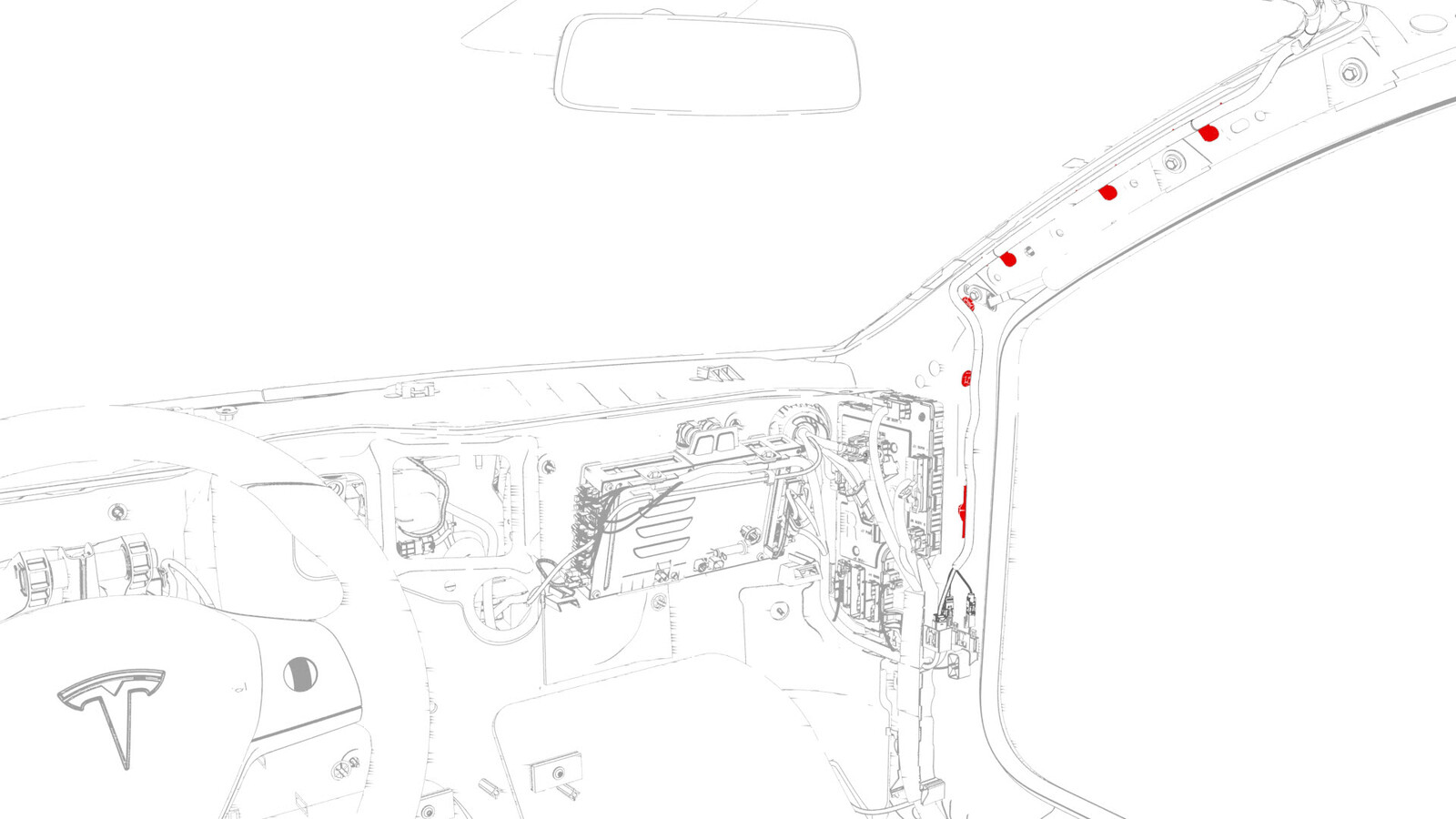

  20. 松开将挡风玻璃线束固定到 RH A 柱的夹子 (x6)。

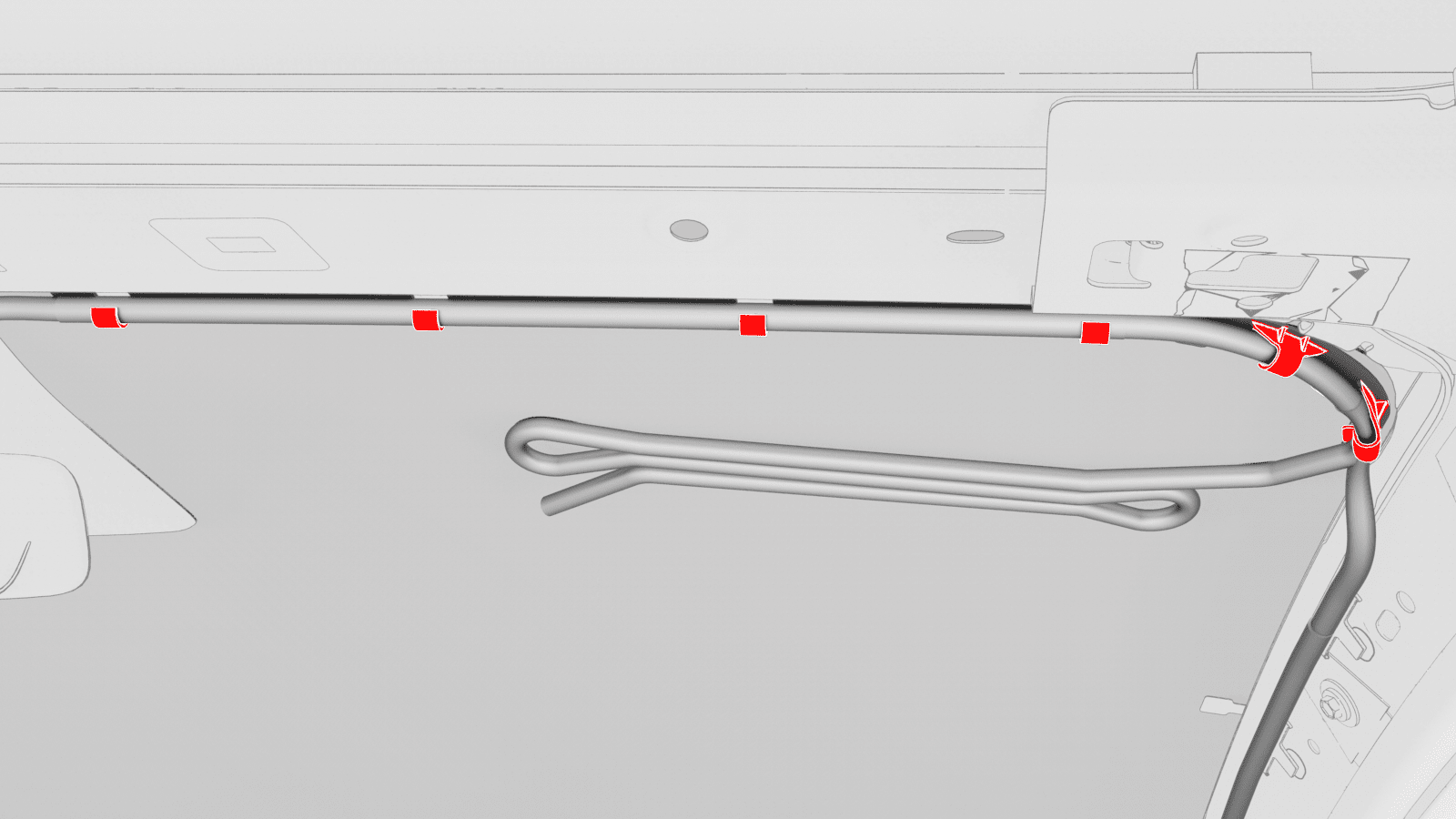

  21. 松开将挡风玻璃线束固定到挡风玻璃顶部的夹子 (x6)，然后从车上拆下线束。

安装

  1. 将挡风玻璃线束安装到挡风玻璃顶部，然后紧固将线束固定到挡风玻璃的夹子 (x6)。
  2. 紧固将挡风玻璃线束固定到 RH A 柱的夹子 (x6)。
  3. 通过仪表板上的开口向下移动挡风玻璃线束，然后连接 A 柱下部的挡风玻璃线束电气连接器。
  4. 将顶蓬的 RH 前部升到车身上，然后将 A 柱与 B 柱之间的主密封条重新放置到顶蓬和车身上。
  5. 紧固将顶篷前侧中部固定到车身的夹子 (x3)。
  6. 将 RH 遮阳板止动基座固定到顶蓬上，然后安装将止动基座固定到车身的螺栓。
    0.8 Nm (7 lbs-in)
    图 3. LH 如图所示，RH 类似
  7. 将 RH 遮阳板止动基座盖板安装到 RH 止动基座上，然后紧固将盖板固定到止动基座的夹子。
    图 4. LH 如图所示，RH 类似
  8. 安装 RH 遮阳板。请参阅防晒板 - 左侧（拆卸和更换）。
  9. 安装 RH A 柱上部饰板。请参阅饰板 - A 柱 - 上 - 左侧（拆卸和更换）。
  10. 安装 RH A 柱下部饰板。请参阅饰板 - A 柱 - 下 - 左侧（拆卸和更换）。
  11. 安装 RH A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - 左侧（拆卸和更换）。
  12. 安装 RH 仪表板端盖。请参阅端盖 - 仪表板 - 左侧（拆卸和更换）。
  13. 将挡风玻璃线束放置到挡风玻璃支架上，然后安装将线束固定到支架的螺钉。
    1 Nm (.7 lbs-ft)
  14. 连接 GPS/GNSS 天线连接器。
  15. 连接湿度和温度传感器电气连接器。
  16. 安装前视摄像头。请参阅摄像头 - 三 - 前置（拆卸和更换）。
  17. 将摄像头上盖放置在挡风玻璃支架上，然后将挡风玻璃线束连接到内部摄像头电气连接器。
  18. 将摄像头上盖安装到挡风玻璃支架上，然后扣紧将盖板固定到支架的夹子 (x4)。
  19. 安装后视镜。请参阅镜 - 后视（拆卸和更换）。
  20. 安装摄像头下盖。请参阅四摄像头盖 - 下（拆卸和更换）。
  21. 关闭 RH 前车门，升起车窗。
  22. 在车辆触摸屏上，点击控制 > 维护 > 摄像头校准 > 清除校准，然后验证是否已成功清除校准。
  23. 告知客户，现在需要进行手动驾驶才可以执行摄像头自校准。
    注
    Self-calibration can take up to 100 miles (160 km) of manual driving, depending upon the road type and condition. Until self-calibration is complete, the message "Autopilot Features Currently Unavailable: Manual Driving Required While Camera Is Calibrating" is displayed if an attempt is made to engage an Autopilot feature.
