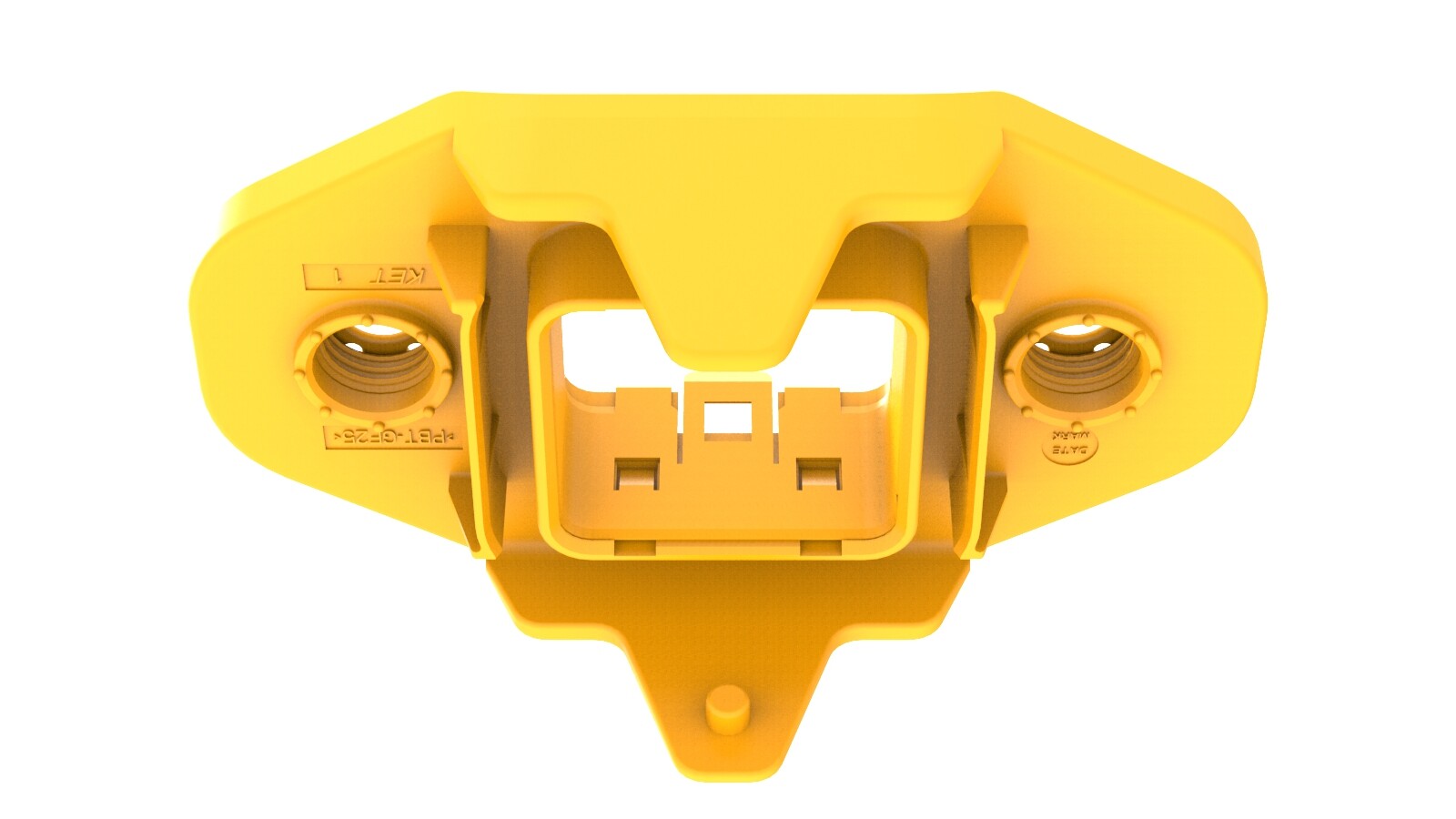

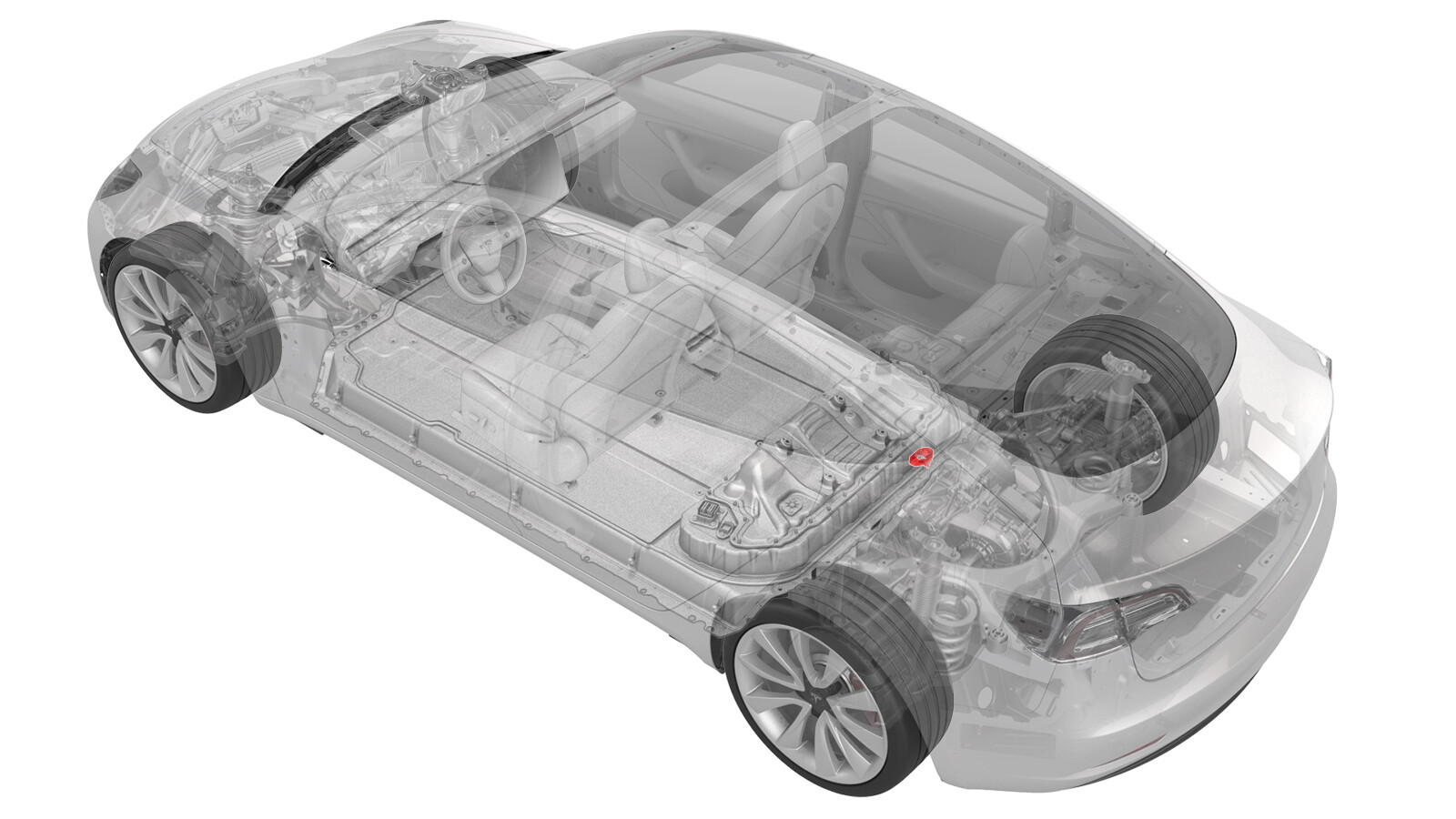

高压接头 - 正温度系数加热器和空调压缩机 - 高压电池（拆卸和更换）

校正代码 16306202 1.08 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1457268-00-A 正温度系数加热器高压接头拉拔器，Model 3
警告

Only technicians who have completed all required certification courses are permitted to perform this procedure. Tesla recommends third party service provider technicians undergo equivalent training before performing this procedure. For more information on Tesla Technician requirements, or descriptions of the subject matter for third parties, see HV Certification Requirements. Proper personal protective equipment (PPE) and insulating HV gloves with a minimum rating of class 0 (1000V) must be worn at all times a high voltage cable, busbar, or fitting is handled. Refer to Tech Note TN-15-92-003, High Voltage Awareness Care Points for additional safety information.

拆卸

  1. 断开 12V 电源。请参阅 12V/低压电源（断开和连接）。
  2. 执行车辆电气绝缘程序。请参阅 车辆高压禁用程序。
  3. 拆下高压电池后滑板。请参阅 滑板 - 高压电池 - 后部（拆卸和更换）。
  4. 松开将高压电池右侧内部回路软管固定到高压电池的夹子。
  5. 将冷却液排出容器放置在高压电池右侧后部。
  6. 松开夹子，然后从高压电池硬盘外壳的右侧端部断开高压电池右侧内部回流软管接头，并快速塞住外螺纹接头和内螺纹接头。
  7. 滑动释放装置解锁在锁定位置的高压电池正温度系数加热器、正温度系数加热器空调压缩机连接器把手以及空调压缩机至高压电池线束。
  8. 将高压电池正温度系数加热器和空调压缩机连接器上的把手抬至最高处。
  9. 将高压电池正温度系数加热器和空调压缩机连接器从高压电池接头上拆下。

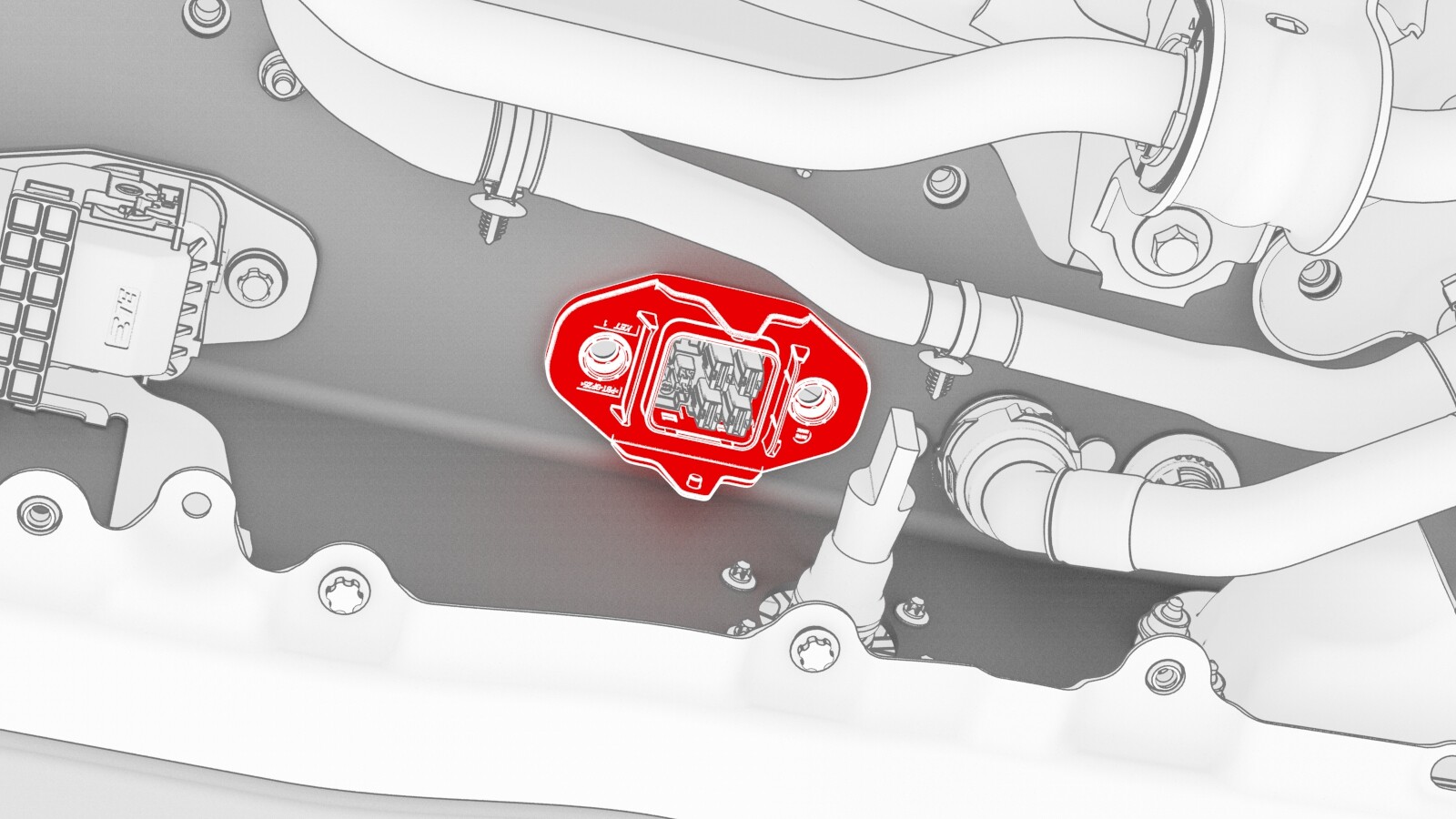

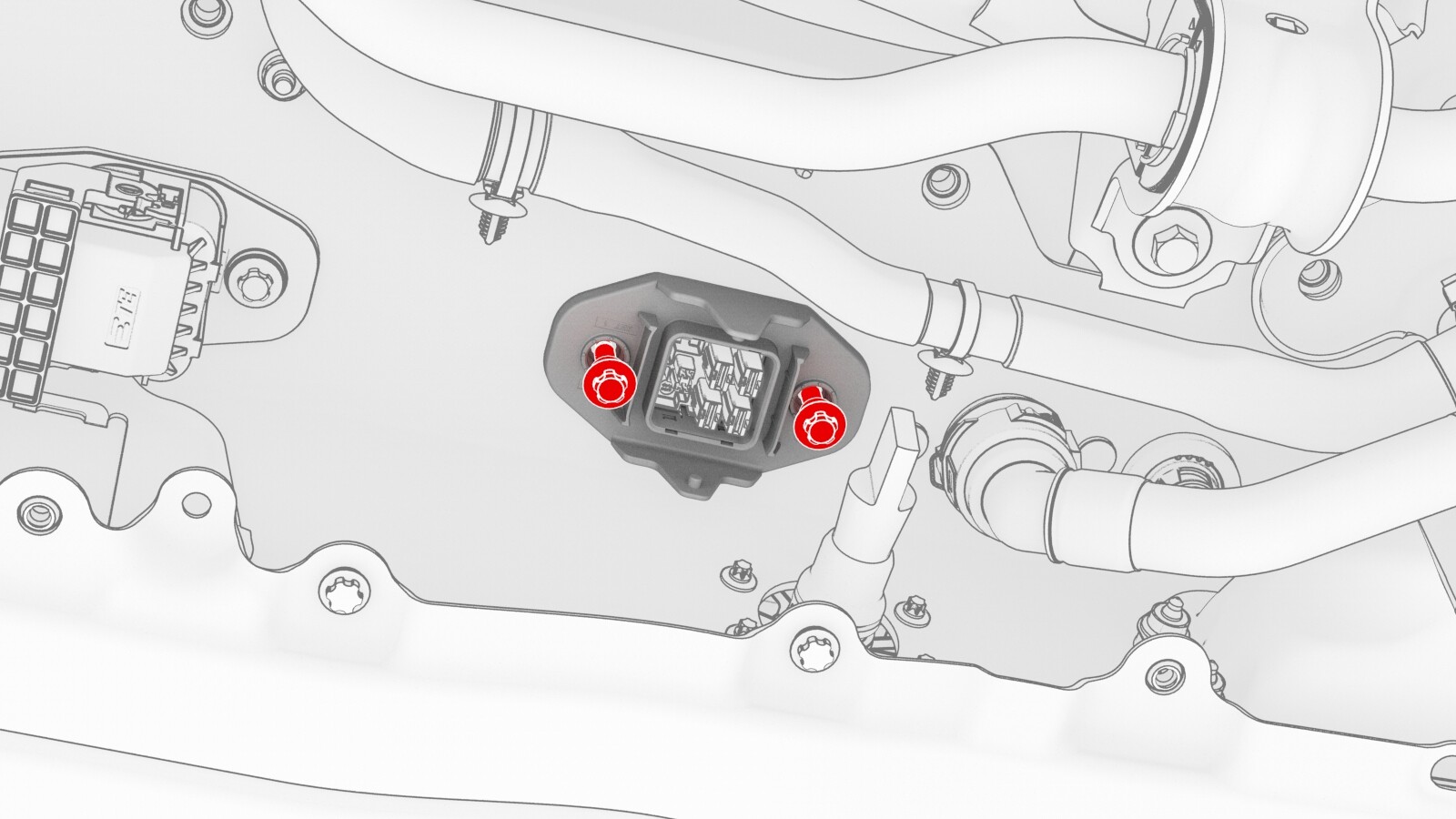

  10. 拆下将正温度系数加热器和空调压缩机高压接头连接到高压电池的螺栓 (x2)。

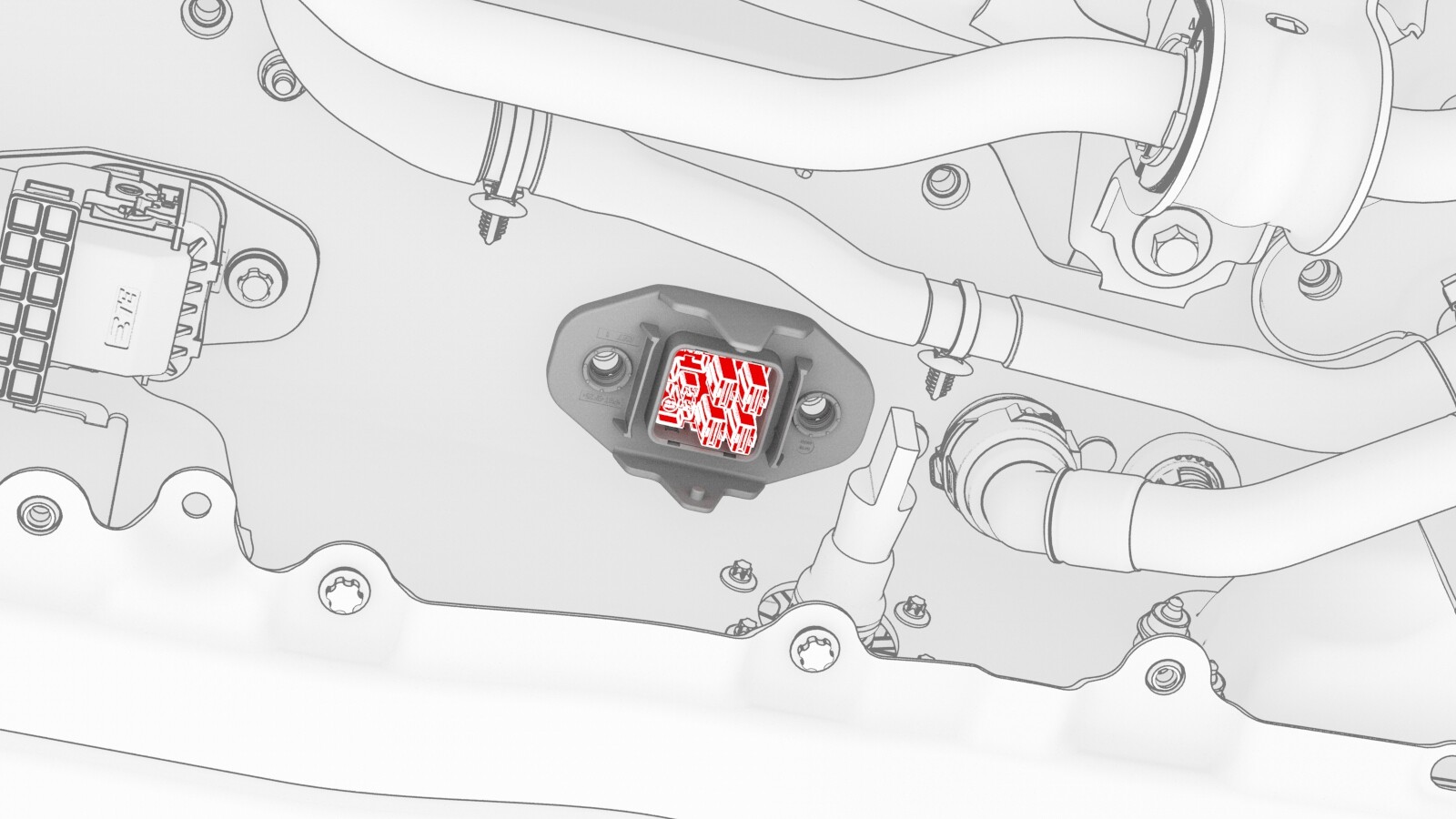

  11. 将提取器工具插入到正温度系数加热器和空调压缩机高压接头中，推入工具杆，以释放将高压接头固定到正温度系数加热器和空调压缩机引脚支架的夹子 (x2)，然后拉动高压接头，将其从高压电池上拆下。

安装

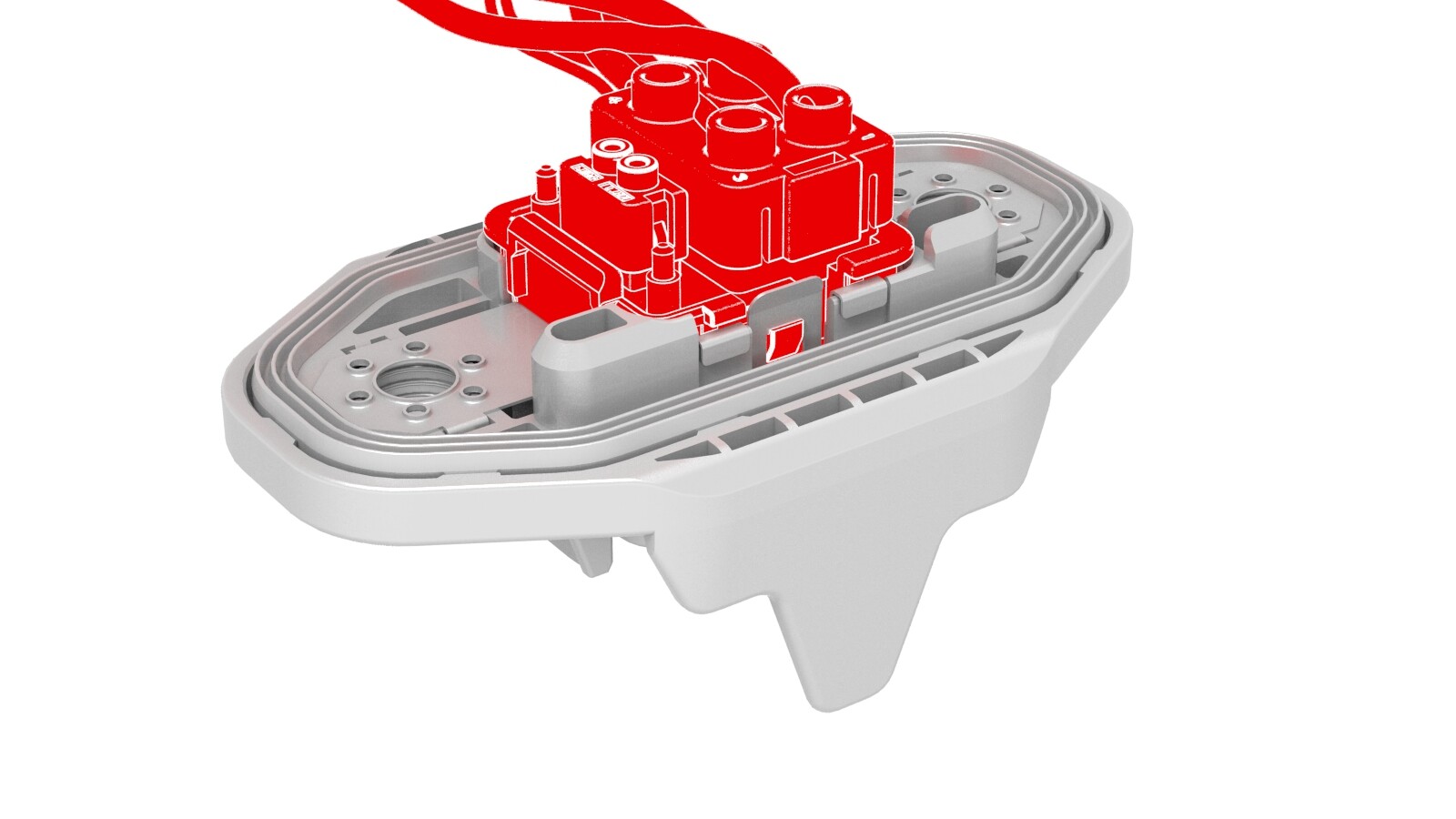

  1. 释放将正温度系数加热器和空调压缩机引脚支架固定到高压电池内侧支架的夹子 (x2)，然后将引脚支架从支架上分开。
    注
    松开一个卡子后，将其向下拉，然后松开第二个卡子。
  2. 将正温度系数加热器和空调压缩机引脚支架安装到正温度系数加热器和空调压缩机高压接头中，然后紧固将引脚支架固定到接头的卡子（2 个）。
    注
    使用塑料撬具确保引脚支架完全插入到高压接头中，并且未进入高压电池。
  3. 执行推拉推测试，确保正温度系数加热器和空调压缩机引脚支架在正温度系数加热器和空调压缩机高压接头中牢固就位。
  4. 将正温度系数加热器和空调压缩机高压接头安装到高压电池上。
    注
    确保正温度系数加热器和空调压缩机引脚支架在支架中牢固就位。
  5. 安装将正温度系数加热器和空调压缩机高压接头固定到高压电池的螺栓 (x2)。
    10 Nm (7.4 lbs-ft)
  6. 完全抬起高压电池正温度系数加热器、正温度系数加热器空调压缩机连接器把手以及空调压缩机至高压电池线束。
  7. 用双手将高压电池正温度系数加热器、正温度系数加热器空调压缩机连接器以及空调压缩机至高压电池线束牢固连接到高压电池接头。
    警告
    确保连接器与接头稳固连接，两个固定销都插入把手中。
  8. 将高压电池正温度系数加热器和空调压缩机连接器按压到高压电池接头上，同时将把手降至最低处。
    警告
    确保把手在降下时不扭结。
  9. 滑动释放装置，将高压电池正温度系数加热器和空调压缩机连接器把手锁定在固定位置。
  10. 确认高压电池正温度系数加热器和空调压缩机连接器完全就位，然后比对连接器两侧，确保正确固定到位。
    注
    连接器就位不当可能在日后导致连接器损坏和正温度系数加热器或空调压缩机故障。
  11. 从外螺纹接头和内螺纹接头上拆下螺塞，将右侧内侧高压电池回路软管快速连接到高压电池盘式外壳，然后扣紧夹子。
  12. 从高压电池右侧后侧下方移走冷却液排出容器。
  13. 紧固将右侧内侧高压电池回路软管固定到高压电池的夹子。
  14. 安装高压电池后滑板。请参阅 滑板 - 高压电池 - 后部（拆卸和更换）。
  15. 执行高压电池仓漏气测试。请参阅 高压电池仓漏气测试 (Inspection)。
  16. 连接 12V 电源。请参阅 12V/低压电源（断开和连接）。
  17. 执行冷却系统真空重新加注程序。请参阅 冷却系统（真空再加注）。
