连杆 - 前 - 下 - 后 - 左侧（拆卸和更换）

校正代码 31031412 0.54 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

设备：
  • 1135103-00-A 牵引钩弹簧压缩器工具，Model 3
  • 1137855-00-A 后行驶高度扭矩工具，MODEL 3
  • 1081765-00-A 3/4 吨托臂支架
  • 1459409-00-A 轮毂轴承千斤顶适配器，MODEL 3

    拆卸

    1. 举升并支撑车辆。请参阅举升车辆 - 双柱举升机。
    2. Inspect the vehicle for abnormal tire wear that might indicate the need for a wheel alignment. Note any findings.
    3. 拆下左后轮毂。请参阅轮毂（拆卸和安装）。
    4. 拆下左后悬架护罩。
    5. 拆下中间流线型护板。请参阅面板 - 流线型护板 - 后部（拆卸和更换）。
    6. 在后副车架中部的下方放置支架。

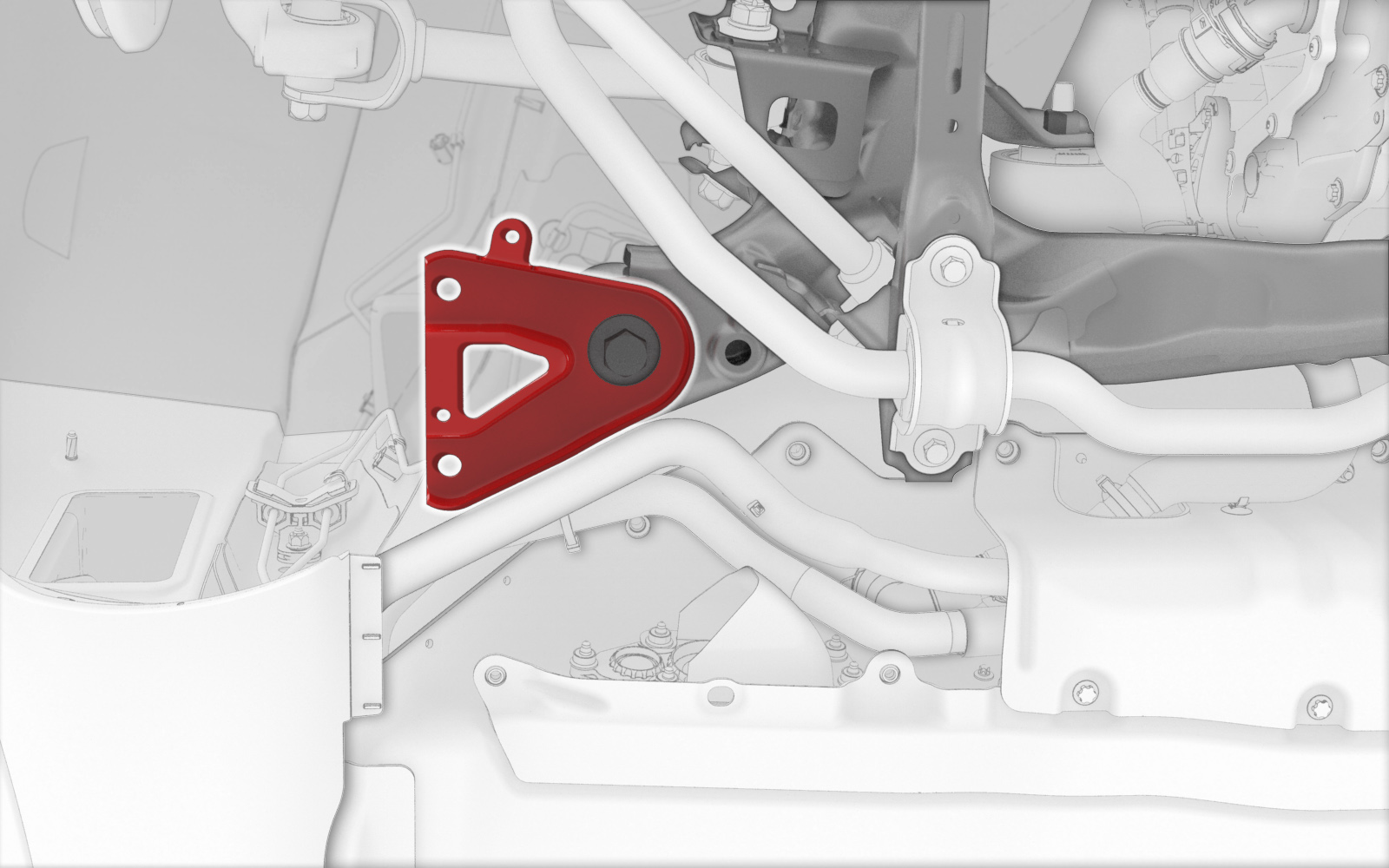

    7. 拆下将冷却液软管固定到左侧剪力板的卡子。

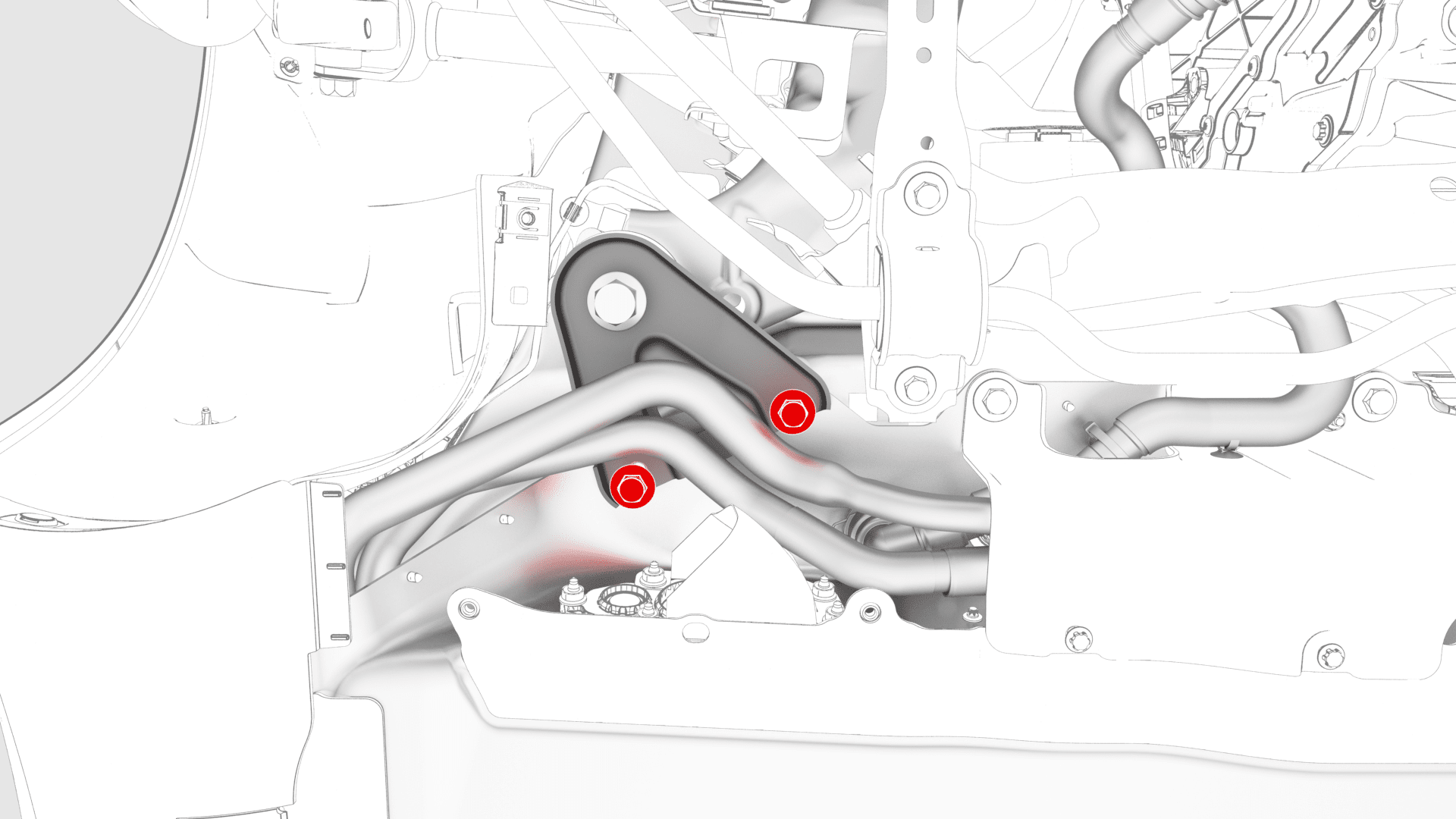

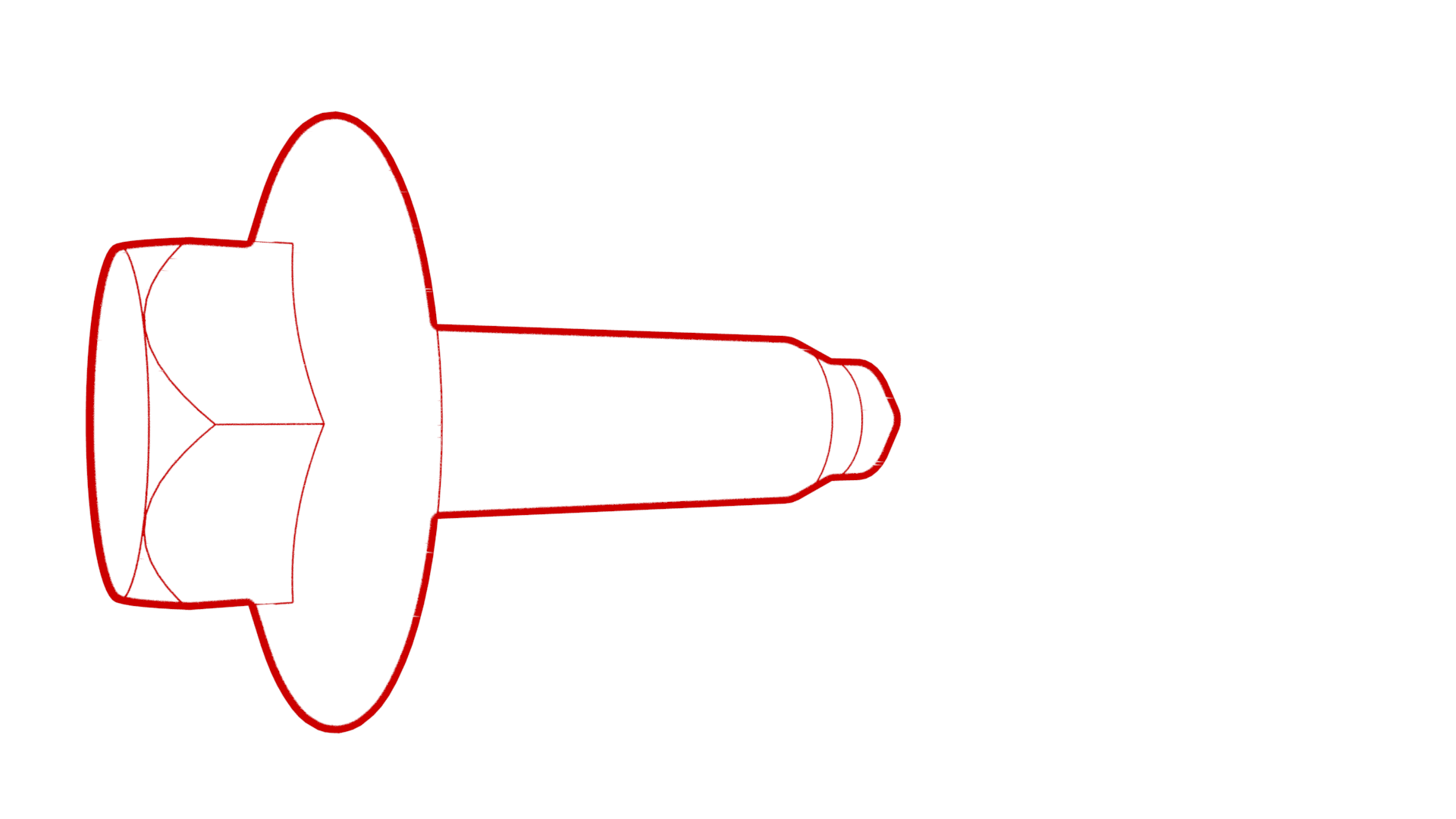

    8. 拆下将左侧剪力板固定到高压电池的小号螺栓。

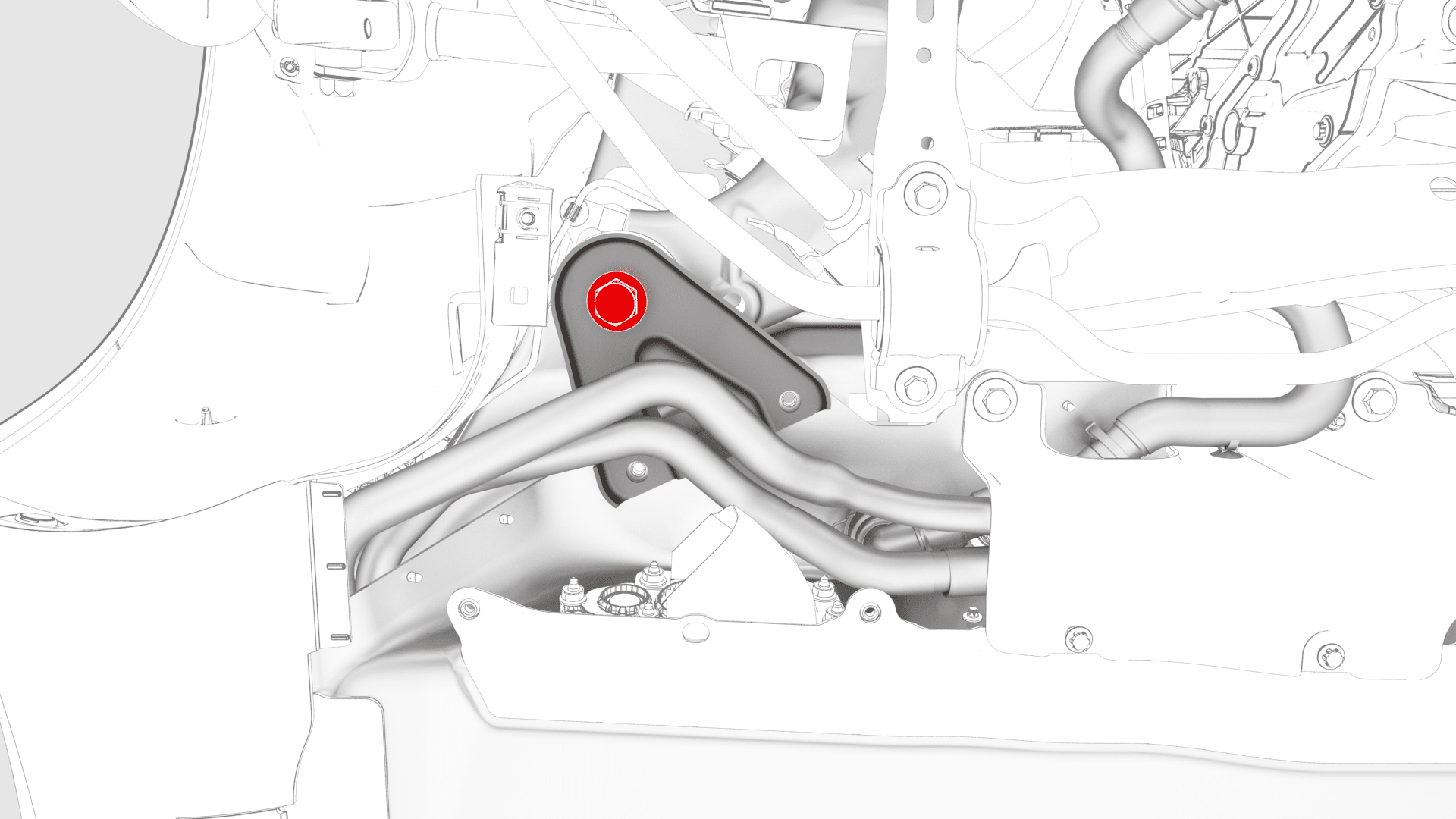

    9. 松开将左侧剪力板固定到副框架的大号螺栓，将剪力板移开，然后重新拧紧螺栓。
      注
      移开剪力板可留出必要空间以拆卸后下前连杆上的副车架螺栓。

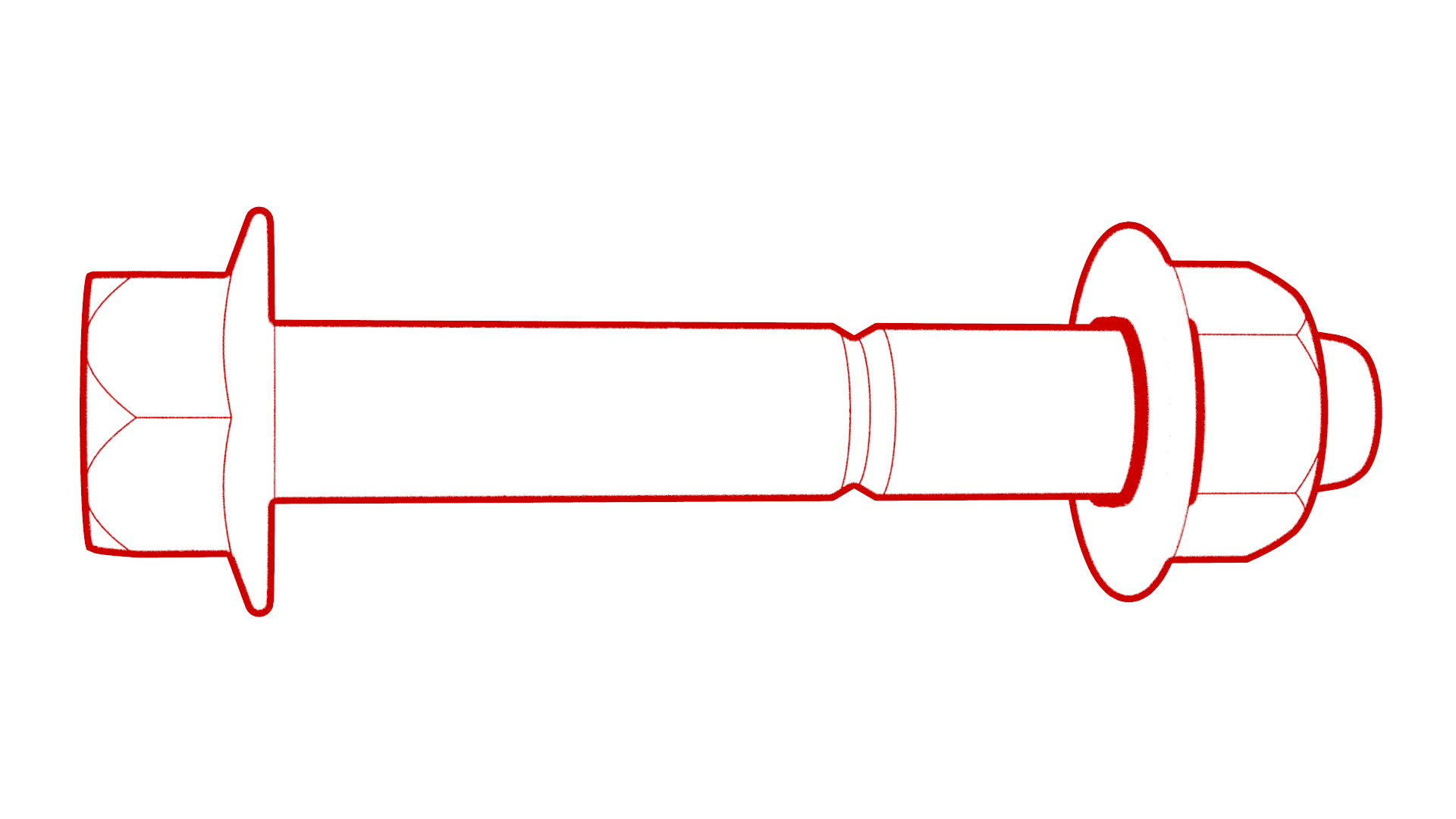

    10. 拆下将左后下前连杆固定到转向节的螺栓和螺母。

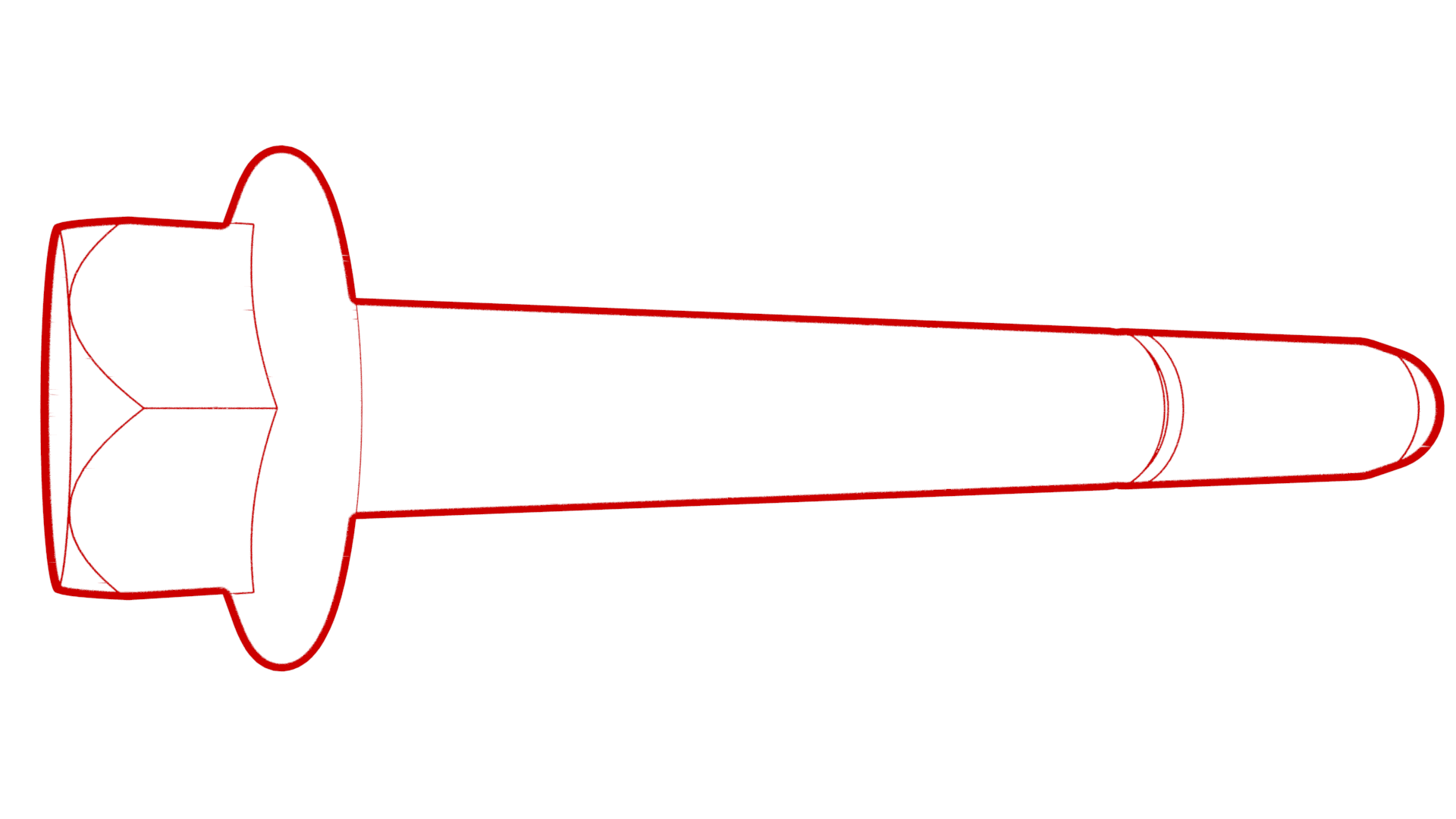

    11. 拆下将左后下前连杆固定到副车架的螺栓。
    12. 将左后下前连杆从车辆上拆下。

    安装

    1. 将左后下前连杆安装到副车架上，然后手动拧紧将左后下前连杆固定到副车架的螺栓。
    2. 手动拧紧将左后下前连杆固定到转向节的螺栓和螺母。
    3. 松开将左侧剪力板固定到副框架的大号螺栓，将剪力板移回原位，然后重新拧紧螺栓。
    4. 安装并手动拧紧将左侧剪力板固定到高压电池的小号螺栓。
    5. 紧固将左侧剪力板和副车架固定到车身的大号螺栓。
      130 Nm (95.9 lbs-ft)
    6. 紧固将左侧剪力板固定到高压电池的小号螺栓（2 个）。
      35 Nm (25.8 lbs-ft)
    7. 安装将冷却液软管固定到左侧剪力板的卡子。
    8. 从车辆下方移走支架。
    9. 在左后螺旋弹簧上安装一个弹簧压缩器。根据图示对齐钩子，并确认轴在悬架压缩时穿过车身开口。
    10. 拆下将制动盘固定到轮毂轴承的螺栓。
      注
      推荐使用以下工具
      • 10 毫米套筒扳手
      • 2 英寸加长件
    11. 将轮毂轴承千斤顶适配器安装到左后轮毂轴承上，然后手动拧紧带耳螺母。
    12. 使用托臂支架支撑轮毂轴承千斤顶适配器。
      注
      使用后部行驶高度扭矩表确认后悬架已设置到行驶高度规格范围内，如果需要则调节支架或弹簧压缩器工具。
    13. 测量围板底部与后轴中心之间的距离，确保后悬架已设置到行驶高度：测得距离应为 378 毫米。
    14. 紧固将左后下前连杆螺栓固定到转向节和副车架的螺栓。用油性记号笔标记螺栓。
      76 Nm (56.0 lbs-ft)
    15. 拆下左后悬架下方的托臂支架。
    16. 拆下用于固定轮毂轴承千斤顶适配器的带耳螺母，然后将轮毂轴承千斤顶适配器从车辆上拆下。
    17. 安装将左后制动盘固定到轮毂轴承的螺栓。
      5 Nm (3.7 lbs-ft)
      注
      推荐使用以下工具
      • 10 毫米套筒扳手
      • 2 英寸加长件
    18. 将弹簧压缩器从左后悬架螺旋弹簧上拆下。
    19. 安装中间流线型护板。请参阅面板 - 流线型护板 - 后部（拆卸和更换）。
    20. 安装左后轮毂。请参阅轮毂（拆卸和安装）。
    21. Refer to the Alignment Requirement tables to determine whether an EPAS alignment check (EC) or four wheel alignment check (AC) is necessary. If performed, add the alignment check/adjust correction code as a separate activity to the SV. See 定位要求 - 悬架.
