车门 - 前 - LH(拆卸和安装)

校正代码 10106001 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  2. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  3. 断开 12V 电源。请参阅12V/低压电源(断开和连接)
  4. 拆卸仪表板左侧端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  5. 拆卸 A 柱中部饰板。请参阅饰板 - A 柱 - 中部 - LH(拆卸和更换)
  6. 拆卸左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  7. 断开左前车门电气连接器与左侧车身控制器模块之间的连接。
  8. 松开电气线束夹与左侧车身控制器模块的连接。
  9. 松开索环,然后将左侧车门电气线束推过 A 柱隔板。

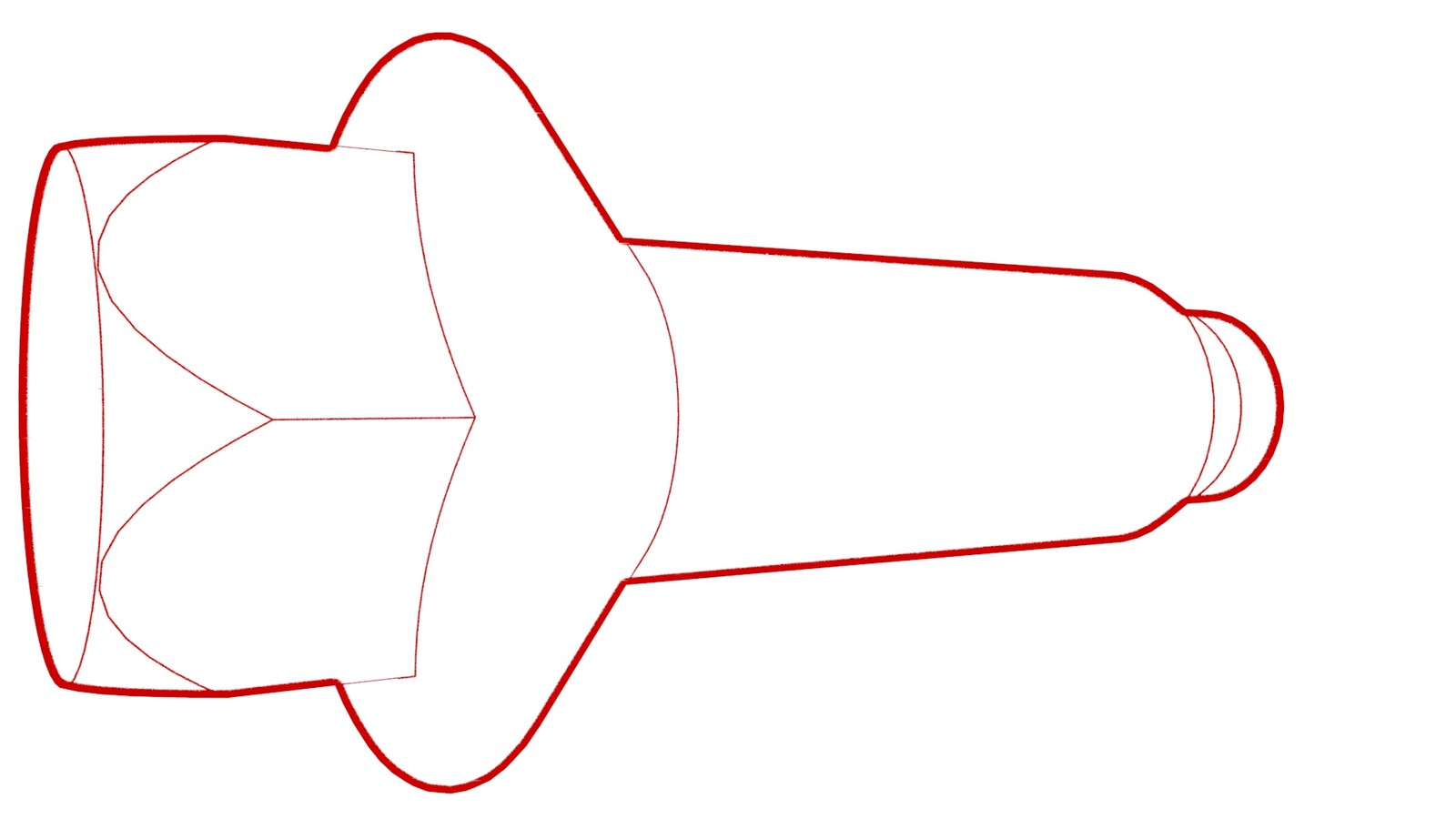

  10. 拆卸将左前车门限位器固定到 A 柱的螺栓。
    24 Nm (17.7 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    拧松车门限位器的螺栓,让车门能在开启极限范围以外自由摆动。

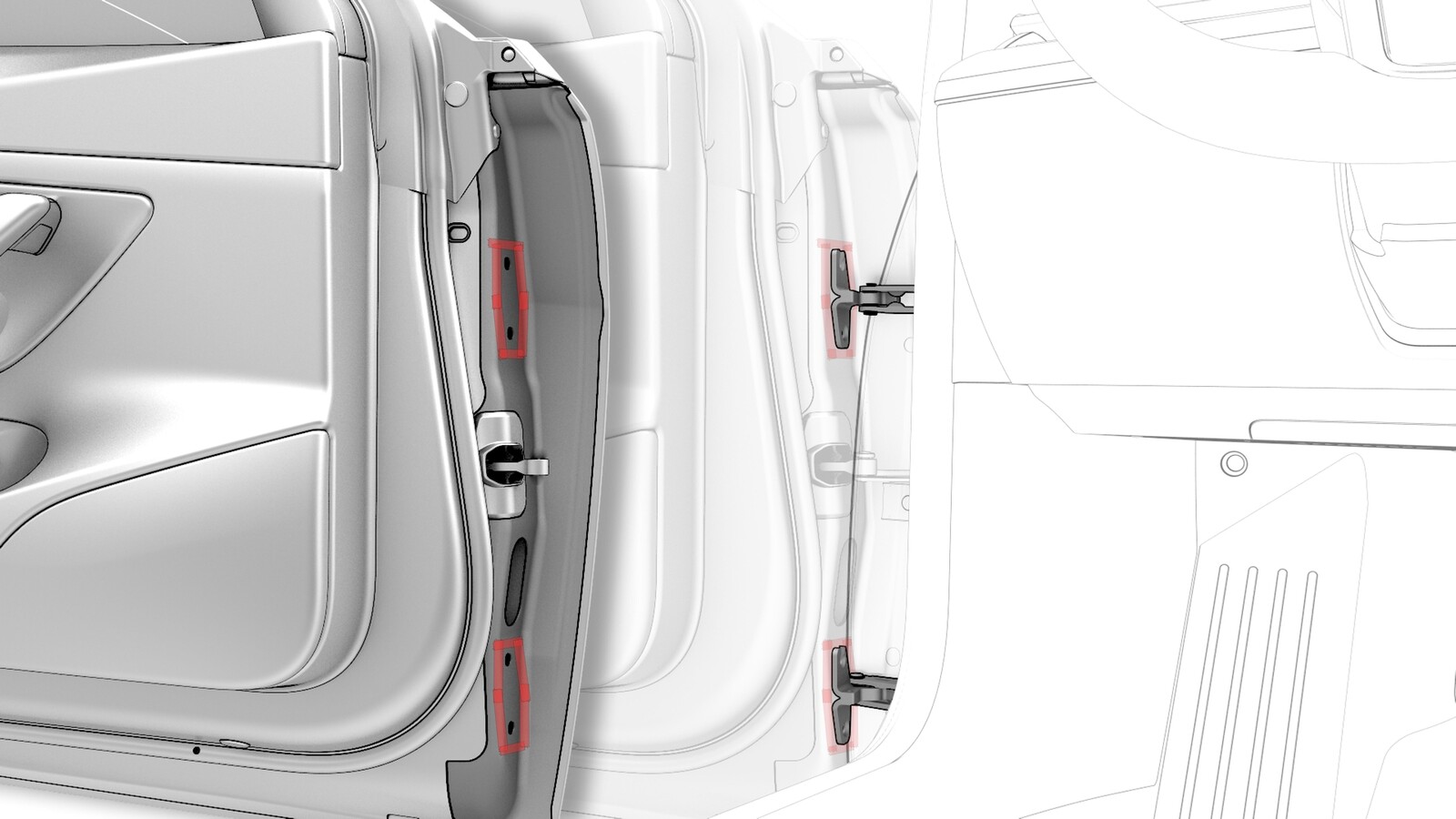

  11. 使用胶带在左前车门上标记车门铰链的安装位置。
  12. 拧松铰链螺栓,然后拆下各铰链的下部螺栓。
    24 Nm (17.7 lbs-ft)
  13. 部分拧松各铰链的上部螺栓,在协助下,将左前车门抬离车辆。

安装

提示: 有关如何对齐前车门的说明,请参阅前车门定位

安装程序与拆卸程序相反,以下各项除外:

部分拧紧车门各铰链的上部螺栓,将车门固定到铰链上,以便安装下部螺栓。
