  制动卡钳 - 前 - LH(拆卸和更换)
     校正代码
    33010302 0.54

          注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

          注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。

          注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。
    校正代码
    33010302 0.54

          注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。

          注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至 ServiceManualFeedback@tesla.com。。

          注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。请参阅人体工程学注意事项查看安全健康的作业规程。




- 2024 年 6 月 6 日:更新了扭矩规格表。
警告
        制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。

注
        根据当地的环境法规处理使用过的制动液。

注
此程序同时适用于 Model 3 基础版和运动版制动钳。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将 LH 前制动钳固定到 LH 前转向节的螺栓 |  94 Nm (69.3 lbs-ft)  |
 | 更换 | 1088969-00-B |
拆卸
-
          将车辆停放在双柱举升机上。
          TIp确认车辆未处于充电状态。
- 安装前备箱后部挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)。
- 拆下 LH 前轮毂。请参阅 轮毂总成(拆卸和安装)。
- 拆卸左前震动软管。请参阅 制动软管 - 挠性 - 前 - LH(拆卸和更换)。
-

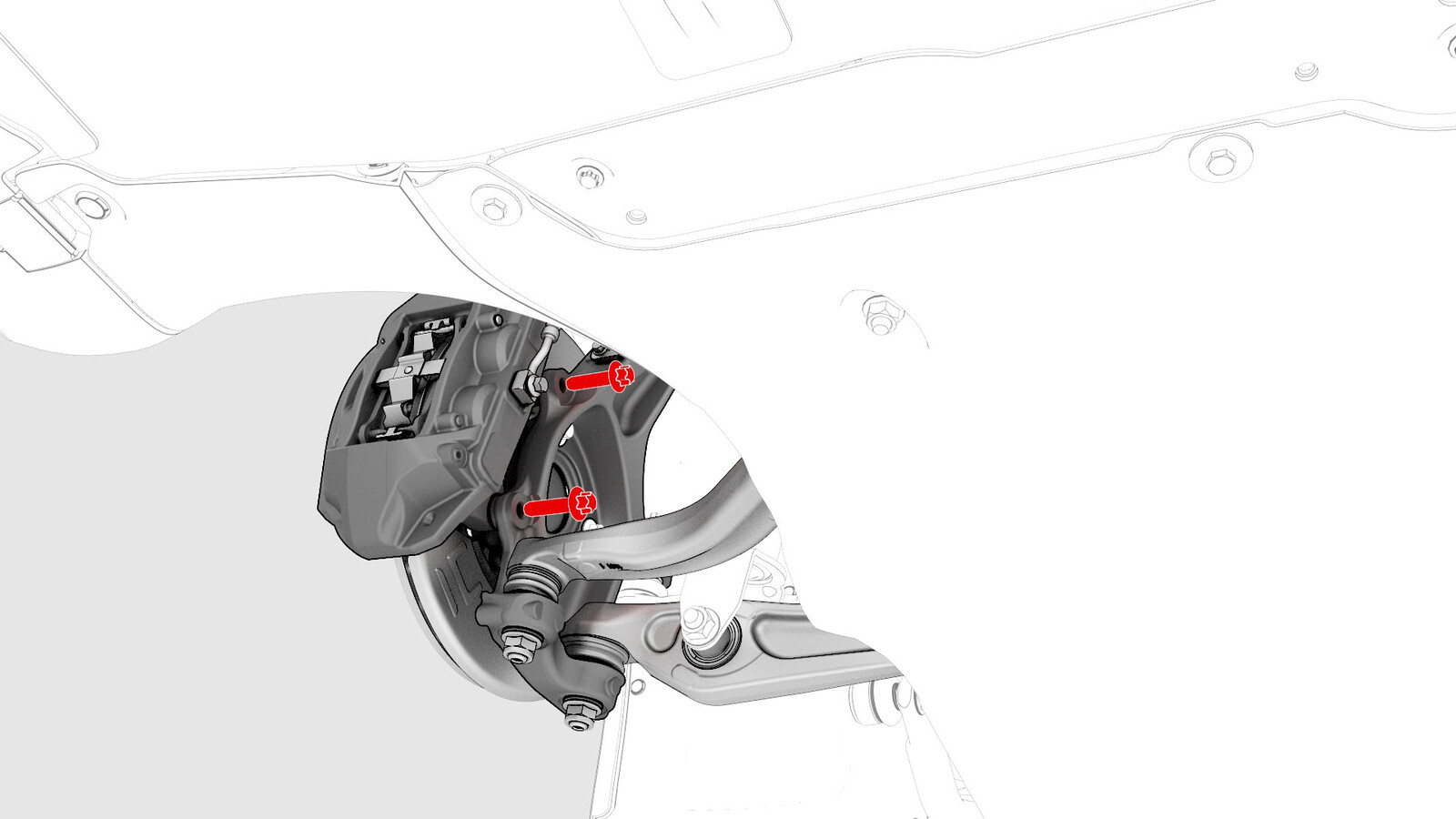

          拆下并弃用将 LH 前制动钳固定到 LH 前转向节的螺栓,然后从车上拆下该制动钳。
          TIp推荐使用以下工具- 无绳棘轮/冲击钻
- 3/8 英寸至 1/2 英寸适配器
- 外梅花套筒 E18
- 棘轮/扭矩扳手

安装
-
          将左前制动钳安装到左前转向节上,然后安装新的螺栓,将制动钳固定到转向节。 94 Nm (69.3 lbs-ft)TIp推荐使用以下工具 94 Nm (69.3 lbs-ft)TIp推荐使用以下工具- 无绳棘轮/冲击钻
- 3/8 英寸至 1/2 英寸适配器
- 外梅花套筒 E18
- 棘轮/扭矩扳手

- 安装新的 LH 前震动软管。请参阅 制动软管 - 挠性 - 前 - LH(拆卸和更换)。
- 降低车辆。
- 为 LH 前制动钳执行排放程序。请参阅 制动液排放 - 单个制动钳。
- 安装 LH 前车轮。请参阅 轮毂总成(拆卸和安装)。
- 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)。
-
          选择以下任一操作:
          - 如果在更换制动钳时未更换制动片,请执行下一步骤,然后完成本程序。
- 如果在更换制动钳时一同更换了制动片,请转至步骤 8

-

          执行道路测试,磨合制动片。请参阅 制动片 - 磨合。

        注确保制动踏板触感及性能正常。注将校正代码 33013000 作为一项单独的工项添加至服务工单 (SV)。
