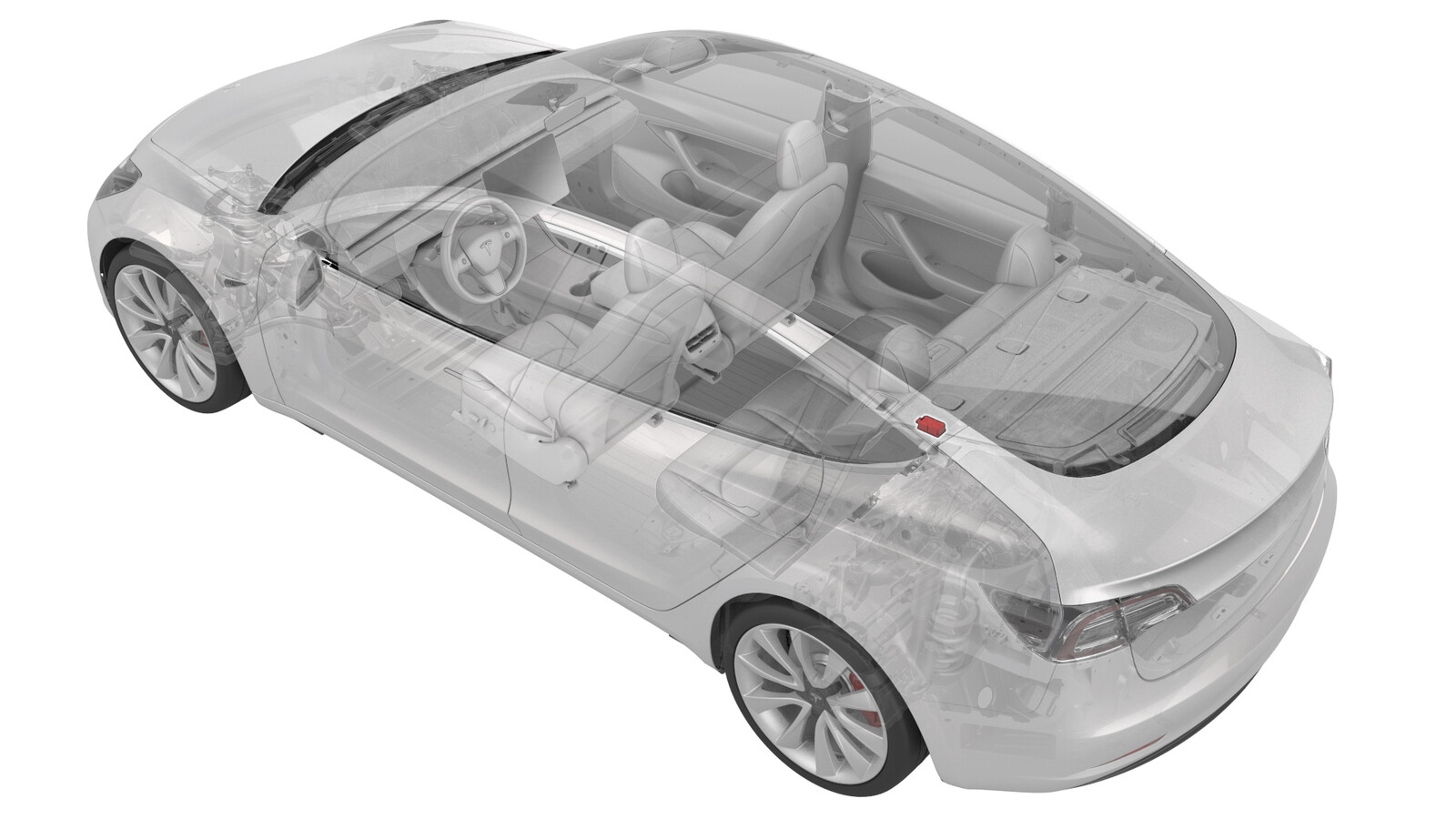

模块 - 胎压监测系统（拆卸和更换）

校正代码 34043002 0.30 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 1 月 24 日：添加了有关集成在 VCSEC 上的 Tesla 胎压监测系统模块的参考。
注
本程序仅适用于 Conti 第 2 代胎压监测系统模块。Tesla 胎压监测系统模块集成在 VCSEC 上。如有必要，请参阅模块 - 车身控制器 - 安全（拆卸和更换）或模块 - 车身控制器 - 安全（第二代）（拆卸和更换）。

拆卸

  1. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  2. 拆卸第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  3. 拆卸左侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和安装）。
  4. 拆卸左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  5. 拆卸第二排座椅右侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  6. 拆卸右侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和安装）。
  7. 拆卸右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  8. 拆卸杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。

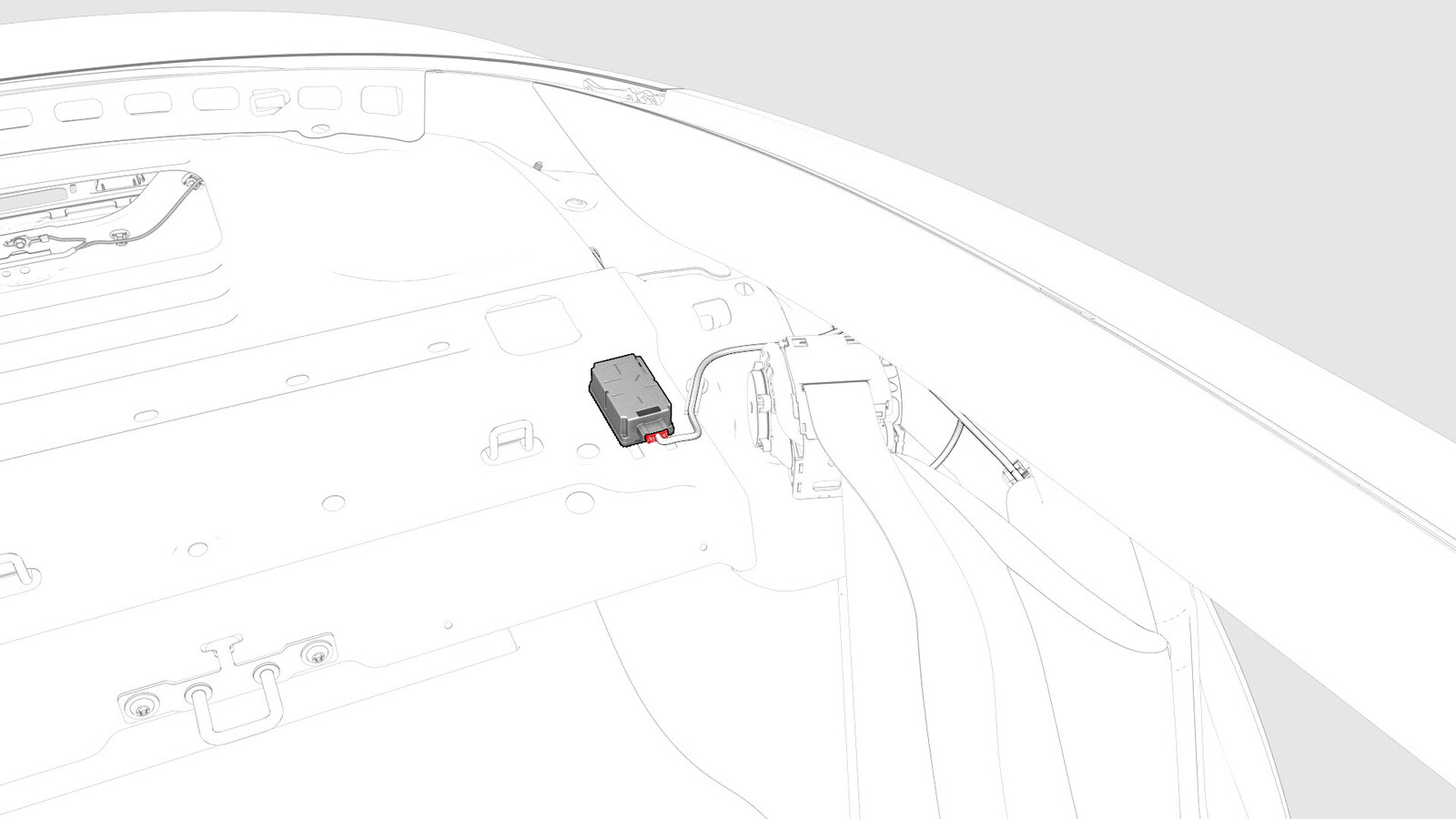

  9. 断开胎压监控系统模块电气连接器。

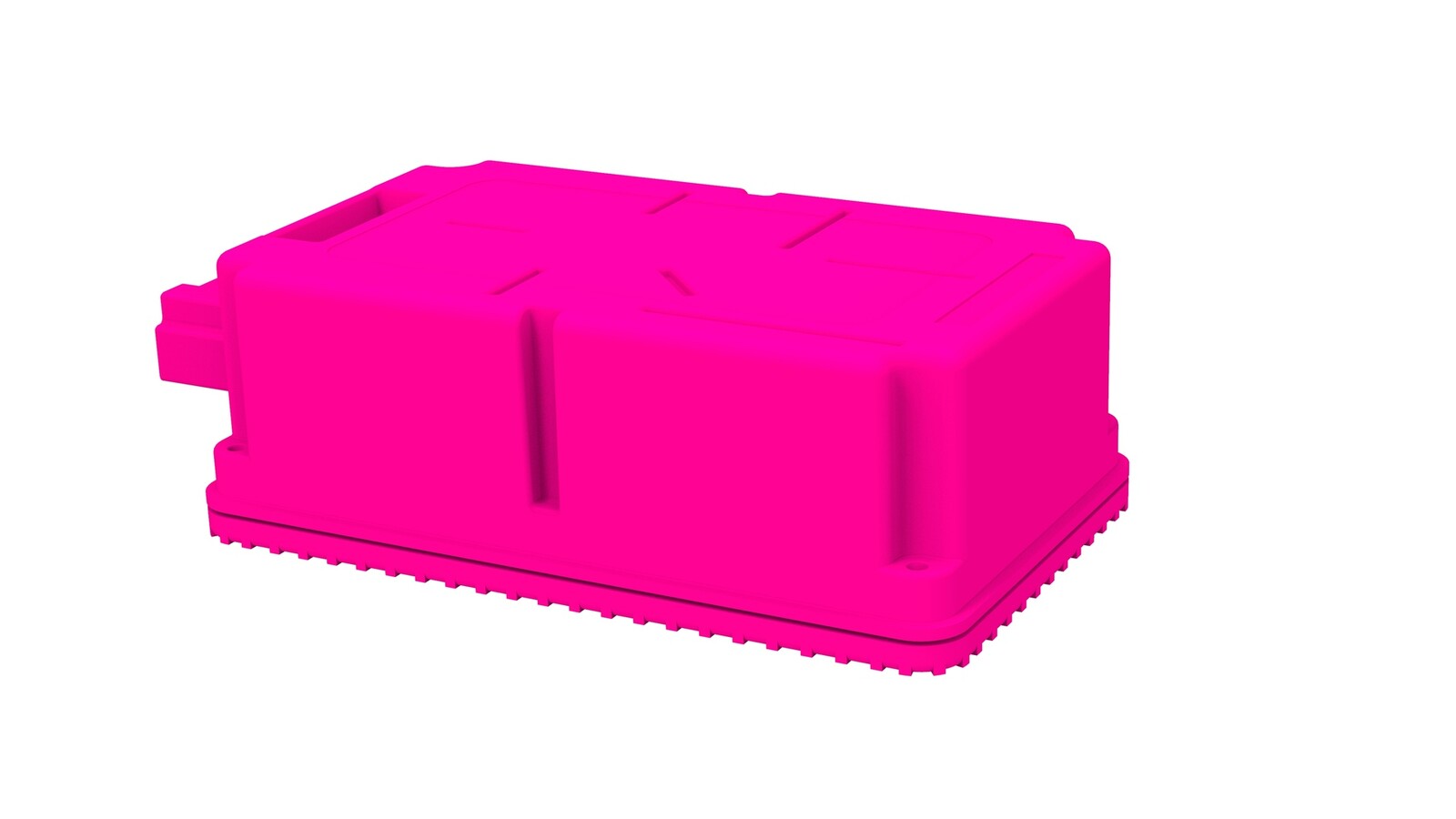

  10. 松开锁片并将胎压监测系统模块向车辆前部滑动，然后将模块从车辆上拆下。

安装

  1. 将胎压监测系统模块安装到车辆上，操作如下：向车辆后部滑动模块，直至锁片接合。
  2. 连接胎压监测系统模块电气连接器。
  3. 安装杂物盘饰板。请参阅饰板 - 杂物盘（拆卸和更换）。
  4. 安装右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  5. 安装右侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和安装）。
  6. 安装第二排座椅右侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  7. 安装左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - 左侧（拆卸和更换）。
  8. 安装左侧纵梁饰板。请参阅饰板 - 纵梁 - 左侧（拆卸和安装）。
  9. 安装第二排座椅左侧侧部承梁。请参阅承梁 - 侧 - 座椅 - 第二排 - 左侧（拆卸和更换）。
  10. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  11. Update the vehicle firmware. See 软件更新.
  12. 执行胎压监控系统模块传感器标识号学习程序。请参阅胎压监测系统（传感器 ID 工具学习）。
