封闭板 - 门 - 前 - LH（拆卸和更换）
校正代码
11701002
0.36
NOTE: Unless otherwise explicitly
stated in the procedure, the correction code and its associated FRT reflect all of the
work required to perform this procedure, including the linked procedures. Do not stack correction codes unless
explicitly told to do so.
NOTE: See Flat Rate
Times to learn more about FRTs and how they are created.
NOTE: See 人员保护 to make sure wearing proper PPE when
performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working
practices.
- 2025-09-08: 添加了断开/连接低压电池电源的步骤。
设备：
- 1054712-00-A Rivnut Install Kit，适用于北美地区（如果封闭板的螺纹脱纹，可选用此专用工具）
- 1054712-01-A Rivnut Install Kit，适用于欧洲、中东及非洲地区（如果封闭板的螺纹脱纹，可选用此专用工具）
- 1004296-00-A Service Rivnut（如果封闭板的螺纹脱纹，可选用此专用工具）
- 1015888-00-C Service bolt（如果封闭板的螺纹脱纹，可选用此专用工具）
警告
Make sure 12V/LV power has
been disconnected for at least 1 minute before disconnecting the electrical harness from
Supplementary Restraint System (SRS) components, such as Restraint Control Module, sensors,
airbags, etc. Disconnect the 12V/LV battery and the First Responder Loop. Failure to do so
can result in unintended safety system behaviors. For more information on SRS precautions,
see 气囊和辅助约束系统 (SRS) 预防措施.
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将车窗电机固定到封闭板的螺栓 |
 3 Nm (2.2 lbs-ft) |
|
重复使用 | |
| 将封闭板固定到车门的螺栓 |
4 Nm (2.9 lbs-ft) |
|
重复使用 |
拆卸
- 断开低压电池电源。请参阅 12V/低压电源（断开和连接）。
- 拆下 LH 前门饰板。请参阅 面板 - 车门饰板 - 前 - 左侧（拆卸和安装）。
-

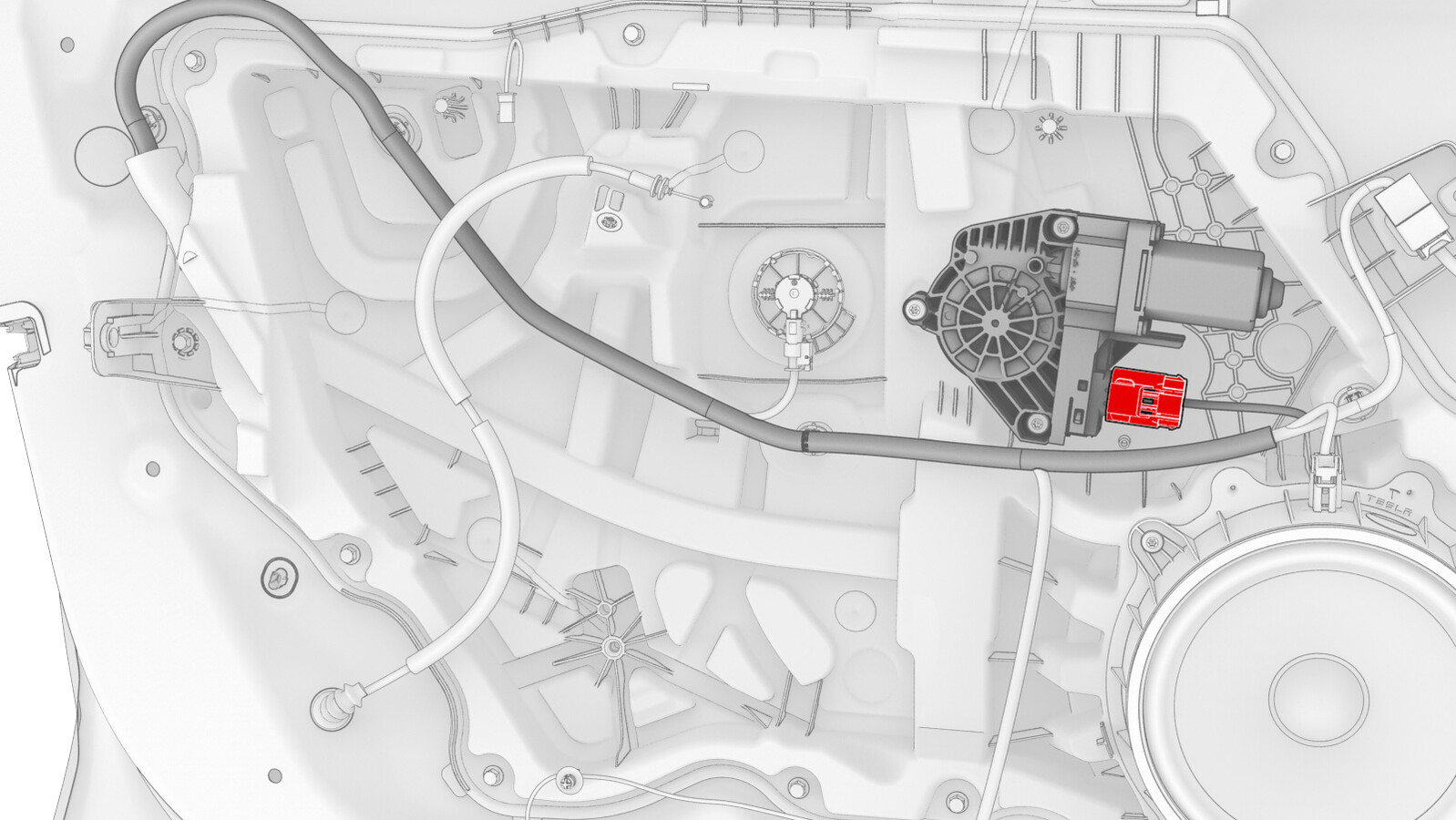

松开连接器锁，然后断开电气线束与 LH 前车窗电机连接器之间的连接。
- 拆下 LH 前车门扬声器。请参阅 扬声器 - 前车门 - 左侧（拆卸和更换）。
-
拆下将车窗电机固定到封闭板的螺栓。3 Nm (2.2 lbs-ft)提示推荐使用以下工具
- 8 mm 套筒扳手
-

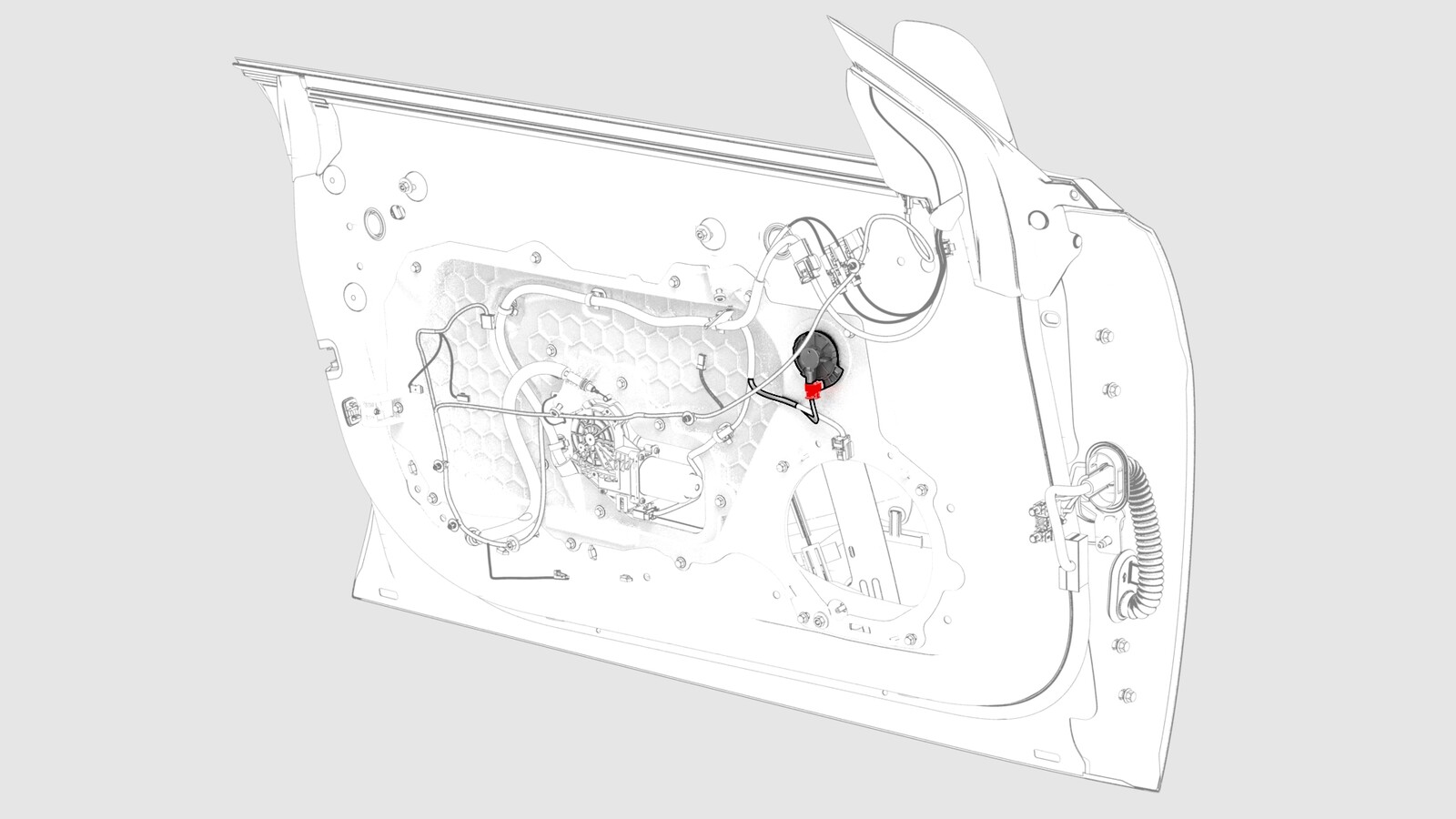

断开左前车门压力传感器连接器上的电气线束。
-

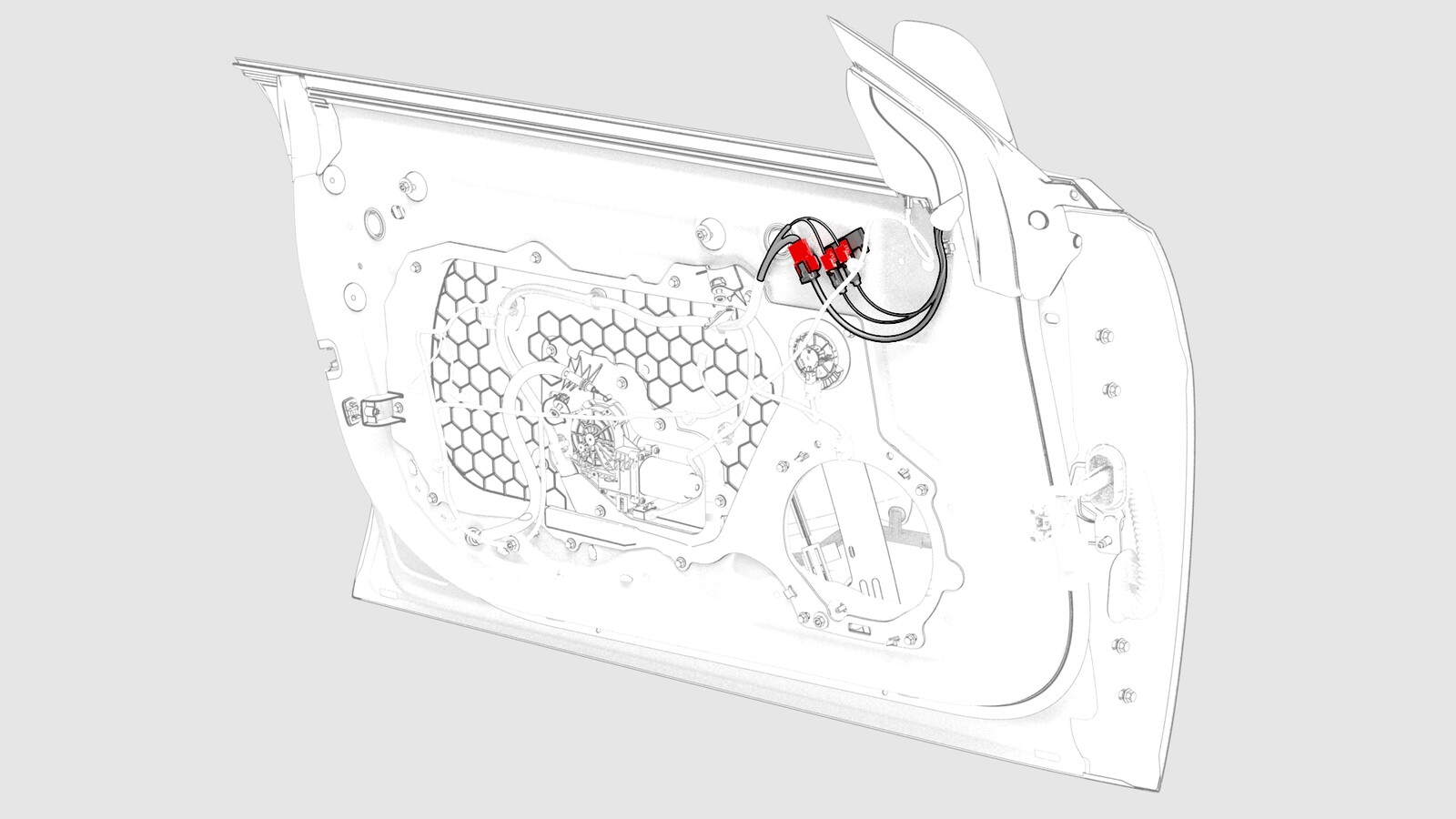

断开左后视镜连接器上的电气线束，然后松开车门上的线束支架。
-

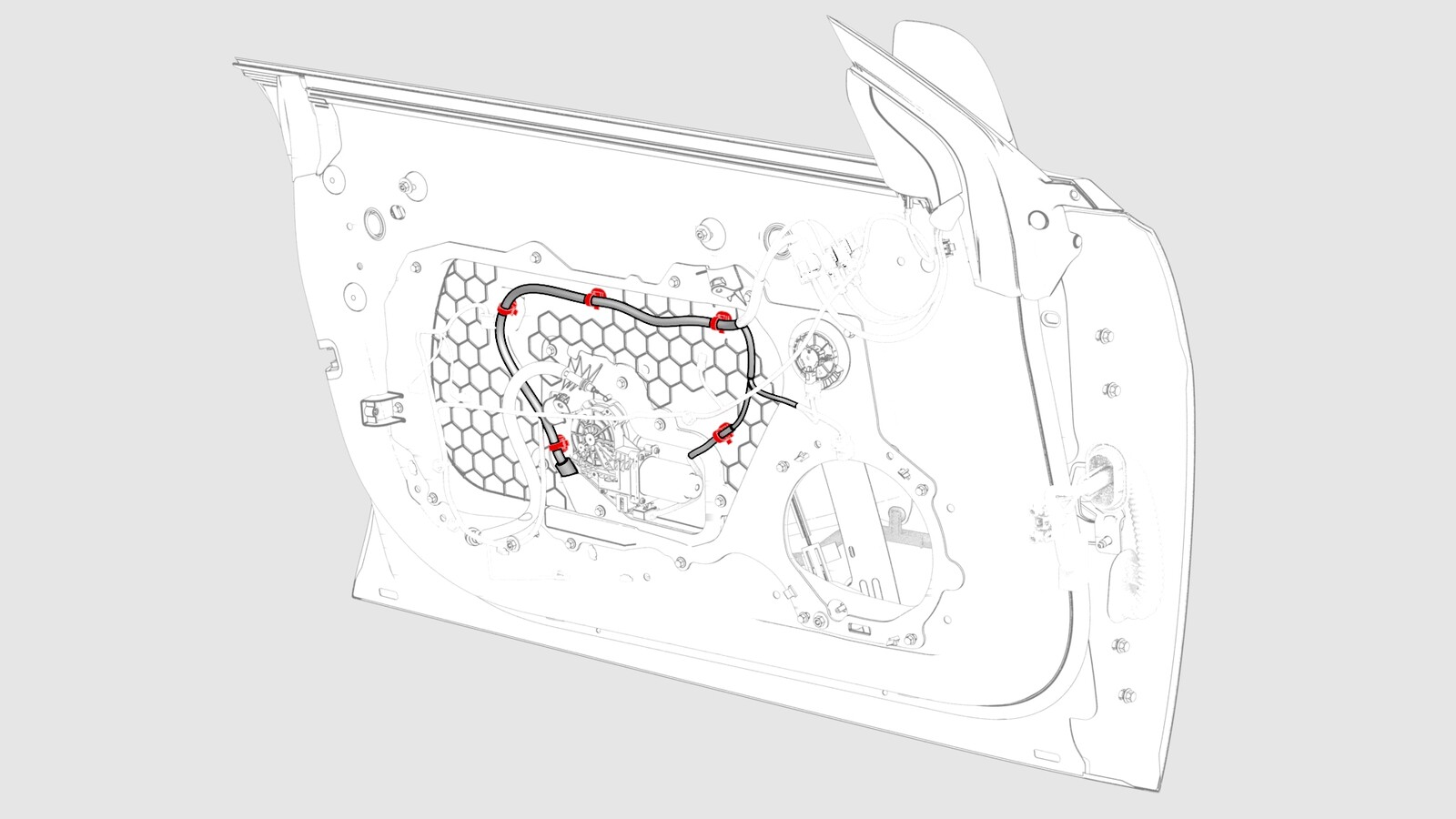

松开将电气线束固定到封闭板的夹子。
-

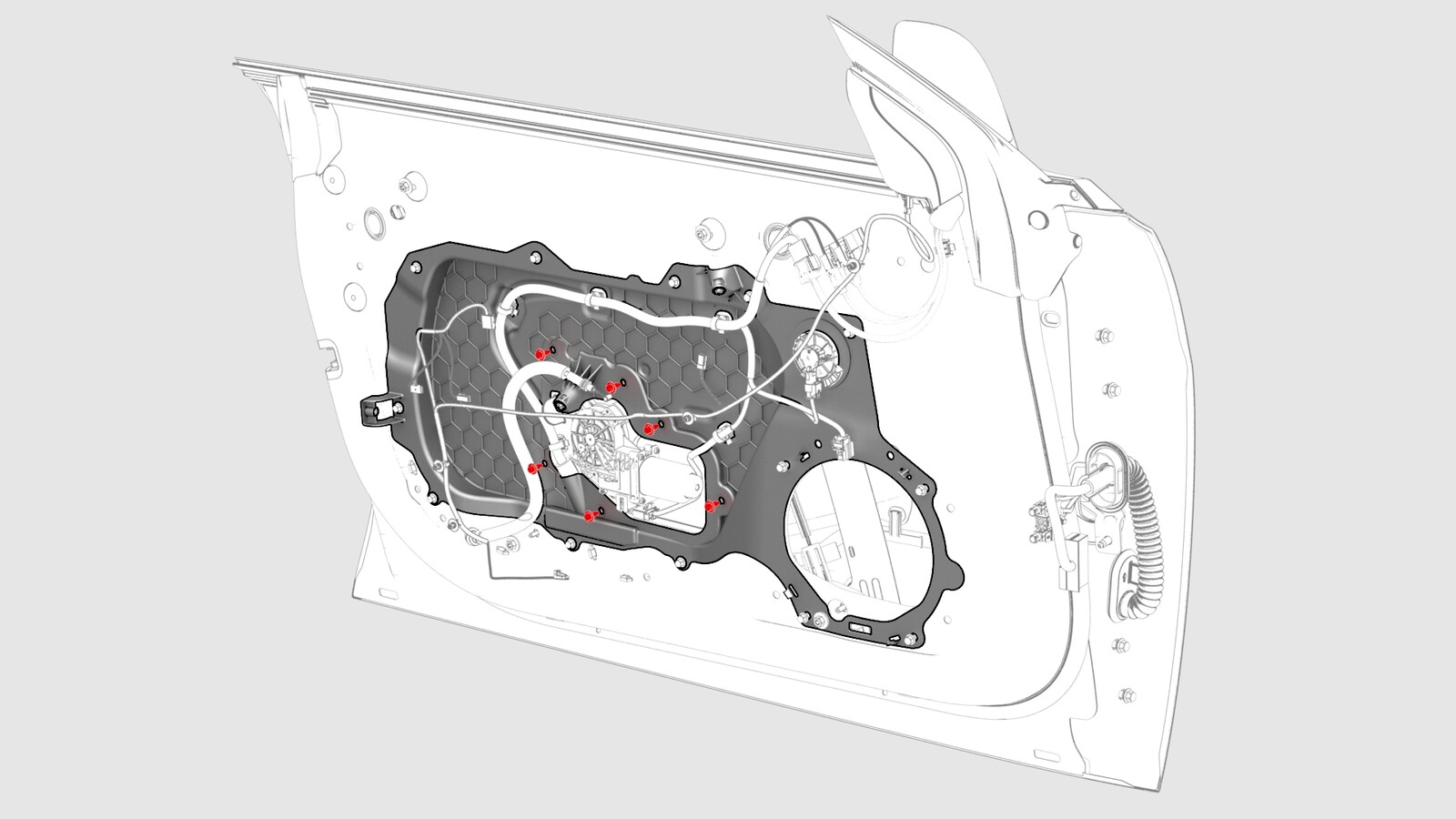

拆下将封闭板固定到车门的螺栓。4 Nm (2.9 lbs-ft)提示推荐使用以下工具
- 8 mm 套筒扳手
-

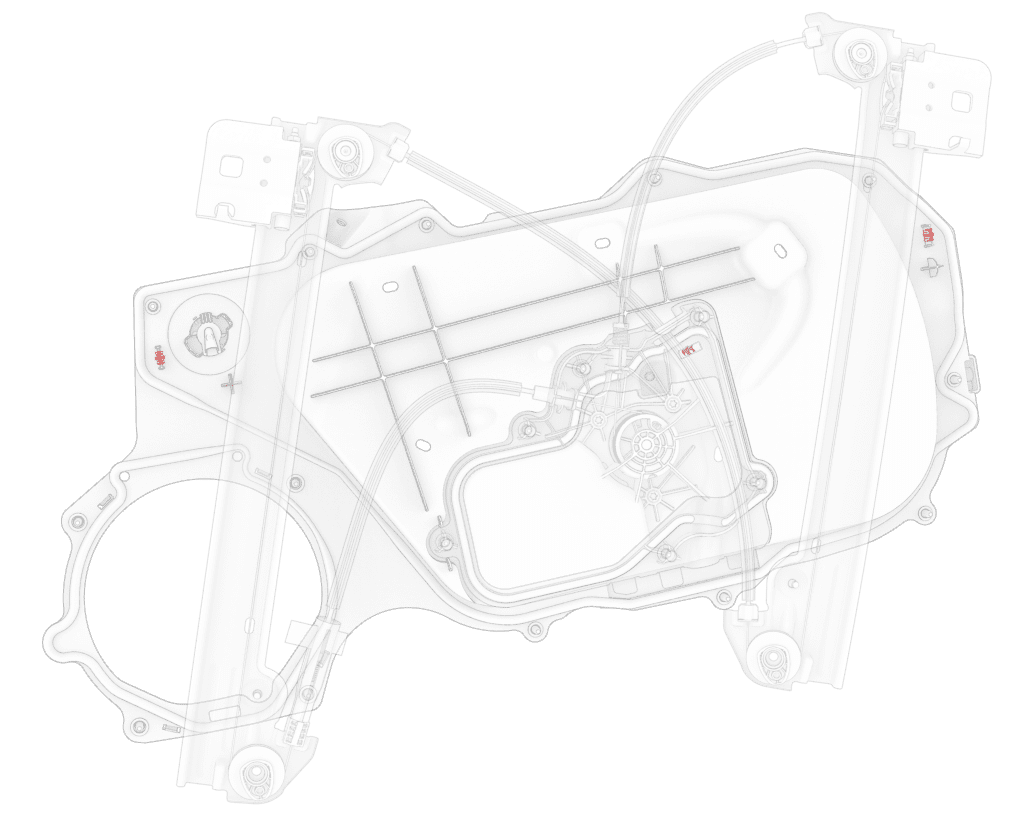

拆下将封闭板固定到车门和车窗调整器的夹子 (x3)，然后从车上拆下封闭板。
图 1. 图示为封闭板和车窗调整器，为清晰起见，隐藏了其他组件 注拆卸封闭板时，将电气线束穿过封闭板孔。
安装
安装程序与拆卸程序相反，以下各项除外：
警告

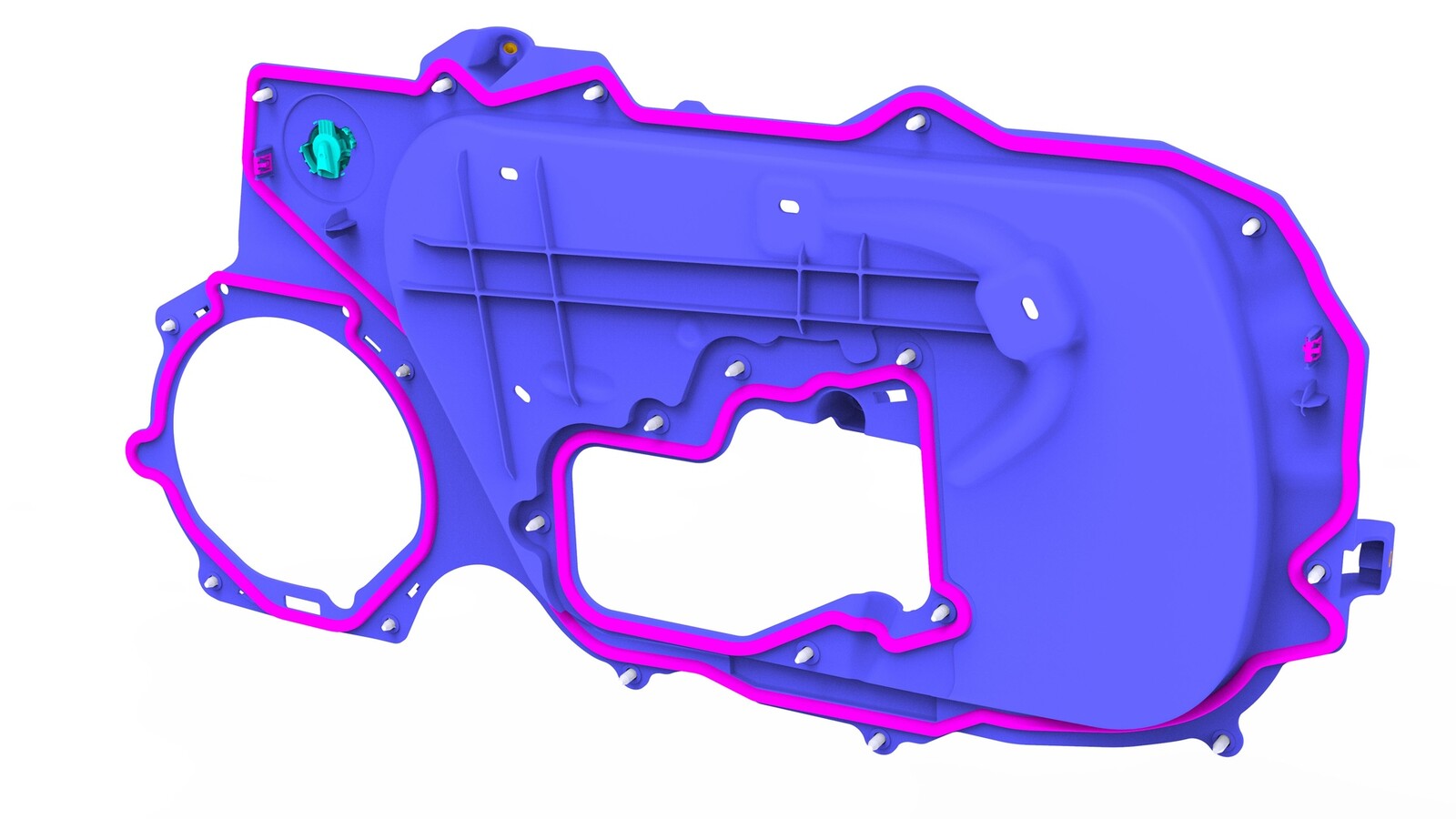

重复安装可能导致封闭板的车门支座孔遭到破坏。安装时，请先手动拧紧螺钉，以便降低破坏螺纹的风险。
- 在封闭板的支座孔遭到破坏的位置，安装螺纹铆钉。使用 7.5 毫米钻头钻孔，以备安装螺纹铆钉。
