USB 集线器 - 中控台 - 后部(拆卸和更换)
校正代码
21260602 0.18
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意:请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将通风装置固定到中控台通风口面板的螺钉(2 个) |
![]() 1.6 Nm (1.2 lbs-ft) |
|
重复使用 | |
| 将后中控台 USB 集线器固定到中控台通风口的螺钉(2 个) |
![]() 1.1 Nm (.8 lbs-ft) |
|
重复使用 |
拆卸
- 拆下中控台通风口面板。请参阅 盖板总成 - 后通风口 - 中控台(拆卸和更换)。
-

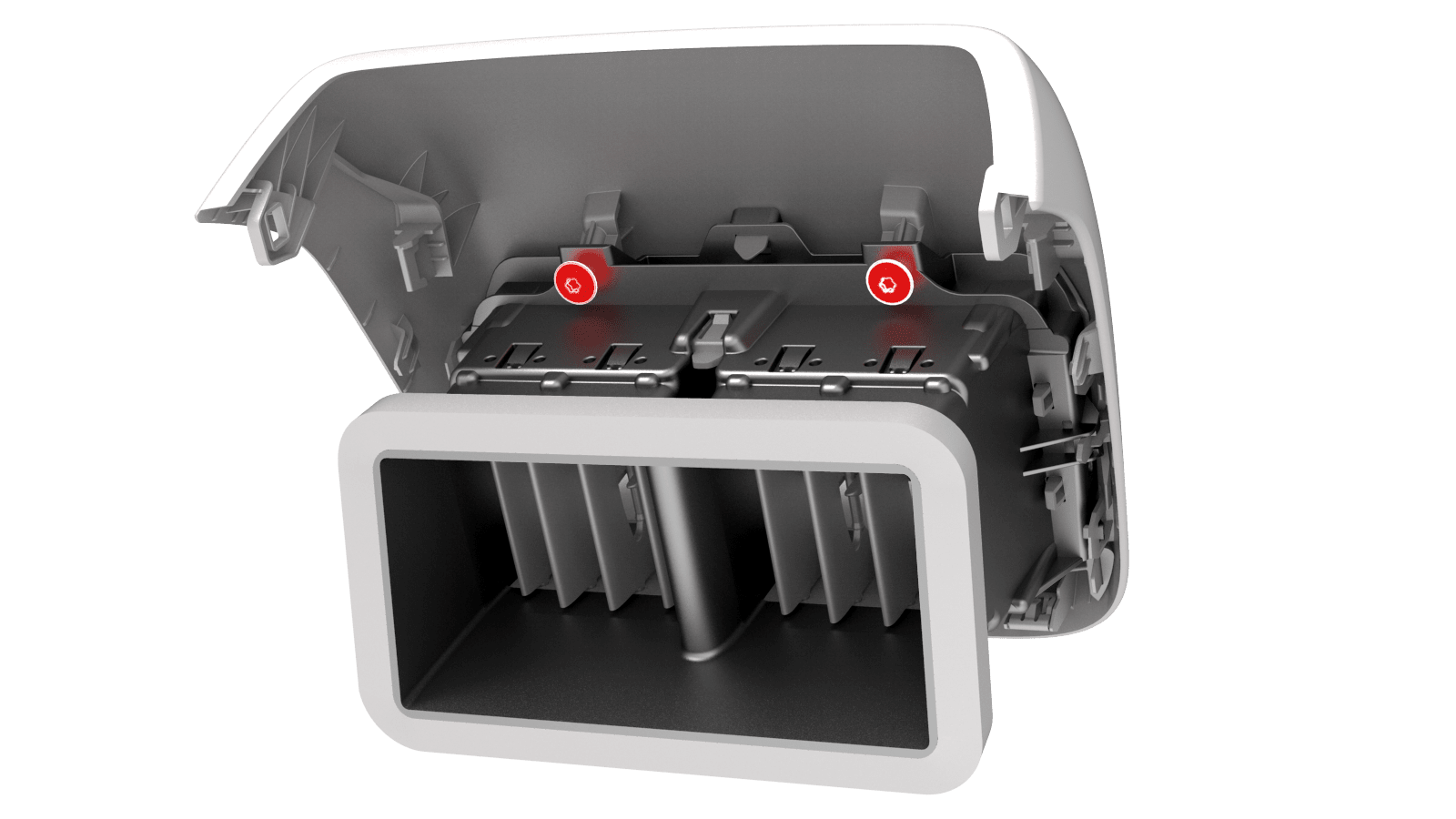

拆下将通风单元固定到中控台通风口面板的螺钉(2 个),然后将通风装置从面板上拆下。
TIp推荐使用以下工具
- Torx T20 钻头
-

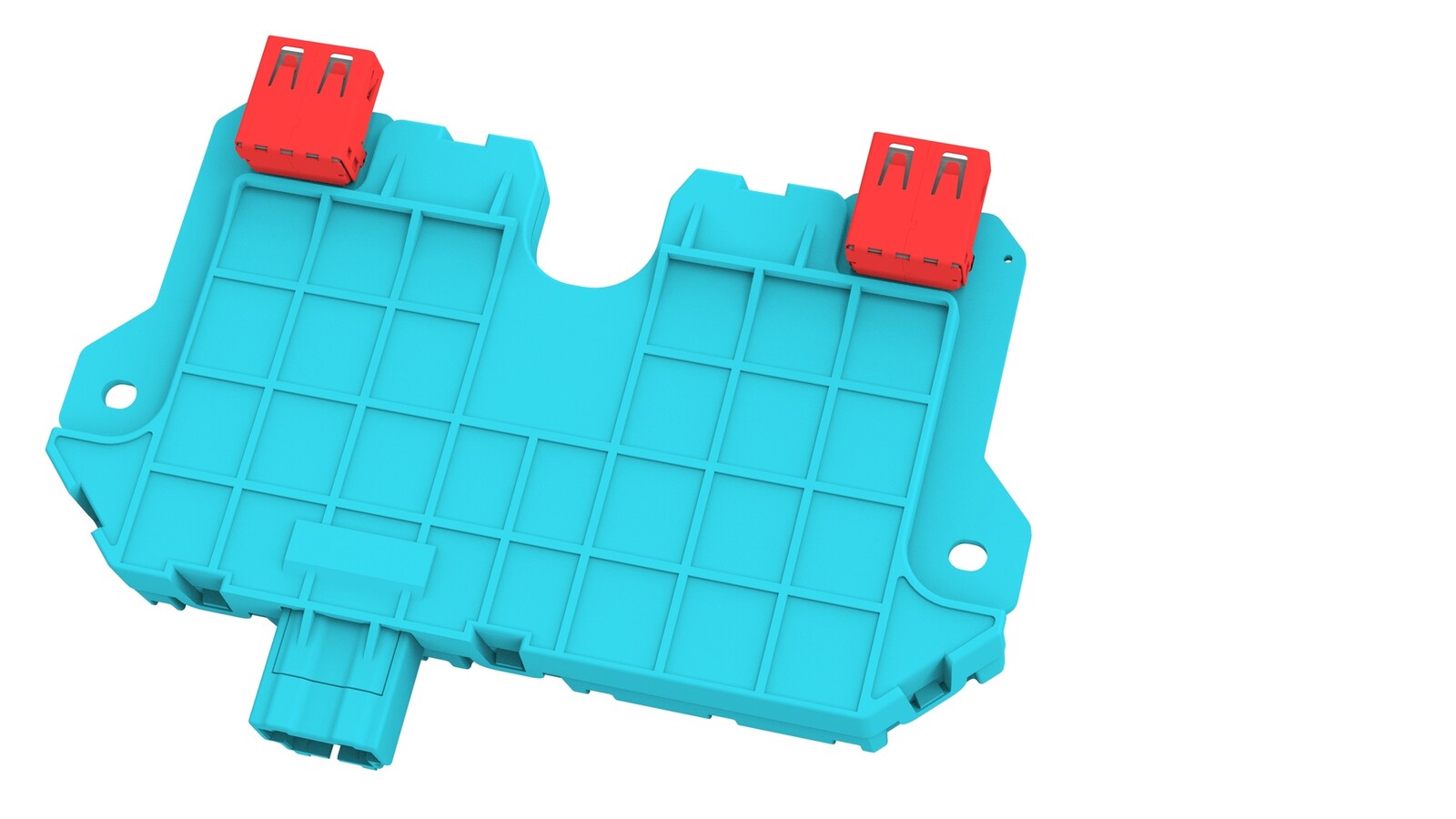

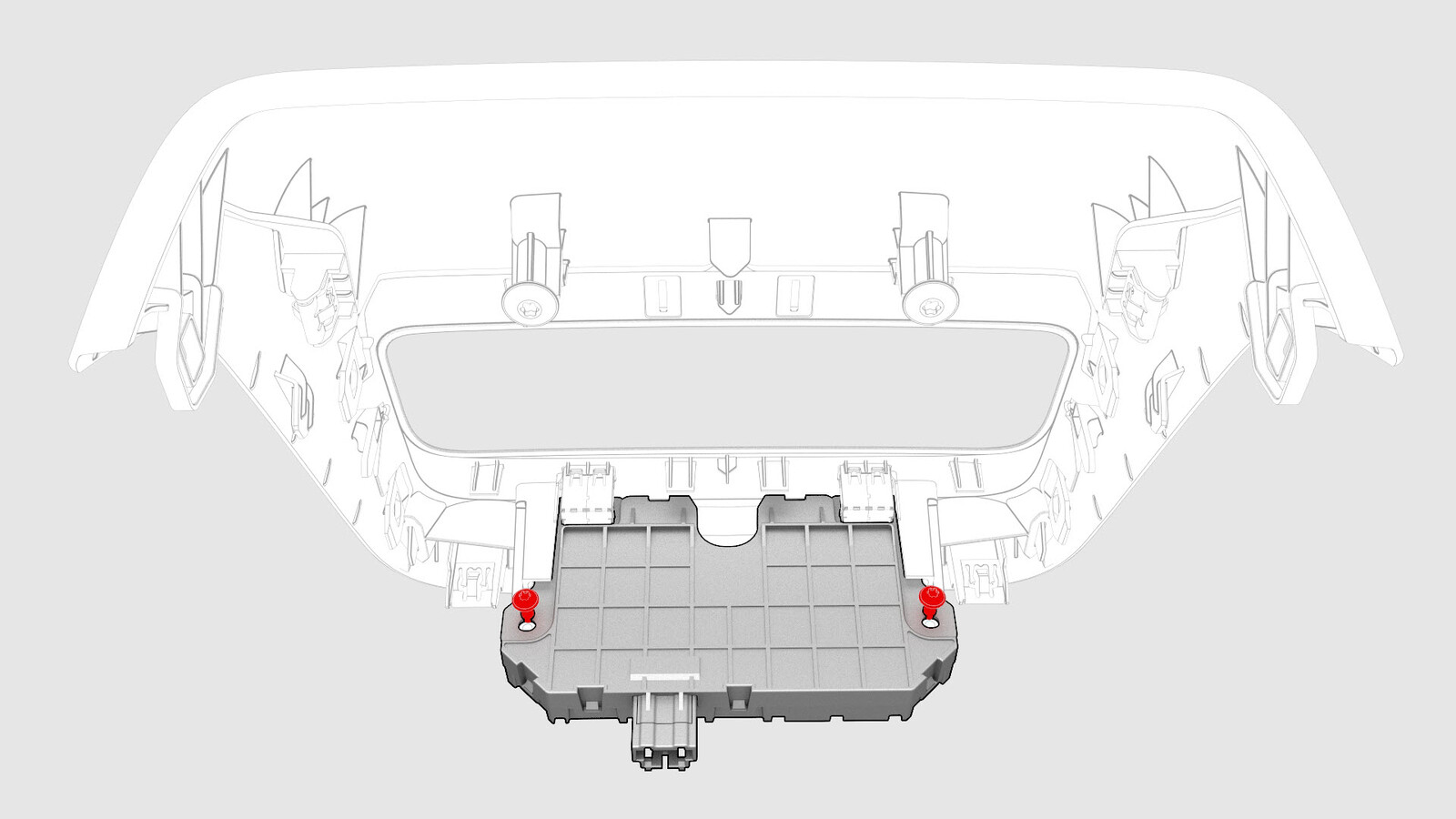

拆下将中控台后部 USB 集线器固定到中控台通风口的螺钉(2 个),然后将 USB 集线器从通风口上拆下。
TIp推荐使用以下工具
- 梅花 T10 批头
安装
-
将中控台后部 USB 集线器放置在后通风口面板上,然后安装将中控台后部 USB 集线器固定到中控台通风口的螺钉(2 个)。
1.1 Nm (.8 lbs-ft)TIp推荐使用以下工具- 梅花 T10 批头
-
安装将通风单元固定到中控台通风口面板的螺钉(2 个)。
1.6 Nm (1.2 lbs-ft)TIp推荐使用以下工具- Torx T20 钻头
- 安装中控台通风口面板。请参阅 盖板总成 - 后通风口 - 中控台(拆卸和更换)。
