冷却器（带加热泵款）（拆卸和更换）

校正代码 18401602 1.02 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2024 年 3 月 10 日：重新组织了程序并更新了例行程序。
  • 2023 年 4 月 4 日：更新了空调机油规格中要用于液体和容量的空调机油类型。
设备：
  • 1065131-00-A 电池冷却液排放和加注套件
警告
This procedure is a DRAFT. Although it has been validated, Warnings and Cautions might be missing. Follow safety requirements and use extreme caution when working on or near High Voltage systems and components.
注
This procedure requires the A/C Refrigerant (Recovery and Recharge) procedure to be performed. If not already automatically added to the Service Visit, add correction code 18200102 as a separate correction within the same activity to the Service Visit.

拆卸

  1. 设置空调机。
  2. 打开左侧前车门，降下左侧前车窗。
  3. 举升并支撑车辆
  4. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  5. 启用“维护模式”。请参阅 维护模式。
  6. 在触摸屏上，点击Service Mode > Thermal > Refrigerant System > Start Thermal Fill Drain (Coolant & Refrigerant)，选择Run，然后等待例行程序完成。
  7. 断开 12V 电源/低压电源请参阅 12V/低压电源（断开和连接）。
  8. 拆卸前流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  9. 回收空调制冷剂。请参阅 空调制冷剂（回收和重新加注）。
  10. 在车辆前部下方放置一个液体收集器。

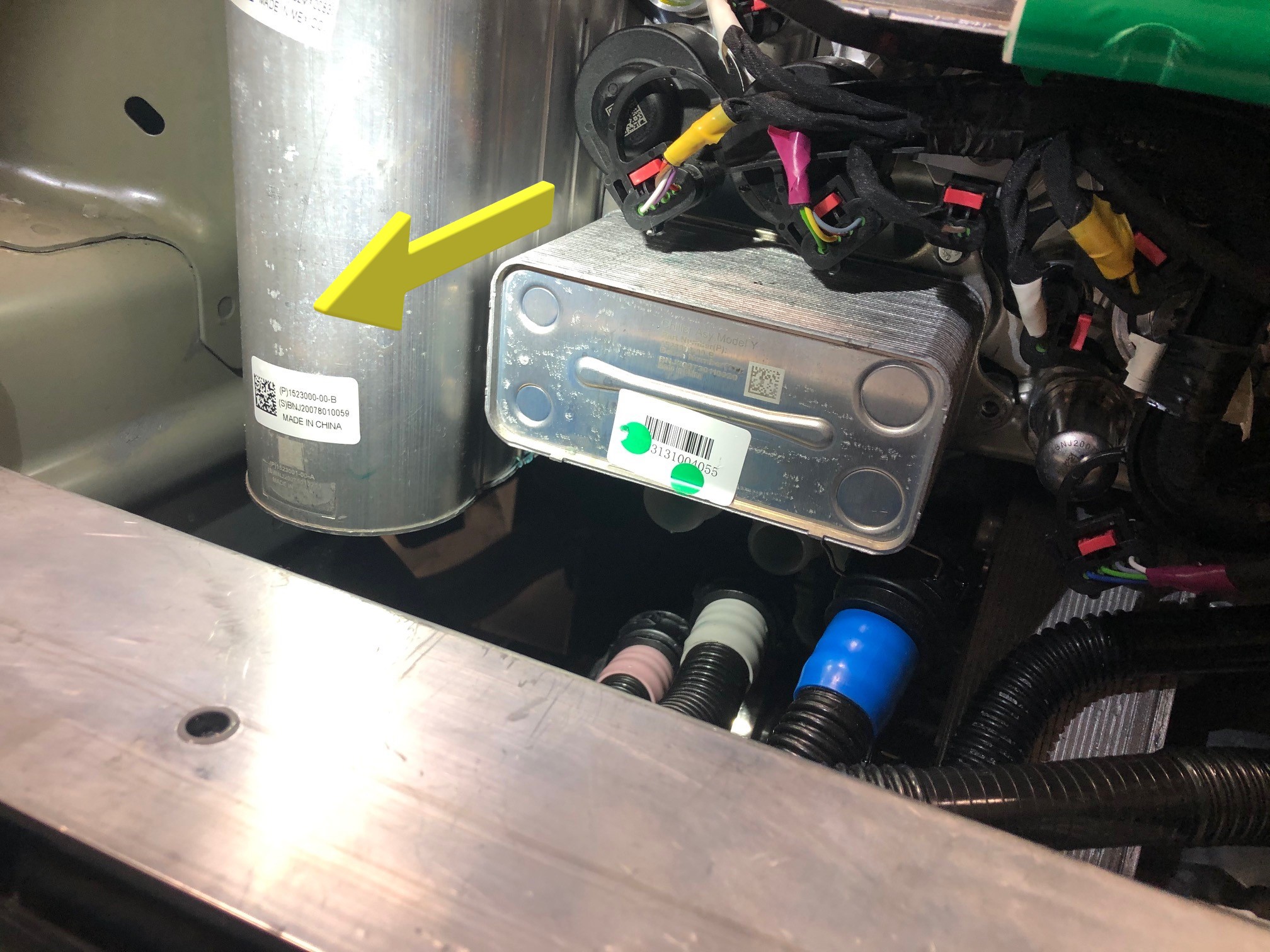

  11. 使用电池冷却液排放和加注套件排空冷却液罐中的冷却液。
    注
    将排空软管放置在冷却液罐左前角，以便排出尽可能多的冷却液。

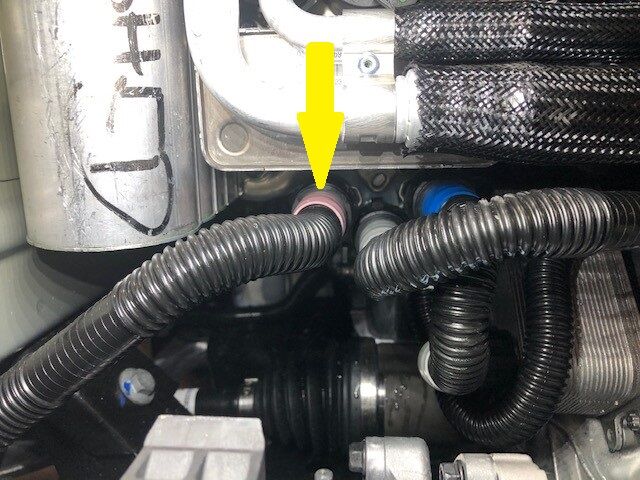

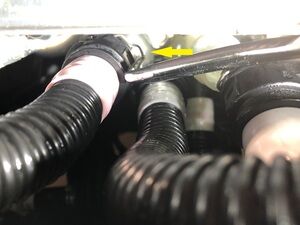

  12. 将动力总成旁路软管从超级歧管上断开。
    注
    冷却液储液罐将会排空。

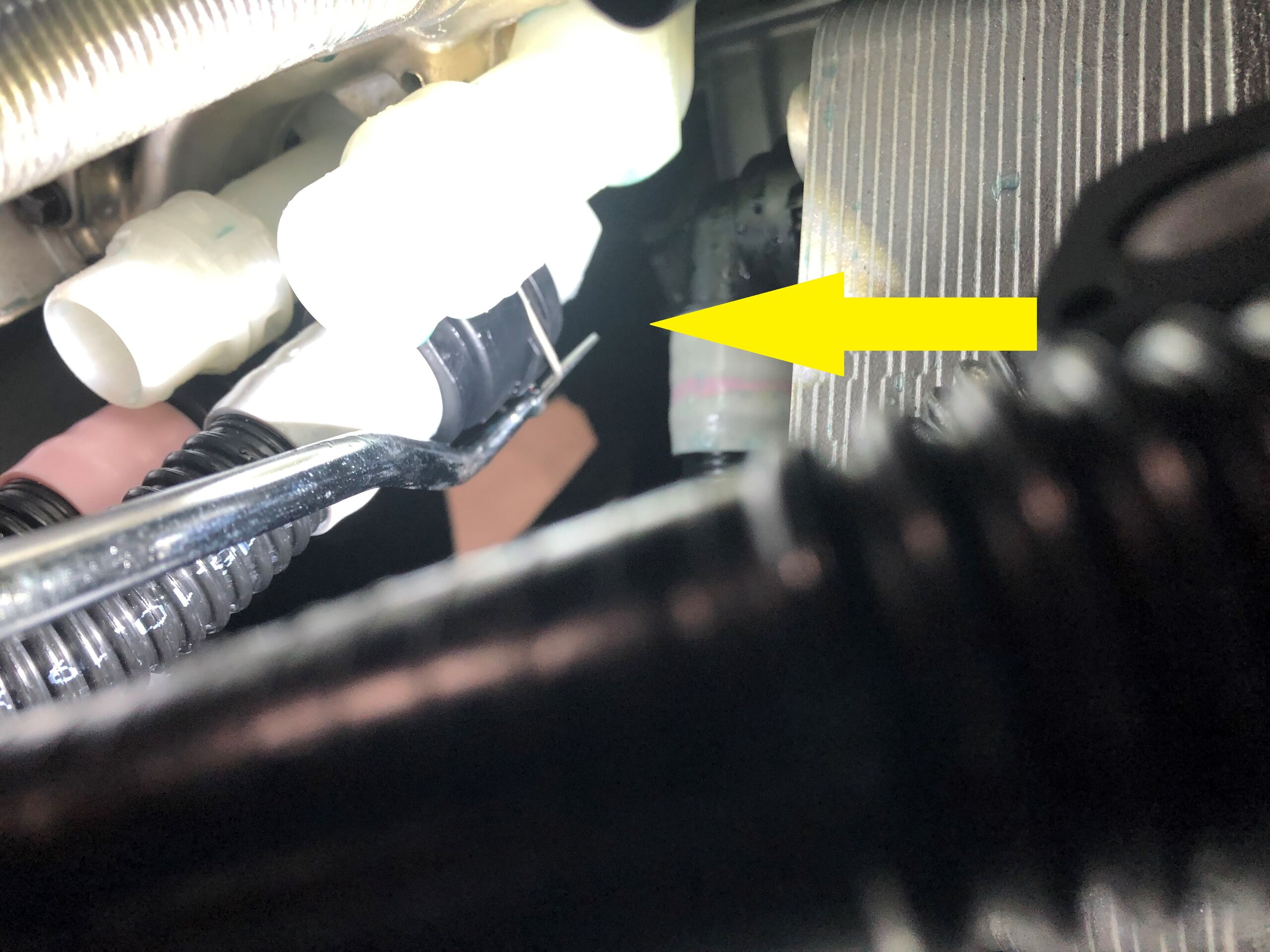

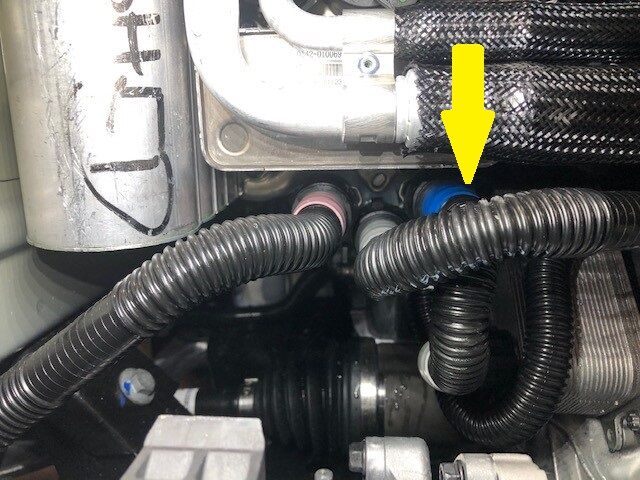

  13. 将散热器出口软管从超级歧管上断开。

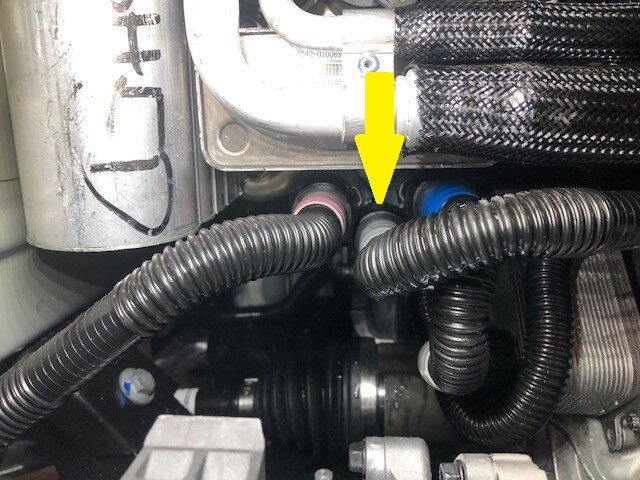

  14. 将散热器入口软管从超级歧管上断开。

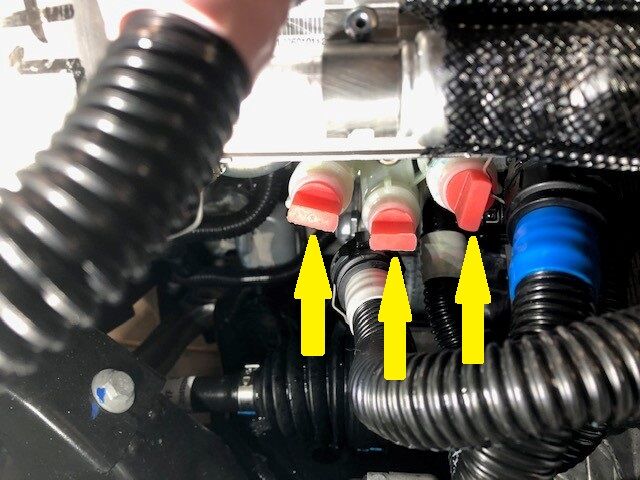

  15. 向超级歧管前部的冷却液端口上分别安装三个外螺纹接头。
  16. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    提示
    推荐使用以下工具
    • 13 mm 套筒
  17. 将超级歧管至压缩机空调管路从超级歧管上拆下，然后用 S 型钩将其挂在前备箱储物单元支撑梁上。
    注
    小心地挂起管路，避免机油滴出。
  18. 松开连接器锁，然后断开膨胀阀冷却器上的电气连接器。
    警告
    DO NOT push down on the red locking tab. Pull the tab away from the connector until the connector is unlocked, and then continue pulling the main body of the connector to fully disconnect it.

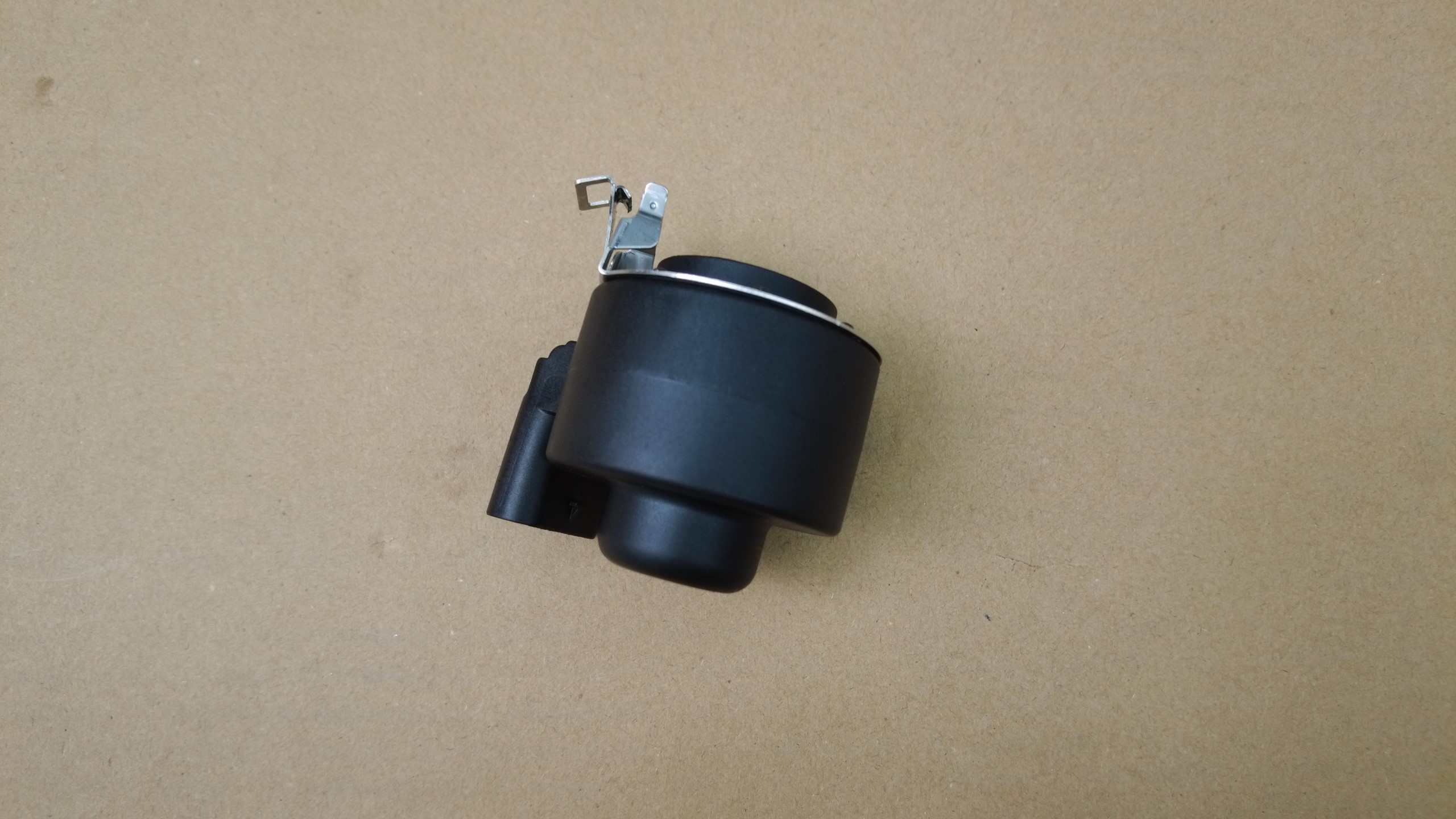

  19. 使用尖凿将锁片向下拉动，再朝车头方向拉动以拆下膨胀阀线圈。

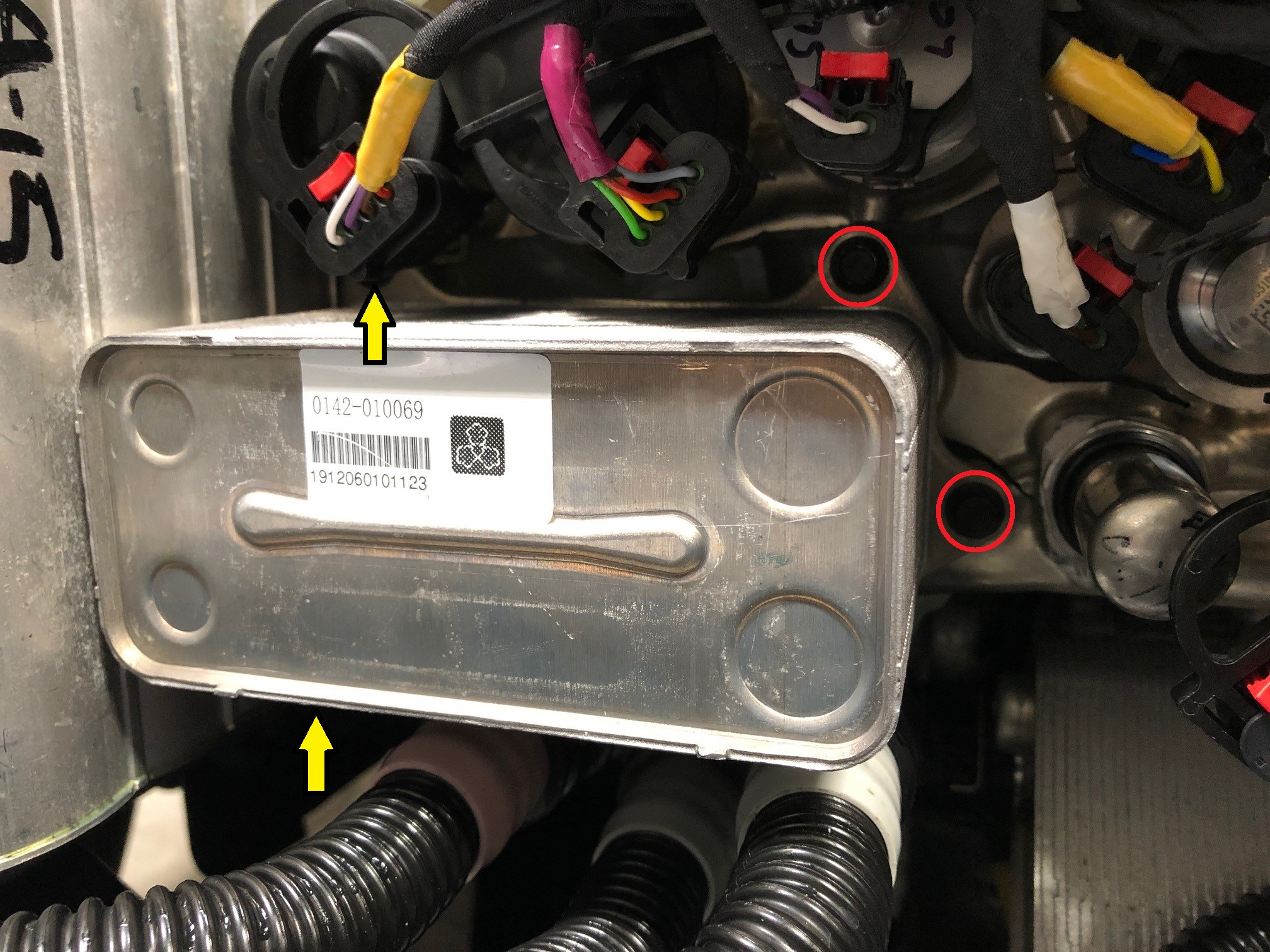

  20. 拆下将冷却器固定到超级歧管的螺栓（4 个）。
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  21. 稍稍松开冷却器右侧，等待冷却液排出。
  22. 将冷却器从车辆上拆下。

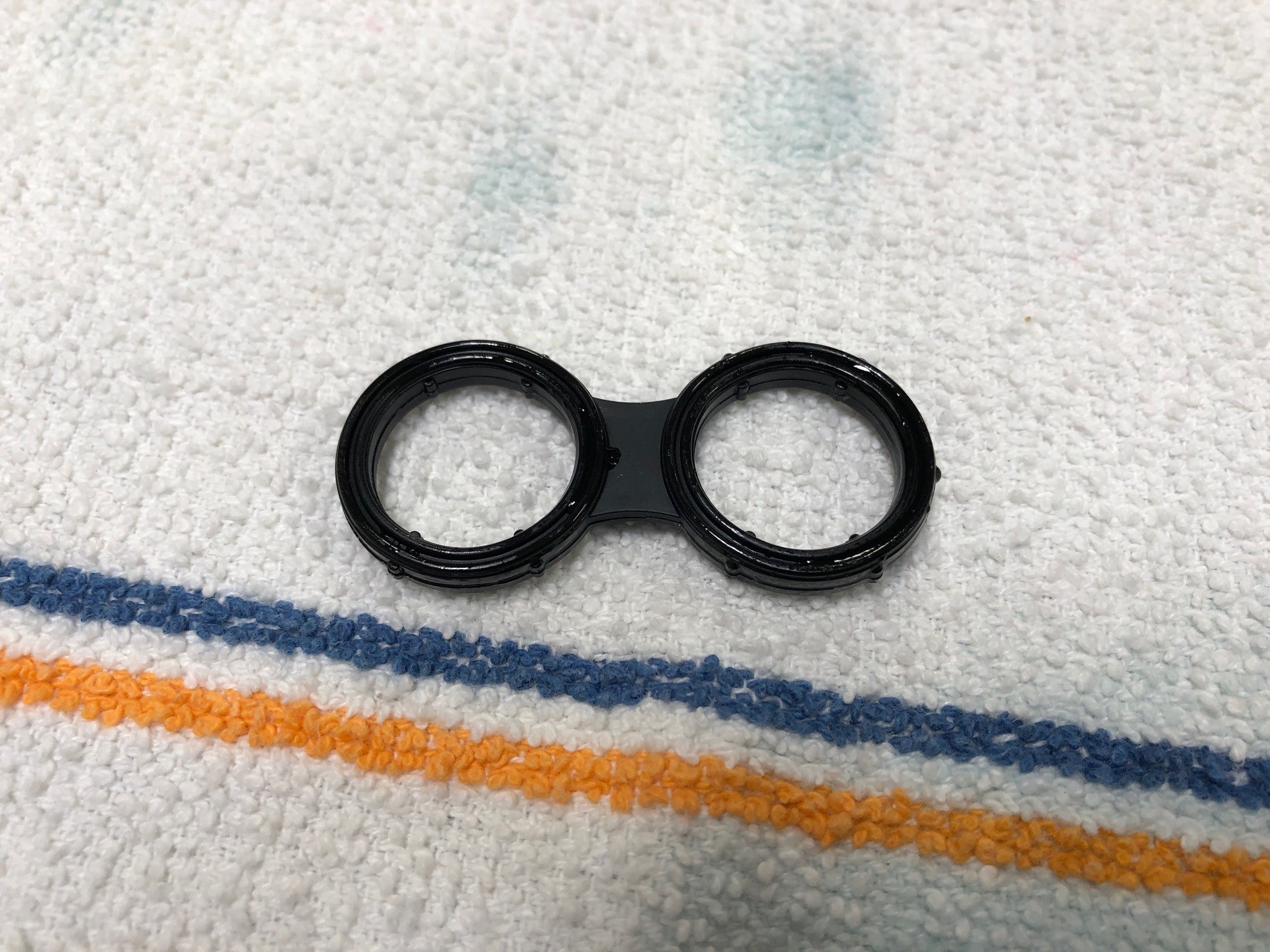

  23. 将冷却器垫片从超级歧管上拆下并弃置。

安装

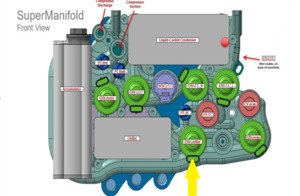

  1. 将新的冷却器垫片 (1551724-00-A) 安装到超级歧管上。
  2. 使用适当的空调机油润滑 EXV 螺纹和 O 型环。请参阅 液体和容量了解空调机油规格。然后将膨胀阀手动预拧到超级歧管上。

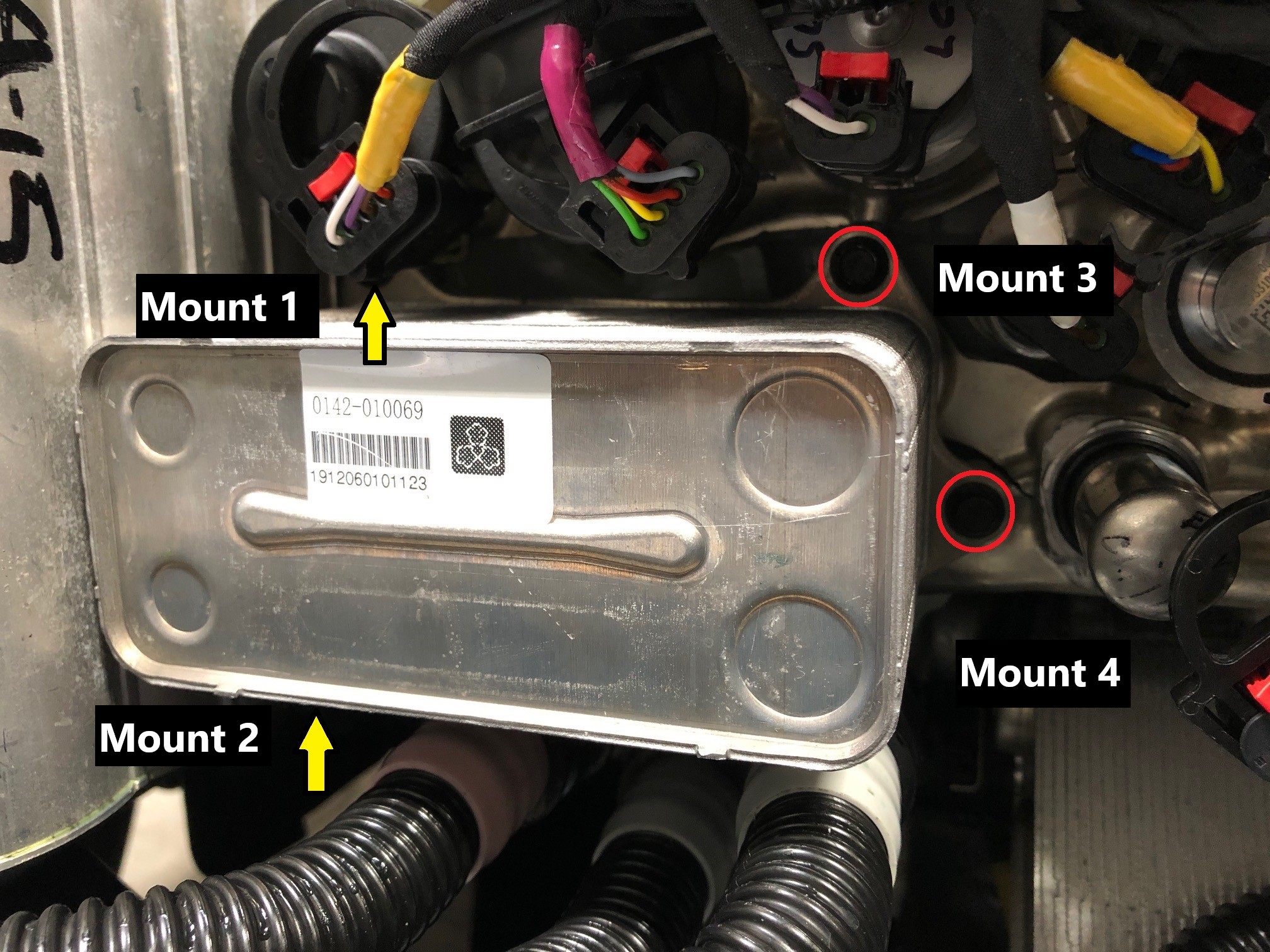

  3. 紧固将冷却器固定到超级歧管的螺栓（4 个）。按照以下图例所示顺序紧固 4 个螺栓。
    8 Nm (5.9 lbs-ft)
    提示
    推荐使用以下工具
    • 8 mm 套筒扳手
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  4. 安装膨胀阀冷却器线圈。
    注
    将连接器总成上的锁片与膨胀阀上的凹口对齐。
    注
    执行推拉推测试，确保线圈完全就位。
  5. 连接膨胀阀冷却器连接器。
  6. 在超级歧管至压缩机空调管路上的超级歧管一侧安装新的密封垫圈，然后用少量的适当空调机油润滑垫圈。请参阅 液体和容量了解空调机油规格。
  7. 将超级歧管至压缩机空调管路放置在超级歧管上，然后手动拧紧将空调管路固定到超级歧管的螺栓。
  8. 紧固将空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
  9. 将散热器出口软管安装到超级歧管。
    注
    Perform a push-pull-push test to make sure the hose is fully seated. Do not wiggle the hose at the connection.
  10. 将散热器进口软管安装到超级歧管。
    注
    Perform a push-pull-push test to make sure the hose is fully seated. Do not wiggle the hose at the connection.
  11. 将动力总成旁路软管安装到超级歧管。
    注
    Perform a push-pull-push test to make sure the hose is fully seated. Do not wiggle the hose at the connection.
  12. 执行冷却液真空重新加注。请参阅冷却系统（真空再加注）。
  13. 取走车辆下方的液体收集器。
  14. 安装前部流线型护板。请参阅 面板 - 流线型护板 - 前（拆卸和更换）。
  15. 执行真空泄漏测试，然后重新加注空调制冷剂。请参阅 空调制冷剂（回收和重新加注）。
  16. 连接 12V/低压电源。请参阅 12V/低压电源（断开和连接）。
  17. 解锁车辆网关。请参阅 网关（解锁）。
  18. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Thermal > Stop Thermal Fill Drain，然后等待例行程序完成。
  19. 点击Coolant System > Coolant Purge > Run，例行程序完成后立即关闭页面。
  20. 检查冷却液液位，确保液位处于 "Max" 线处。
  21. 点击Sensors and Valves > Run Heat Pump Commissioning > Run，例行程序完成后立即关闭页面。
  22. 点击Actions > Test Thermal Performance > Run，例行程序完成后立即关闭页面。
  23. 点击Actions > Test HVAC Performance > Run，例行程序完成后立即关闭页面。
  24. 退出“维护模式”。请参阅 维护模式。
  25. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  26. 升起 LH 前车窗并关闭 LH 前车门。
