中控台(拆卸和更换)

校正代码 15190102 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2023 年 7 月 21 日:添加了有关 Toolbox 安全相关操作的注意事项。
Informational PurposesAn informational icon, calling your attention
本程序中的一些 Toolbox 操作与车辆安全有关,只能由 Tesla 员工或获准执行 Toolbox 安全相关操作的第三方执行。要了解更多信息,请参阅用户账户下拉菜单中的“服务订阅常见问题解答”。

安装

  1. 在协助下,按照以下顺序将中控台安装到车辆上:
    1. 将中控台前部向下倾斜。
    2. 将中控台向车辆前部滑入。
    3. 将中控台后部向下倾斜,直至入位。
  2. 打开中控台旋转盖。
  3. 连接中控台后部的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正确安装连接器。继续此程序前,先执行推拉测试。
  4. 重新连接 12V 电源。请参阅12V/低压电源(断开和连接)
  5. 将装有 Toolbox 3 的笔记本电脑与车辆相连。
  6. 使用 Toolbox,在搜索字段中输入“VCSEC”。
    Informational PurposesAn informational icon, calling your attention
    如果尚未选择 “Actions”,请确保选择该项。
  7. 在 Toolbox 中,点击 “PING-TP_VCSECSearch for routine in ToolboxSecurity Controller Communication Check” 旁边的 "Play" 按钮,然后选择Run
  8. 更新车辆固件。请参阅软件更新
  9. 在 Toolbox 中,点击 “PROC_VCSEC_X_PROVISIONINGSearch for routine in ToolboxVCSEC Provisioning” 旁边的 "Play" 按钮,然后选择Run
  10. 在 Toolbox 中,点击 TEST-SELF_VCSEC_X_ENDPOINT-COMMSearch for routine in ToolboxBLE Endpoint Communication Check 旁边的 "Play" 按钮,然后选择Run
  11. 将 NFC 卡放置在中控台上的杯托后面。
    Informational PurposesAn informational icon, calling your attention
    配对时,需要 2 张 NFC 卡:2 张尚未编程的 NFC 卡,或 1 张尚未编程的 NFC 卡和 1 张已编程的 NFC 卡。
  12. 在 Toolbox 中,点击 "PROC_VCSEC_C_PAIR-NFC-CARD-V2Search for routine in ToolboxNFC Key Card PairLow Voltage / Keys - Pair Key" 旁边的 "Play" 按钮,然后选择Run
  13. 使用 Toolbox,输入将要与车辆配对的 NFC 卡数量,然后选择Submit
  14. 检查已编程 NFC 卡是否工作。
  15. 使用 Toolbox,在搜索字段中输入“IMMOBILIZER”。
  16. 在 Toolbox 中,点击 “PROC_DI_X_PAIR-IMMOBILIZER-AND-VEHICLE-ODOMETERSearch for routine in ToolboxSecure pairing (immobilizer pairing) between the Security Controller and Drive Interface and Vehicle Odometer Pairing to UIhv / Rear Drive Inverter Replacement - Immobilizer/ODO Pairinghv / Rear Drive Unit Replacement - Pair Immobilizer and Vehicle Odometer” 旁边的 "Play" 按钮,然后选择Run
  17. 在 Toolbox 中,在搜索字段中输入 “ODOMETER”。
  18. 在 Toolbox 中,点击 "PROC-DID_DI_VEHICLE-ODOMETERSearch for routine in ToolboxFactory DI Odometer Initialization” 旁边的 "Play" 按钮,然后选择Run
  19. 在 Toolbox 中,在搜索字段中输入 “RESET_DI”。
  20. 在 Toolbox 中,点击 “TEST-RESET_DISearch for routine in ToolboxReset DI” 旁边的 "Play" 按钮,然后选择Run
  21. 断开笔记本电脑与车辆的连接。
  22. 安装将中控台右后部固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
  23. 安装将中控台左后部固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
  24. 安装中控台后下方面板。请参阅面板 - 下后部 - 中控台(拆卸和更换)

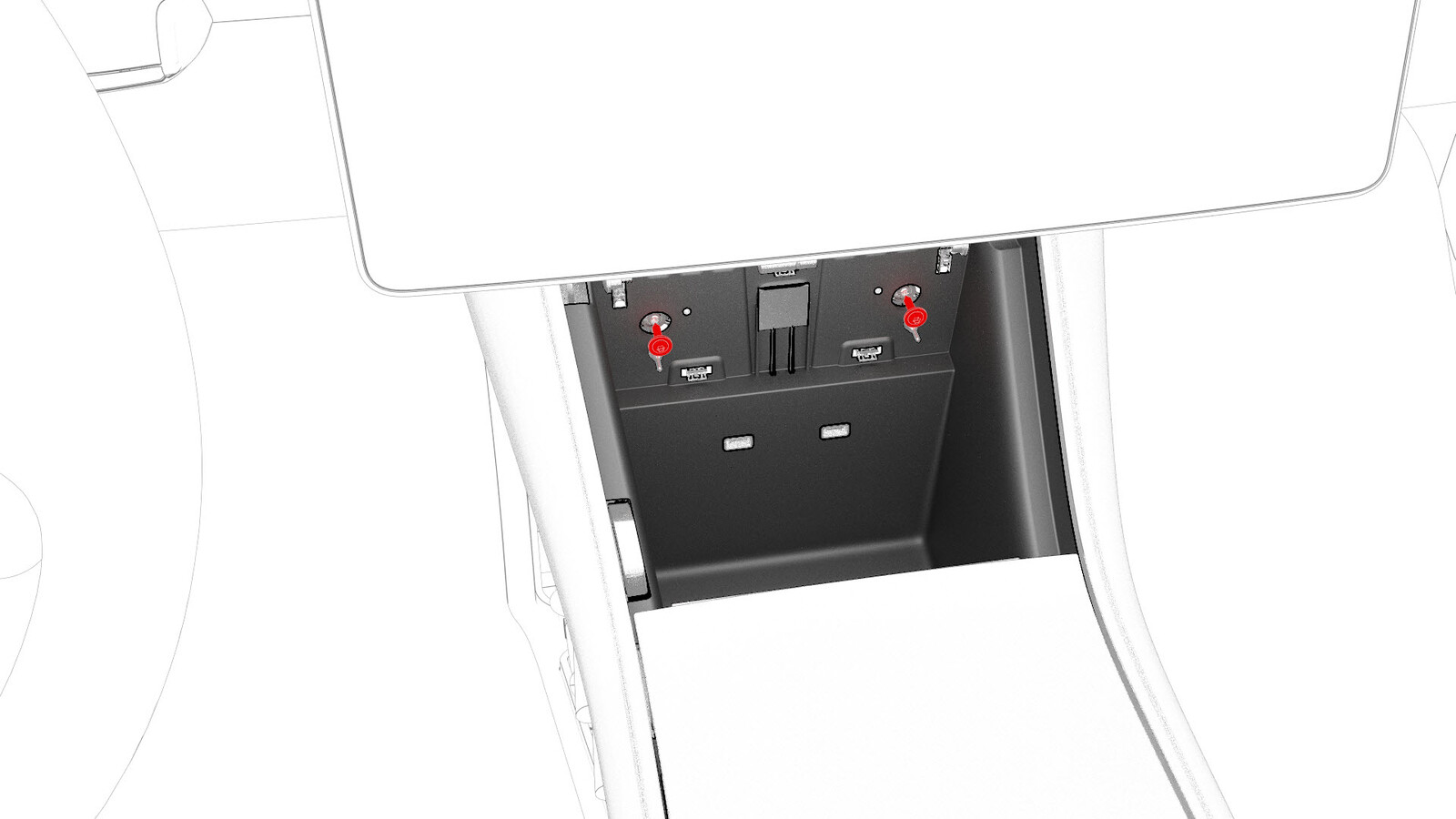

  25. 安装将中控台前部固定到车身的螺栓。
    1.7 Nm (1.3 lbs-ft)
  26. 安装手机托盘。请参阅手机托盘 - 中控台(拆卸和更换)
  27. 连接中控台右前侧的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    确保正确安装连接器。继续此程序前,先执行推拉测试。
  28. 安装将中控台右前部固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
  29. 安装中控台右侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  30. 安装副驾位脚垫。
  31. 安装将中控台左前部固定到车身的螺栓。
    7 Nm (5.2 lbs-ft)
  32. 安装中控台左侧面板处地毯。请参阅侧板 - 中控台 - LH(拆卸和更换)
  33. 安装驾驶位脚垫。
  34. 安装前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  35. 安装第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  36. 按需将客户物品重新放置在中控台中。
