灯 - 转向信号/雾 - 前 - LH（拆卸和更换）

校正代码 17404002 0.36 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 灯 - 转向信号/雾 - 前 - LH（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前转向灯/雾灯固定到前饰板的螺栓
2.8 Nm (2.1 lbs-ft)
  • 梅花 T25 套筒
  • 4 英寸加长件
重复使用

拆卸

  1. 拆下 LH 前车轮。请参阅轮毂总成（拆卸和安装）。

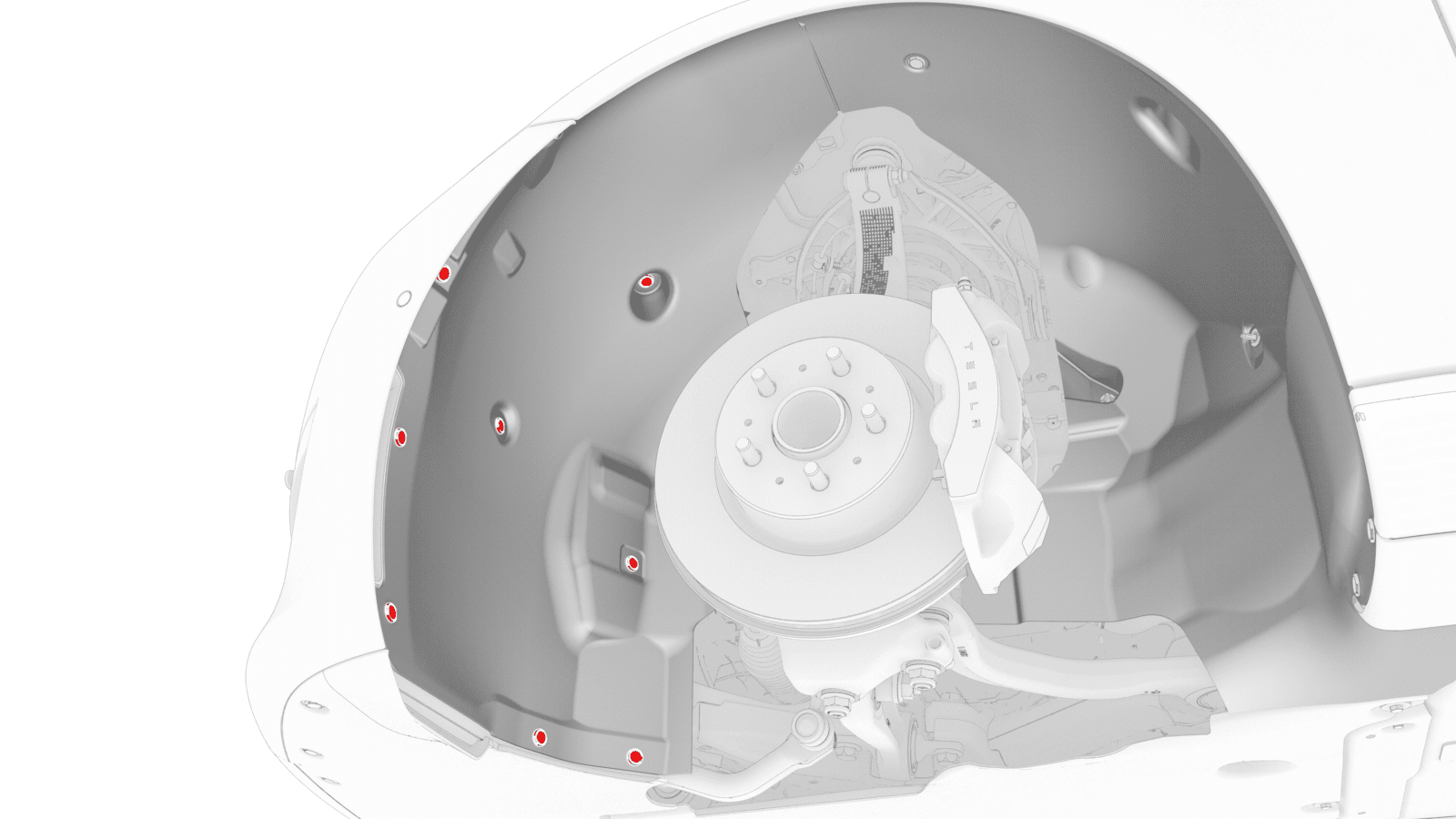

  2. 松开将 LH 前轮拱内衬的前部固定到车辆的夹子 (x9)，然后将内衬放置一旁，以便执行以下步骤。

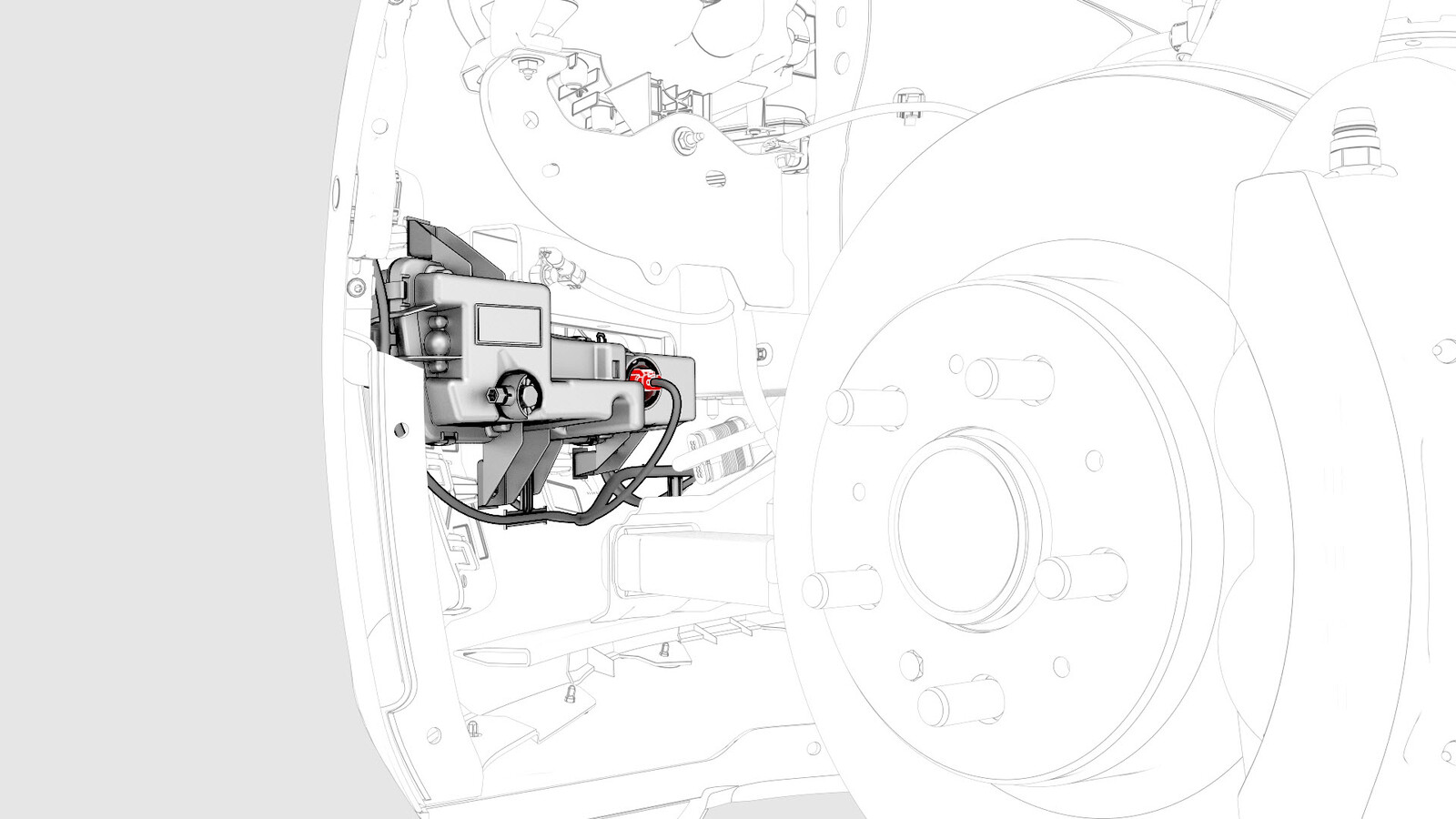

  3. 断开电气连接器和 LH 前转向信号灯/雾灯。

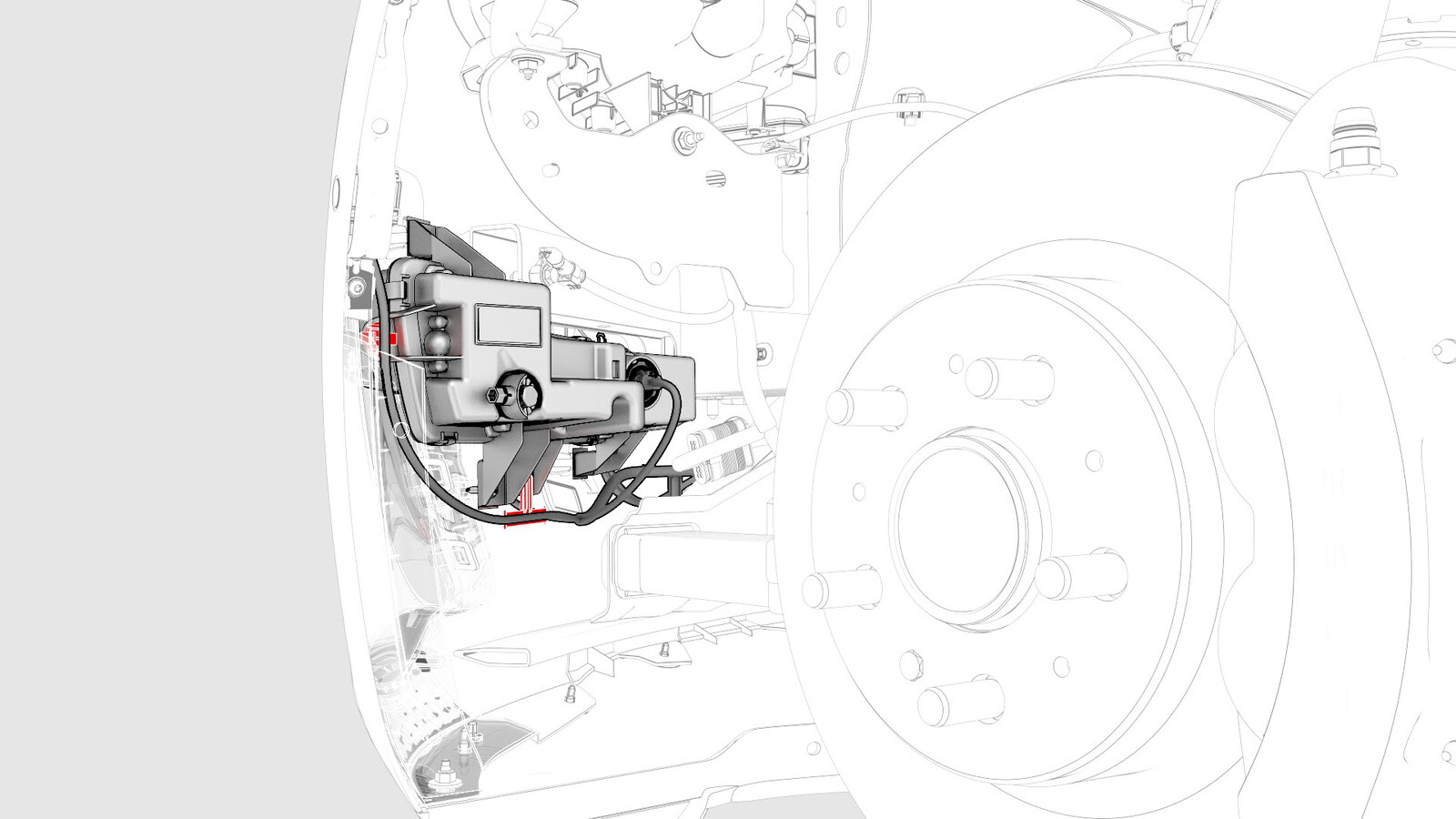

  4. 松开将饰板电气线束固定到 LH 前转向信号灯/雾灯的夹子。

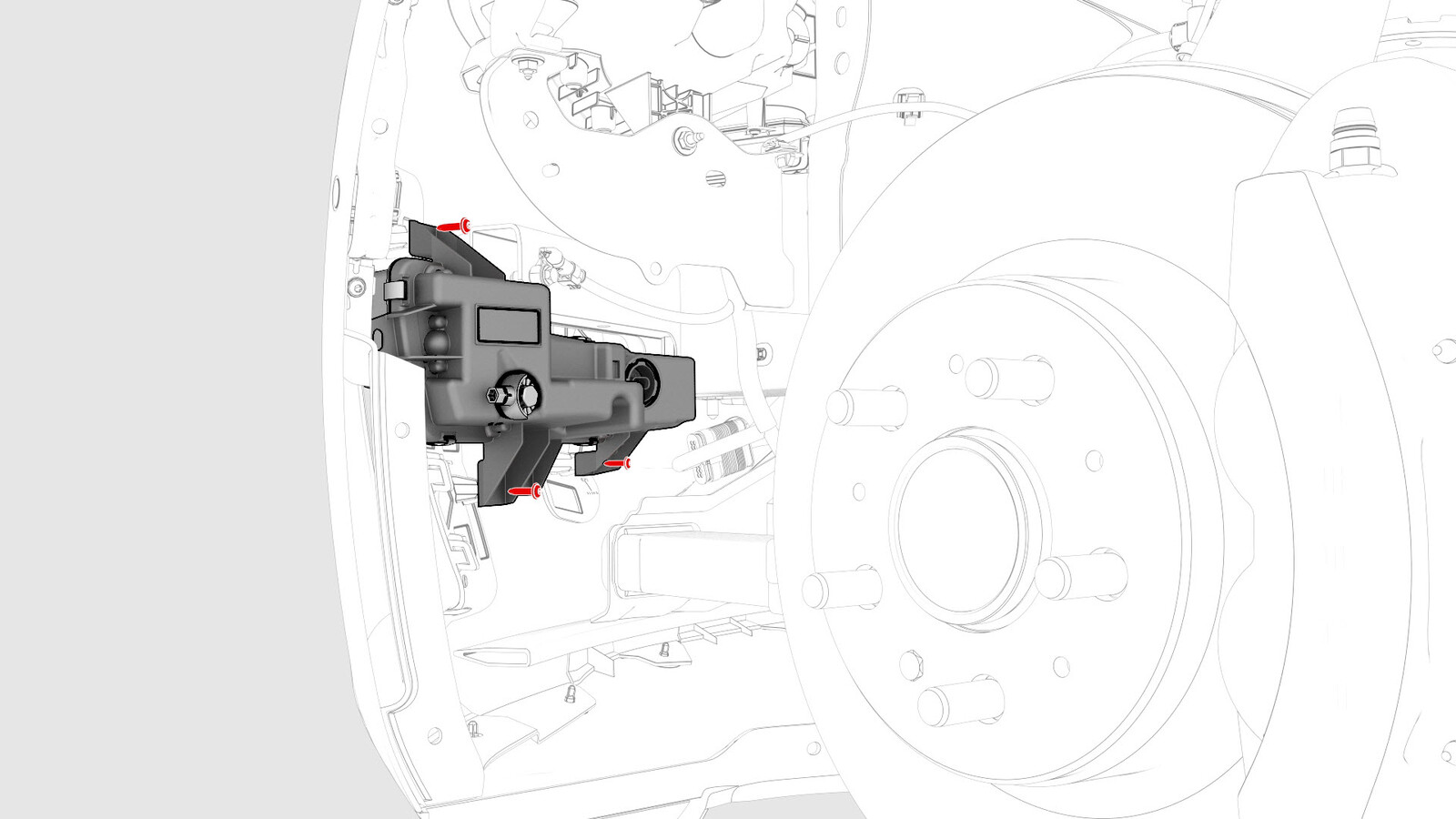

  5. 拆下螺钉，然后松开将 LH 前转向信号灯/雾灯固定到前饰板的锁片。
    2.8 Nm (2.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    推荐使用以下工具：
    • 梅花 T25 套筒
    • 4 英寸加长件

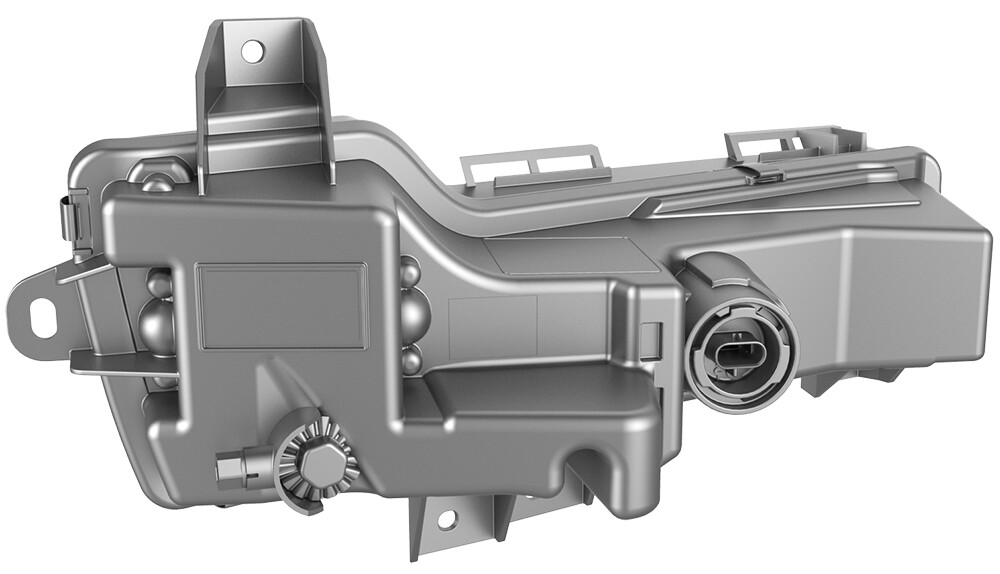

  6. 从车上拆下 LH 前转向信号灯/雾灯。

安装

安装程序与拆卸程序相反。

重新安装所有组件后，调节前雾灯至规格范围。请参阅灯 - 雾 - 前（调整）。
