管路 - 制冷剂 - 高/低压（不带加热泵款）（拆卸和更换）

校正代码 18204802 1.68 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 回收空调制冷剂。请参阅空调制冷剂（回收和重新加注）。
    注
    继续此程序前完全回收制冷剂。
  2. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  3. 拆下前饰板裙板。请参阅裙板 - 前保险杠饰板（拆卸和更换）。
  4. 拆下将空调吸入管路固定到冷凝器风扇模块的螺母，然后拆下管路。

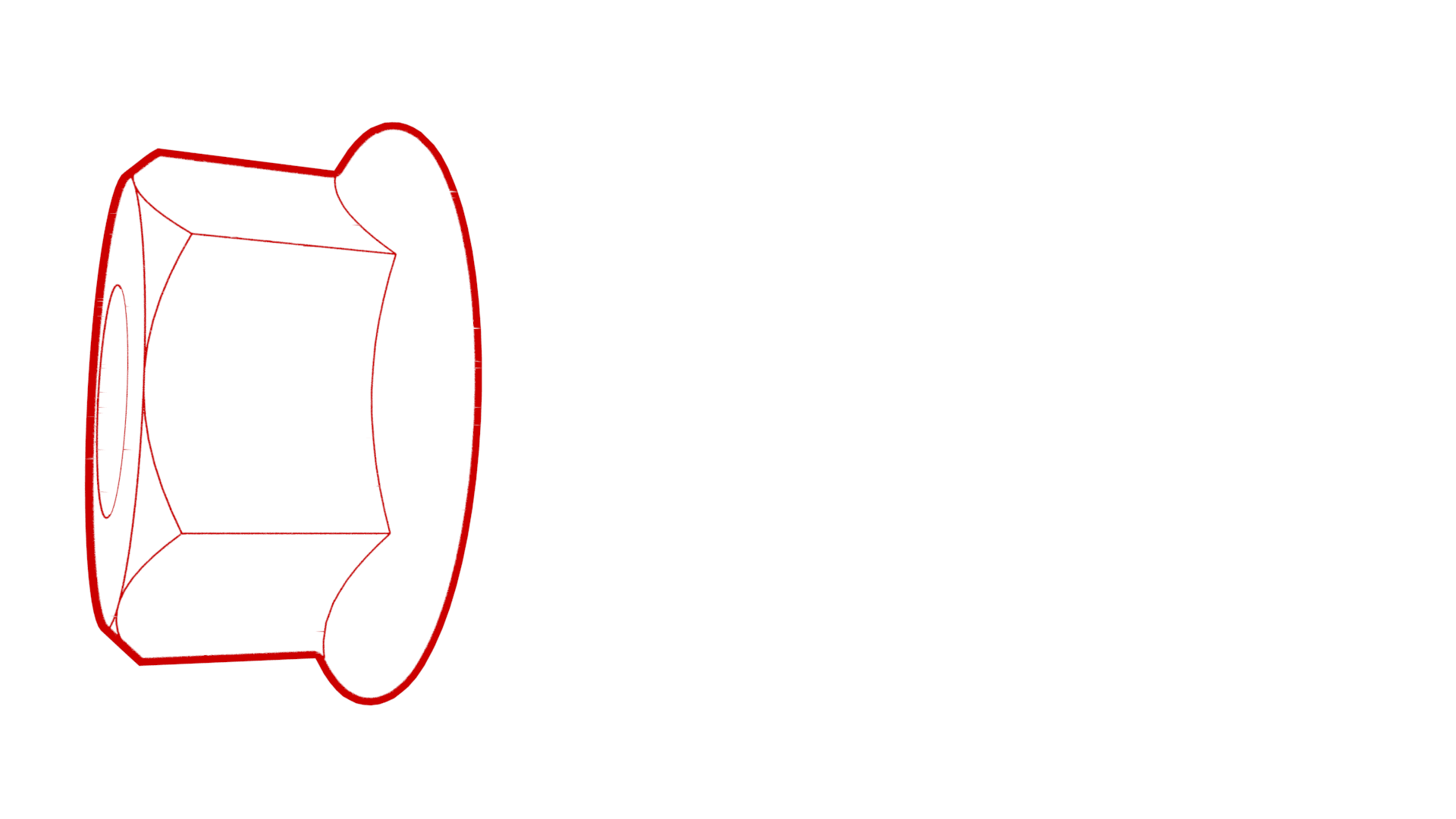

    22 Nm (16.2 lbs-ft)

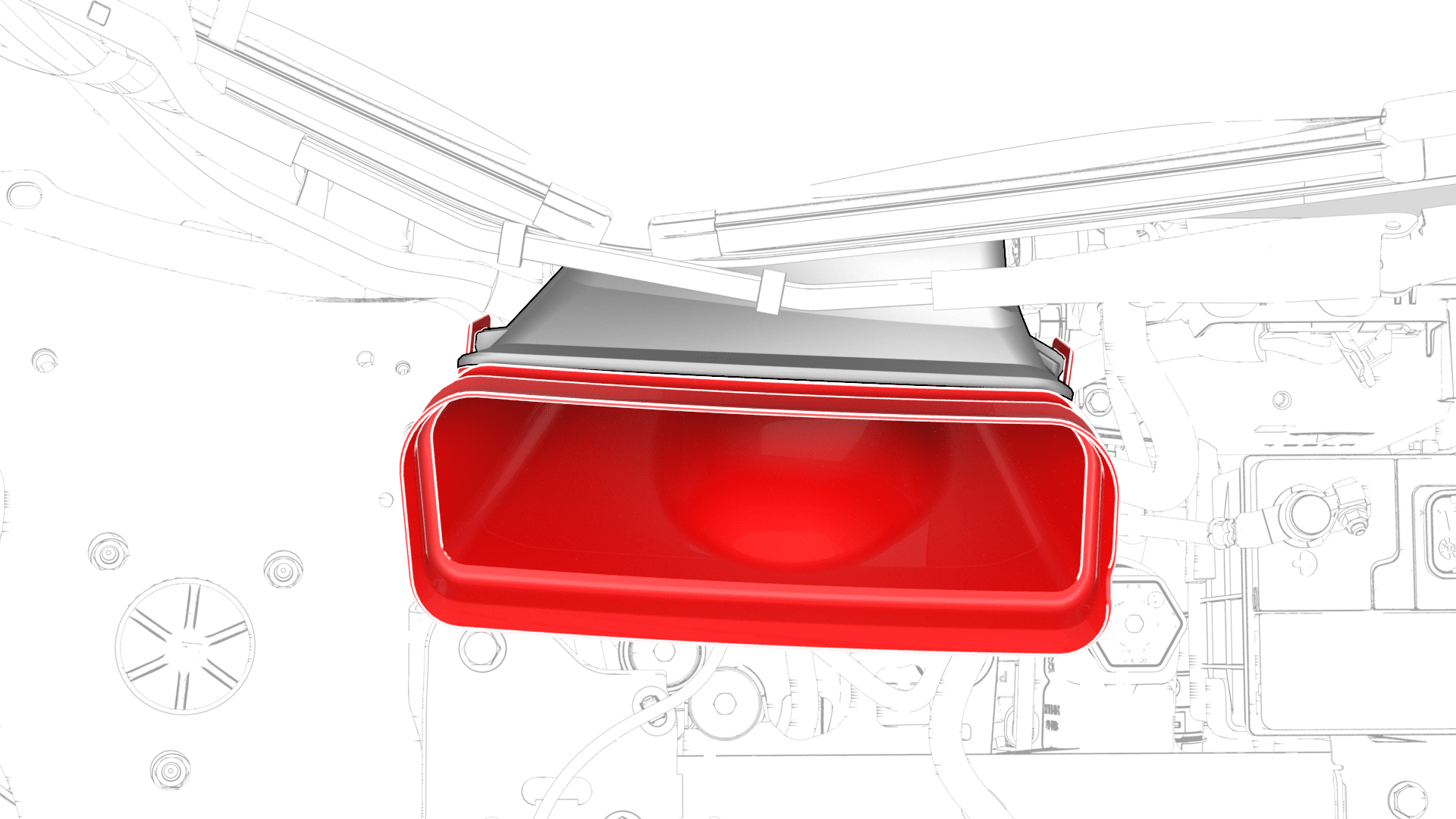

  5. 松开将外侧气室固定到内侧气室的夹子，然后拆下外侧气室。

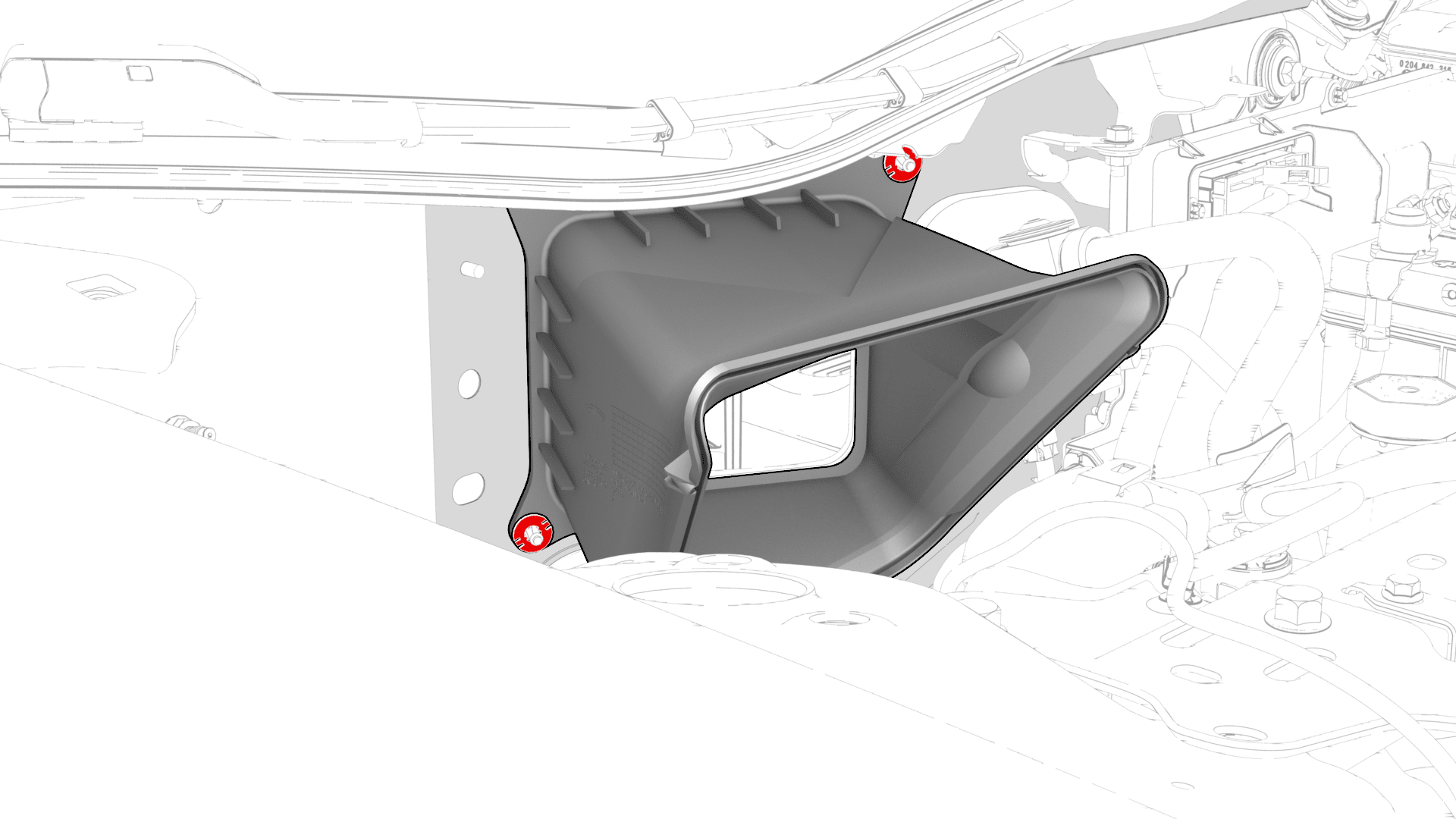

  6. 拆下将内侧气室固定到供暖、通风和空调总成的螺母，然后拆下气室。

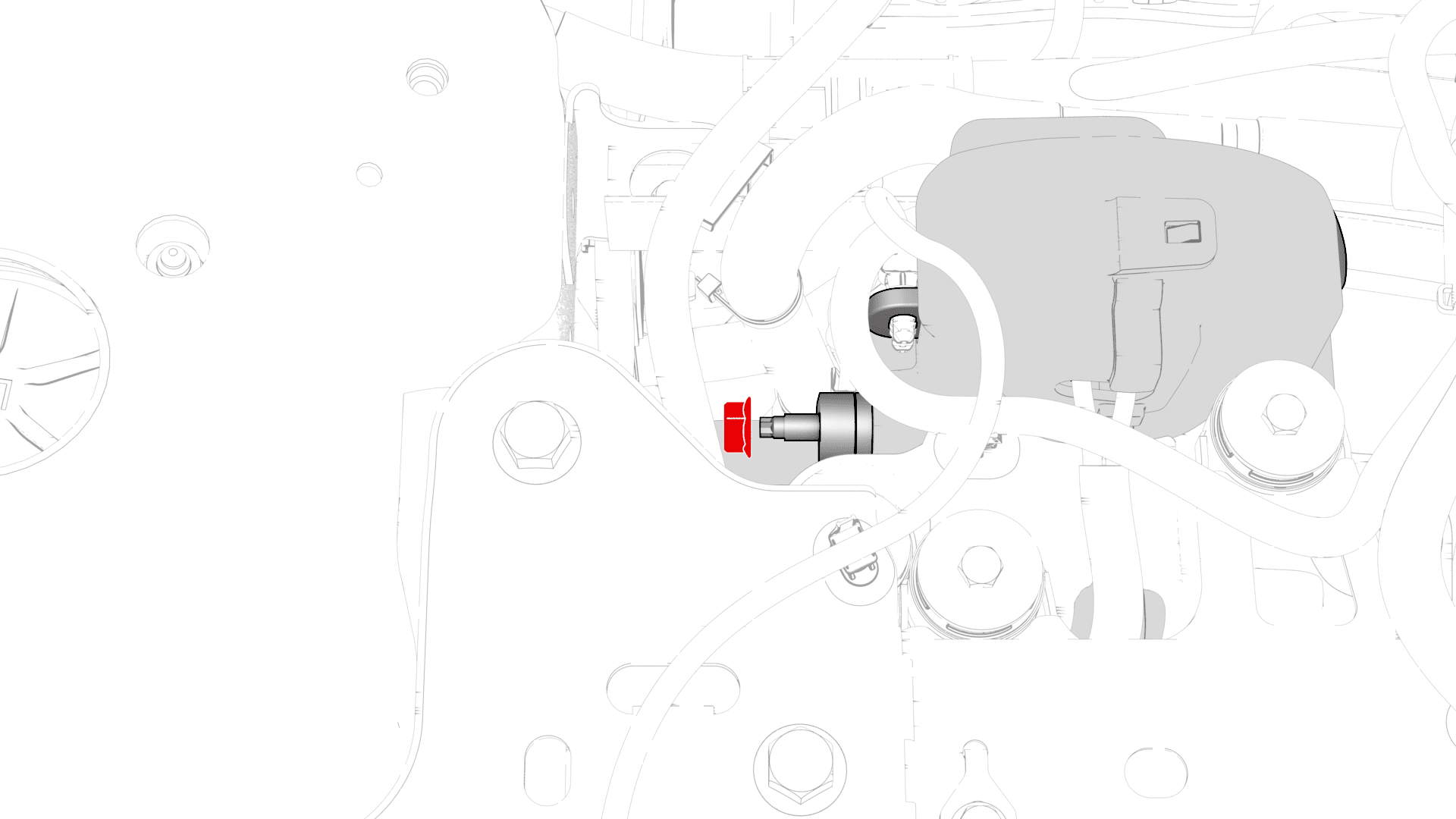

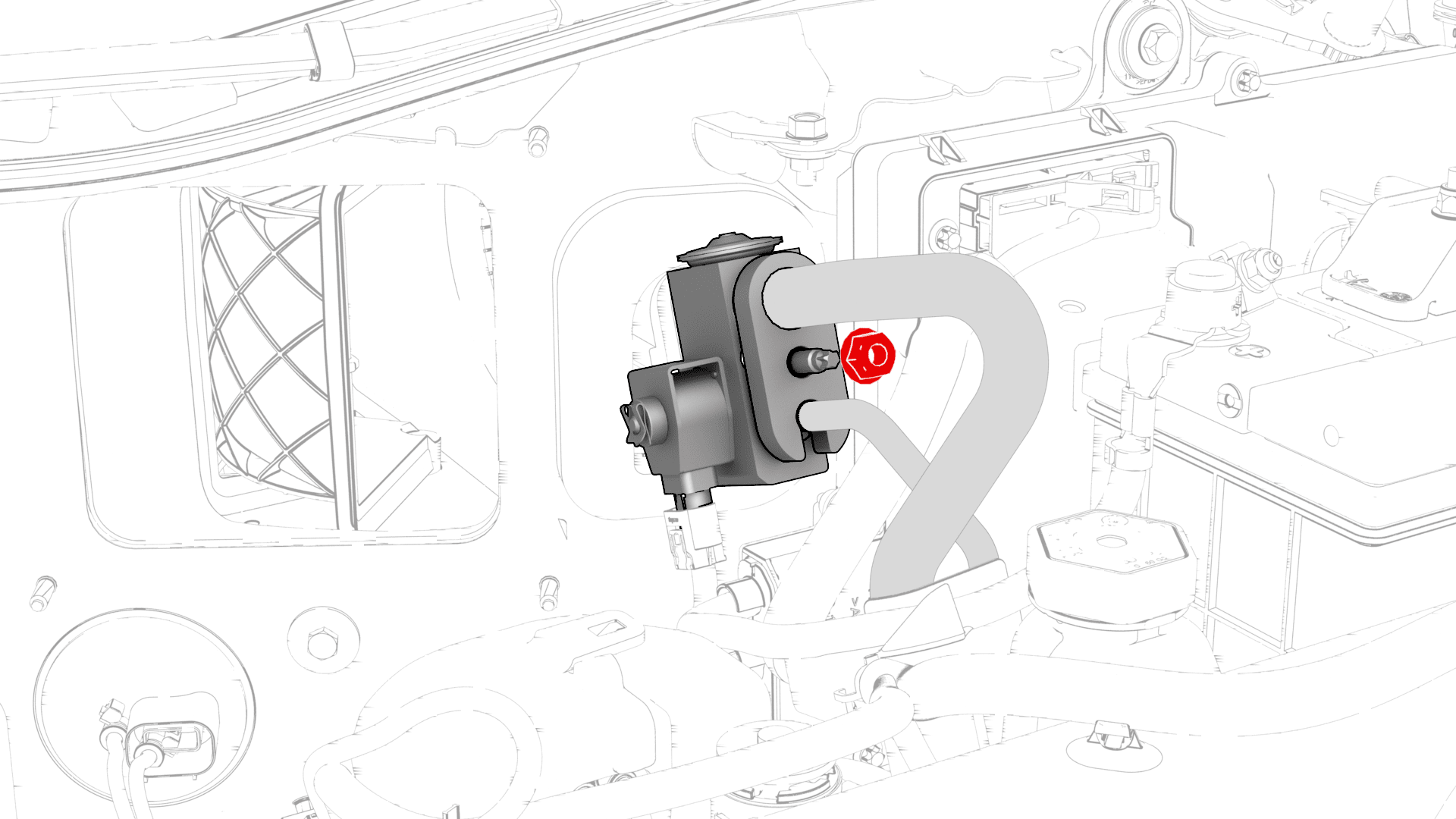

  7. 拆下将液体管固定到 TXV 的螺母，然后从 TXV 上拆下管路。
    22 Nm (16.2 lbs-ft)

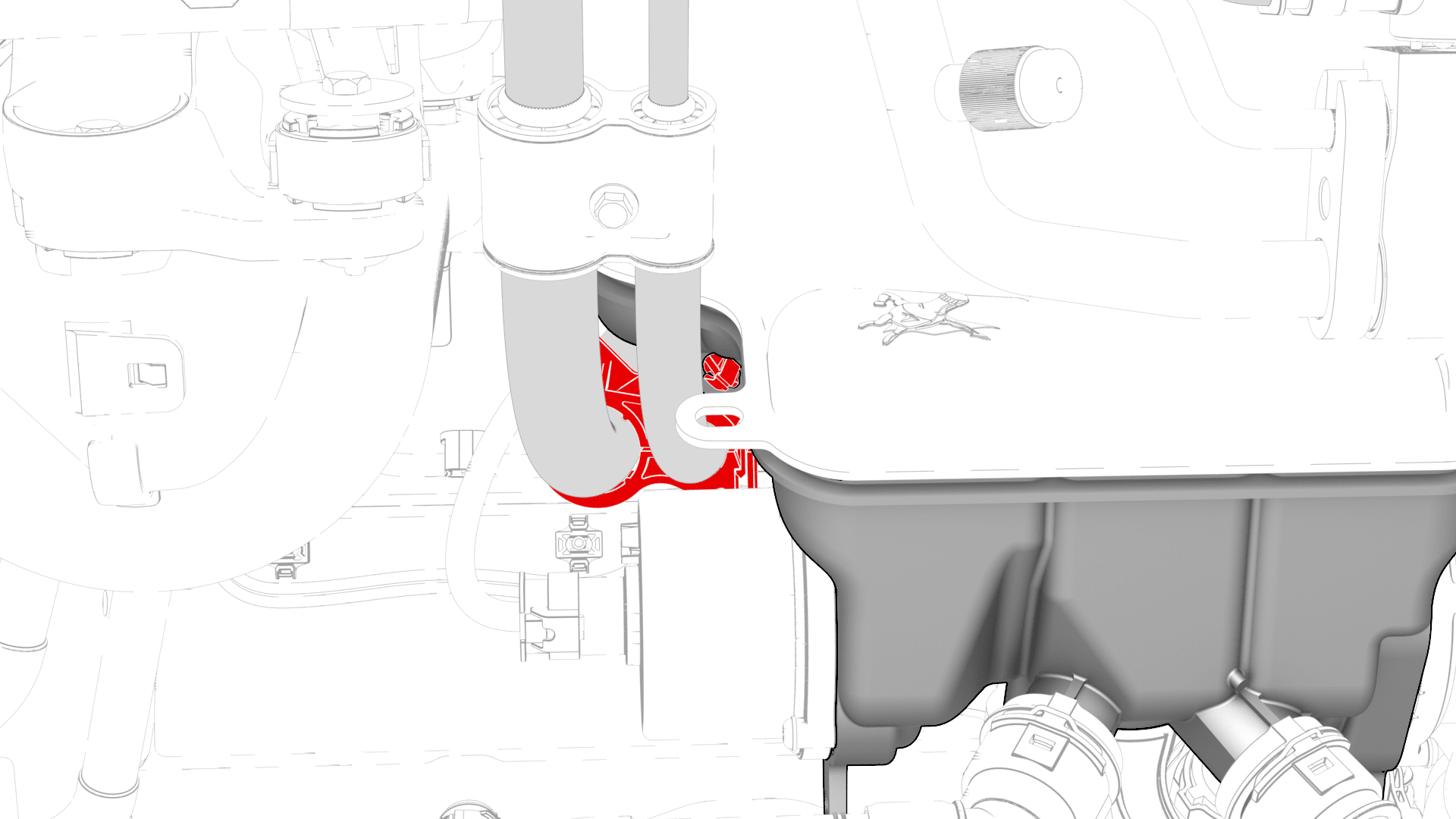

  8. 拆下将液体管固定到压缩机的螺母，然后从压缩机上拆下管路。
    22 Nm (16.2 lbs-ft)

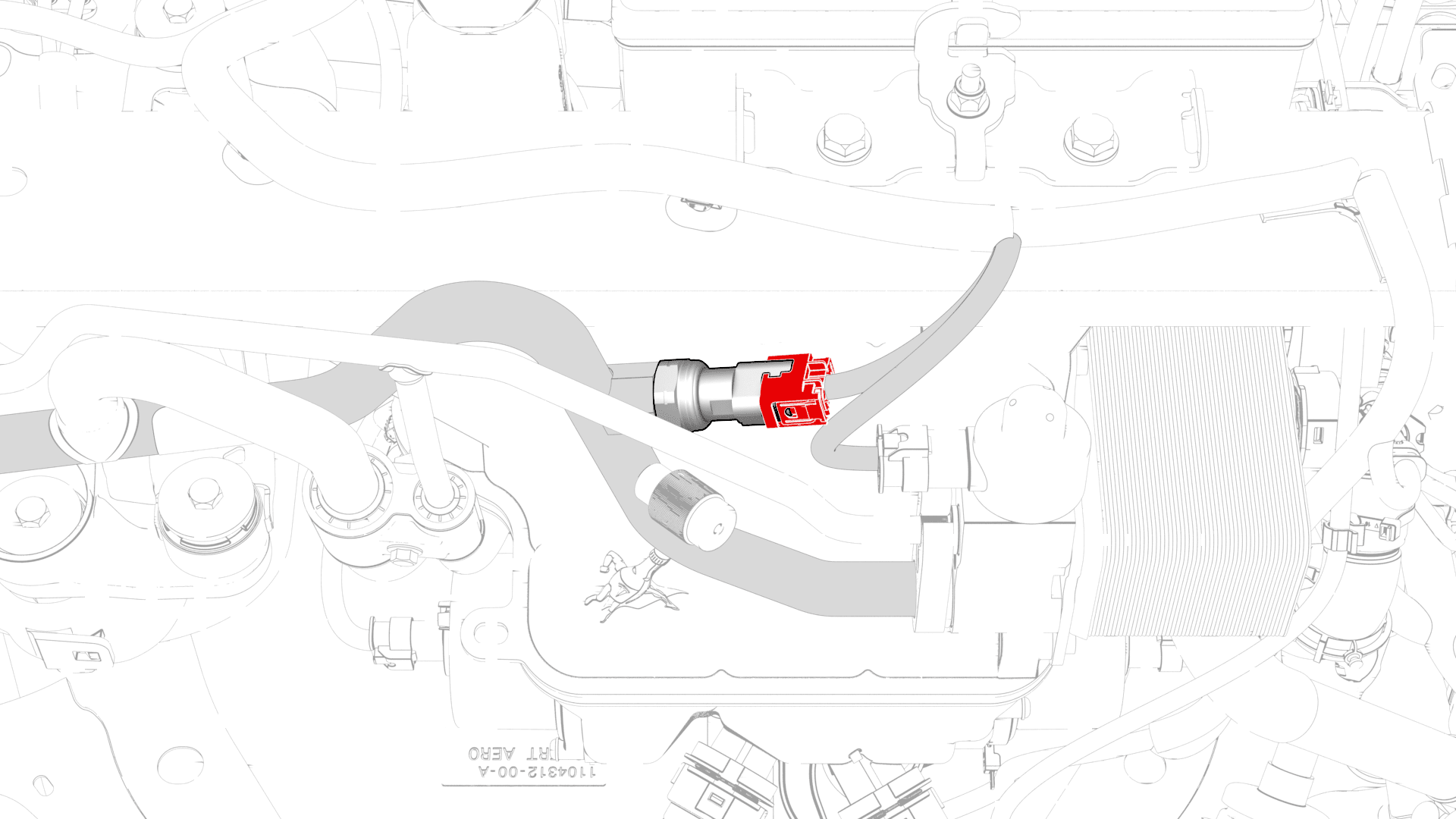

  9. 断开低压传感器上的线束连接器。
  10. 松开将管路固定到超级瓶的夹子。

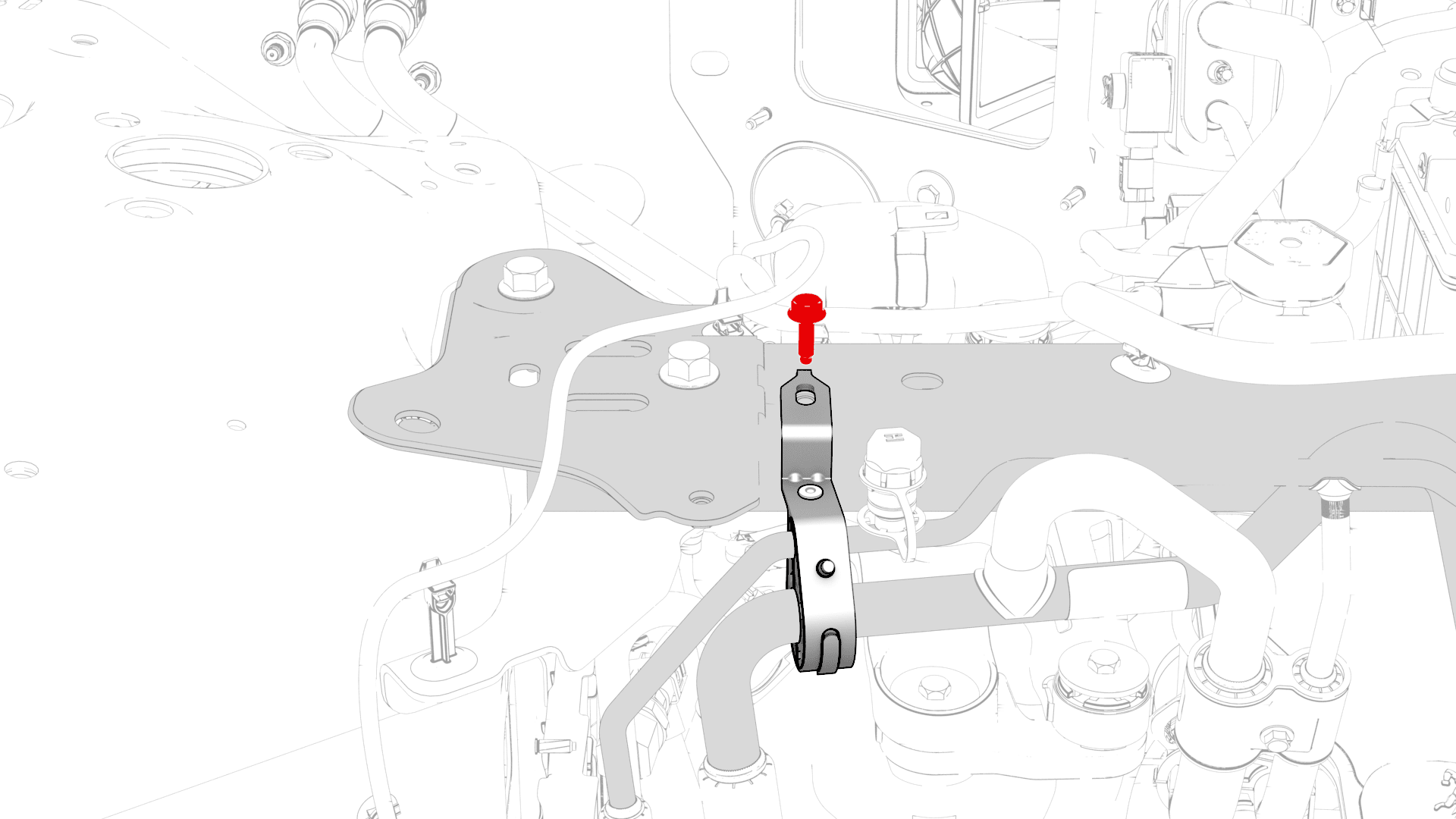

  11. 拆下将管路固定到减震塔支架的螺栓。

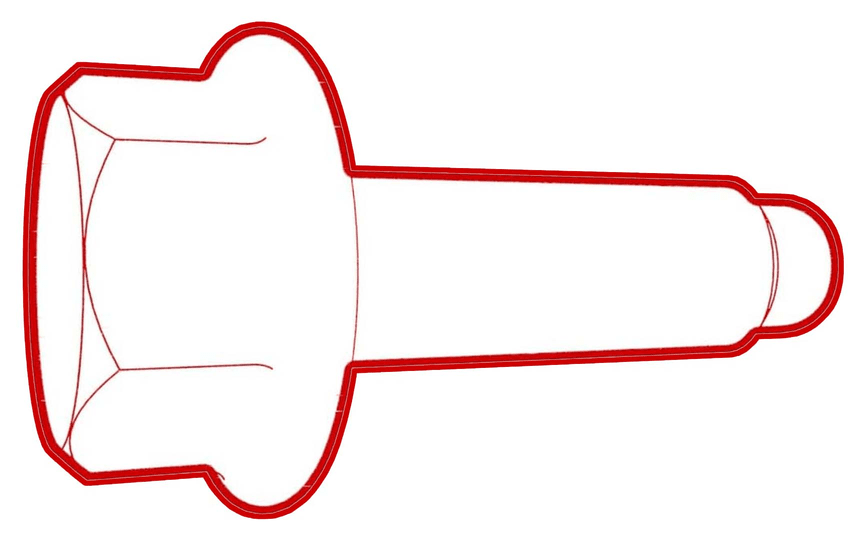

    5.5 Nm (4.1 lbs-ft)

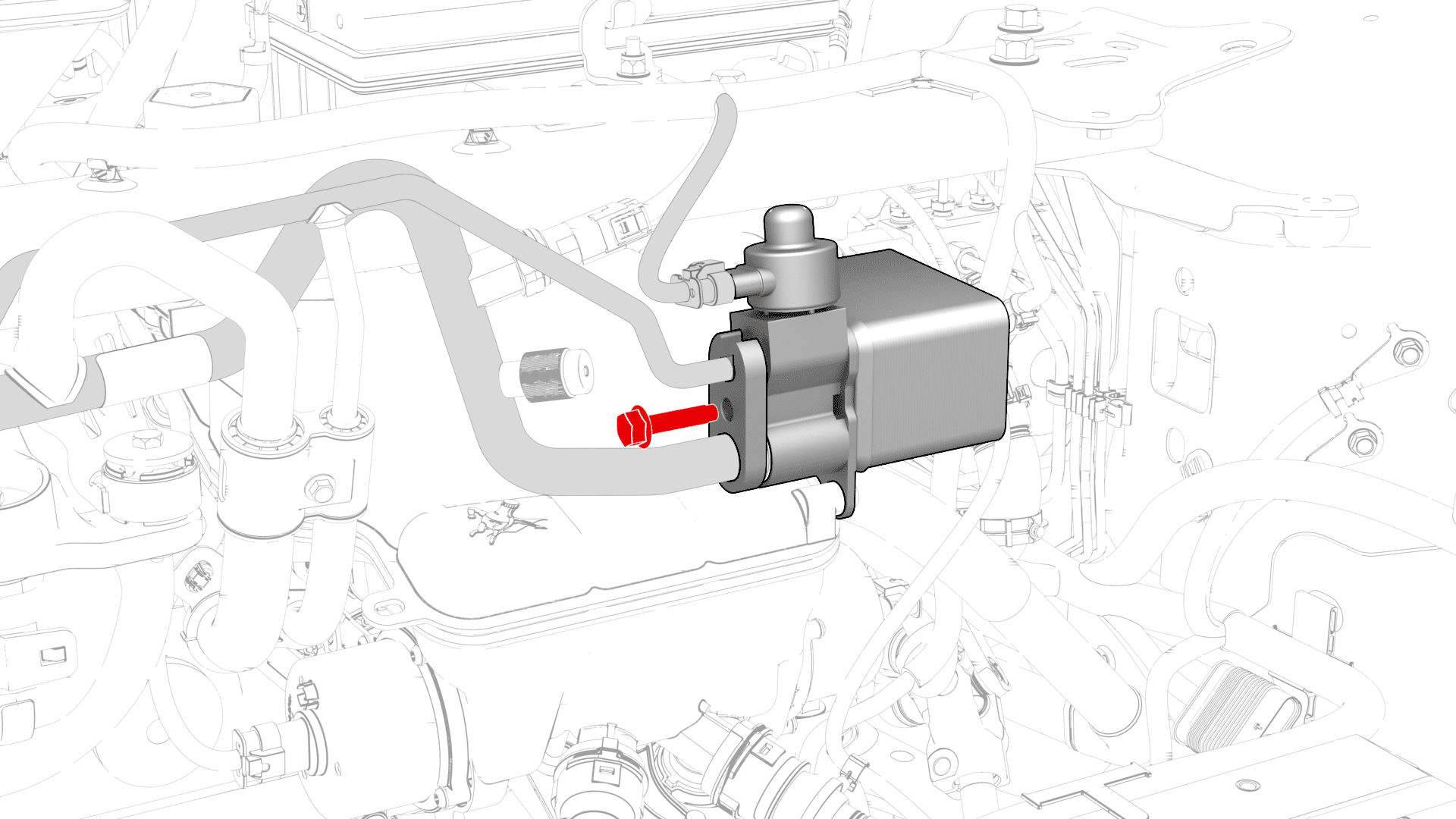

  12. 拆下将液体管固定到 EXV 冷却器总成的螺栓，然后从 EXV 上拆下管路。

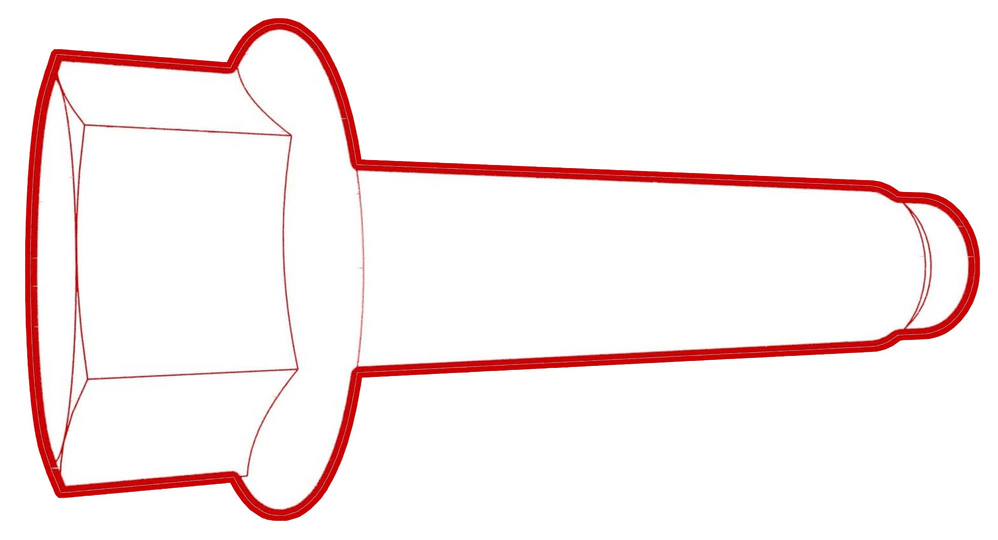

    22 Nm (16.2 lbs-ft)
  13. 从车上拆下管路。
