通风口 - 前 - RH(拆卸和更换)

校正代码 14053202 0.36 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格通风口 - 前 - RH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将右前通风口固定到仪表板支架的螺钉
2.3 Nm (1.7 lbs-ft)
  • T20 梅花套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下 LH 仪表板端盖。请参阅端盖 - 仪表板 - LH(拆卸和更换)
  2. 拆下 LH 和 RH 气流端盖。请参阅端盖 - 气波 - LH(拆卸和更换)
  3. 拆下主仪表板饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)
  4. 拆下通风口饰件。请参阅饰件 - 通风口(拆卸和更换)

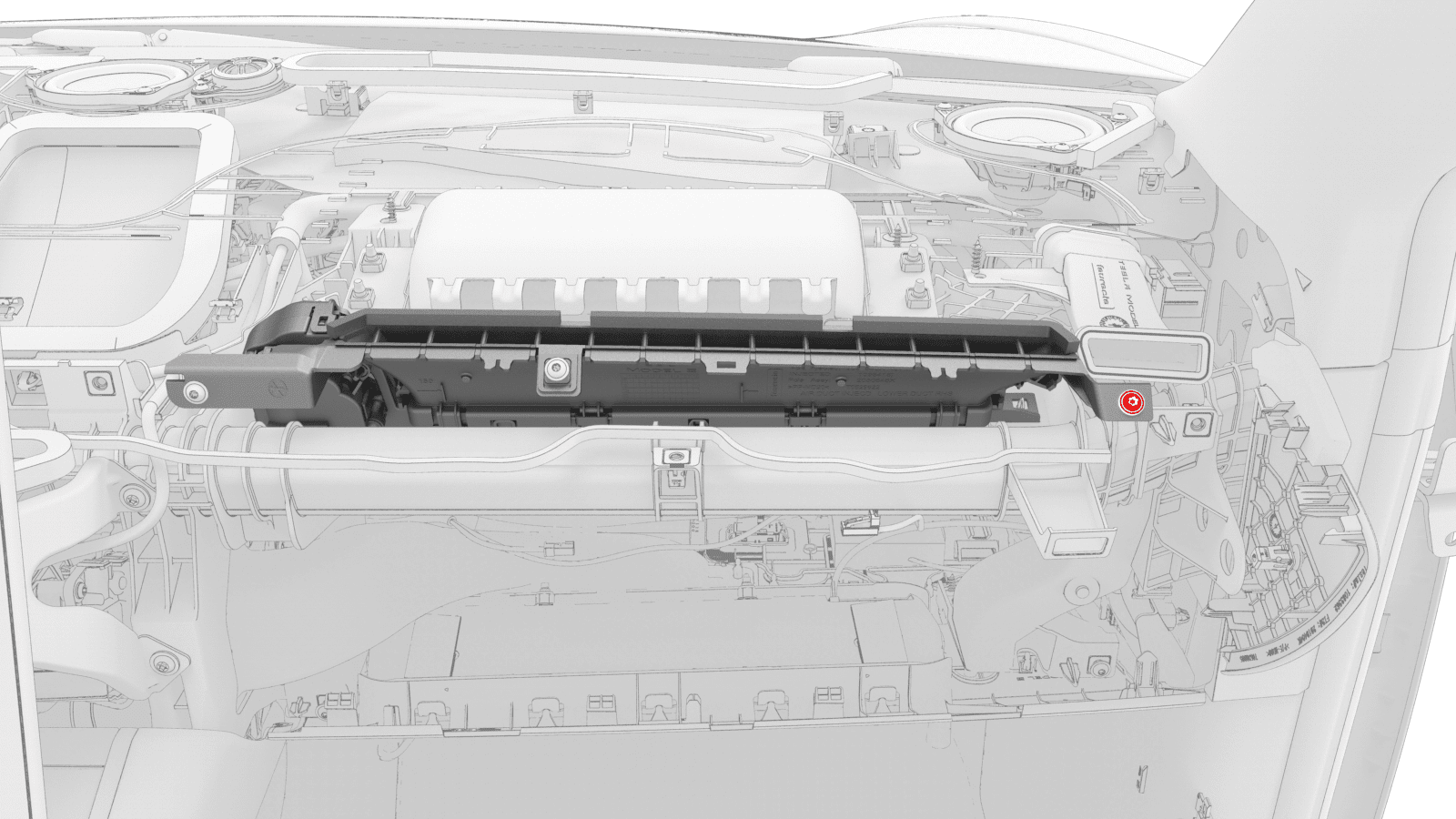

  5. 拆下将 RH 前通风口固定到仪表板的螺钉,然后拉动 RH 前通风口的 RH 侧,以便将其从仪表板中释放出来。
    2.3 Nm (1.7 lbs-ft)

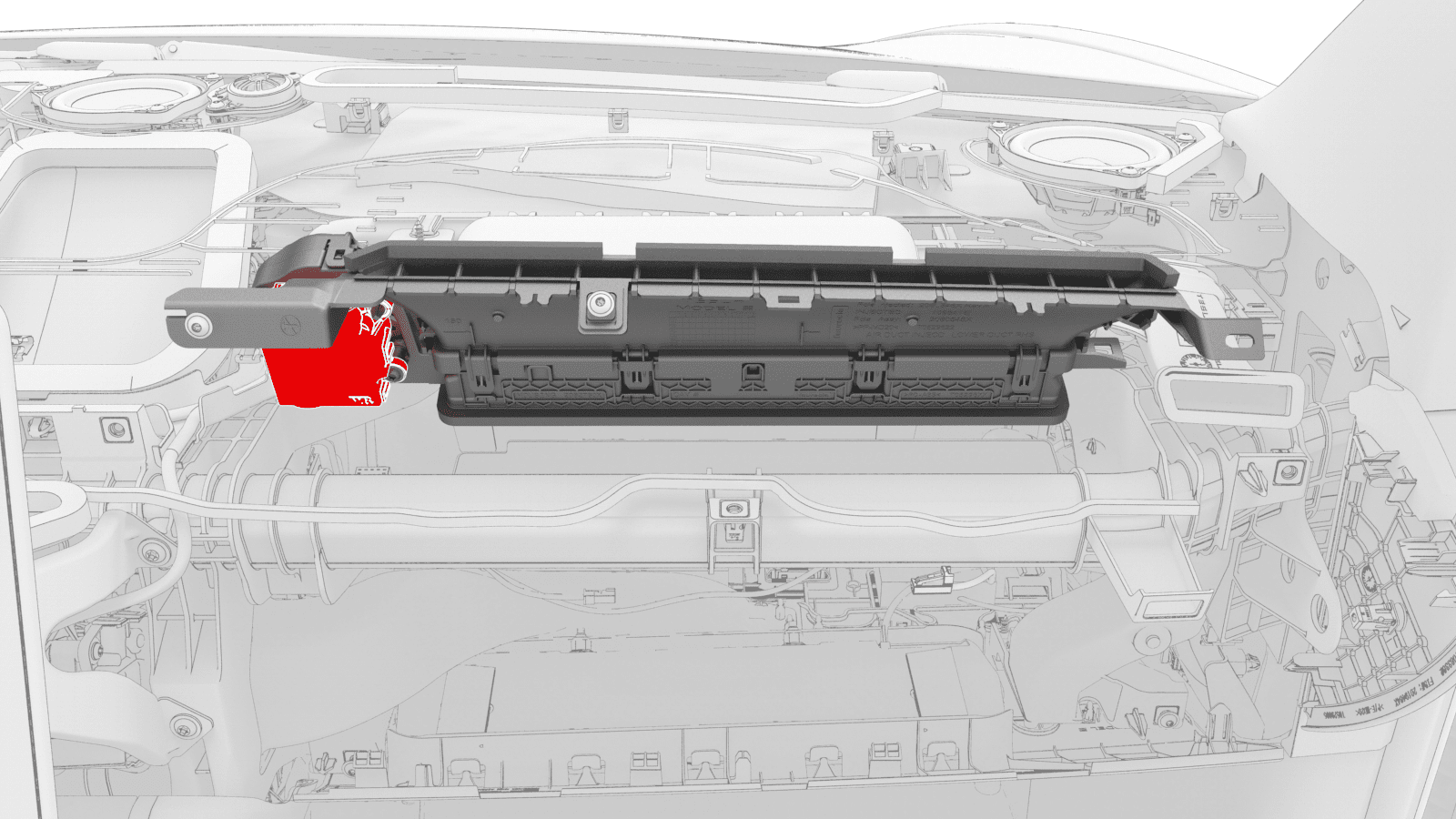

  6. 断开电气连接器与 RH 前通风口之间的连接,然后从车上拆下 RH 前通风口。

安装

安装程序与拆卸程序相反,以下各项除外:

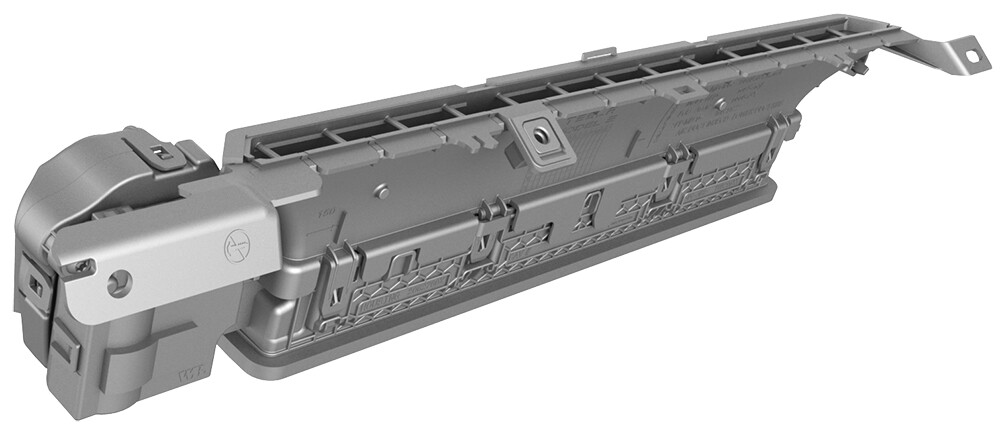

  • 如果车辆为右侧驾驶,那么请确保在安装 RH 前通风口的腔体中取出泡沫块。
