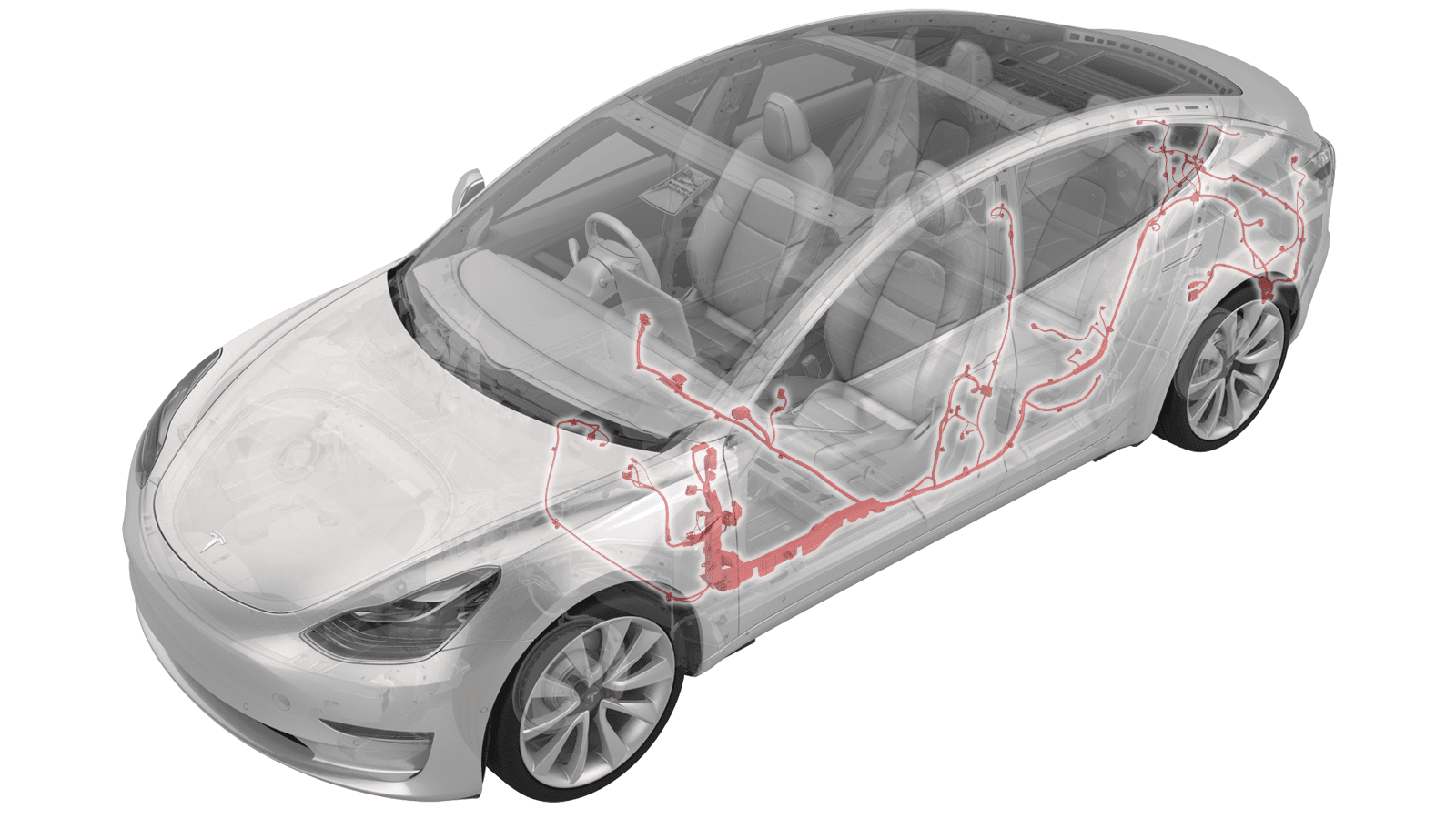

线束 - 车身 - LH(母排)(右侧驾驶)(拆卸和更换)

校正代码 17100862 3.54 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 打开所有车门,降下车窗。
    Informational PurposesAn informational icon, calling your attention
    锁定后车门,防止意外锁闭。
  2. 将车辆停放在双柱举升机上,但此时请勿举升车辆。
  3. 止动一个轮毂,然后使用 Toolbox 3 松开驻车制动器。请参阅驻车制动 - 钳 - 后 - LH(释放)
  4. 拆卸第二排座椅下部座垫。请参阅座椅座垫 - 下部 - 第二排(拆卸和更换)
  5. 将掀背尾门止动块从车身上拆下。
  6. 拆卸负重底板。请参阅 饰板 - 底板 - 后备箱(拆卸和更换)
  7. 拆卸后备箱门槛饰板。请参阅饰板 - 门槛 - 后备箱(拆卸和更换)
  8. 拆卸后备箱地毯。
  9. 拆卸第二排左侧座椅靠背总成。请参阅座椅靠背 - 第二排 - LH(拆卸和更换)
  10. 拆卸第二排右侧座椅靠背总成。请参阅座椅靠背 - 第二排 - RH(拆卸和更换)
  11. 松开第二排座垫下方车身螺柱处的后备箱地毯夹。
  12. 松开将后备箱地毯固定到车身的卡子,然后将后备箱前部地毯从车辆上拆下。
  13. 拆卸后备箱上饰板。请参阅饰板 - 后备箱(拆卸和更换)
  14. 拆卸后备箱左侧侧饰板。请参阅饰板 - 侧 - 后备箱 - LH(拆卸和更换)
  15. 拆卸后备箱右侧侧饰板。请参阅饰板 - 侧 - 后备箱 - RH(拆卸和更换)
  16. 拆卸后饰板总成。请参阅 饰板 - 后(拆卸和安装)
  17. 拆卸将左侧车身线束固定到后饰板和后副车架区域车身处的夹子。
    Informational PurposesAn informational icon, calling your attention
    夹子的数量可能有所不同。
  18. 将电气线束从后侧蓝牙被动门禁天线连接器上断开。
  19. 断开后副车架电气线束连接器和左侧电子驻车制动连接器上的电气线束。
  20. 松开将电气线束固定到车身的夹子,然后将电气线束后副车架部分穿过左侧后备箱隔板。
    Informational PurposesAn informational icon, calling your attention
    左侧车身线束穿过左后轮拱内衬后部附近的后备箱。
  21. 降下车辆。
  22. 在协助下,将车辆移下举升机。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    仅允许以极慢速度将车辆稳妥地推动一小段距离。
  23. 放置轮挡。
  24. 打开所有车门。
  25. 拆卸前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  26. 拆卸仪表板主饰板。请参阅饰板 - 仪表板 - 主(拆卸和更换)
  27. 拆卸右侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  28. 拆卸右侧脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(左侧驾驶)(拆卸和更换)
  29. 拆卸将右侧膝部气囊盖板固定到风管的卡子,然后拆下右侧膝部气囊盖板。
  30. 拆卸左侧 A 柱下饰板。请参阅饰板 - A 柱 - 下 - LH(拆卸和更换)
  31. 拆卸左侧脚部空间盖板。请参阅盖板 - 脚部空间 - 副驾位(右侧驾驶)(拆卸和更换)
  32. 拆卸左侧脚部空间风管。请参阅风管 - 脚部空间 - LH(左侧驾驶)(拆卸和更换)
  33. 拆卸手套箱。请参阅手套箱 - 无膝部气囊(拆卸和更换)
  34. 拆卸驾驶位和副驾位座椅。请参阅座椅总成 - 第一排 - LH(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    务必在此步骤中断开 12V 电源。
  35. 执行充电接口电压检查。请参阅充电接口电压检查
  36. 拆卸中控台总成。请参阅中控台(拆卸和安装)
  37. 拆卸左后门槛板饰板。请参阅饰板 - 门槛板 - 后 - LH(拆卸和更换)
  38. 拆卸左侧 B 柱上饰板。请参阅饰板 - B 柱 - 上 - LH(拆卸和更换)
  39. 拆卸左侧 B 柱下饰板。请参阅饰板 - B 柱 - 下 - LH(拆卸和更换)
  40. 拆卸左侧 B 柱饰板。请参阅饰板 - B 柱 - LH(拆卸和更换)
  41. 拆卸左侧纵梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和更换)
  42. 拆卸左侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  43. 拆卸右后门槛饰板。请参阅 饰板 - 门槛板 - 后 - LH(拆卸和更换)
  44. 拆卸右侧 B 柱上饰板。请参阅饰板 - B 柱 - 上 - LH(拆卸和更换)
  45. 拆卸右侧 B 柱下饰板。请参阅饰板 - B 柱 - 下 - LH(拆卸和更换)
  46. 拆卸右侧纵梁饰板。请参阅饰板 - 纵梁 - LH(拆卸和更换)
  47. 拆卸右侧 C 柱上饰板。请参阅饰板 - C 柱 - 上 - LH(拆卸和更换)
  48. 拆卸左右 C 柱后饰板。请参阅饰板 - C 柱 - 后部 - LH(拆卸和更换)
  49. 松开将杂物盘电气线束固定到 C 柱上部区域车身的夹子。
  50. 断开杂物盘电气线束与右侧车身线束连接器的连接。
  51. 松开夹子,然后断开杂物盘扬声器电气线束与调谐器连接器的连接。
  52. 松开将杂物盘电气线束固定到左侧 C 柱的夹子。
  53. 断开电气线束与天线放大器连接器的连接。
  54. 拆卸杂物盘饰板。请参阅饰板 - 杂物盘(拆卸和更换)
  55. 松开将驾驶室左前和右前主地毯固定到车身的卡子,然后将地毯从车辆上拆下。
  56. 松开将驾驶室后部主地毯左右侧固定到车身的卡子。
  57. 拆卸用于固定左侧脚部空间风管的卡子,然后拆下风管。
  58. 拆卸用于固定左侧气波管道的卡子(3 个),然后拆下气波管道。
  59. 断开电气线束与左侧车身控制器模块连接器的连接。
    图 1. 图示为左侧驾驶,右侧驾驶类似
  60. 拆卸并弃置用于固定左侧脚部空间区域电气线束接地带的螺栓(扭矩为 10 Nm)。
    图 2. 图示为左侧驾驶,右侧驾驶类似
  61. 断开左前车身控制器处左前车门线束夹上的连接器。
  62. 将前部线束连接器 (X909) 从左侧车身线束上断开,然后将其从左前车身控制器上分离。
  63. 断开车身 1 (J1)、车身 2 (J2) 和车身 3 (J5) 连接器与左前车身控制器的连接。
  64. 断开顶篷线束。
  65. 松开将电气线束固定到左侧 B 柱下部区域车身的电气线束。
  66. 抬起底板风管的后部,以便松开将电气线束固定到车身的夹子。
  67. 松开将电气线束固定到左前座椅和右侧 B 柱下部区域车身的夹子。
  68. 将电气线束从右侧 B 柱下部区域连接器上断开。
  69. 断开电气线束与被动辅助约束控制模块连接器的连接。
  70. 拆卸并弃置将电气线束接地带固定到左侧 B 柱下部区域车身的螺栓。
  71. 松开将线束固定到 B 柱区域车身的夹子。
  72. 断开电气线束与左侧车门连接器和左前座椅安全带连接器的连接。
  73. 松开将电气线束固定到第二排座垫边缘支架的夹子。
  74. 拆卸将第二排座垫边缘支架固定到车辆的螺栓,然后将支架从车辆上拆下。
  75. 松开将左侧车身线束固定到车辆充电接口母排附近的夹子(7 个)。
  76. 拆卸将三相电气线束固定到充电接口母排的夹子(6 个)。
  77. 拆卸用于固定高压电池仓高压接头处充电接口母排检修盖板的螺栓(扭矩为 9 Nm),然后打开检修盖板。
  78. 拆卸将充电接口母排固定到高压接头的螺栓(2 个)(扭矩为 9 Nm)。
  79. 将充电接口母排连接器从高压接头上提起,并将其拆下,然后将其放在高压电池仓前部的横梁上。
    Informational PurposesAn informational icon, calling your attention
    前后摆动连接器以使其松开。
  80. 松开布设到左后座椅安全带卡扣的左侧线束分支。
  81. 断开 C 柱下部区域周围的左侧车身线束连接器(2 个)
  82. 测试左侧座椅安全带卷收器泡沫。
  83. 松开将电气线束固定到左侧帘式气囊和胎压监测系统模块区域车身的夹子。
  84. 断开电气线束与左侧帘式气囊连接器的连接。
  85. 断开电气线束与胎压监测系统模块连接器的连接。
  86. 断开电气线束与左后座椅安全带连接器的连接。
  87. 松开将电气线束固定到开左侧后备箱区域处车身的夹子。
  88. 断开左侧线束连接器与充电接口电子控制单元 (ECU) 的连接。
    Informational PurposesAn informational icon, calling your attention
    充电接口电子控制单元 (ECU) 上的左侧线束连接器位于电子控制单元 (ECU) 右侧。
  89. 拆卸并弃置将线束接地带固定到充电接口区域车身的螺栓(扭矩为 10 Nm)。
  90. 将左侧车身线束从车辆上拆下。

安装

安装程序与拆卸程序相反,以下各项除外:

  1. 将充电接口母排连接器安装到高压电池仓高压接头之前:
    1. 清理高压电池仓高压连接器接触表面以及母排高压连接器接触表面上残留的导电膏。
    2. 在高压接头的两条引线任一侧的孔中涂抹 2 滴导电膏。均匀铺开,确认整个接触表面已涂满。
  2. 将充电接口母排连接器安装到高压电池仓高压接头之后,使用 Hioki 电阻计测量充电接口母排引线与高压电池仓高压接头螺栓头之间的电阻。另请对其他引线和螺栓头执行该测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻值为 0.050 毫欧(50 微欧)至 0.195 毫欧(195 微欧)。如果测得电阻值高于 0.195 毫欧(195 微欧),说明高压接头电阻过大。拆卸紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试(视情况而定)。
    Informational PurposesAn informational icon, calling your attention
    如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧(50 微欧),则说明测试通过。
