制动管路 - 主缸至防抱死制动系统（拆卸和更换）

校正代码 33034002 1.62 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

  • 2025-07-07: 添加了仅通过内侧排放阀排放制动钳的步骤。
设备：

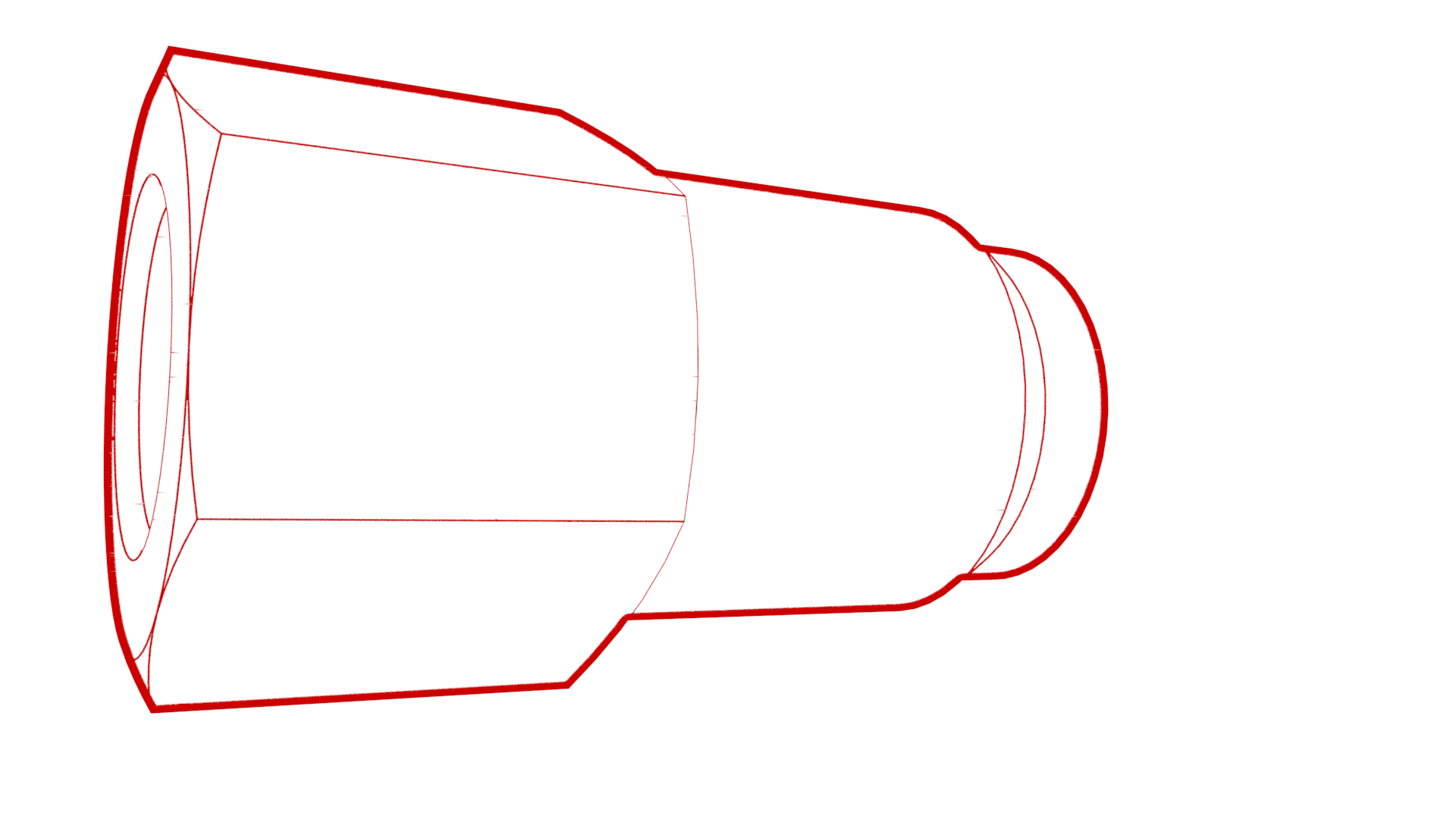

  • 1079041-00-A 爪型扩口螺母套件

拆卸

  1. 警告

    Brake fluid dissolves paint. Have clean towels and plenty of water standing by to wash spilled brake fluid off painted surfaces.

    注

    根据当地的环境法规处理使用过的制动液。

  2. 拆下前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  3. 拆卸电池支架。请参阅 支架 - 12V 电池 (RWD)（拆卸和更换）。

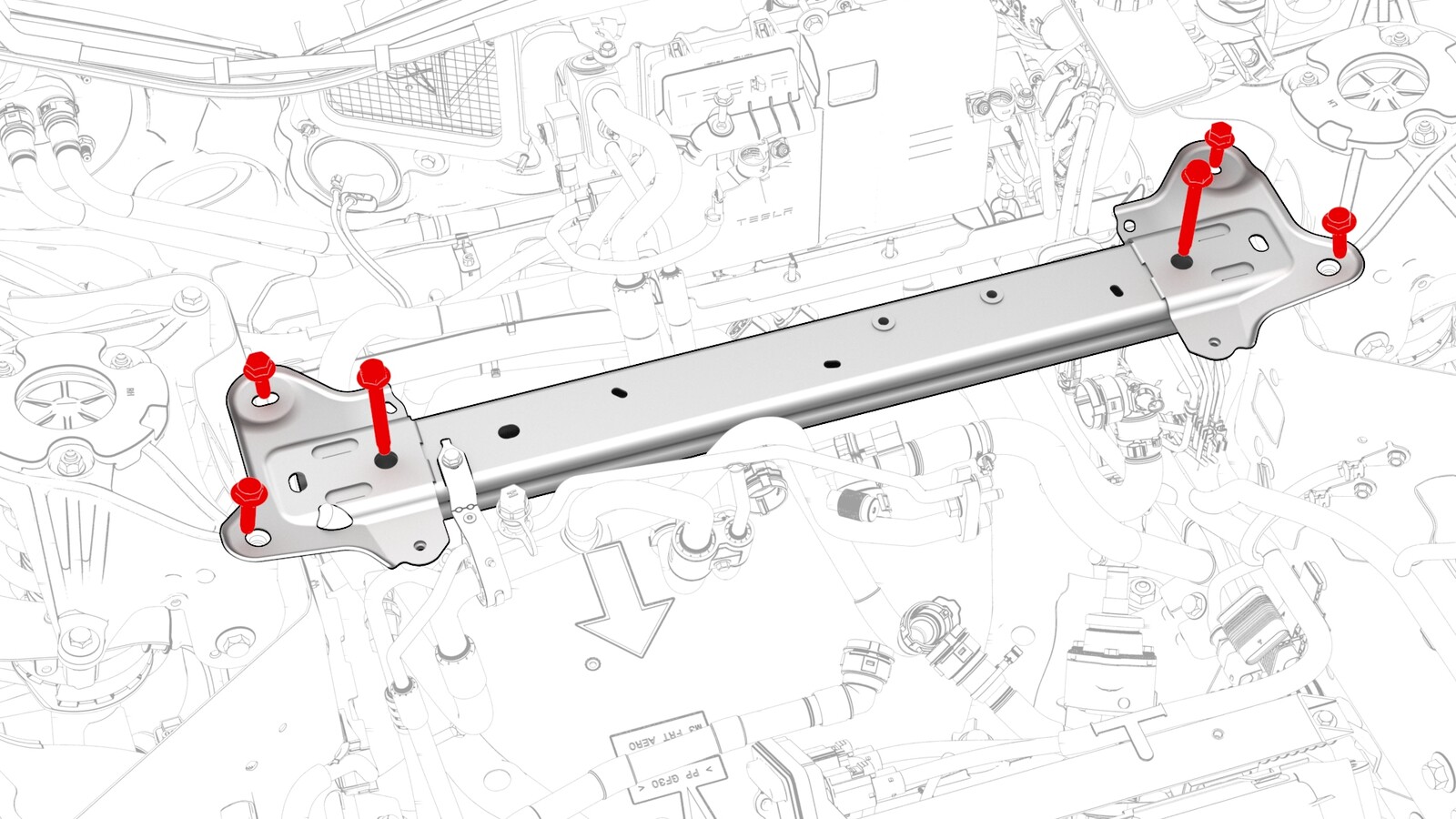

  4. 拆下将减震塔支架固定到车身的螺栓，然后将支架左侧向前滑动，以便接触防抱死制动系统单元配件。
  5. 从防抱死制动系统单元连接器上断开电气线束。

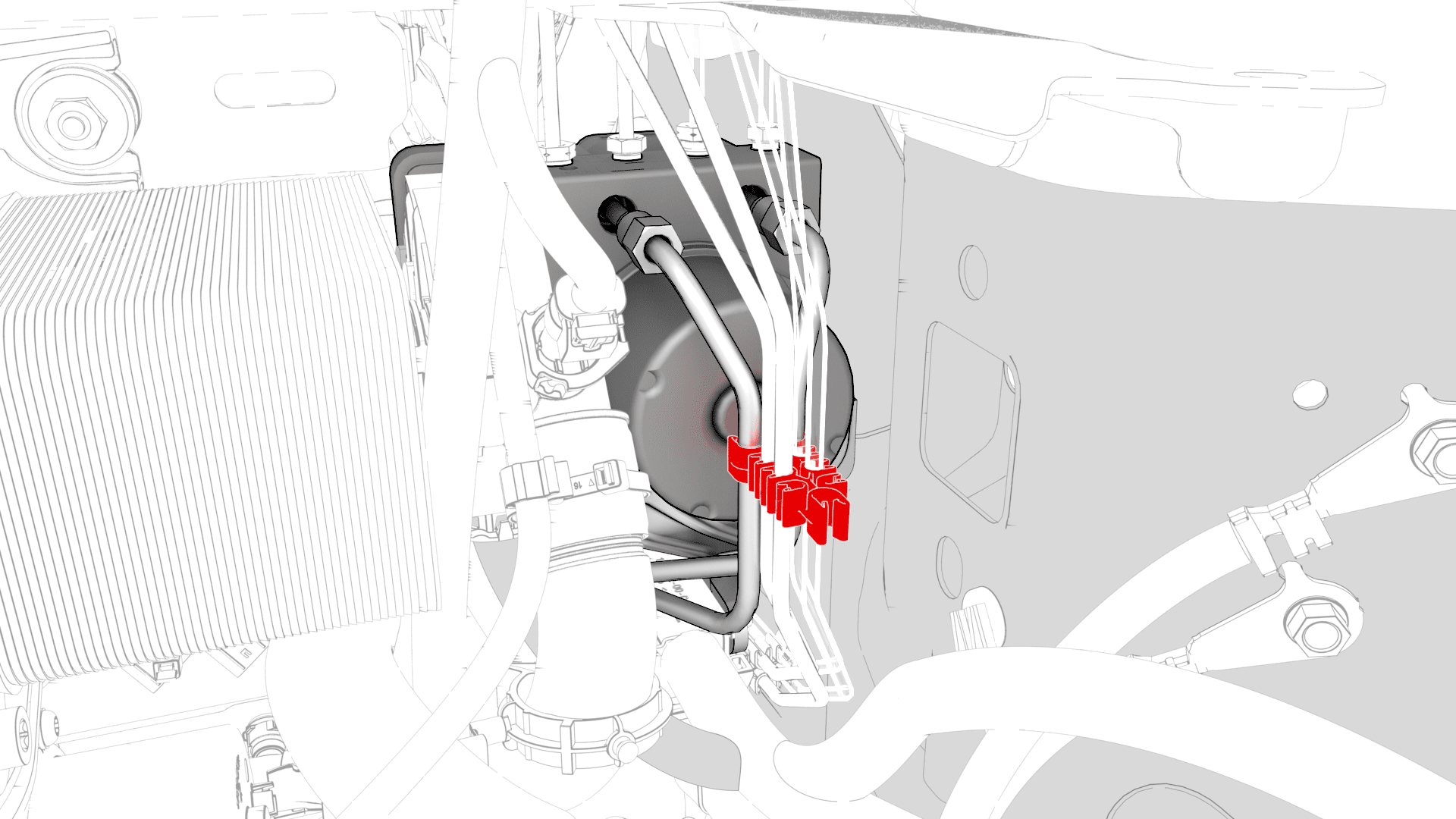

  6. 松开将左前电气线束固定到左前车架纵梁的夹子（3 个）。

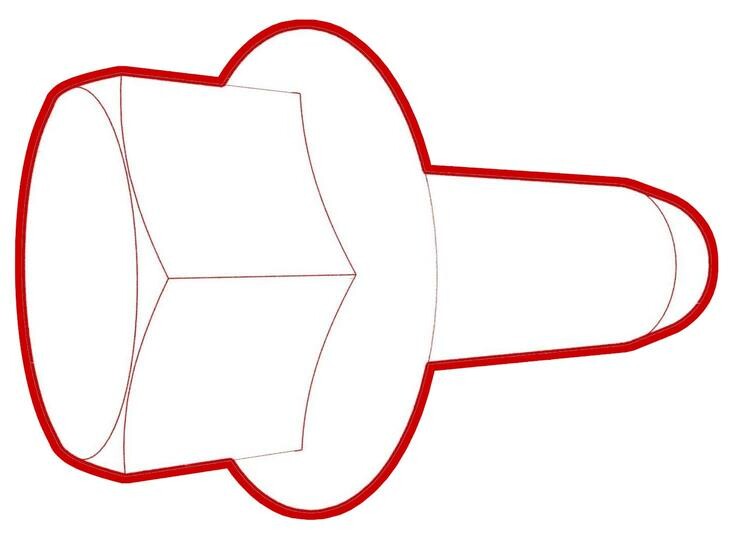

  7. 拆下并弃用将左前电气线束接地带固定到左侧减震塔的螺栓（3 个），然后将电气线束移至一旁。
  8. 将机油排放容器放在防抱死制动系统单元下方。

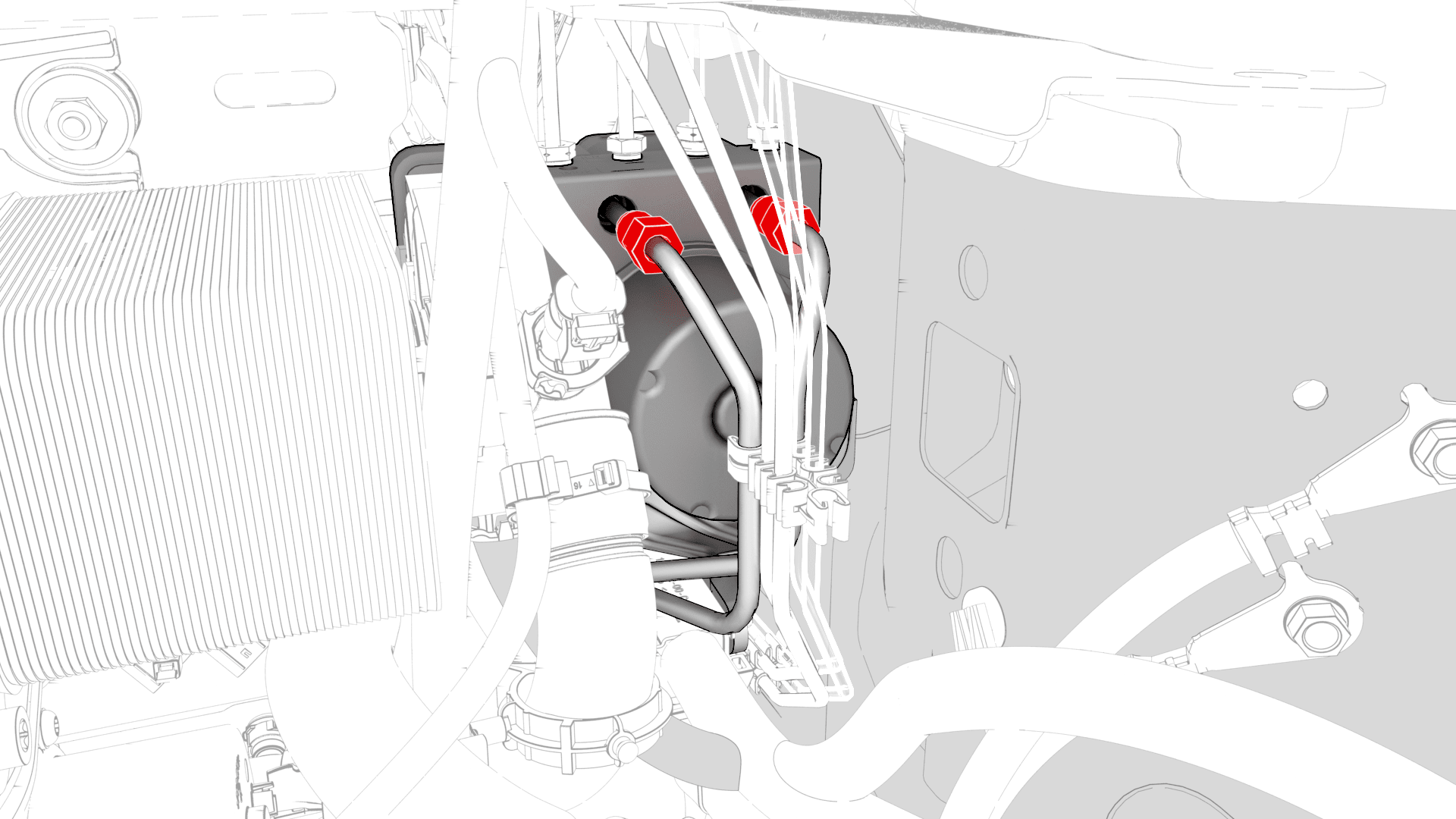

  9. 从防抱死制动系统单元上拆下制动管路管束螺母，使制动液排空。
  10. 松开将制动管路固定到防抱死制动系统单元的卡子。

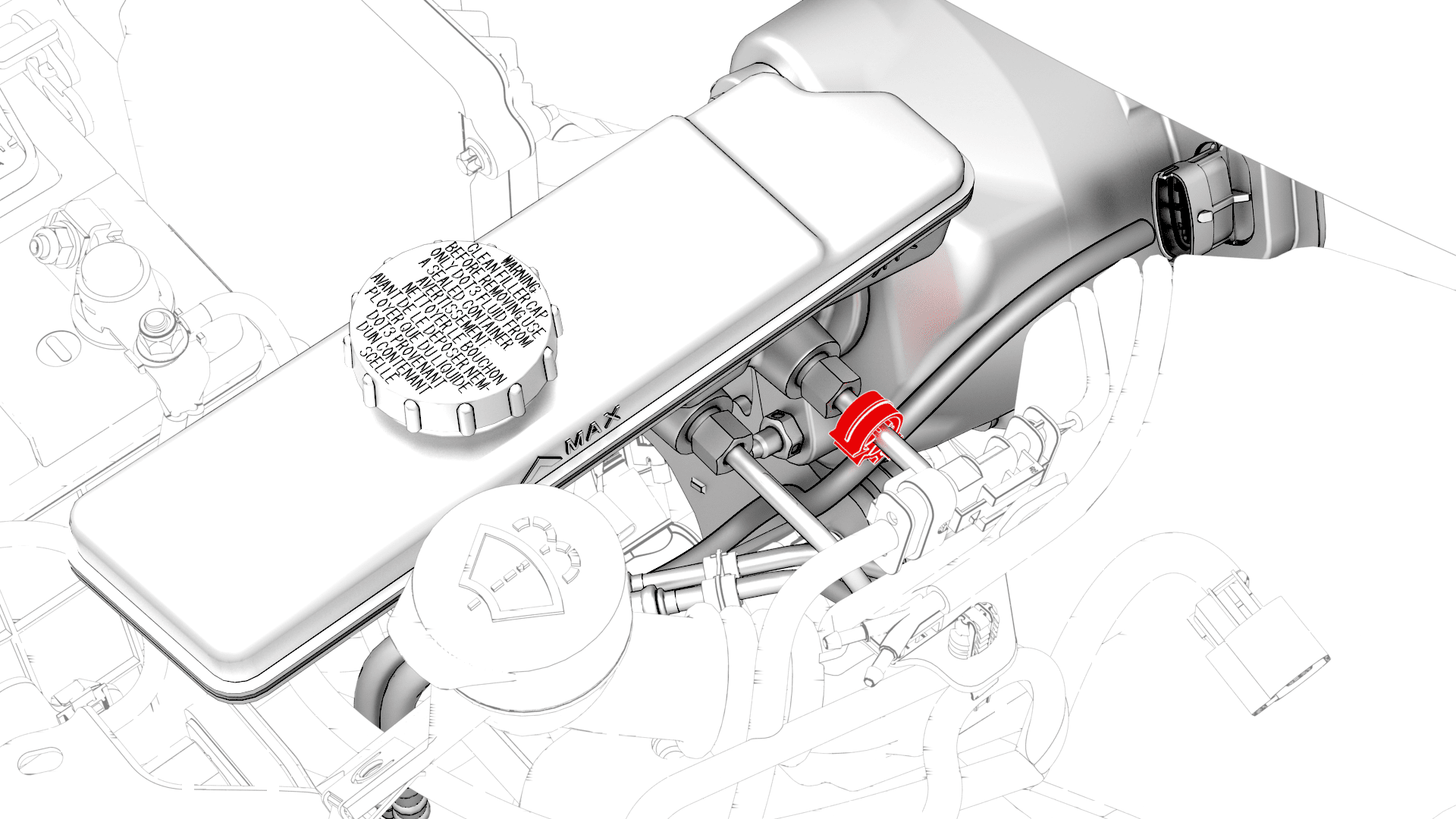

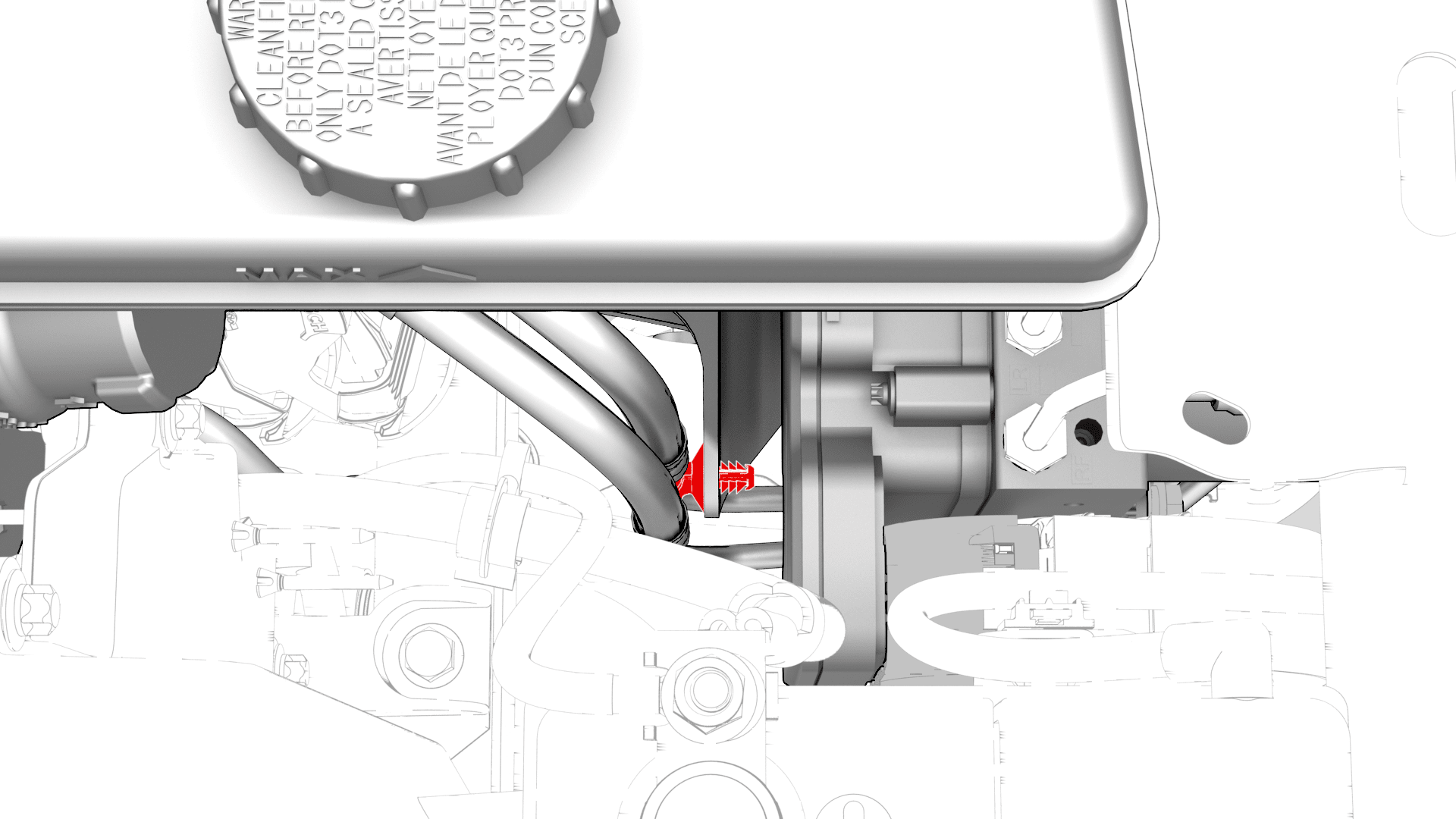

  11. 松开将电气线束固定到主缸处制动管路的夹子。
  12. 将机油排放容器放置在制动助力器下方。

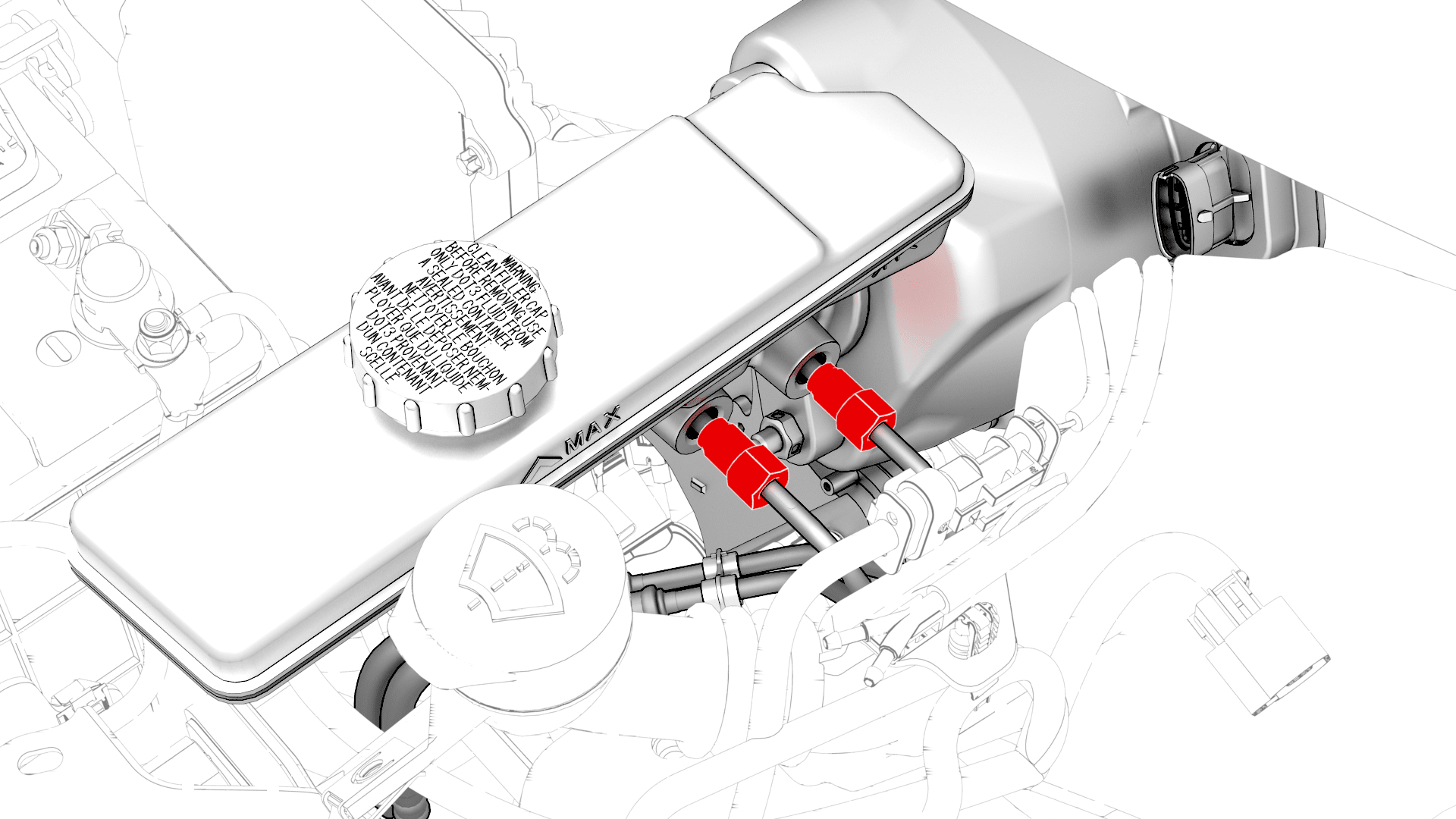

  13. 从主缸上拆下制动管路管束螺母，使制动液排空。
  14. 松开将制动管路连接到车身的夹子。

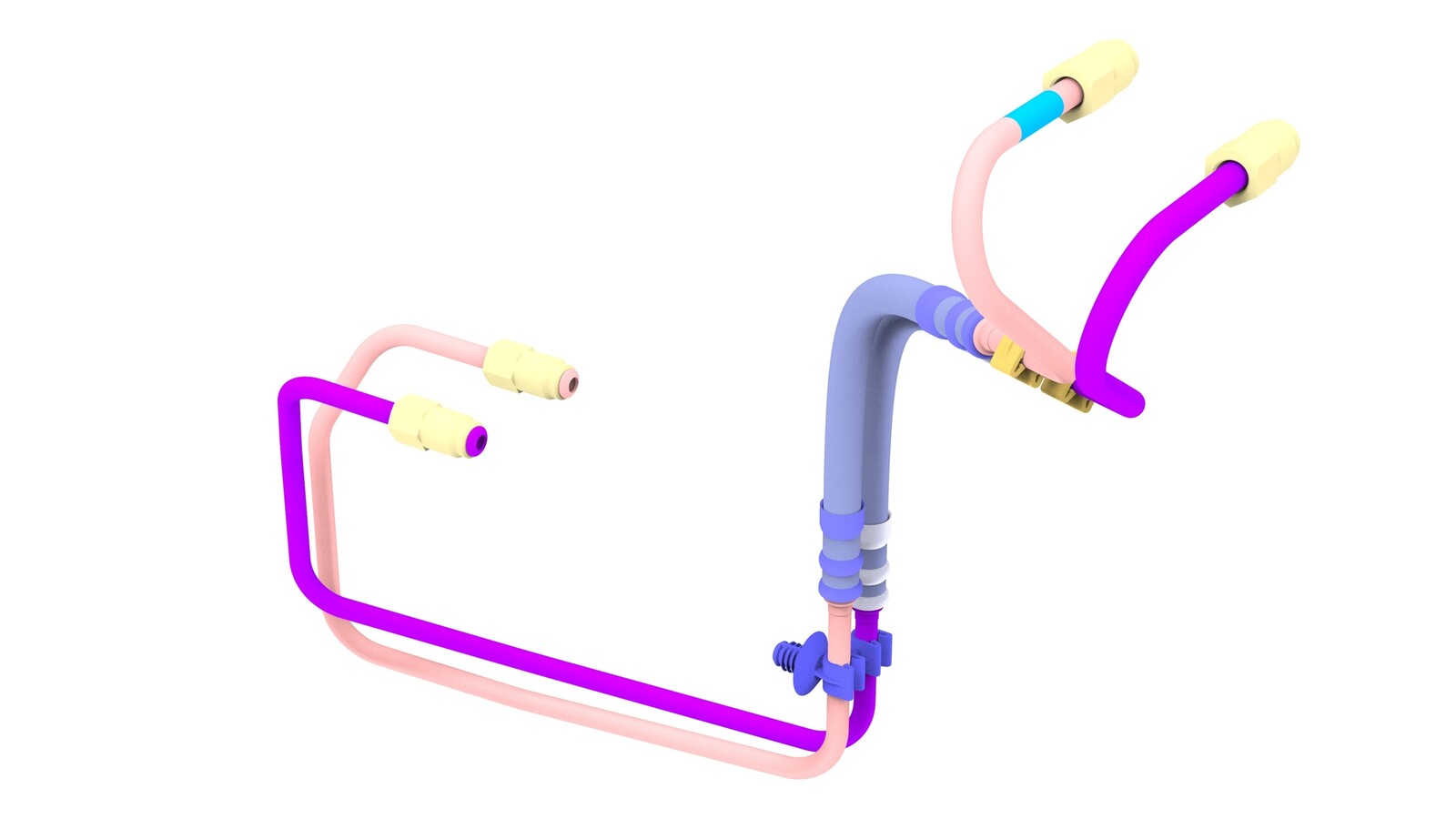

  15. 从车上拆下制动管路。

安装

  1. 从制动助力器下方移走放油盘。
  2. 将制动管路放到防抱死制动系统单元和主缸适当位置。
  3. 紧固将制动管路连接到车身的夹子。
  4. 将制动管路插入主缸中，然后使用爪形加长件将制动管路管束螺母安装到主缸上。
    16 Nm (11.8 lbs-ft)
  5. 紧固将电气线束固定到主缸处制动管路的夹子。
  6. 将制动管路插入防抱死制动系统单元中，然后使用爪形加长件将制动管路管束螺母安装到防抱死制动系统单元上。
    16 Nm (11.8 lbs-ft)
  7. 紧固将制动管路固定到防抱死制动系统单元的卡子。

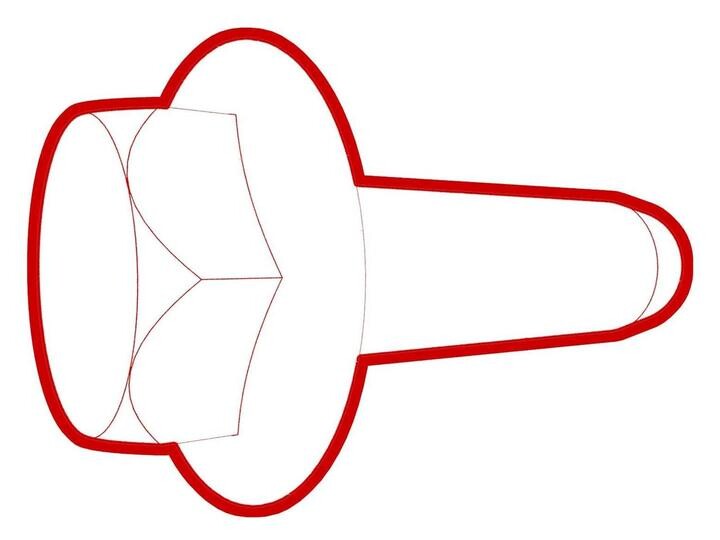

  8. 将左前电气线束移回到左前减震塔，然后安装新的螺栓（3 个），将电气线束接地带固定到减震塔。
    8 Nm (5.9 lbs-ft)
  9. 紧固将左前电气线束固定到左前车架纵梁的夹子（3 个）。
  10. 将电气线束连接至防抱死制动系统单元。
  11. 将减震塔支架左侧向后滑动到安装位置，然后安装将减震塔支架固定到车身的螺栓。
    1. 前部外侧螺栓扭矩：
      62 Nm (45.7 lbs-ft)
    2. 后部外侧螺栓扭矩：
      55 Nm (40.6 lbs-ft)
    3. 内侧螺栓扭矩：
      55 Nm (40.6 lbs-ft)
  12. 安装电池支架。请参阅 支架 - 12V 电池 (RWD)（拆卸和更换）。
  13. 安装前围篦板请参阅 面板 - 前围篦板（拆卸和更换）。
  14. Bleed the LH and RH front brake calipers through the brake calipers' inner bleed valves until clean fluid without air bubbles flows out of the caliper.
    注
    It is not necessary to bleed the brake calipers through the outer bleed valves.
    1. Flush the LH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    2. Flush the RH front caliper using the inner bleed valve until a noticeable reduction in air bubbles is observed.
    3. Bleed the LH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    4. Bleed the RH front caliper using the inner bleed valve. See 制动液排放/冲洗 for details.
    5. Make sure to perform the brake stiffness test. See 制动液排放/冲洗 for details.
