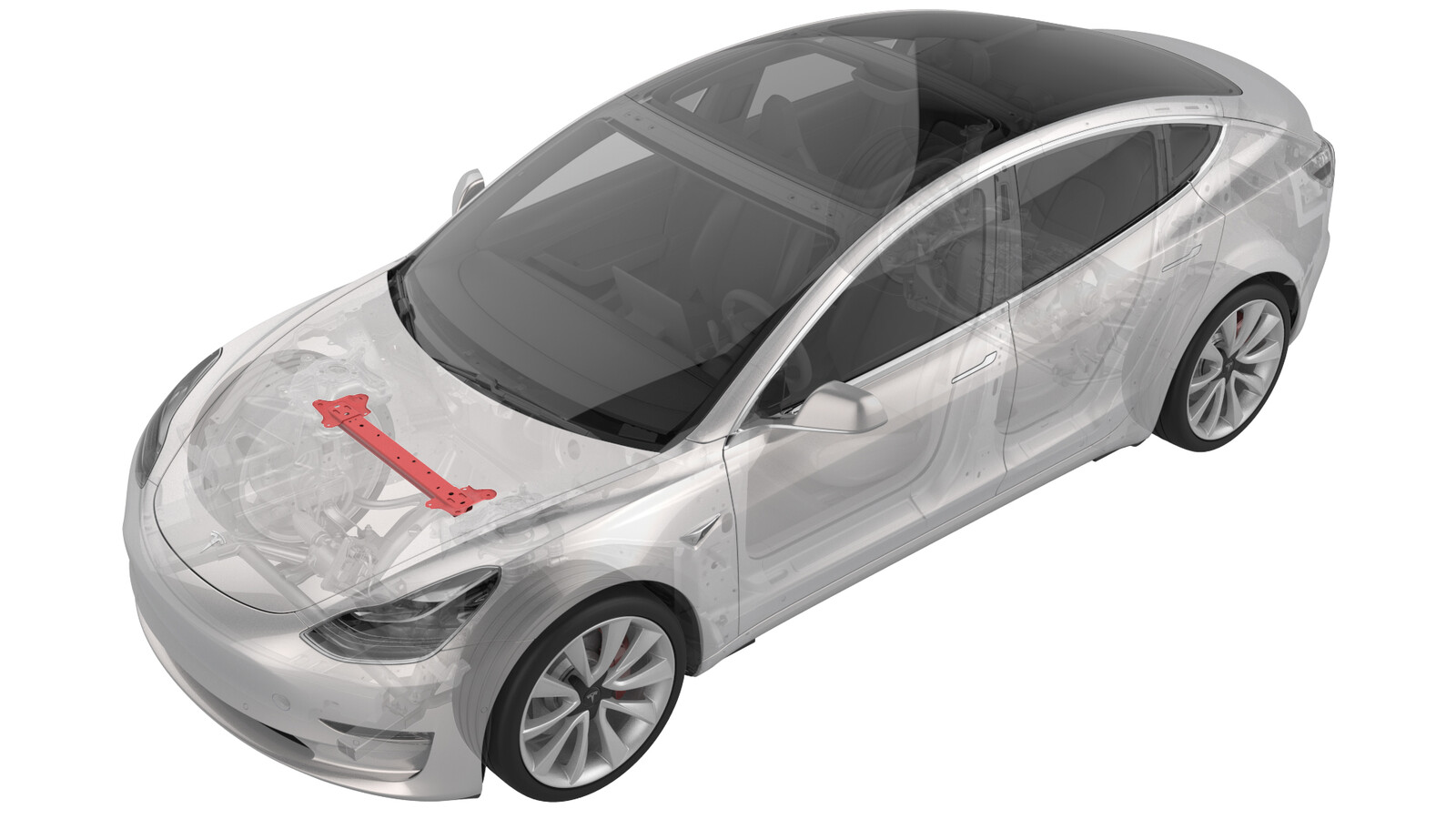

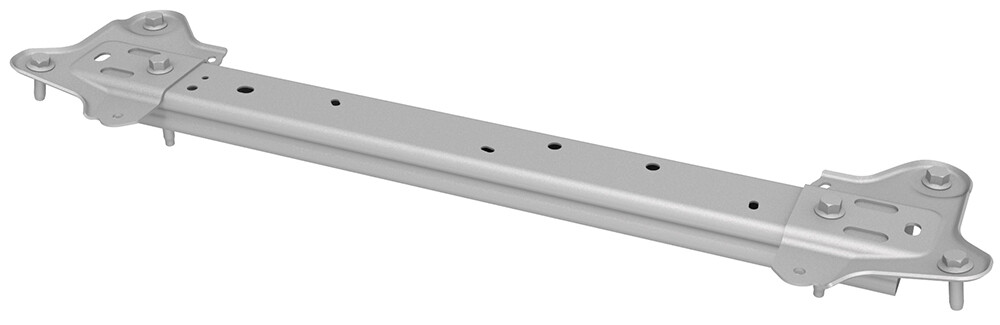

支架 - 减震塔（不带加热泵款）（拆卸和更换）

校正代码 10102202 0.66 NOTE: Unless otherwise explicitly stated in the procedure, the correction code and its associated FRT reflect all of the work required to perform this procedure, including the linked procedures. Do not stack correction codes unless explicitly told to do so. NOTE: See Flat Rate Times to learn more about FRTs and how they are created. NOTE: See 人员保护 to make sure wearing proper PPE when performing the below procedure. NOTE: See 人体工程学注意事项 for safe and healthy working practices.

拆卸

  1. 打开全部车门。
  2. 降下全部车窗。
  3. 拆下第二排下部座垫。请参阅座椅座垫 - 下部 - 第二排（拆卸和更换）。
  4. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部（拆卸和更换）。
  5. 拆下驾驶室进气槽。请参阅槽 - 上部 - 驾驶室进气（拆卸和更换）。
  6. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  7. 断开 12V 电源。请参阅12V/低压电源（断开和连接）。
  8. 拆下 12V 辅助电池。请参阅12V/低压电池（拆卸和更换）。
  9. 从下方支撑空调压缩机。
  10. 断开电气连接器与低压换能器和电子膨胀阀之间的连接。
  11. 松开将电气线束固定到减震塔支架的夹子。

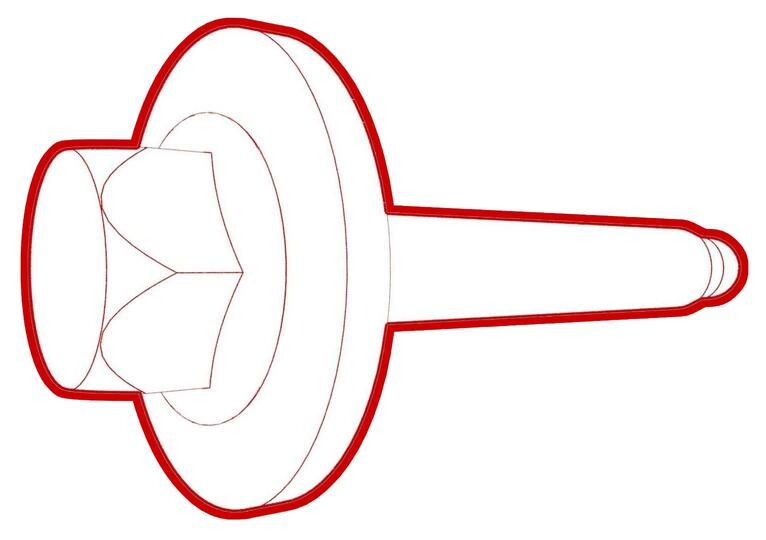

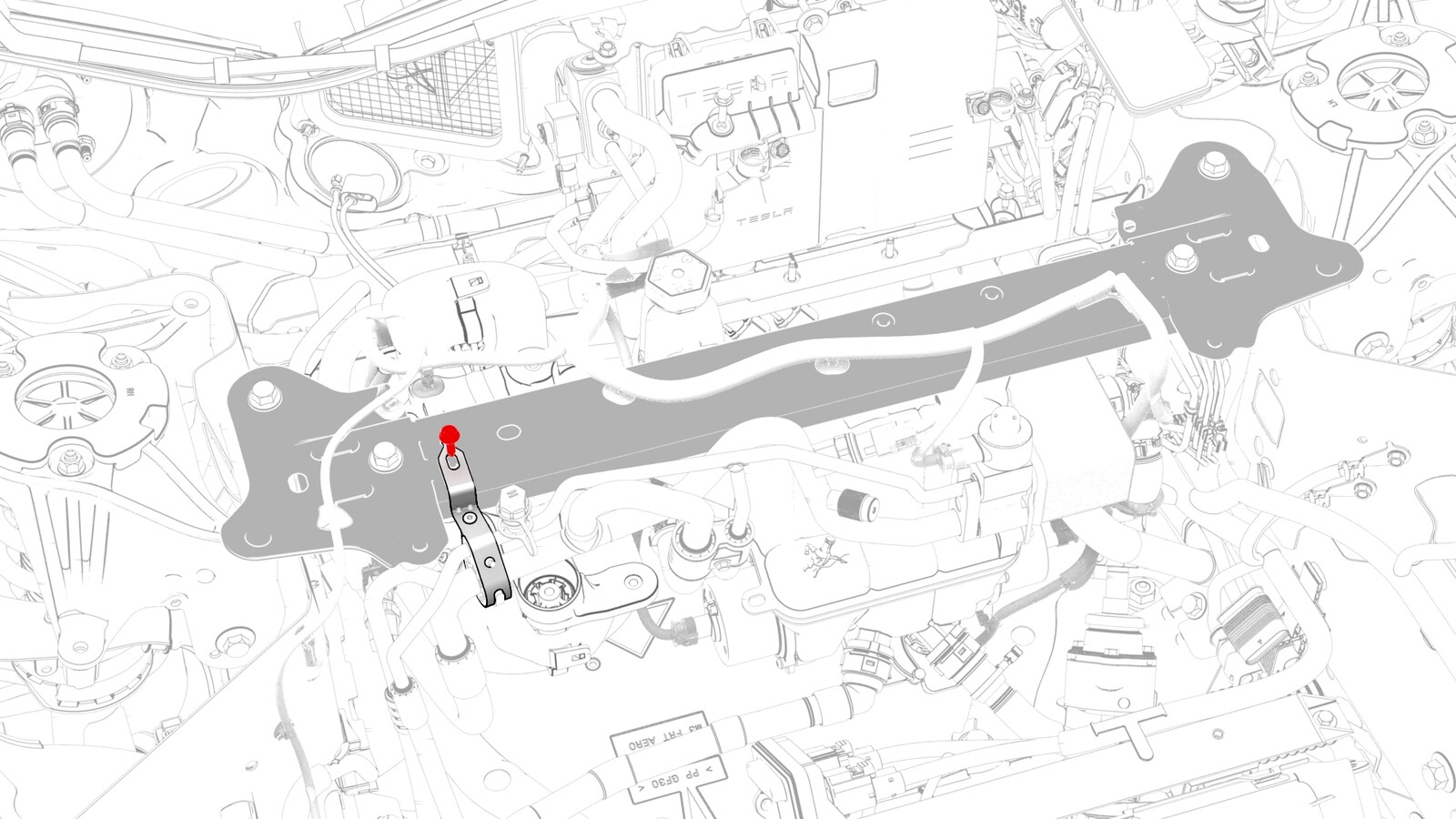

  12. 拆下将液路支架固定到减震塔支架的螺栓。
    5.5 Nm (4.1 lbs-ft)
    i

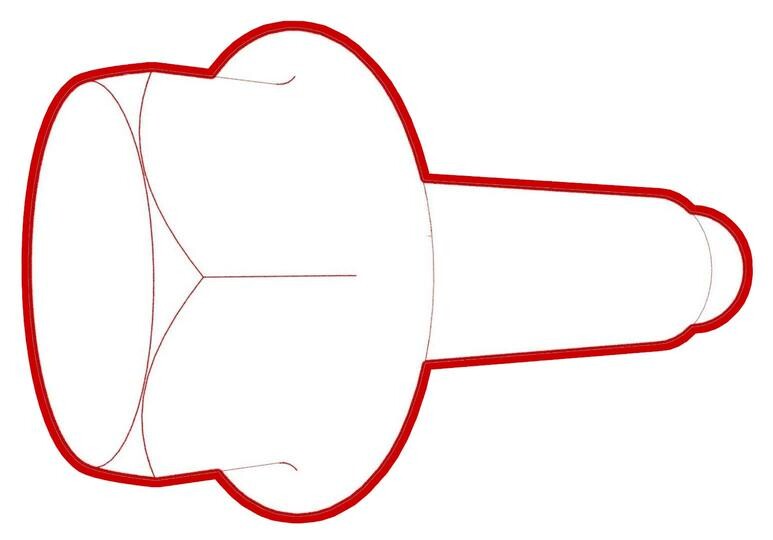

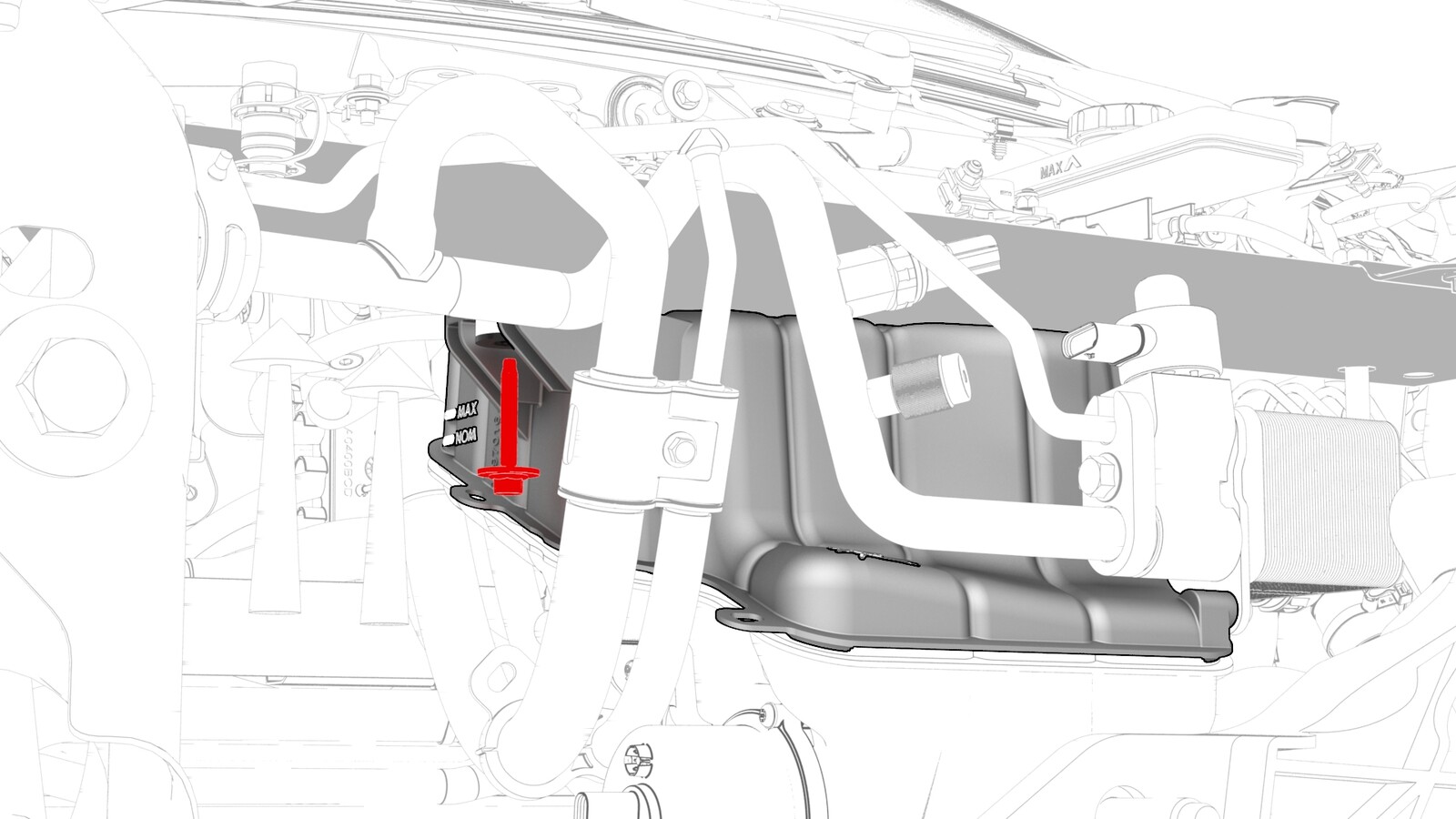

  13. 拆下将空调压缩机固定到压缩机支架的螺栓。
    10 Nm (7.4 lbs-ft)
  14. 拆下将超级瓶固定到支架的螺栓。
    8 Nm (5.9 lbs-ft)
  15. 拆下将超级瓶固定到支架的螺母。
    8 Nm (5.9 lbs-ft)
  16. 拆下将电池支架固定到减震塔支架的螺栓。
    15 Nm (11.1 lbs-ft)

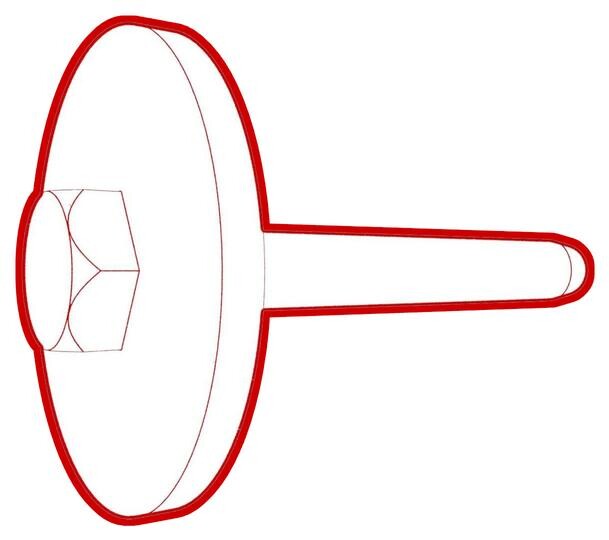

  17. 拆下将减震塔支架固定到车身的 LH 和 RH 螺栓。
    55 Nm (40.6 lbs-ft)
    55 Nm (40.6 lbs-ft)
  18. 拆下将减震塔支架固定到车身的 LH 和 RH 外螺栓，然后从车上拆下减震塔支架。
    62 Nm (45.7 lbs-ft)

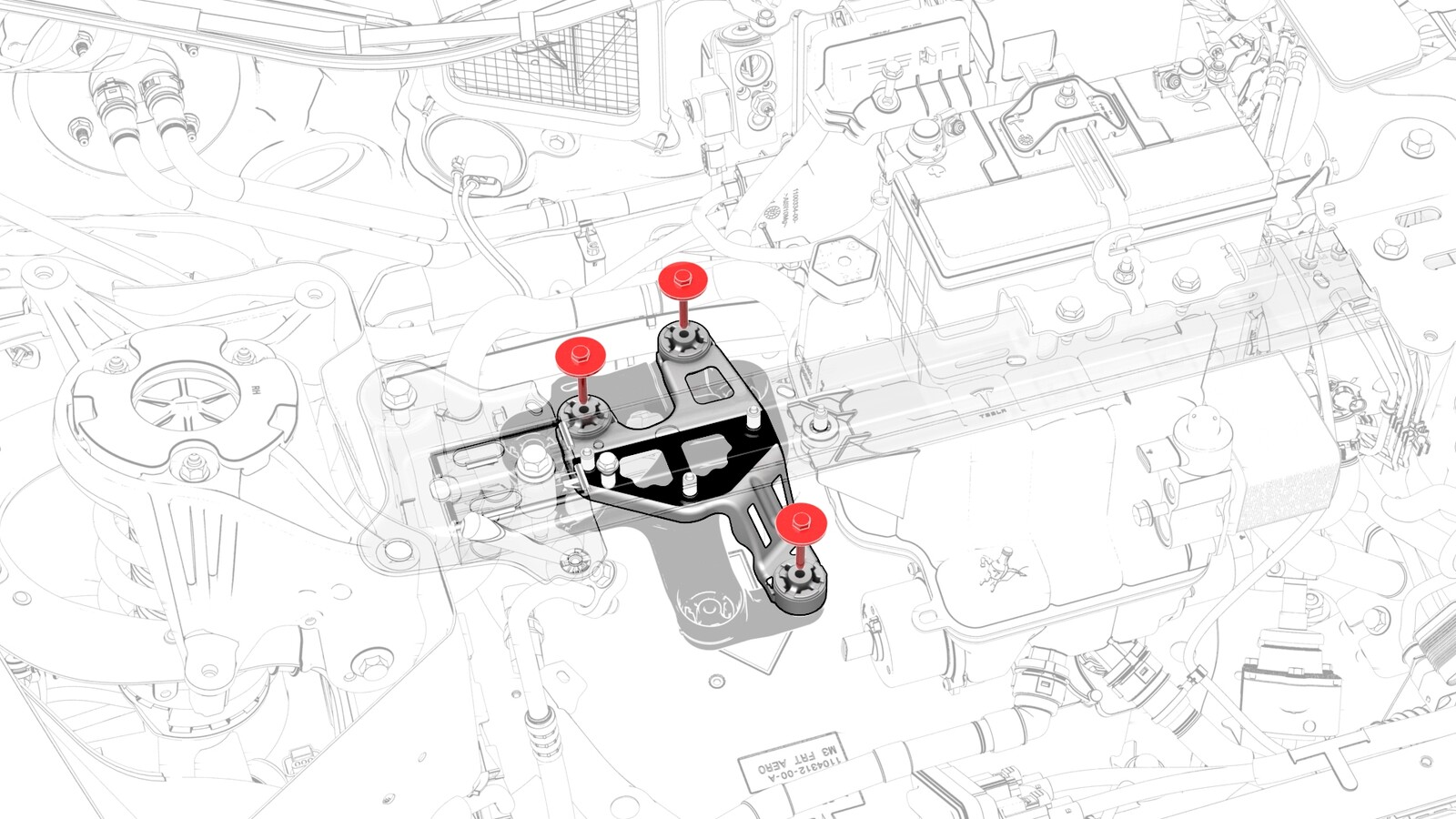

  19. 拆下将压缩机支架固定到减震塔支架的螺栓，然后从减震塔支架上拆下压缩机支架。
    10 Nm (7.4 lbs-ft)

安装

安装程序与拆卸程序相反。
